打理爱华j707 遇FM收音故障 ！

wl-0916

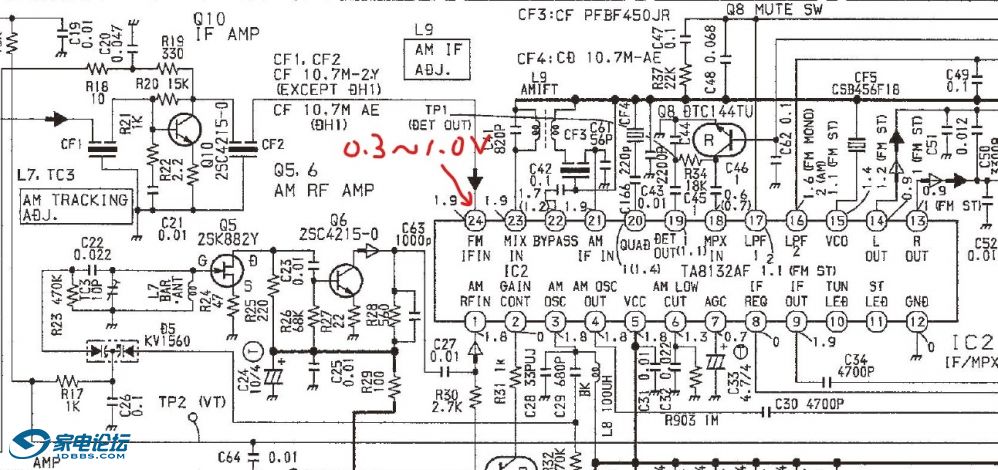

最近闲来无事， 给一台爱华J707搬板，搬完后试机发现FM故障，表现为开机FM搜索不到电台，且搜台不能自停，手动锁定某一频率，刚开始无声，过了几十秒响了一阵然后又没声了！ 经过排查， 发现8132第16脚电压2V，进一步检查发现排线11脚AM+B有0.8V左右电压，断开11脚排线，8132第16脚电压降至1.1V，然而还是无声。继续检查发现，12脚VT电压反复横跳0.6V~~14.75V变化，第10脚FMIN在 0.6~~0.9V之间跳动，第9脚PSC在0v~~1.85V 之间切换，第6脚IF稳定在0.9V。无果，用酒精刷洗了一下主板，风干后再次测量发现12脚VT稳定在0.9V左右但时不时还会横跳一下，11脚电压降至0.5V左右。第10脚稳定在0.8V左右，第9脚稳定在1.85V，FM依旧无声！继续向前端排查，发现8132第24脚电压在0.3V~~1.0V之间变化，标准要求是1.9V说明故障出现在前端，继续测量发现TA8152第5脚电压为0，标准要求是0.2V，由于没有示波器检查陷入了僵局， 难道是BPF带通滤波器坏了吗？？？求大神们指点一二！！

wl-0916

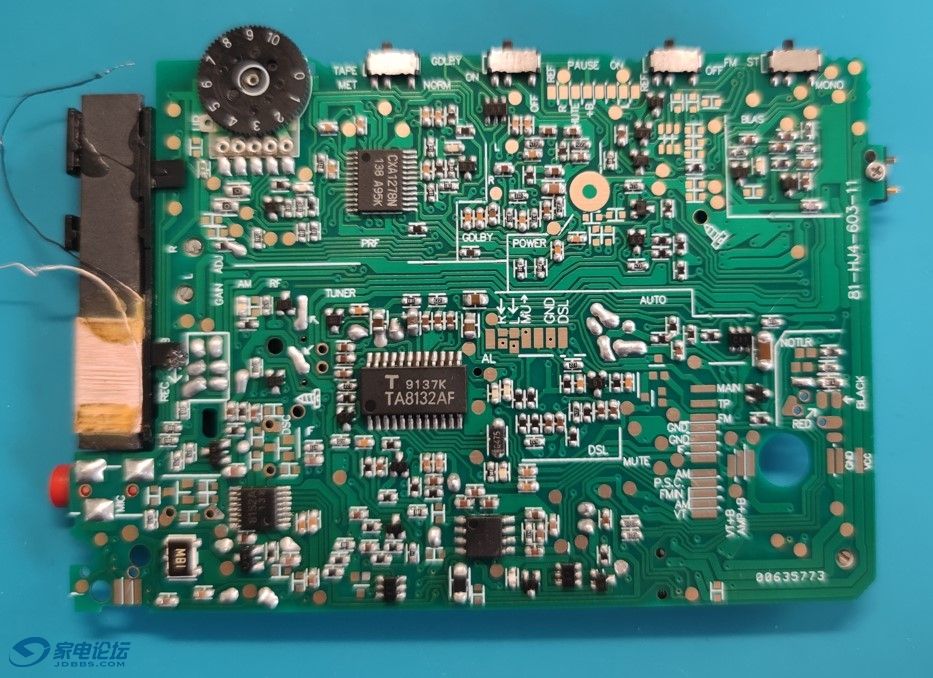

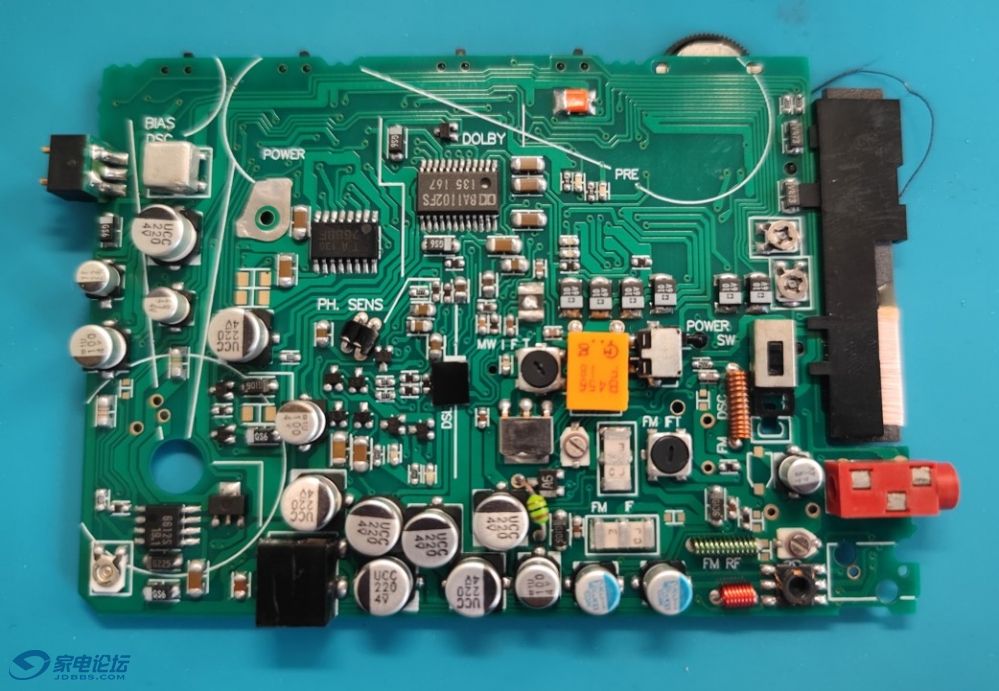

上图：

ytjlthy

你真有耐心

快乐好宝宝73

修J系列就得有耐心，修好后的喜悦是大家不能理解的。只能亲力亲为。

gdxncwd

经验提示：重点检查VT、PSC、FMIN排线与主电路阻容通路是否良好，FM OSC与6134之间的通路元件，Q10是FM IF放大电路，看其工作点电压是否正常。

wl-0916

快乐好宝宝73 发表于 2025-7-8 22:02
修J系列就得有耐心，修好后的喜悦是大家不能理解的。只能亲力亲为。

是啊， 那种超薄机简单刷个灰尘，挂个皮带的机型都太简单了， 没有挑战性！ 要玩就玩J系列， 一来就就是地狱难度！

wl-0916

gdxncwd 发表于 2025-7-9 11:19
经验提示：重点检查VT、PSC、FMIN排线与主电路阻容通路是否良好，FM OSC与6134之间的通路元件，Q10是FM IF ...

排查出来了， 是CF2这颗滤波器坏了， ，从配件废板上拆了一个换上，FM能收音了，收台 也能自停。满心欢喜的装好机器再试机，，麻蛋， 怎么又不能自停了！什么原因？ 得：又得拆开继续检查了，，这期间DC电源接口氧化有些接触不良，  拆下来清理一下，结果大力出奇迹又给搞废了!! 好在万能的淘宝有卖这个配件，那就等配件回来在继续搞！

haihai888

靠手感 触碰 异常的就是坏件

wl-0916

haihai888 发表于 2025-7-11 15:43
靠手感 触碰 异常的就是坏件

还是要靠分析电路图，检查测量相关线路
