本帖最后由 花开在春天 于 2025-5-22 14:49 编辑

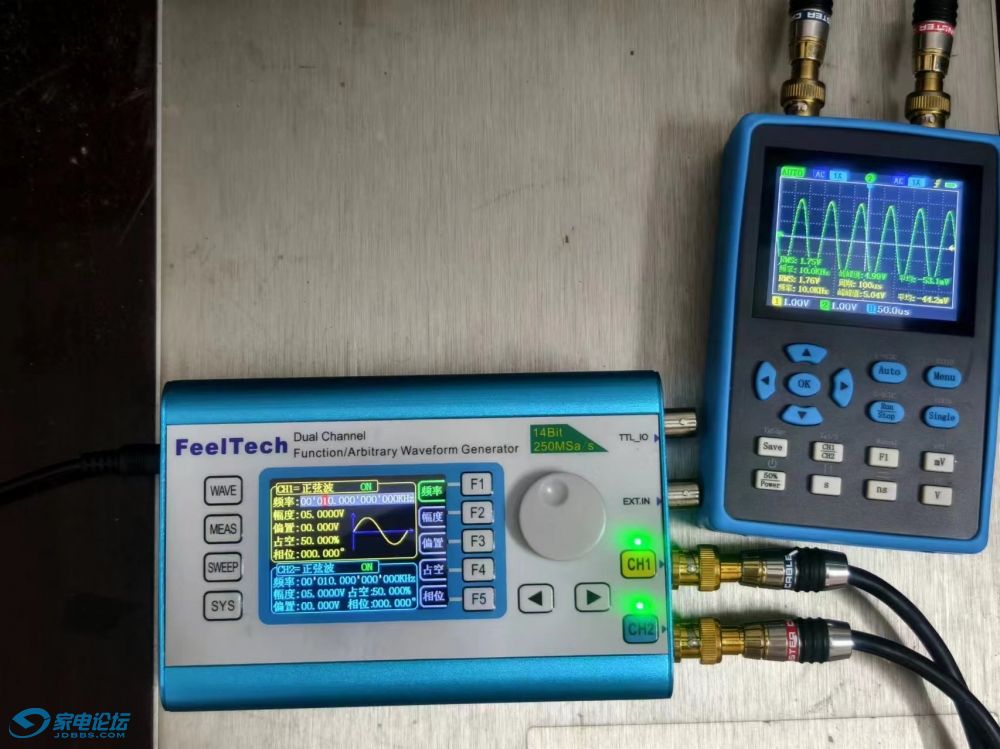

标调卡座需要很多专业的工具，比如信号发生器、示波器，但一般是信号发生器又大又笨重，示波器按钮太多上手不容易。
最近想研究标调卡座，就想找性能出众的，体积够小的，使用方便的。
在茫茫设备里终于找到了自己满意的机器。

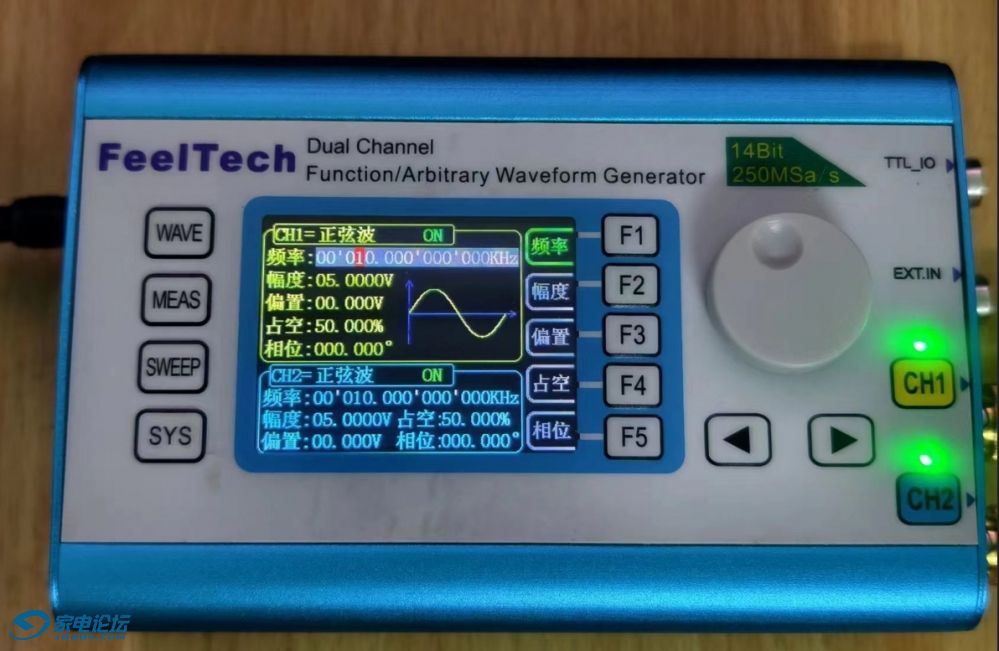

信号发生器我发现了郑州飞逸科技有限公司的FY6300（http://feelelec.com/），官网有资料可以下载。
FY6300/FY2300双通道DDS函数任意波形信号，最高支持到60M。详细资料可以到官网去看。 如果仅仅是标调卡座只需要用到部分功能。 开机默认的是WAVE的模式，MEAS和SWEEP模式标调卡座用不到，SYS系统设置默认即可。 切换CH1和CH2的设置时，只需要轻按一下机器右下角的CH1和CH2。 CH1和CH2开机默认打开情况可以通过SYS里设置。
WAVE模式下，F1设置频率，轻按旋钮可以选择UHz、Hz、KHz、MHz。 通过旋钮可以调节数字大小0-9，到10的时候默认向高位进一位数字。 旋钮下方的左右方向键，可以在数字窜左右移动，方便快速设置数字。
WAVE模式下，F2设置幅度，也就是电压，波形的峰峰值电压。 比如设置5v，在CH1或CH2输出口可以检查到1.77V（RMS均方根值）、5V（峰峰值） 这里有个疑惑，按照公式正弦波：Vrms=Vm/√2，Vm为峰值。5/√2≈3.54。希望各位知道的可以解答疑问。
至于F3、F4、F5都很好用到，这就是FY6300简单的波形发生器用法，至于更复杂的可以研究说明书。
咸鱼上也有明禾的MHS2300A和FY6300很相似，可惜早就停产了。
郑州飞逸FY6300还是在产的，公司的售后服务很好，标调是免费的，作为精密仪器，售后标调是很需要的，值得推荐。

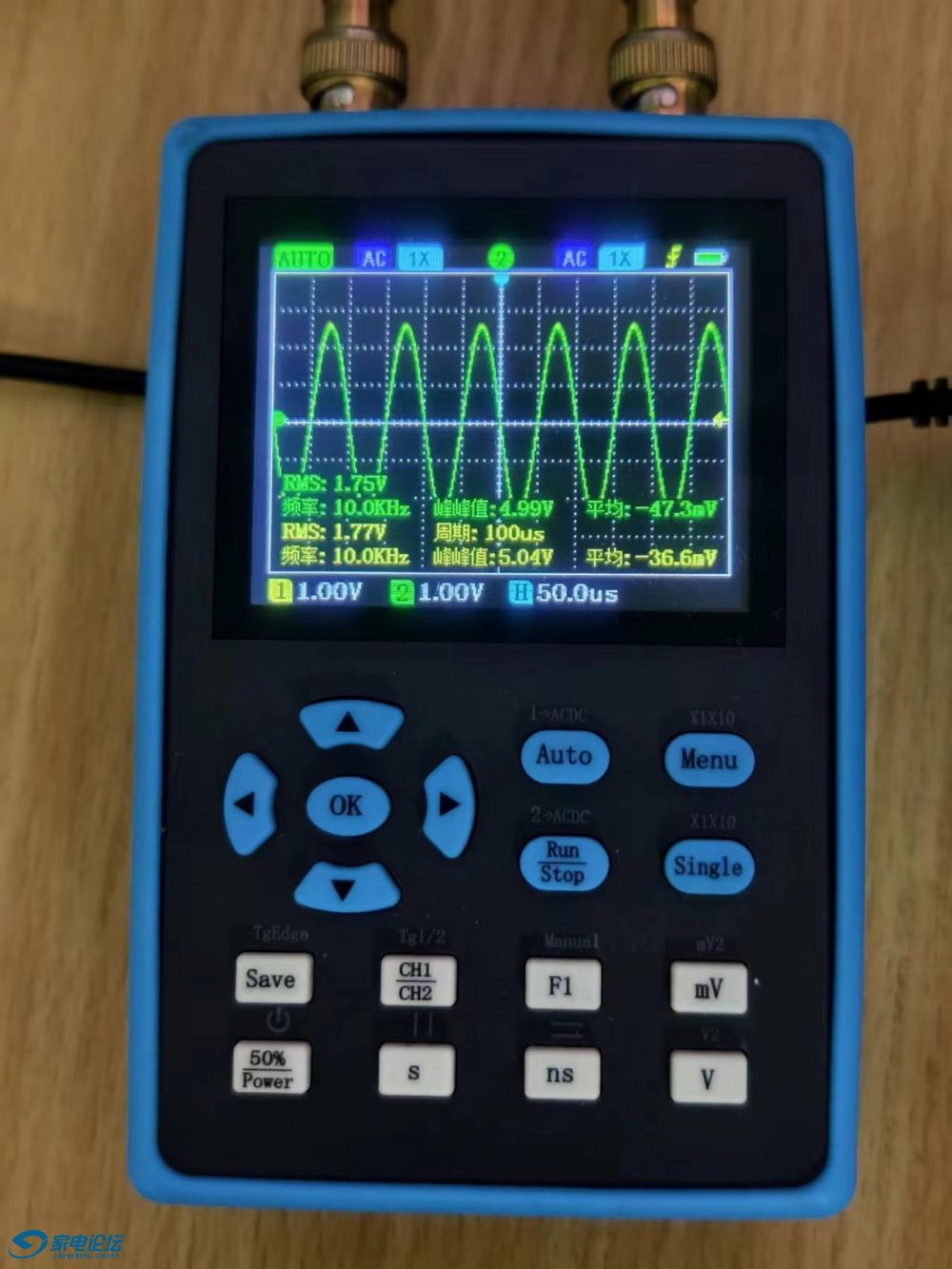

第二个宝贝就是示波器，来自ZEEWEII 的DSO2512g具有120M带宽500M采样率 有网友测量下来，真实的100M带宽，不像一些其它的迷你示波器带宽参数虚标。 这里的120M带宽是指单通道的模式下，也就是默认的CH1下独占，如果是双通道同时使用，带宽就是CH1和CH2各占60M。
一般标调卡座2通道60M足够了，使用方法也非常简单，测波形按Auto就自动显示出最佳的视角和参数。
S和ns可以放大缩小横向间距，mv和V可以调节纵向间距，一般不用调节，算是傻瓜是的好宝贝，方便了像我这样对专业仪器没有收入了解，又需要专业仪器的朋友。
如果要调出X-Y模式，需要同时按下Power+OK。 触发模式、余辉等可以参考说明书。 DSO2512g电池3000ma，也带有信号发生器功能，可是没有双通道、电压调节等也不方便。
整体来讲FY6300和DSO2512g都是专业性足够一般发烧友使用的，体积小、功能强、傻瓜化操作、性价比高，值得拥有。
|
