奇特的MAAC自动方位角调整机器

咝咝入扣

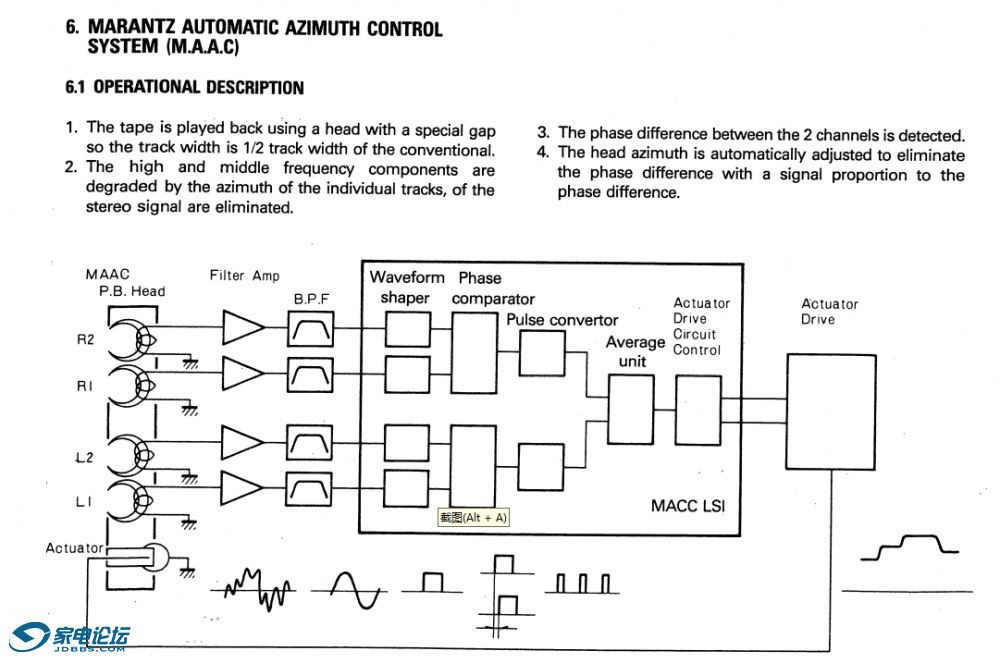

日雅上看到一台在拍的马兰士SD930，号称具备MAAC自动方位角调整机构，看似跟中道龙一样的效果。我好奇它的原理，于是下载到了这台机的维修手册，翻到自动方位角调节一章：


字面翻译：

1.磁带是用有特殊间隙的磁头重放的，所以磁道宽度是常规磁道宽度的1/2。
2.立体声信号的高频和中频分量由于各个轨道的方位角而降低。


3.检测两个通道之间的相位差。
4.磁头方位角被自动调整以消除相位差，信号与相位差成比例。


字面翻译：

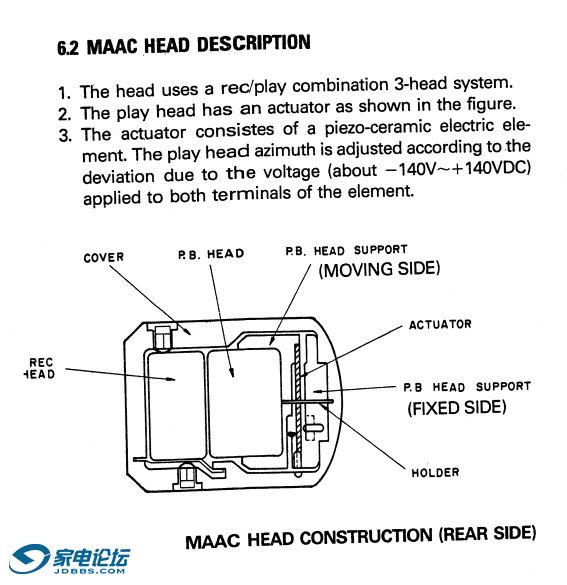

1.该头使用一个录制/播放组合3头系统。
2.播放头具有如图所示的致动器。
3.致动器由压电陶瓷电元件组成。播放头方位角根据施加在元件两端的电压(大约–140v～+140 VDC)产生的偏差进行调整。


根据以上信息判断，该系统的工作原理基于特制的磁头以牺牲一半磁迹宽度（常规声道轨迹的一半），由同一声道两个磁头（示意图中L1/L2和R1/R2）完成相位采集实现自动方位角调节的信息分析。

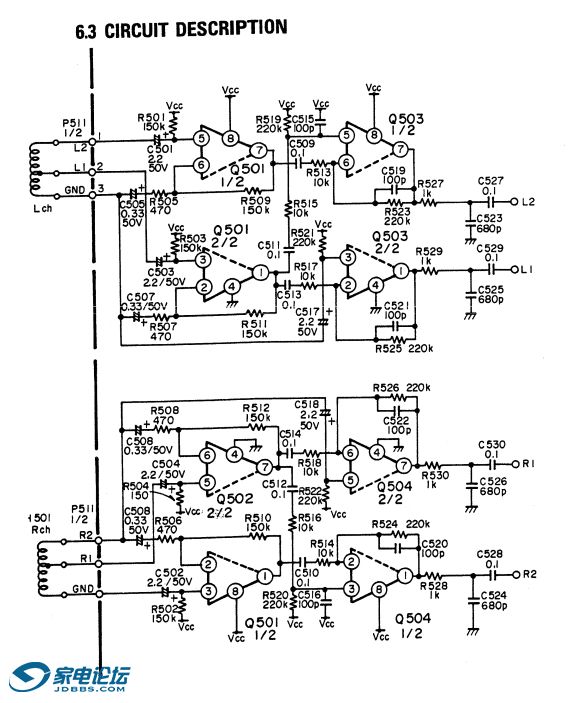

从手册后面完整的电路图看，L1/L2和R1/R2进入音频通道的只有L1和R1，另外的一半就只用于相位比较分析。
这样的设计，虽然保证了方位角自动调节准确，但却牺牲了磁迹信息容量。是得还是失？更麻烦的是，磁头是特制，万一磁头损坏了或其执行机构所用的压电陶瓷失效了，找不到原厂配件，这功能就废了。
