aiwa MD AM-F70液晶屏排线修复

szxw

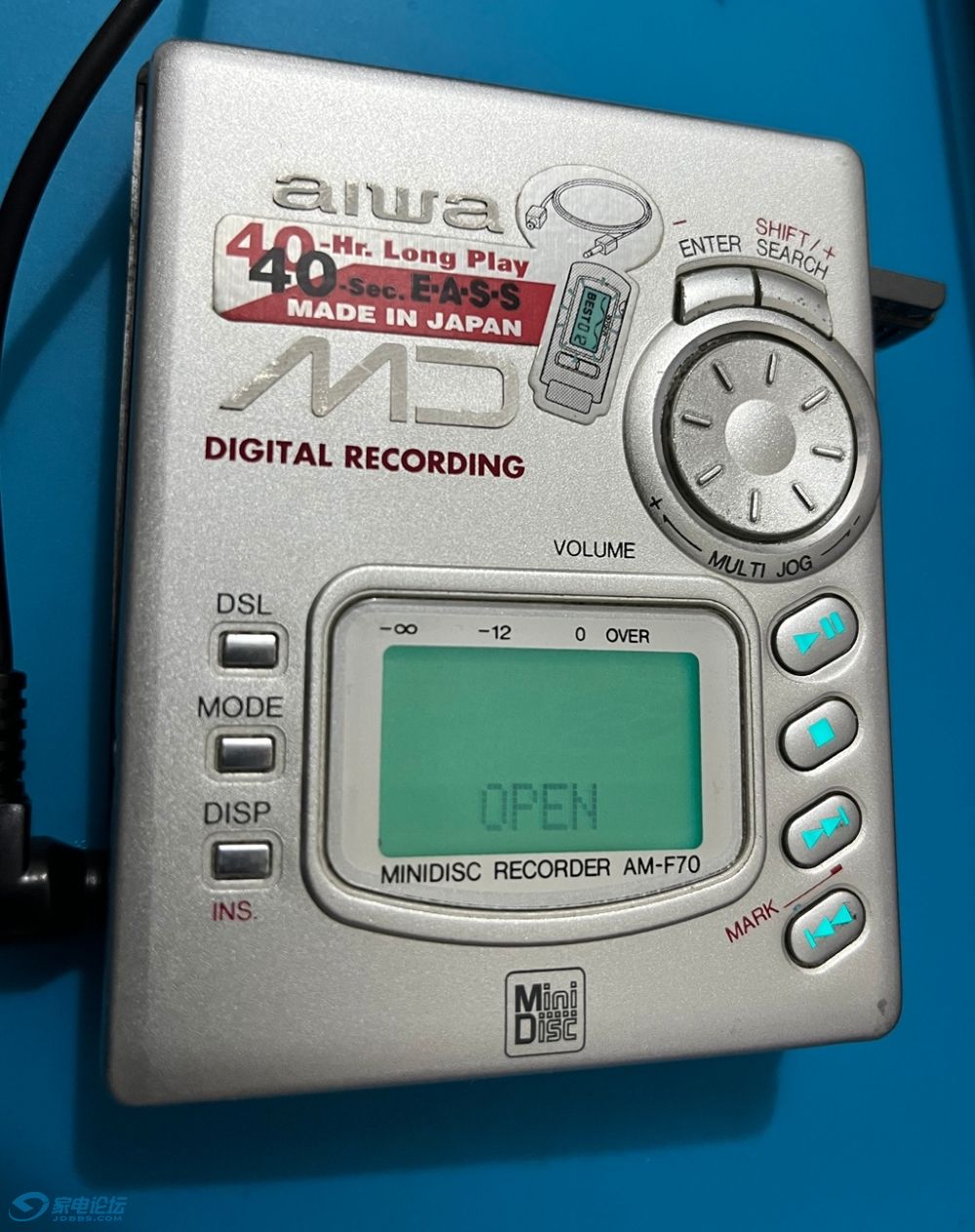

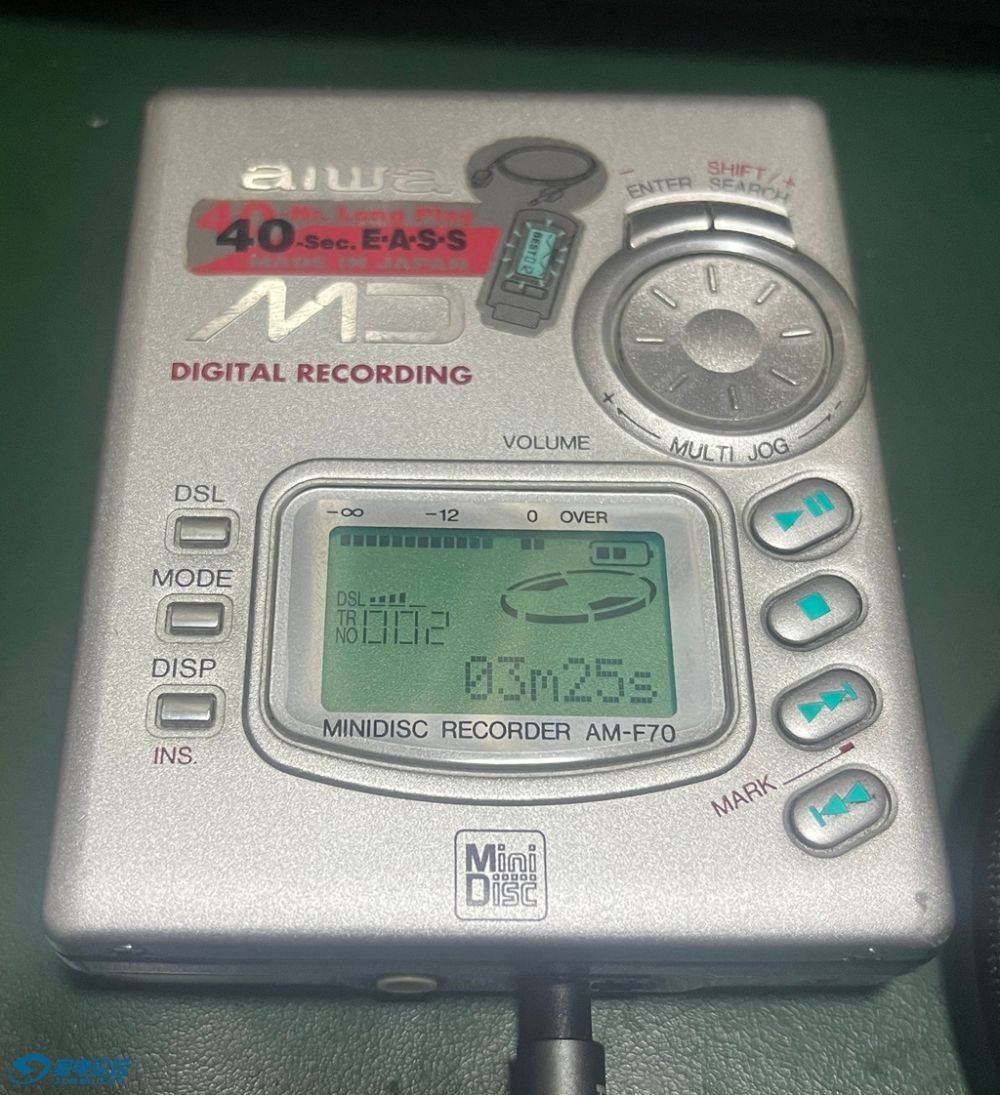

aiwa的这款机子，喜欢它的外形和声音，尤其是三段DSL，低频相当优秀，下潜极深，极富弹性，非常舒服的低音，我常常用它当解码器，播放无损。
F70的供电电压达4.5V，单节锂电池3.6V亦可。高电压带来的好处是推力大，动态凌厉。我用它推PHILIPS的旗舰X3，效果相当不俗。
但是这机子有个众所周知的通病，就是液晶屏的排线接头是碳膜的，其余部分又是镀银的，年深日久液晶屏的显示越来越暗淡，最后彻底无显，只剩下漂亮的深绿色EL背光，如果不小心，连背光也无，原因无他，背光排线接头也是碳膜的.....后期的F80就改进了这个，改成金属软排线了。




方框内的就是LCD排线，椭圆形内的是EL背光排线。

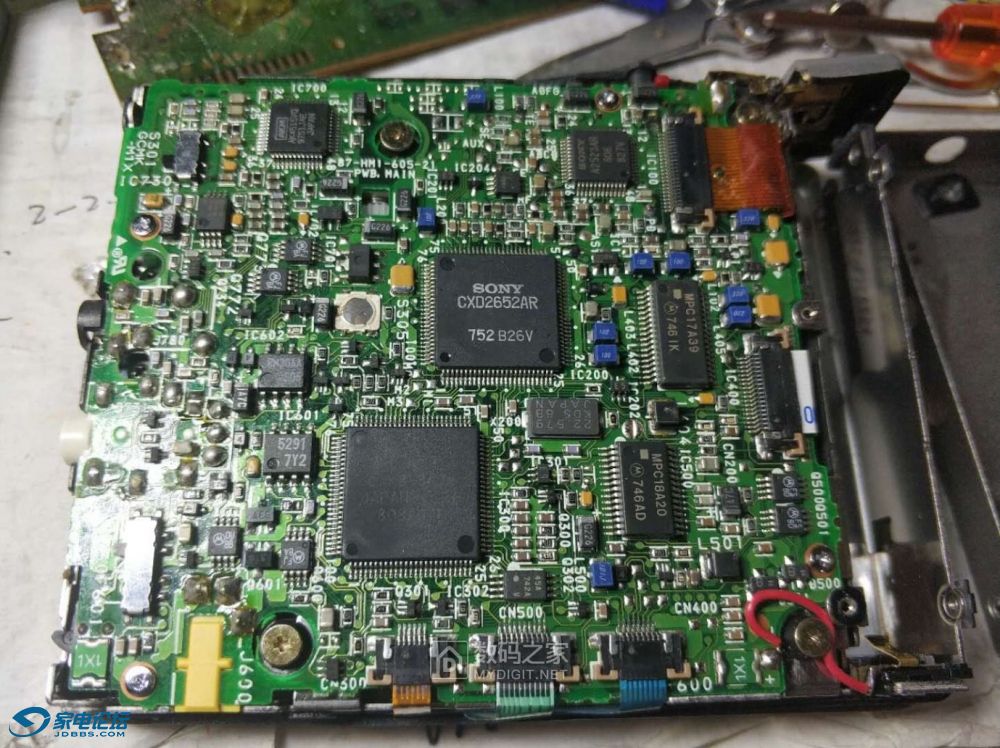

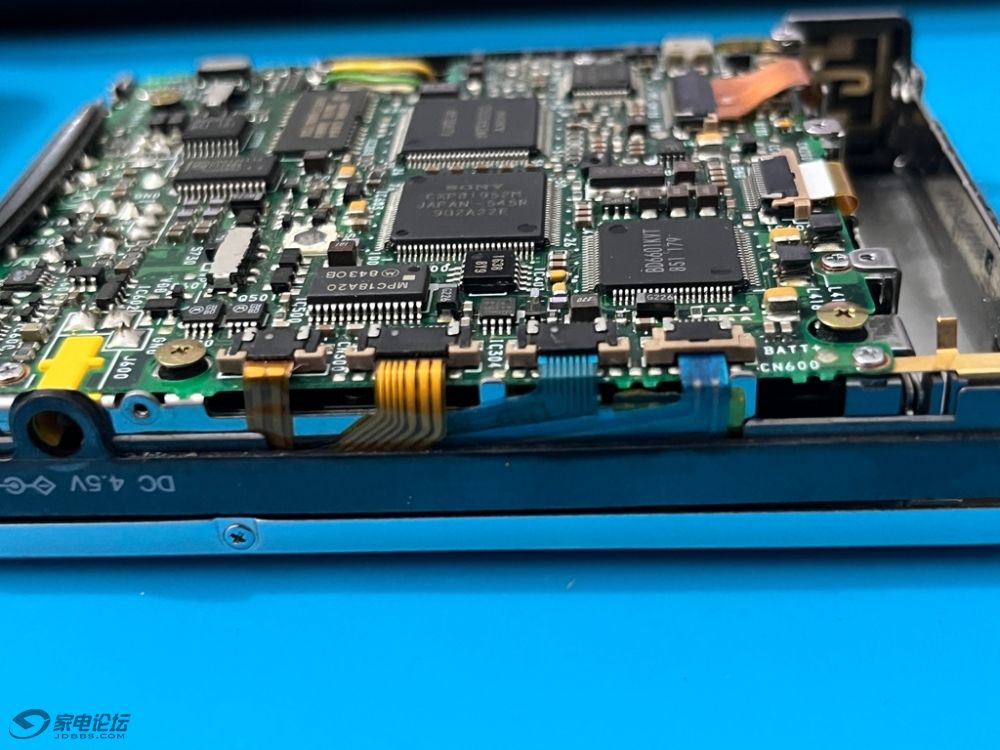

背面。估计是6层板。

F5的按键和LCD排线都是碳膜接头的。

F80的排线。不过面板按键排线反而改成碳膜的了。真搞不懂aiwa的工程师为什么这么喜欢碳膜排线。

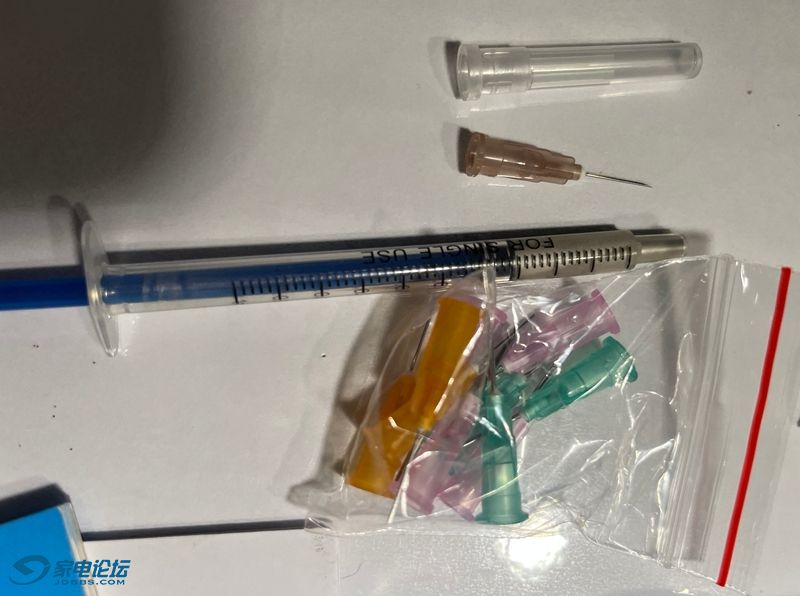

尝试用导电银浆来修复。




先涂一条

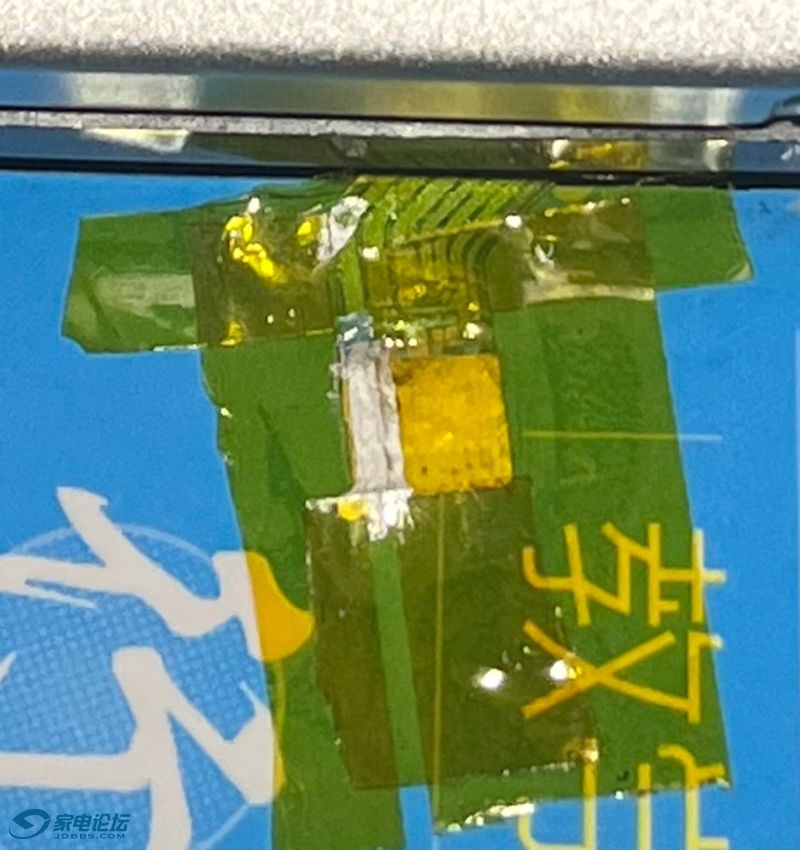

然后换另一条，高温胶带隔离。发现效果不好，容易粘连，修复失败。

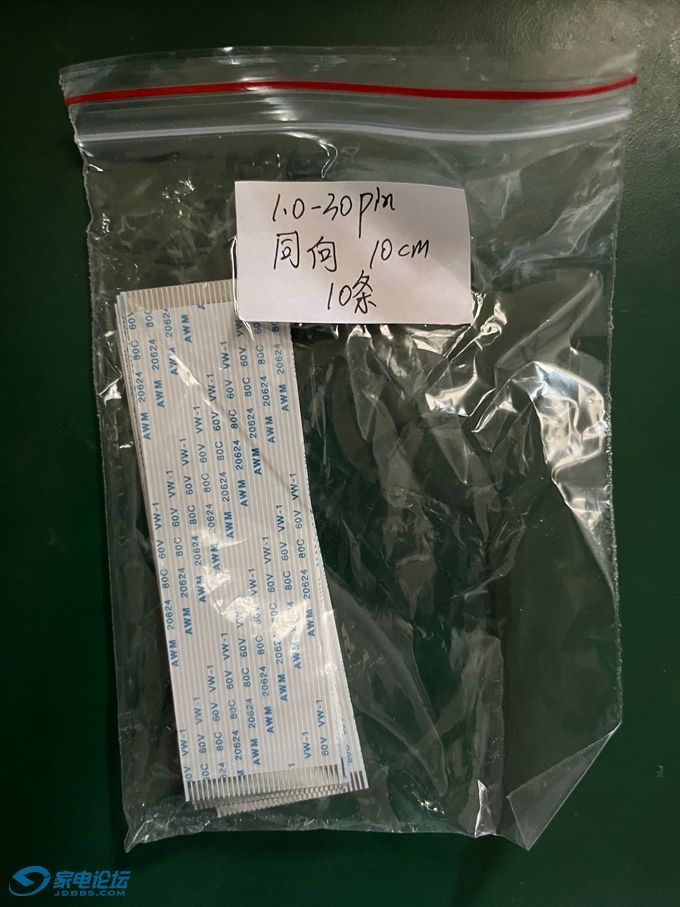

又想到嫁接排线接头的方法，PDD买了排线。

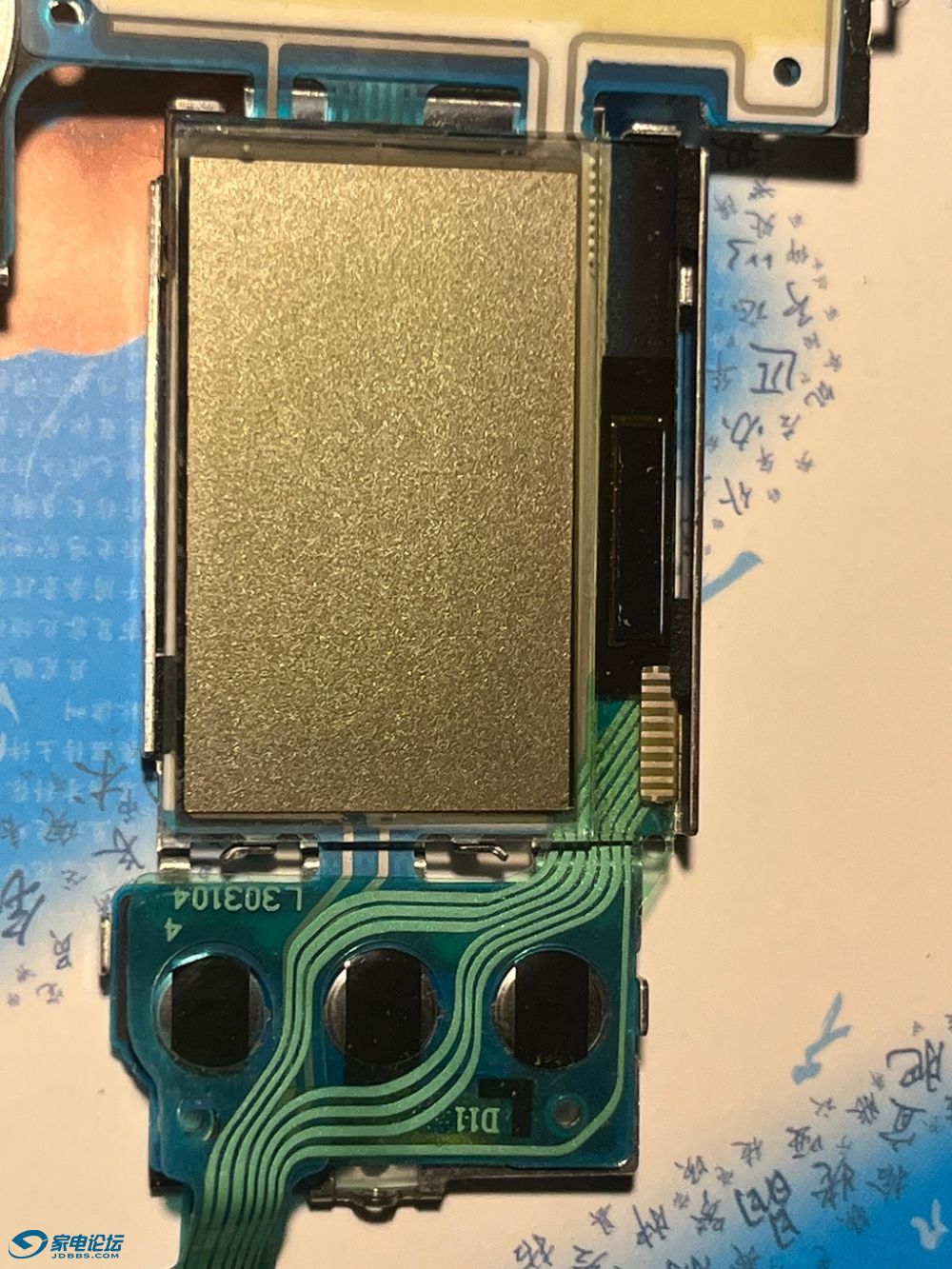

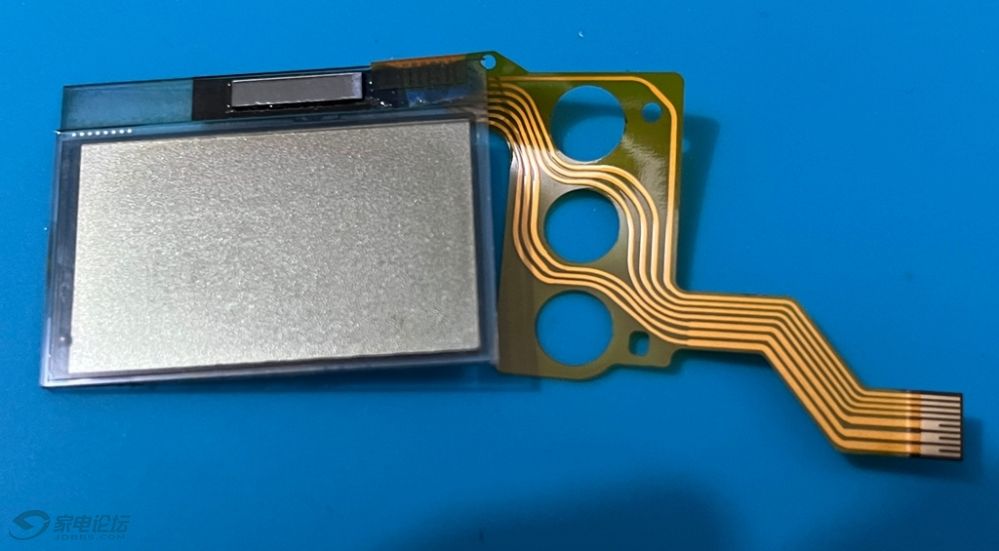

拆开面板，取下LCD组件。

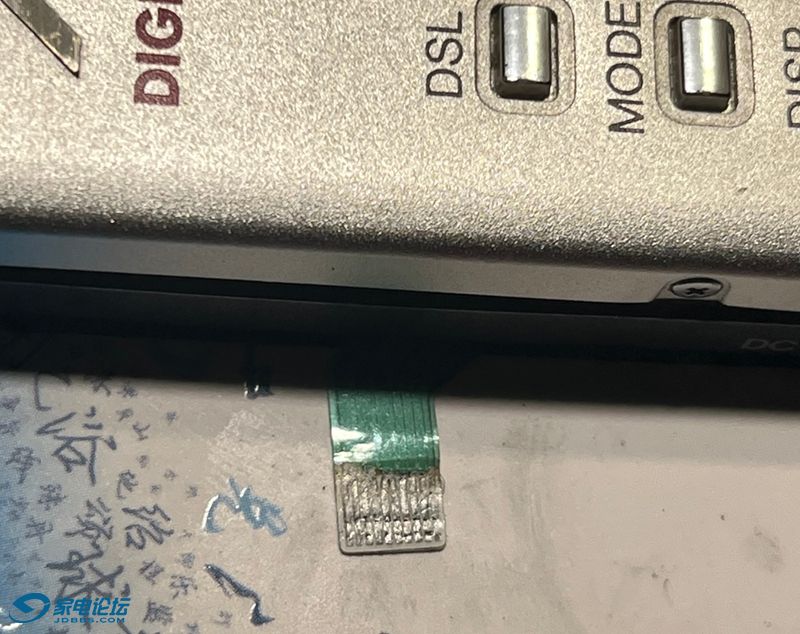

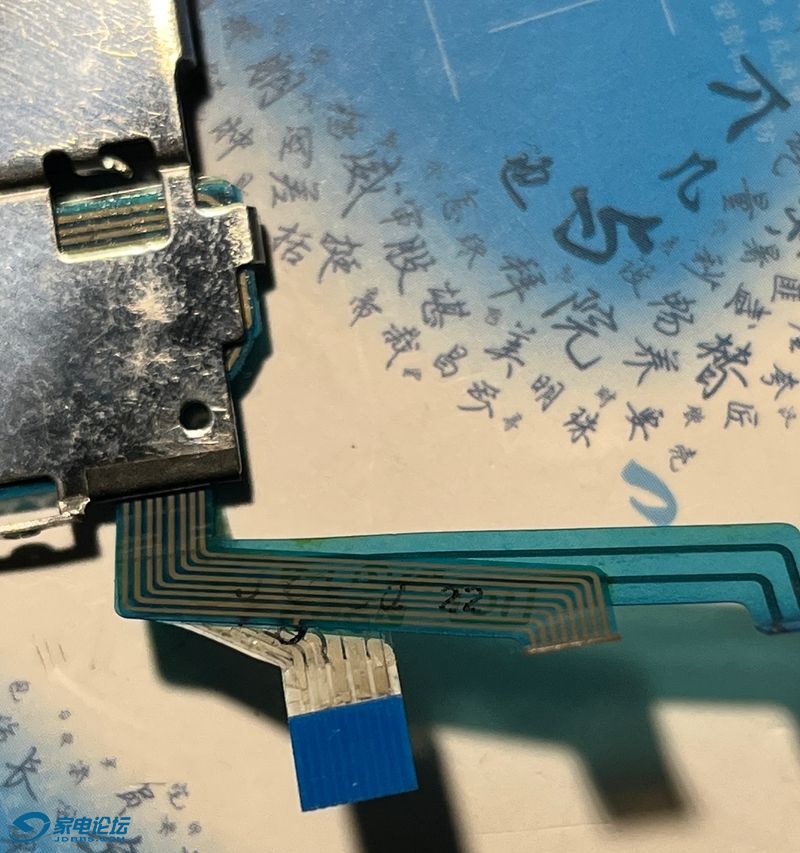

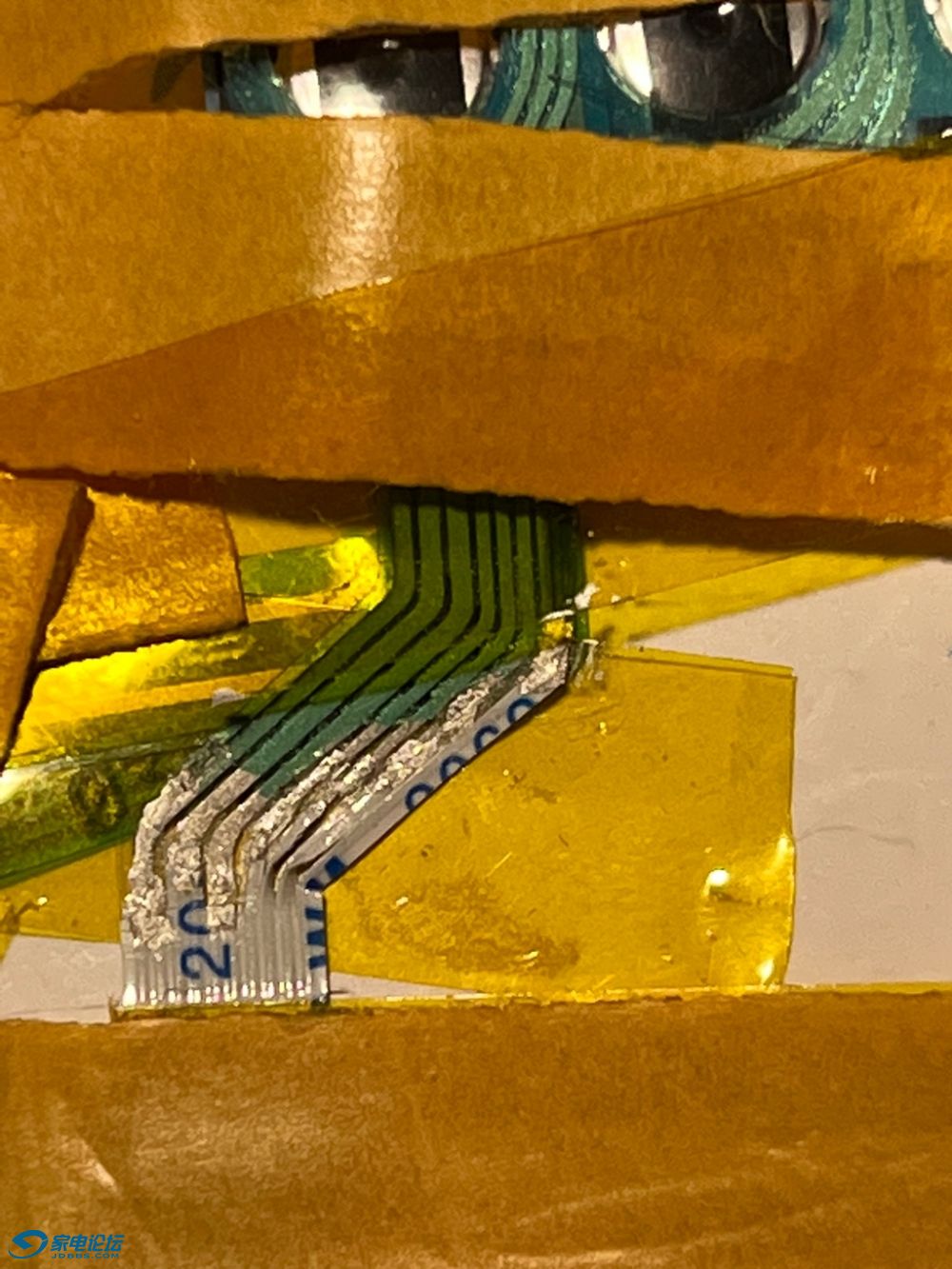

剪下一段排线，拼接后用银浆连接

固化时间较长，一天吧，不敢用电吹风加热，怕吹坏了。

背面

插上后还是无显示，烦了，扔一边，这一扔就是一年半。
今年清明回家，拿出来一试，发现偶尔有显示，但不稳定

有时候还全显

正好发现咸鱼上有更换排线的服务，90左右，单买排线30，不过自己还要买一堆工具，总费用还超过90了，于是把LCD组件拆下寄出。几天后收到更换好的组件。



装上去

结果背光不亮了，～！@#￥ 只好用银浆涂抹背光排线的引线，希望好使

还好。分析是拆、装排线时，镊子刮掉了碳膜～

这机子多灾多难，线控不灵，开始时还有显示，最后彻底完蛋，按键显示都不行了。实在懒得弄了。

最后说一下，F70的DSL应该是利用NXP的UDA1341内部的数字音频处理：BASS BOOST和高音，调出DSL的效果来。
该芯片内部的三阶数字滤波器信噪比相当高，达100dB，整体指标超过前辈F5用的旭化成的AK4516A不少，听感就好上很多，F5的DSL偏硬，DSL开到3时显得混浊。
F80电路和F70几乎一模一样，改动不大，外观不同而已。
