Sony 333esa 4.9v电压没了，从哪里入手

jilin8817

feiyoun 发表于 2025-4-18 09:14

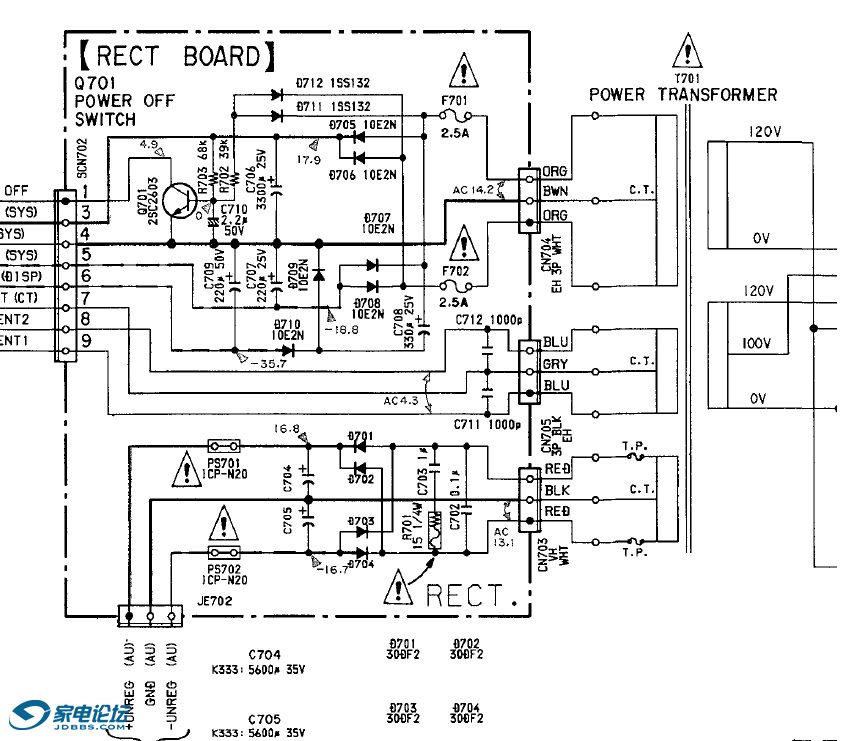

5V电源由Q753产生，然后通过R763上拉Q701，Q701D的基极R703和c710组成的RC短时间拉低，C极形成短时间低 ...

高手终于现身，我以为4.9是电源板产生的呢

jilin8817

交易区新帖推荐

yanyuanwen 发表于 2025-4-18 09:41
这个电压是Q753输出的5V电压经R763上拉到约5V的，先检查Q753是否输出5V正常，如果5V电压正常，检查R763是否 ...

感谢大侠，我按照您的思路再走一遍

shaoxiaohe

这就是我愿意逛论坛的原因之一，能学到知识

kangda0757

yanyuanwen 发表于 2025-4-18 09:41
这个电压是Q753输出的5V电压经R763上拉到约5V的，先检查Q753是否输出5V正常，如果5V电压正常，检查R763是否 ...

这个分析是正确的

wildeo

再次复习了一遍提问的艺术

yanyuanwen

交易区新帖推荐

jilin8817 发表于 2025-4-19 09:50
感谢大侠，我按照您的思路再走一遍

修好了吗

giky106

yanyuanwen 发表于 2025-5-12 21:27
修好了吗

大神，能提供一下555ESL110V变压器输出的几路电压标准是多少吗？333ESL是否也一样？

yanyuanwen

giky106 发表于 2025-5-28 15:41
大神，能提供一下555ESL110V变压器输出的几路电压标准是多少吗？333ESL是否也一样？

555ESL和333ESL一样的

ayumi00

这个直接搞个5V也能用，就是要延时输出5V，屏也能亮，不要问我怎么知道的，我的就是这么搞的

giky106

yanyuanwen 发表于 2025-5-28 17:34
555ESL和333ESL一样的

谢谢

yanyuanwen

ayumi00 发表于 2025-5-28 21:38
这个直接搞个5V也能用，就是要延时输出5V，屏也能亮，不要问我怎么知道的，我的就是这么搞的

关机的时候，这路电压先消失，CPU和加载电机靠电容上存的电还可以工作一段时间，CPU检测到这个电压消失就让磁头滑板复位，如果你用CPU供电的5V电压给这个，就失去了关机时自动降磁头滑板的功能，如果在放音时关机，磁头就一直压在磁带上。

ayumi00

yanyuanwen 发表于 2025-6-3 12:14
关机的时候，这路电压先消失，CPU和加载电机靠电容上存的电还可以工作一段时间，CPU检测到这个电压消失就 ...

仁兄所言极是，我那个机器太老旧了，懒得折腾了，原来怀疑三极管坏了，买了新的代换上去无效后来只有出此下下策，主要还是对正常使用和音质不影响就懒得去彻查了

applefix

这个不是简单，单接一个7805，把5v接过去，还稳定
