PC HiFi 新方向 线性电源主机 被动散热机箱 配合音响专线

泰山神龙

一直以来 PC HiFi 以折腾比较多，特别是主机上的开关电源 噪声大 波纹多  直接导致电脑放音乐 没有CD机的润 透  等特点
这么多年来 网上很多PC HiFi 烧友 也是一直折腾不断，但问题还是存在 有的部分解决 有的没有解决


为解决这些问题  针对问题进行解决与改造  用了近乎1年的时间  现如下列出

问题1：
开关电源 一直是电脑播放音乐的一个问题，开关电源 噪声大 波纹多，声音也噪    采用线性电源 由于有变压器体积比较大 很难放入台式机箱

对策1：
采用180W的线性电源 独立一个线性电源机箱  12V15A ITX主板主机供电


问题2：
电脑主板 硬盘与风扇 工作时有声音，且硬盘越多 风扇越多 声音相对越大

对策2：
采用全被动散热电脑机箱   没有机箱风扇  没有机械硬盘 采用M2 固态硬盘  没有显卡风扇 就自然没有显卡   采用集成显

问题3：
电脑主机里面的排线音质不行  排线对音质很有影响

对策3：
采用单股芯纯银线 双绞 作排线 同时采用DC-ATC模块插入主板24针供电口 及CPU8针供电口

问题4：
墙壁里面的电线音质不行，另外原电有干扰 波纹比较大

对策4：
采用音响专线  电脑一条专线  音响一条专线  配合室外变压器室 供电给音响系统，入户配电箱音响系统采用多普克空开漏保 配合纯银跳线
同时采用意大利ART50A 电源线作为总线 ，采用蓝水440电源线  高芬85255电源线 替换墙壁里面的电线 给解码器与功放机供电
专线配合独立的插线板 避免串联插芯 产生干扰。

问题5：
网络播放 路由器与交换机 供电音质不行

对策5：
采用两台路由器 MESH 组网 来隔离噪声 采用定制的线性电源给路由器供电  采用发烧网线给路由器及输出给电脑



以上测试将会在4月初进行详细测试  分别以实物照片 与 手机录像  进行对比  欢迎指导

泰山神龙

泰山神龙

交易区新帖推荐

玩音响  玩PC HIFI  先玩好电   申请安装 室外变压器室





必须安装独立的地线    所有地线棒 必须紫铜

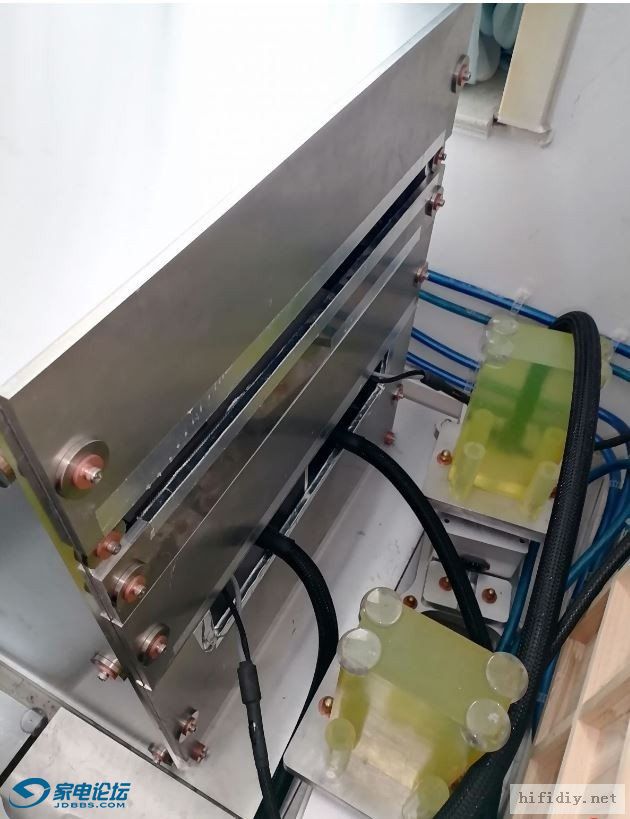

入户配电箱也是需要重点改造的 采用多普克 空开与漏保  采用1米长的纯银跳线 进行连接






需要把墙壁里面的五金店购买的普通电线 更换成 进口电源线  进行替换 高芬 ART50A电源线






在没有把进行电源线买入墙壁里面之前，先进行架起来采用明装线进行测试




排插作为专线的必须品   专线的排插是独立的 避免彼此之间干扰










接下来开始安装 设备需要的机柜







以上的方案 经过测试    室外变压器室 与  专线 及 专用地线 在实际应用中 效果比较好  保留了



铝合金 机柜方案  重1100斤  经过测试 不适合 音响设备  拆除了，把机柜按照废品进行了 处理





1000多元的 避震钉 都卖废品了


废品回收  15元/1公斤 铝合金   一个机柜按照废铝 回收的价格   共计卖了8000元左右   分了5次收款  用于后续购买设备 继续测试









接下来 重新设计  PC HiFi 需要的避震机架，经过多日的设计与制作  接下一个楼开始制作

泰山神龙

在制作PC HIFI之前， 需要制作一个避震机架， 用于摆放电脑使用。

用一块完整的铝合金6061 厚18毫米的板材  进行切割



买来不锈钢避震钉与切割好的铝合金6061隔层板

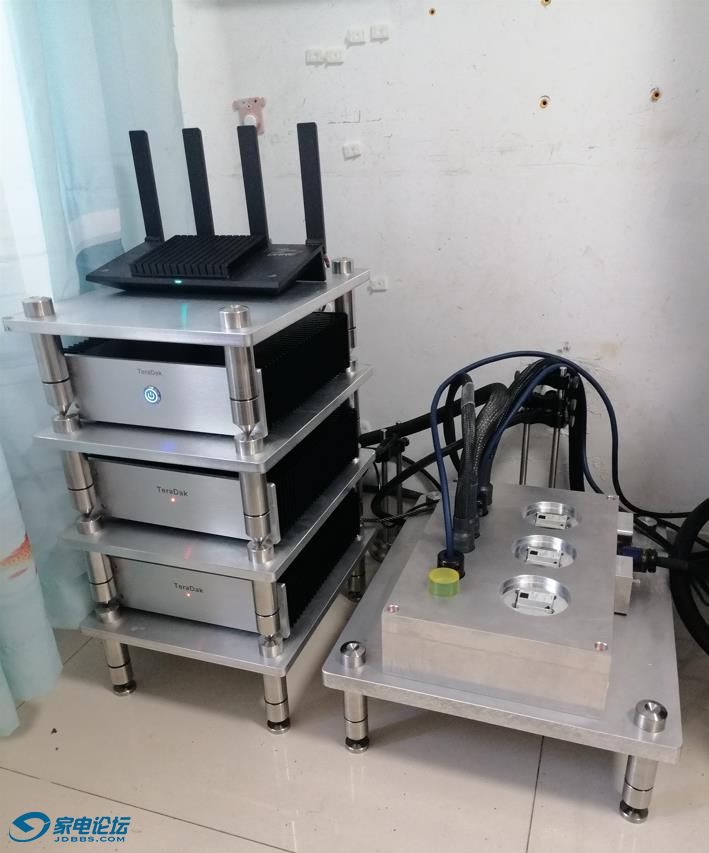

进行组装用于放电脑的铝合金机架
]



第一层放置 给路由器供电的线性电源




第二层放置 给电脑供电的线性电源




第三层放置 电脑




第四层放置 路由器



上线 墙插通电  采用欧亚德旗舰插头与4平方纯多股纯银线 作为总线

泰山神龙

在使用电脑播放前， 还需要一个制作排插， 用于电脑播放 使用

  排插上面还需要一个配电箱  理论上 增加了接点  传统的排插    没有开关








考虑之下  决定 重新制作一款排插

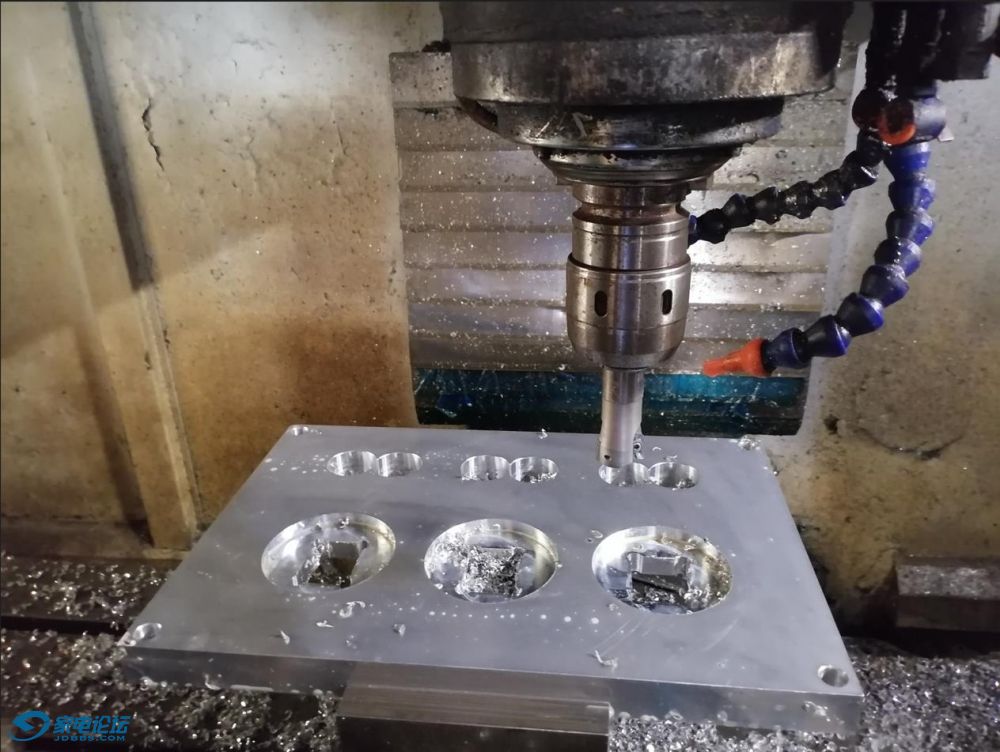

开始机械加工排插正面


开始机械加工排插盖





加工开关盖




采用单股芯3毫米的单晶纯银  作为机线 {约7平方的单股芯}

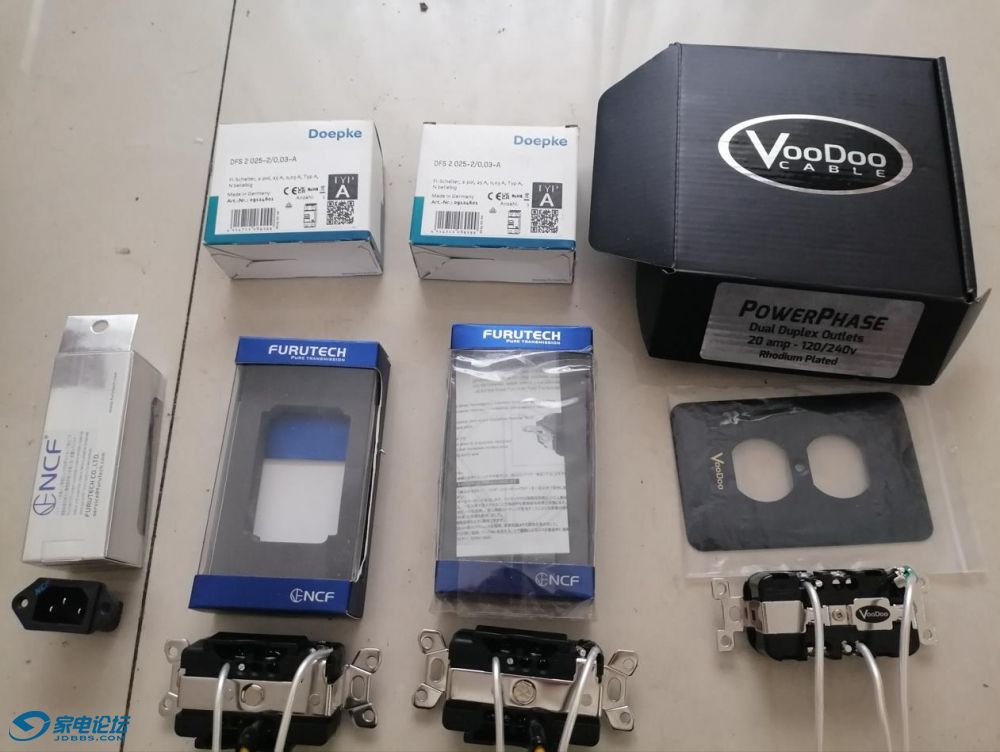

采用巫毒旗舰镀佬插芯用于电脑供电   与古河NCF 旗舰GTX-D镀佬插芯  用于线性电源供电



开始组装 中间过程采用万用表检测



给排插制作一个超级避震板  既是机架也是排插的避震板

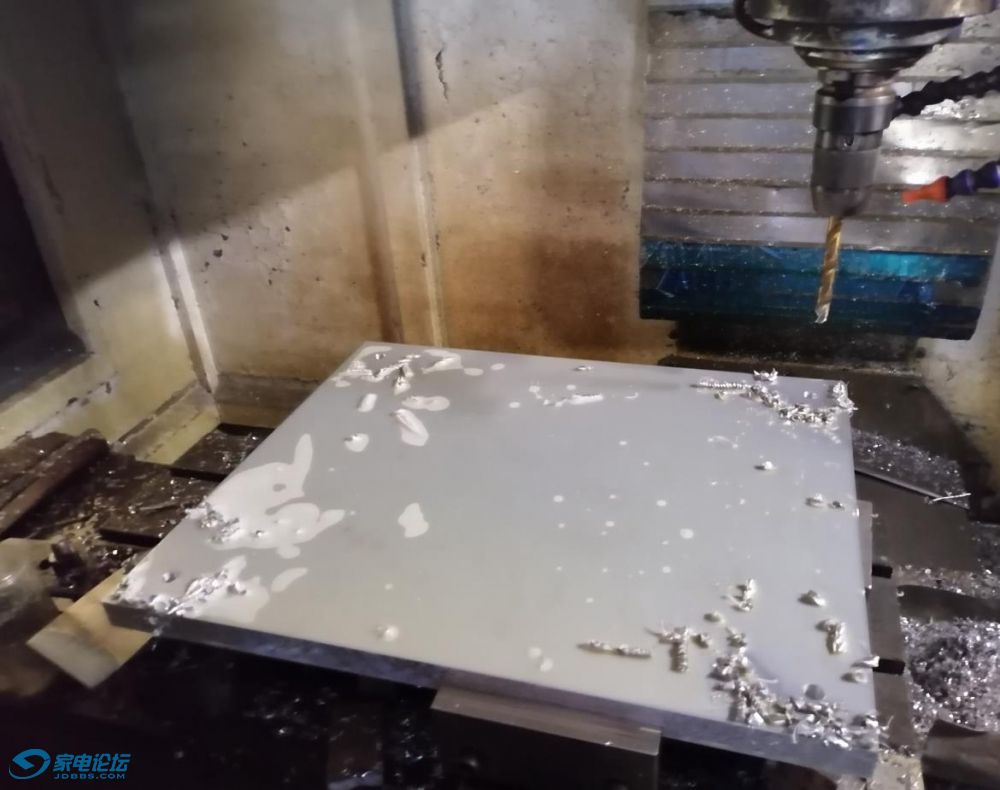

采用30毫米厚的6061铝合金板  完整的进行机械加工出来




所有紧固紫铜螺丝 必须进行液氮处理与保温处理



进行排插的最后组装    整个排插 净重100斤

泰山神龙

给路由器定制的线性 电源线   全部采用纯银机线  进口变压器 古河尾插

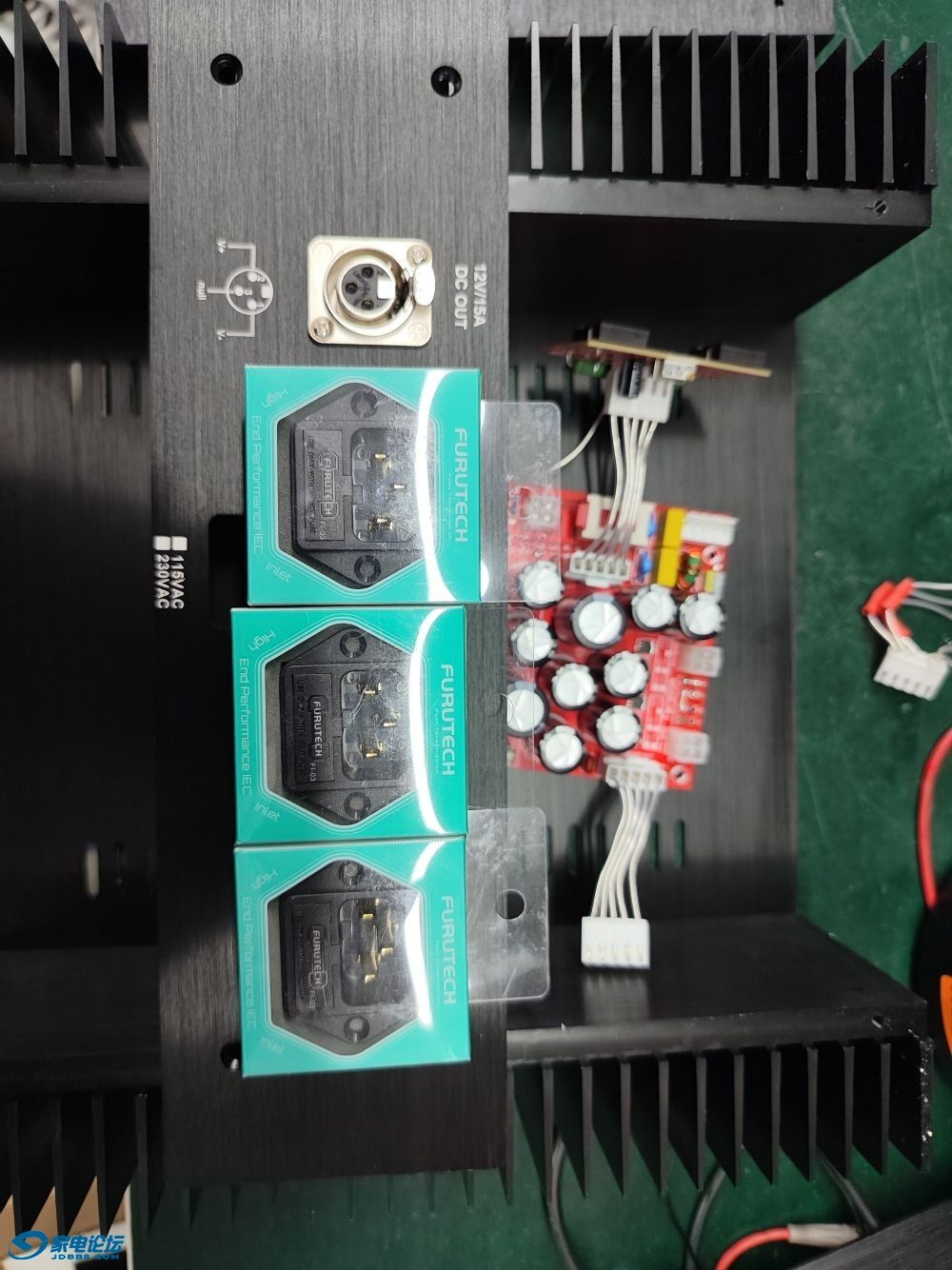

给电脑供电的线性电源    全部采用纯银机线  进口密封变压器 古河尾插





播放音乐的电脑 最终抛弃了被动散热机箱  原因是 被动散热机箱不能上I7 I9CPU

另外对电源功率也有限制 只能最高500W 超过500被动散热不行

电脑 电源排线 全部采用纯银线 作为机线

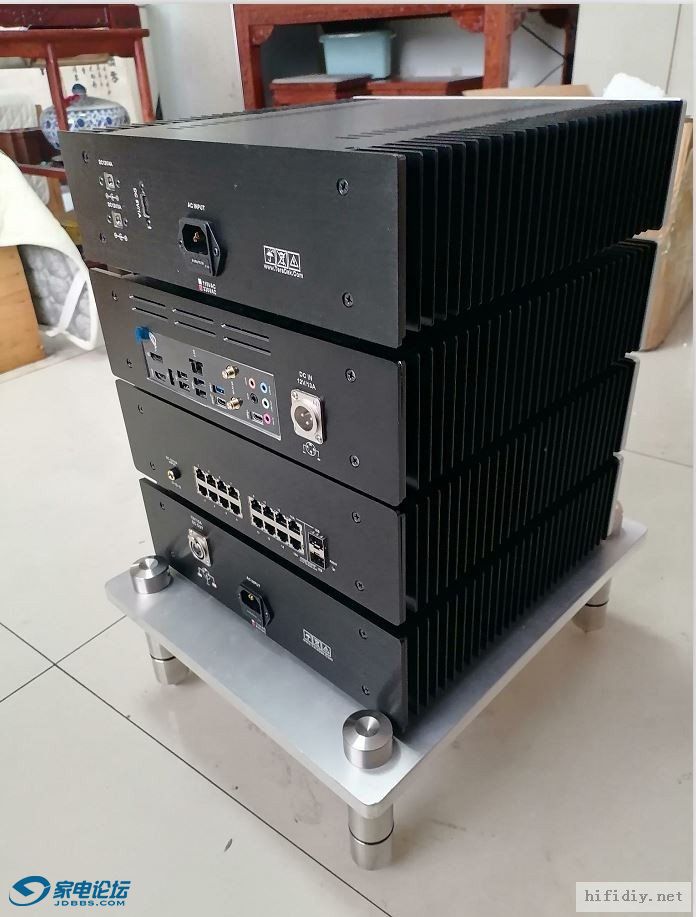

打造一套全新的 PC  HIFI系统   分别是 给路由器供电的线性电源    给电脑供电的线性电源   电脑   及HIFI交换机

泰山神龙

交易区新帖推荐

此套PC HIFI系统 制作的过程中 也遭遇了有很多失败的实验  分享如下：






HIFI交换机

日本的巴发洛交换机是 中国代工的  不是日本产的  看红色圈的标识
如果是咸鱼上购买这类交换机 多数有暗病 个人就遭遇了后来个人自行花钱送修
希望广大烧友不要上当  千万不要买这类国产代工的2手 交换机









被动散热机箱


被动散热的电脑机箱  没有风扇 声音安静  当时也有弊端 电源功率不能超过500W 超过被动散热不行承受不了
另外对CPU也有要求 如果你使用I9处理器 I7处理器 被动散热机箱 不能有效给CPU降温 因此只能使用I3 I5类CPU



被动散热机箱 买了一个全部配置好2150元  测试了2次 发现机箱螺丝孔全部脱丝了  最后咸鱼上508元包邮 抛了



采用联达的DC-ATX模块 效果不行    采用纯银作为机线    后来重新更换了DC-ATX模块



被动散热机箱价格不便宜 不实用  如果你有钱 可以继续试验下去 我改回风扇散热了 可以上i7  i9处理器

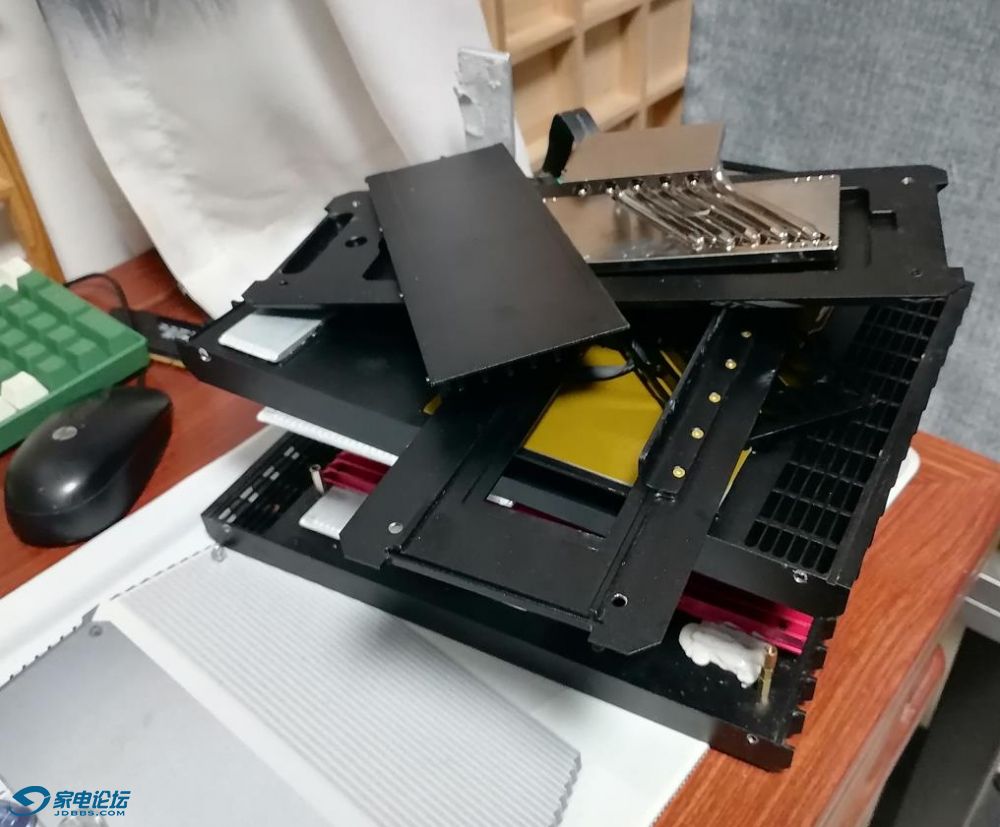

被动散热机箱 我拆解了 几块铝合金板





作为播放音乐的电脑主板 个人测试了8款  感受也不同 最终选择了华硕ROG主板
主要是因为上面的都是黑金电容，另外测试后声音也比其他的好很多








华硕ROG ITX主板上面的芯片散热片不行 是铝合金的 另外芯片与M2硬盘 在同一位置 主板芯片散热差

把M2硬盘安装到背面 自制一个紫铜的散热片给主板芯片散热用上

泰山神龙

专线  电源线 散线  测试感受




瑞士高芬电源线 5.5平方的散线  每条线长度10米  共计使用了30米   配合瓦特EVO插头 插尾
使用感受：  声音的线条感 气势非常足，低频很到位，   高频稍差，  清晰度不行。
个人搭配：只能用在后级功放机上，前级 解码器上不用这个电源线。








意大利ART30A 与意大利ART50A 电源线    每条线3米   共计使用了10米  配合瓦特EVO插头 插尾
使用感受：   声音泛音展现相当不错，低频很到位， 声音的空气感与活跃度较差。
个人搭配：ART50A用在总线上，前级 解码器上不用这个电源线。 ART30A 直接咸鱼抛了。












荷兰范登豪 大主流 电源线   每条2米   共计使用了8米 配套 欧亚德004插头 插尾
使用感受：   低频表现不太好，清晰度很一般， 声音稍偏高频 ,   但价格相对贵，  属没有性价比的电源线。
个人搭配：只能用在前级音源设备上与解码器上，不适合 后级功放机    也不适合总线。









德国蓝水440电源线   每条10米  共计使用了20米   配合瓦特EVO插头 插尾
使用感受：   声音偏暖 中频不错，解析度与细节一般，低频对比 没有ART50A与高芬 低频表现的好，蓝水高频通透性较差，声音偏暖。
个人搭配：用在PC 总线上  没有用在音源与解码器上。





本次测试的插头 插尾

瓦特EVO 插头 插尾  声音的气势不错，线条感强，但声音的润度不足，感觉有刺

没有荷宝插尾 ，只有荷宝插头 分两种一个是8215C   一个是8215CT的


荷宝插头8215C声音力度比较大 低频很足  清晰度很糊  整体偏低频 力度大 声音清晰度与细节差
荷宝插头8215CT 声音力度比较大 低频很足  清晰度比8215C 稍微好点点   整体偏低频 力度大 声音清晰度与细节差


个人使用：给显示器用了

泰山神龙

书房里  音响设备  全部抛出

部分抛售 明细如下：


音箱








功放机








第一台前级








第二台前级






解码器







数字界面







音乐时钟








解码器









CD机





滤波器







隔离牛






保险丝




油浸电容




音箱脚架




电源线/插头/插尾









信号线/喇叭线






其他机箱 类





排插




















还有太多 就不一一截图了  。。。

泰山神龙

占楼  正在更新中。。。

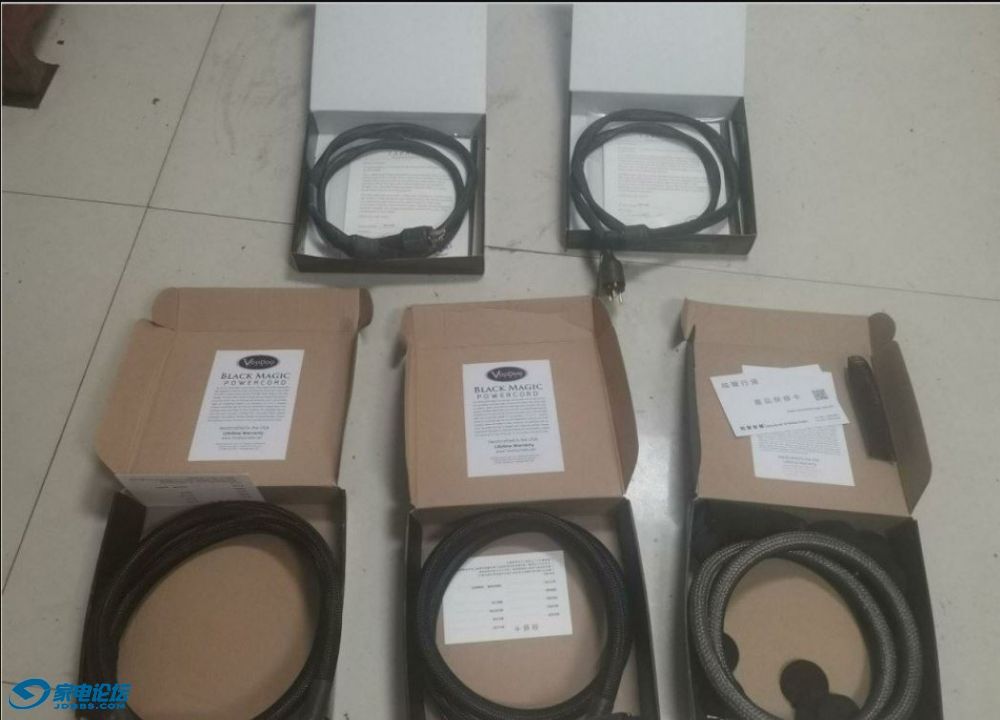

30种 品牌电源线 使用

包含：  超时空  巫毒  线圣  三皇冠。。。   使用感受  陆续更新中。。。

qwerqwer

楼主才是真正的发烧友，发烧不息，折腾不止，

论坛信任

能力不是一般的  弓虽  ！

泰山神龙

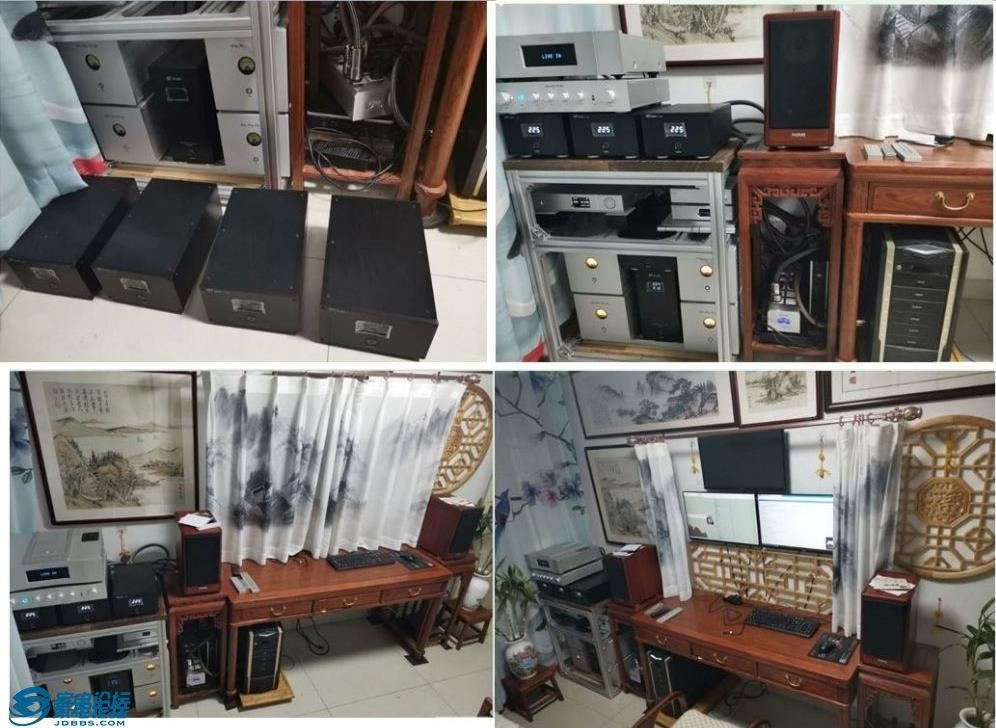

个人书房里面的 PC HiFi 系统




第一次配置










第二次配置













第三次配置








第四次配置











第五次配置

泰山神龙

被动散热 机箱  思路还是困在机箱上。。。为什么一定要用机箱，也可以用架子
认识的一位烧友 做了一个PC HIFI  使用了水冷  8万元的一套水冷系统 的PC HIFI

建华

索性一改到底，主板上的1.5V；3.3V；5V；12V。全部改用线性电源。

客家人BL

PC HiFi为什么要用网络播放？本地播放是最优解。
