哪位老师能分析一下中道550电机稳速电路？

kangda0757

哪位老师能详细分析一下中道550电机稳速电路？在此谢过！
2、3接电机电枢，0、4接电机内部发电线圈。现在的问题是电机接通瞬间速度快一点，之后正常。按下播放键听歌音调变一下后正常

pdslx

交易区新帖推荐

按下播放键，电机通电到建立稳定转速是需要一定的时间的，这段时间的音频信号是要通过机子的静音电路对地短路掉的，等电机转速稳定后，静音电路停止工作，恢复正常信号输出，这个时间不同型号的机子长短也不一样，550的大概零点几秒。重点检查下静音电路Q303及周边电路。

kangda0757

pdslx 发表于 2025-3-21 10:02
按下播放键，电机通电到建立稳定转速是需要一定的时间的，这段时间的音频信号是要通过机子的静音电路对地短 ...

谢谢老师！静音部分是正常的播放键（开关位置都检查了，静音也起作用），主要是这个速度变化在播放或者录音后回放时太明显了，而一般机器按下播放键好像基本听不出速度的变化，我把电机稳速部分所有三极管都检查了一遍，有的还代换了一下，问题还在。会不会电机不是太好了。

xiaoganglu

是电机不行了，电机不稳定引起控制电路的超调。

kangda0757

xiaoganglu 发表于 2025-3-23 08:42
是电机不行了，电机不稳定引起控制电路的超调。

谢谢指点！  没办法，找不到原装，找了一个收录机调速电机代用，麻烦一点就是要把稳速电路和电机分离开，因为倒带需要通过机芯上的开关进行极性转换，让电机反转。然后给机芯加装快进快退增速开关（通过这个开关短接调速电位器使电机高速旋转）。

xiaoganglu

交易区新帖推荐

kangda0757 发表于 2025-3-23 22:45
谢谢指点！  没办法，找不到原装，找了一个收录机调速电机代用，麻烦一点就是要把稳速电路和电机 ...

把电机保养一下试试，特别是要打开后盖来保养后轴承，那个比较难弄。

kangda0757

xiaoganglu 发表于 2025-3-25 19:21
把电机保养一下试试，特别是要打开后盖来保养后轴承，那个比较难弄。

好的，我打开电机看看

yanyuanwen

kangda0757 发表于 2025-3-23 22:45
谢谢指点！  没办法，找不到原装，找了一个收录机调速电机代用，麻烦一点就是要把稳速电路和电机 ...

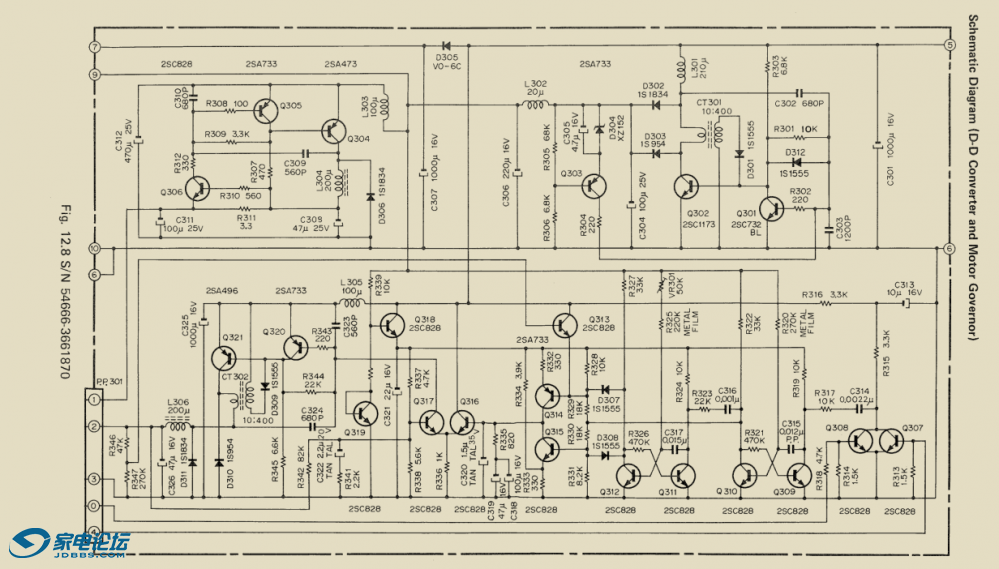

电路中右上部分部分是DC-DC变换，升压还是降压你测一下就知道了，左上部分是快进倒带时候提高电机高转速的，下面是放音稳速，换电机的话可以不要新电机的稳速部分。最好还是修原来的电机，把电刷那里的脏东西清洗一下，轴承的地方润滑就可以了。
