这个问题，能说上一两句的都是大神

多一点光

TEAC C2X录音的时候还是在播放磁带内容。抹音磁头也没工作，测量控制板所有点位电压都正常。电源板所有输出电压正常。
偏磁振荡器驱动电压正常输出。
但是用万用表测量偏磁振荡器的输出端只有很小的电压，不知道是否正常。用示波器测量只有电源杂波，没有测量出有规则的波形。
难道是振荡器坏了吗？但是坏了振荡器无法录音和抹音能理解，为什么录音的时候重放功能在正常运行，不应该是断开的吗？
是不是其他电路方面的问题？

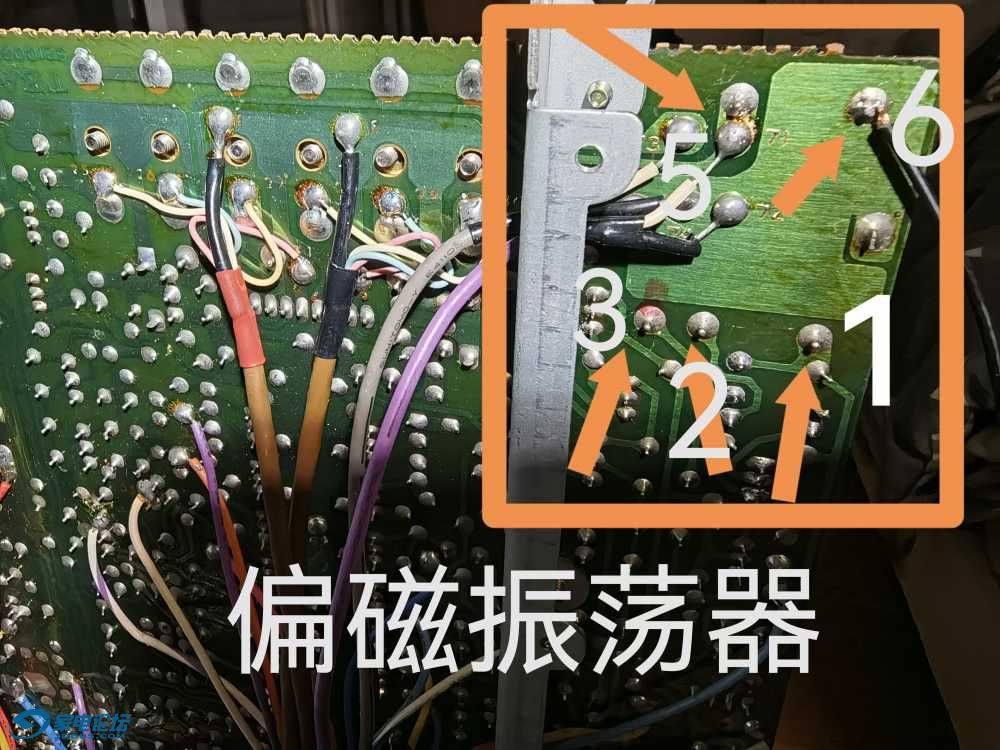

还有如何用万用表测量振荡器的好坏，振荡器有5个引脚，一边是3个，一边是两个。
-
希望各位大佬发表下意见

yeeypc

交易区新帖推荐

麻烦楼主先认识一下三磁头卡座后再来发贴。

咝咝入扣

偏磁振荡模块里面的某个电容击穿了

yanyuanwen

三磁头的机，录音的时候，放音在监听，当然要工作。抹音磁头上测得的电压应该是几十伏的正弦波，你的抹音电路应该没有正常工作。偏磁振荡器也应该输出好几伏的正弦波电压，比信号电压高得多，有示波器，很好检查出问题的。

degopanpan

偏磁振荡器线圈的通断先测下。一般问题出在这。

chun76803007

交易区新帖推荐

录音 还在播放磁带内容，1，检查偏磁震荡电路有没有工作，先看下电压有没有，再着重检查下电容三极管 以及震荡线圈， 如果震荡电路正常 （你用示波器能检测到正弦波信号的）， 那就是 录音通道信号没有开启， 检查下录音通道与播放通道切换的继电器。

ruanjj2007

万用表的交流档针对的是50/60Hz交流，对几十到几百KHz的偏磁信号有可能测不出，要用示波器测

多一点光

chun76803007 发表于 2025-2-28 13:52
录音 还在播放磁带内容，1，检查偏磁震荡电路有没有工作，先看下电压有没有，再着重检查下电容三极管 以及 ...

振荡器没有工作，有输入电压，没有输出电压和波形。拆开检查电容三极管没发现异常，振荡线圈下面也有5个引脚，不知道怎么测量好坏。

多一点光

degopanpan 发表于 2025-2-28 10:46
偏磁振荡器线圈的通断先测下。一般问题出在这。

老哥，线圈怎么测量好坏？有5个引脚，不知道怎么测，没测过这个。

多一点光

yanyuanwen 发表于 2025-2-28 10:38
三磁头的机，录音的时候，放音在监听，当然要工作。抹音磁头上测得的电压应该是几十伏的正弦波，你的抹音电 ...

没得波形输出，也没有输出电压

多一点光

yeeypc 发表于 2025-2-28 09:44
麻烦楼主先认识一下三磁头卡座后再来发贴。

好的

多一点光

咝咝入扣 发表于 2025-2-28 10:36
偏磁振荡模块里面的某个电容击穿了

好的，我之前测过，没发现有电容异常，都是些容量只有几皮法的电容

咝咝入扣

多一点光 发表于 2025-2-28 15:51
好的，我之前测过，没发现有电容异常，都是些容量只有几皮法的电容

振荡模块是一个铁壳子里面有三极管，电阻电容，高频振荡线圈。你确认打开铁壳检查过里面了么？我记得@逆行鲨 还是@suline 有个帖子也是提到TEAC卡座的振荡器故障，里面还封环氧树脂了

chun76803007

多一点光 发表于 2025-2-28 15:47
振荡器没有工作，有输入电压，没有输出电压和波形。拆开检查电容三极管没发现异常，振荡线圈下面也有5个 ...

拆开振荡器里才能知道， 里面是震荡电路  。就是那个铁盒子

多一点光

chun76803007 发表于 2025-2-28 16:51
拆开振荡器里才能知道， 里面是震荡电路  。就是那个铁盒子

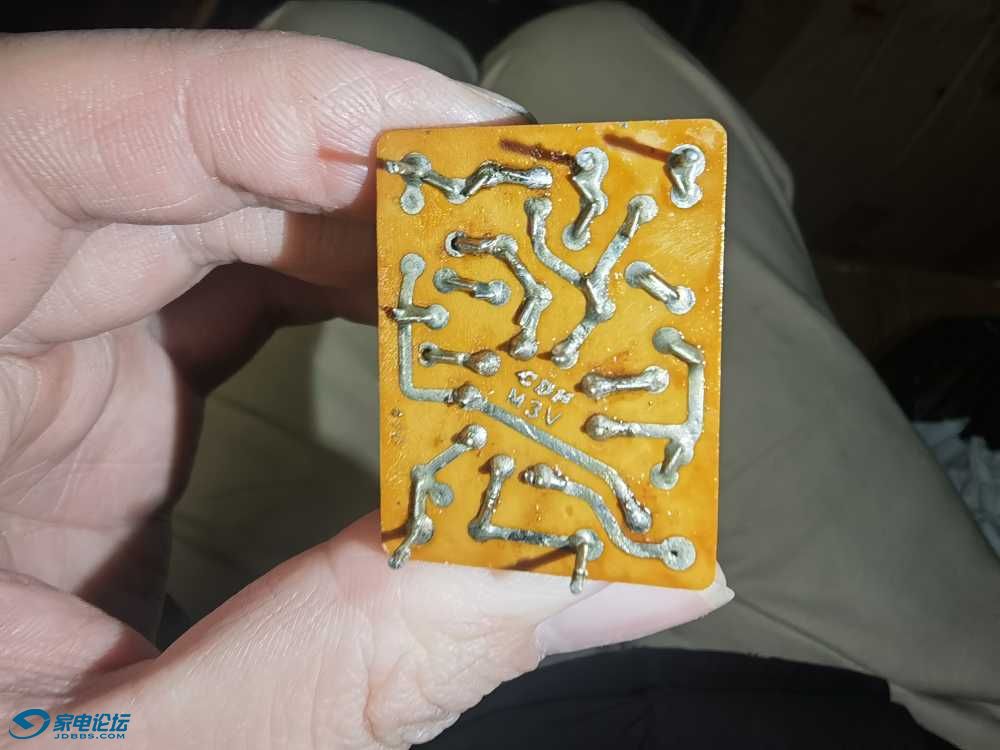

嗯，已经打开了，里面元件都没问题。电容和三极管一个个测，都正常。
