求助，索尼CD机DC——DC电路

zhouqc

这是索尼CD机D202电路图，图中Q411三极管发射极输出电压为0.56V，基极的电压也只有0.56V，导致光盘不转，激光头无动作，一开始怀疑是Q411损坏，换了一个，故障依旧，请问是什么原因引起Q411无电压输出（正常输出大约是3.7V）。请高手指点。另外这个DC——DC工作原理是什么？

-李鬼-

交易区新帖推荐

D22是不是有电容问题啊  看看电容  电路原理都是由1716负责震荡供电啥的

zhouqc

-李鬼- 发表于 2025-2-25 21:50
D22是不是有电容问题啊  看看电容  电路原理都是由1716负责震荡供电啥的

电容已经全部更换

zhouqc

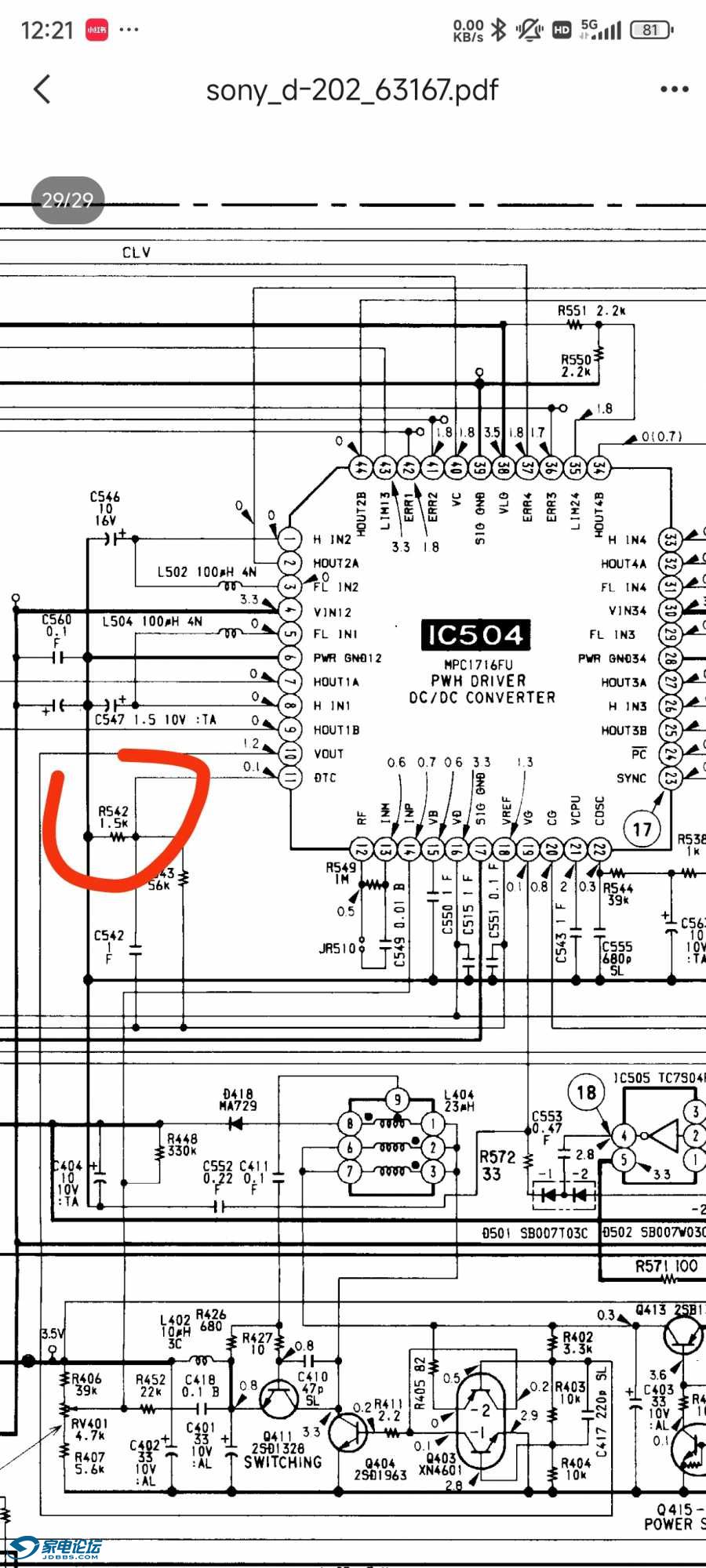

上述的故障已经修好了，原因是R542断路，看下图，导致1716这个芯片的第11脚高电平，使第10脚没有脉冲输出。从而使和他相连的三极管不能正常开关。换了这个电阻故障解决。

但目前又出来了一个新问题，安装电池之后按播放键液晶上可以显示数字00，但是维持的很短，大概只有一两秒，它就自动关机了。请问这个故障该怎么维修？谢谢。

zhouqc

目前又出来了一个新问题，安装电池之后按播放键液晶上可以显示数字00，但是维持的很短，大概只有一两秒，它就自动关机了。请问这个故障该怎么维修？谢谢。

xiaogui_321

交易区新帖推荐

都是高难度的问题

zhouqc

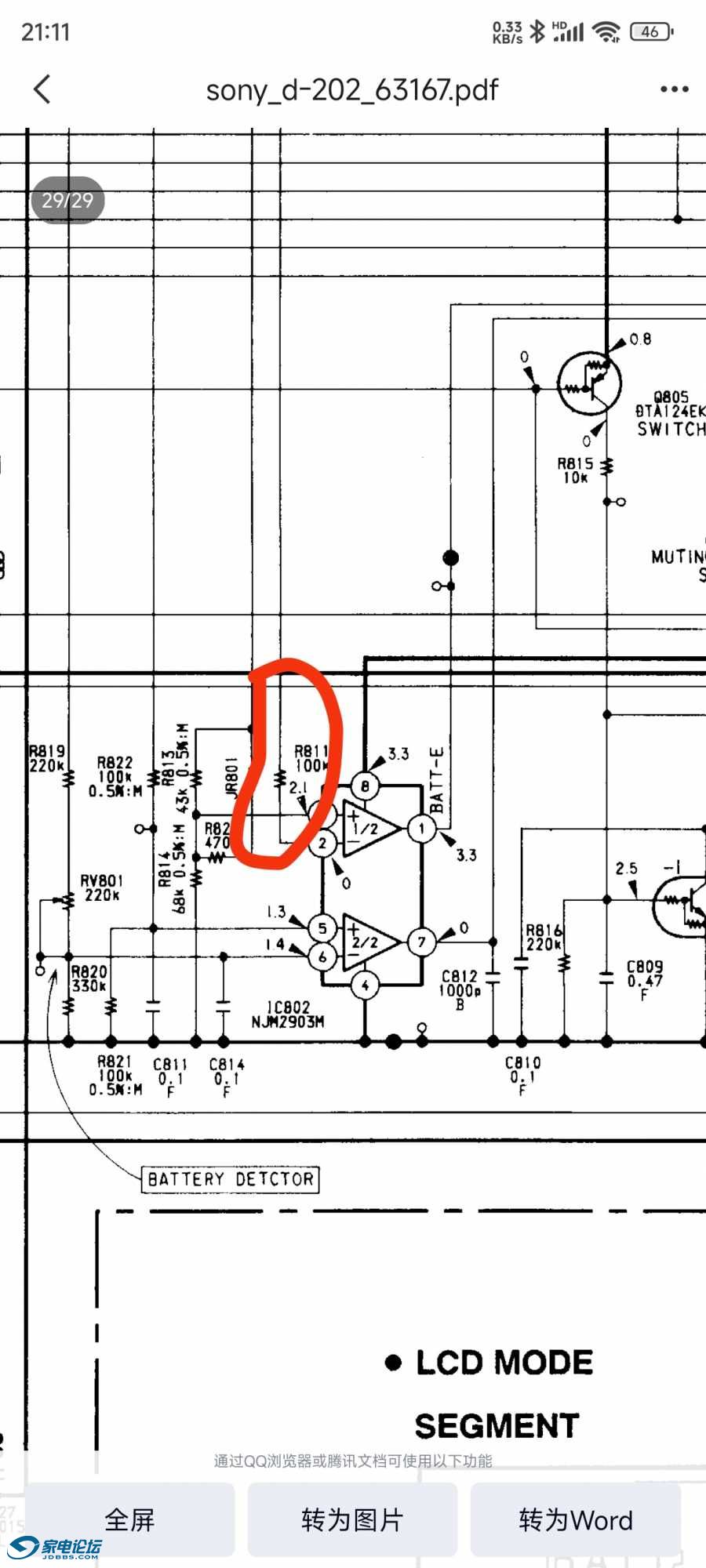

经过一下午的排查问题解决了，是R811电阻断路，导致电池检测电路IC802第一脚输出低电平，送给CPU第9脚，使CPU误认为没有电池，从而使第21脚输出高电平，最终使Q413关闭。更好电阻，问题解决。

zhouqc

这个索尼CD机D202目前还发现，左右声道，音量不一样，声音偏音，明天继续查电路，有遇到这种情况的，可以说说是怎么回事？查哪个元件？

Philips828

zhouqc 发表于 2025-2-26 21:22
这个索尼CD机D202目前还发现，左右声道，音量不一样，声音偏音，明天继续查电路，有遇到这种情况的，可以说 ...

检查音量电位器，耦合电容

zhouqc

Philips828 发表于 2025-2-27 01:04
检查音量电位器，耦合电容

谢谢，经查是音量电位器损坏。

zhouqc

这一台索尼D202算是修好了，另外还有两台索尼d202，一台正常读盘。但是没有声音输出，line out口也没有声音输出。

还有一台索尼d202读盘卡顿，声音断断续续的，换了其他的激光头还是这个样子，估计不是激光头的问题，请问这个是什么原因？该如何查找问题？

zhouqc

今天开始修第二台索尼d202，故障是正常读盘。但是没有声音输出，line out口也没有声音输出。今日测量SM5840第13脚和14脚没有数据输出。明天继续查……

zhouqc

第二台索尼d202，故障是正常读盘。但是没有声音输出，line out口也没有声音输出。今日测量SM5840第13脚和14脚没有数据输出。Cxd2500I第34脚有正常的数据输出，排查了sm5840CS周边的原件都是好的，所以怀疑sm5840CS这个芯片损坏，从第三台读盘卡顿的索尼d202上面拆一下这个芯片，换上故障解决，第二个完美修复，下面就等着Sm5840CS配件来之后，先把这个芯片给装上去，然后再来解决第三台机子卡顿的问题。

zhouqc

现在在网上搜索sm5840CS很少，但是网上有卖5841CS的，请问sm5841CS能否替换sm5840CS？谢谢。
