16:54

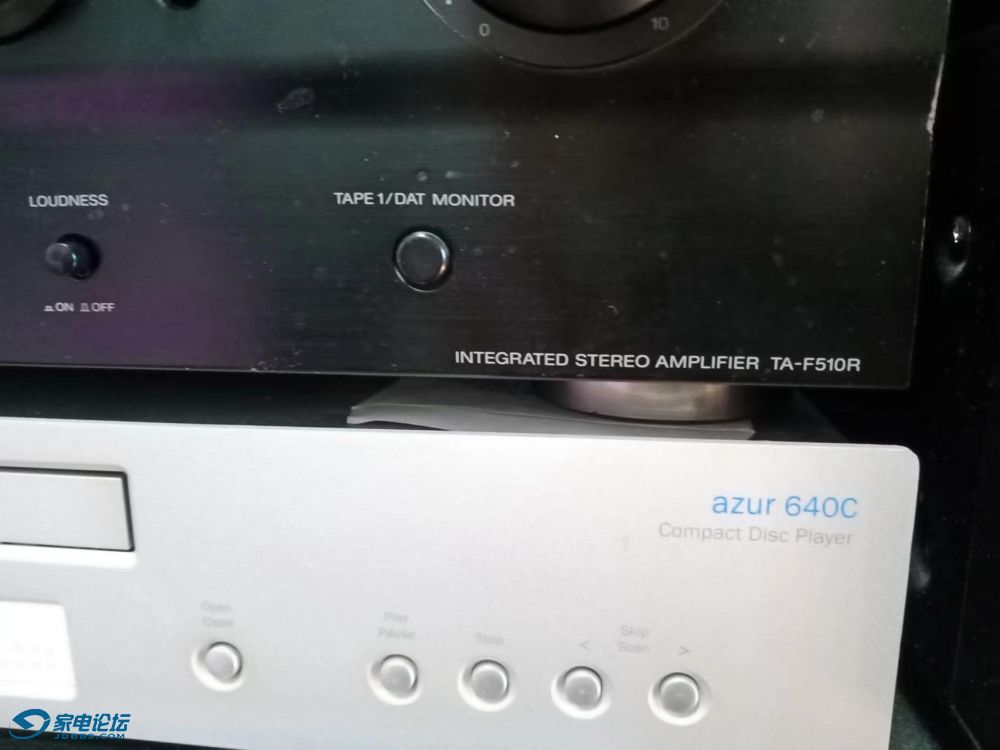

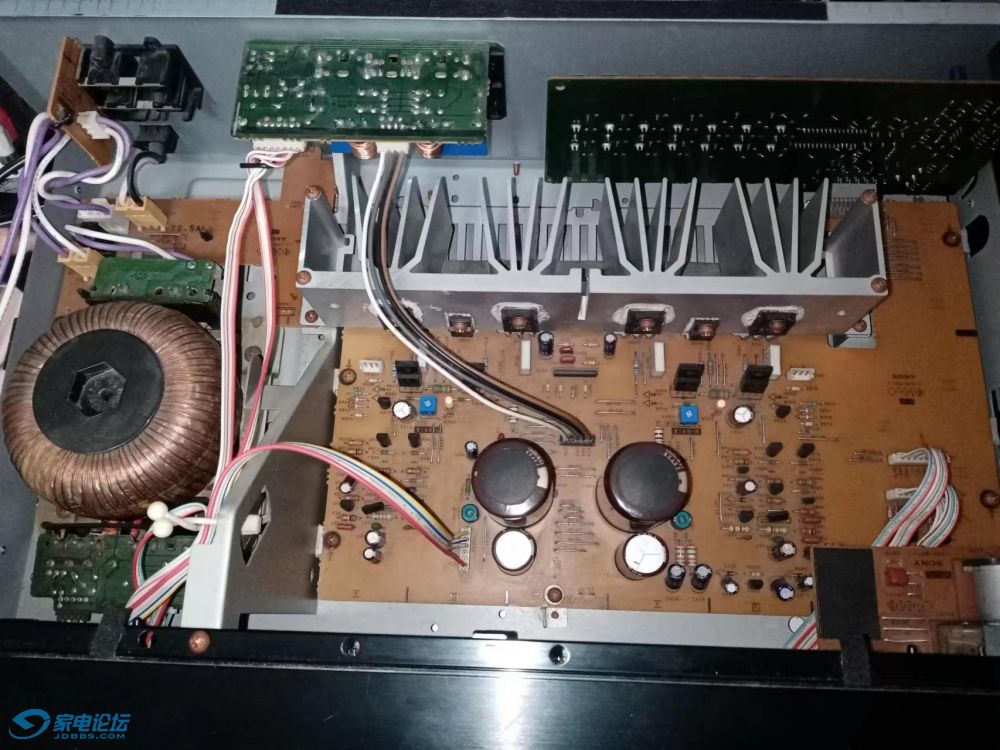

sony ta-f510r功放,k1529,j200大管,bi
已深度思考(用时30秒)~
嗯,用户问的是Sony TA-F510R功放,使用K1529和J200大管,调整偏压
(Bias)时的电压取值是多少。我需要先确认这些晶体管的具体参数,以及该型
号功放的维修手册或技术资料中的推荐值。不过可能用户没有手册,所以得根据
常见的同类机型或晶体管的特性来推断。
首先,K1529和J200是MOSFET对管,常用于音频功放的输出级。通常,对于
这类MOSFET,偏置电流的设置是为了消除交越失真,同时保持适当的静态工作
点,避免过热。一般来说,Bias调整是通过测量发射极电阻上的电压降来计算
的。例如,如果发射极电阻是0.47欧姆,常见的偏置电流可能在50-100mA之
间,这样电压降就是0.047V到0.094V左右。但具体数值可能会因设计不同而变
化。
接下来,我需要考虑Sony这款功放的典型偏置设置。有些Sony的机型可能使用
特定的调整方法,比如在测试点上测量mV值,或者调整到某个特定的电压范围。
例如,某些功放可能推荐在测试点测量20-30mV,而其他可能更高或更低。另
外,需要考虑功放的工作类别,比如AB类的话,偏置会相对低一些,而如果是偏
A类的话,可能会更高。
但用户提到的具体型号是TA-F510R,可能这款机器的标准调整值是多少呢?可
能需要查找相关的维修手册或论坛讨论。如果没有现成的资料,可能需要根据类
似的Sony功放型号来推测。例如,一些Sony的MOSFET功放可能将偏置电压调
整在10-30mV之间,具体取决于电路设计。
另外,调整偏置时需要注意安全,比如使用隔离变压器,避免短路,并且在调整
前让机器达到工作温度。通常需要预热一段时间后再进行调整,因为温度会影响
偏置电流。
总结可能的步骤是:找到功放的测试点(通常在功率管的发射极电阻两端),用
万用表测量mV值,调整对应的可变电阻,使电压达到推荐值。对于K1529/
J200,可能推荐的范围在15-30mV之间,但需要确认具体机型的信息。
可能还需要提醒用户,如果没有经验,最好参考官方手册或咨询专业人士,因为
错误的偏置设置可能导致过热或损坏元件。
对于索尼TA-F510R 功放(使用2SK1529 和2SJ200 MOSFET对管),
调整偏置电压(Bias)的典型步骤如下:
1.偏置电压推荐值
目标电压范围:通常在15-30mV(毫伏)之间。
具体值需参考原厂维修手册,但若手册不可用,此范围是同类 MOSFET
功放(AB类)的常见设定。
部分 Sony机型可能要求20-25mV,需结合实际测试调整。
2.调整步骤
1.准备工作:
·断开音源和负载(喇叭),通电前确保散热器安装稳固。
·使用数字万用表(直流毫伏档),准备绝缘螺丝刀(调整可变电阻)。
2.定位测试点:

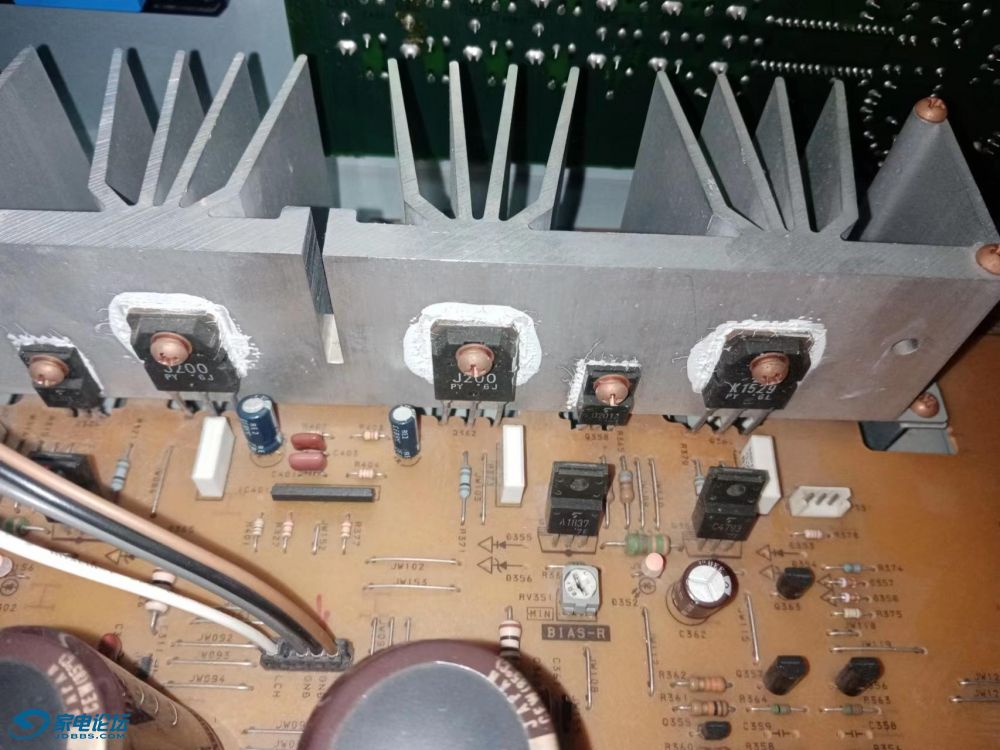

·找到功放板上与功率管(K1529/J200)相连的 发射极电阻(通常为
0.12-0.47 的白色水泥电阻)。
·测量电阻两端的电压(如图示位置):
(注:若无测试点,直接测量发射极电阻两端电压。)
3.调整方法:
·开机预热10-15分钟,让电路达到工作温度。
将万用表接在发射极电阻两端,缓慢调节偏置电位器(通常标记为BIAS
或VR),使电压达到20-25mV。
·左右声道需分别调整,确保对称。
3.注意事项
·安全第一:
·使用隔离变压器,避免触电风险。
·避免金属工具短路电路板。
·温度监控:
调整后持续观察散热器温度,若过热(如超过60°℃),需适当降低偏置电
压。
·元件差异:
·若更换过MOSFET或电阻,可能需要重新校准。
4.补充说明
若无法确认原厂参数,可尝试 保守调整(如15mV),逐步增加至失真最
小且温度可控。
·参考类似机型(如TA-F670R、TA-F530ES)的维修手册,通常设计逻辑
相近。
建议优先寻找TA-F510R维修手册 或联系索尼技术支持以获取精确参数。若
缺乏经验,推荐交由专业技师操作,避免损坏设备。
|
|
