这回终于更新三磁头卡座的超声波扫频测试 让我们见证三磁头卡座尚能饭否

theurgy

N久前给SVHS录像机来了一次超声波扫频测试，详见：https://www.jdbbs.com/thread-8661291-1-1.html，当时很遗憾没有对我的三磁头卡座也进行扫频，因为卡座皮带断了……这次春节终于有时间回来把卡座皮带给换了，我只想说，为啥换个皮带几乎都快把机芯拆散了才套进去，真是上古的设计理念……
卡座型号：TEAC V-9000 UR版，NNN年前同样用TEAC标准带矫正过磁头方位角和电平，现在把机芯几乎都抖散了换皮带，不用想磁头方位角肯定或多或少有影响，但也没办法，标准带不在身边……
磁带型号：本论坛内非常不受待见的我大BKB贴牌山寨磁带，当年1.5元一盘，时隔NNN年再次提刀上阵，要什么自行车呀……
笔记本电脑：关电脑破事，不介绍……
录放音声卡：USB-UBAL-22A-V3，也是神器，200大洋可以录放双工工作，录放同时支持最大192KHz24Bit采样，现在买不到了……

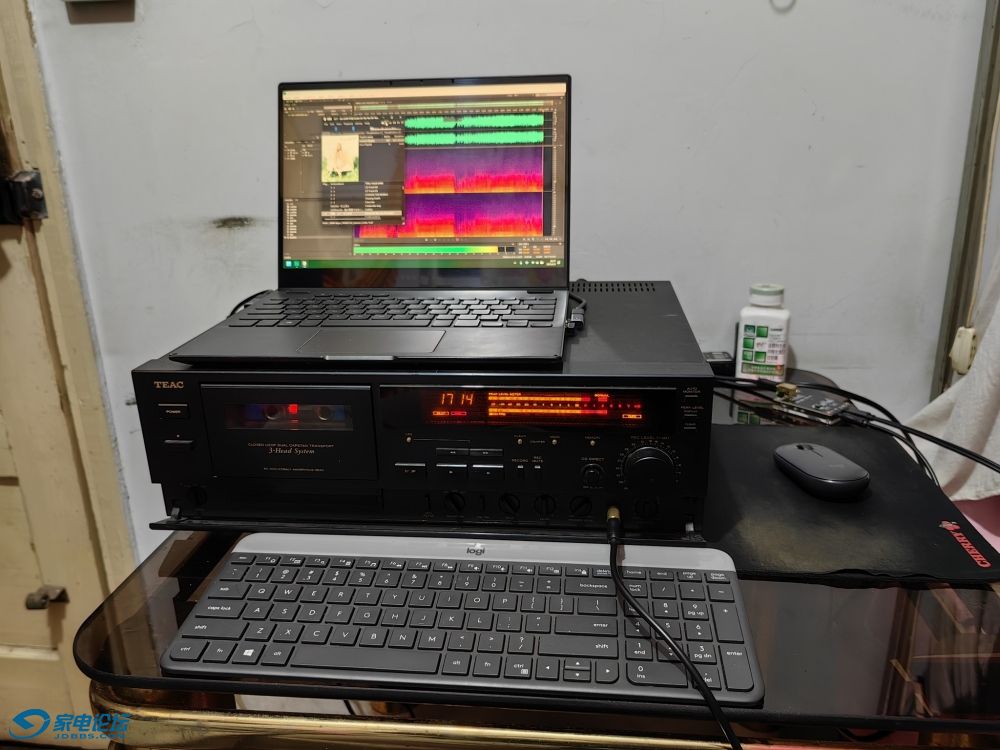

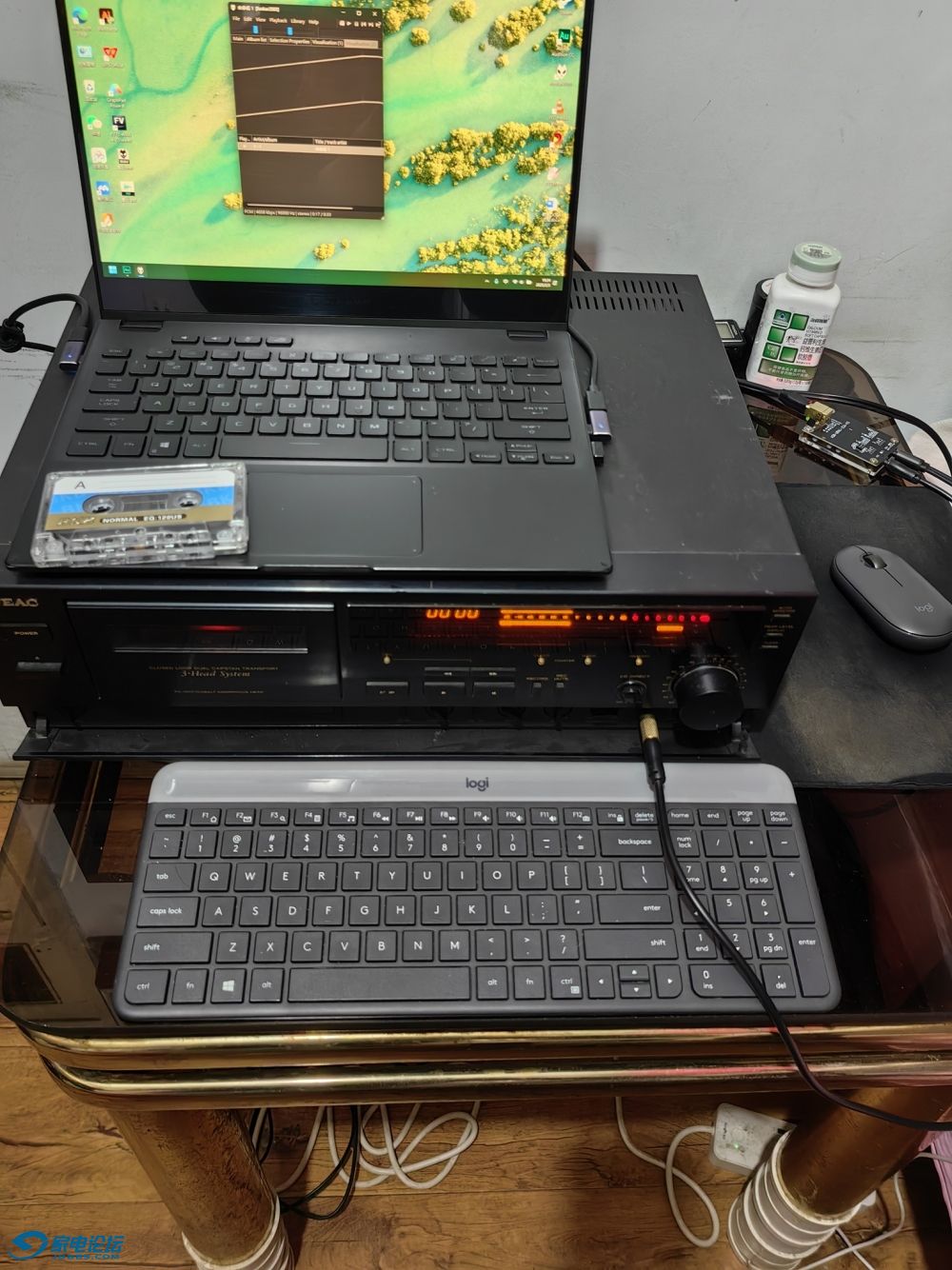

测试搭建为电脑USB接声卡，用Foobar2000放96KHz24bit的测试音频文件，通过声卡DAC输出到卡座Line-in，然后卡座耳机输出（不要问为什么不用Line-out输出，问就是线没带过来）到声卡ADC输入，电脑端用Audition CC以96KHz24bit实时录音。
扫频测试用的是20Hz到40000Hz的-10dB信号，以40000Hz回放电平最高为优先级调整偏磁，不用想听感如何，看频谱就知道了，聋耳朵的节奏，反正我听不到就是了……

不想说什么了，以前谁发了黑胶的回放频谱图，带了点超声波频段……额，盒式磁带现在是实打实将超声波给记录下来了，这至少不能说磁带频响不如黑胶了吧……但是就是这样调节的卡座实在是太刺耳朵（忍不住插上耳机听了一下，耳屎都要被戳出来了），没有任何的使用意义……
还是老实的用315Hz-1KHz-12KHz的-10dB信号调节卡座偏磁和录音电平吧，结果如图：

磁带录音监听三个频段几乎都-10dB输出，完美……
然后选择“Come On Yes Yes Oh Yeah!!”和“ninelie”两首96KHz24bit高清音乐进行录音实测。
结果第一遍录音回放声音太小……去™的标调电平，直接手动将录音峰值电平拧到+3dB进行录音，我相信你，大BKB！

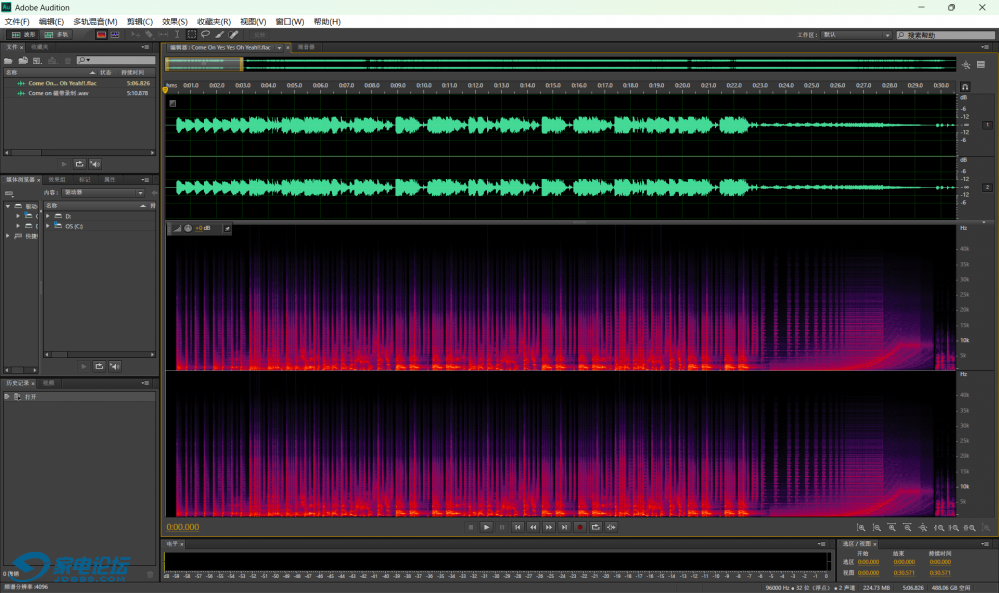

“Come On Yes Yes Oh Yeah!!”，上为音源频谱图，下为BKB录音监听频谱图：


实战同样超声波录音达成！
再来一首“ninelie”，同样上为源音源频谱图，下位BKB录音监听频谱图：


这时候肯定又有杆精来问了，怎么磁带录音的超声波频谱不全衰减大等问题，很简单，这用的是人耳能听得偏磁调节，讲究的是人耳可听频段低频中频高频的均衡，要是套用前面扫频的那个偏磁，耳屎都给你戳出来掉……
下面上测试原音频文件和录音文件，度娘盘：

通过网盘分享的文件：V9000超声波音频测试录音.7z
链接: https://pan.baidu.com/s/1yEqDkJF-6ldGbYeGStFnug?pwd=57p7 提取码: 57p7
--来自百度网盘超级会员v9的分享

PS：看着磁带转动，真的很惬意……


PS2：扫频频谱图还是不如隔壁SVHS……大爷还是大爷呀……我在想是不是再搞台SVHS机器来玩，上台评测的卖掉了……

drawning126

交易区新帖推荐

声卡淘宝还有卖，接近300。

theurgy

沉得好快……这是没人有点什么看法吗？

amiable

有没有推荐个USB声卡，只要求有line in，能采集音频就行~~

theurgy

amiable 发表于 2025-2-8 18:36
有没有推荐个USB声卡，只要求有line in，能采集音频就行~~

就我用的这个呀，楼上说卖家又有货了，赶快去买呀……

theurgy

交易区新帖推荐

顶起，出这台卡座，有接盘侠吗？嘎嘎

theurgy

论坛最近很热闹呀，洛阳铲挖个坟，管理员大大手下留情，让更多的新人看到三磁头卡座其实一点不虚的……就这么沉了感觉好可惜

ruanjj2007

虽然用的测试设备很土，得到的结果是客观的！！！VHS的双闭环,DD电机，磁带的高速度走带，高的记录频响，这些无一例外的是模拟记录时代的最高顶峰。
如果是FM调频记录的8mm,更是云端。
但是和数字时代的技术相比，又是弱了不少。
很多人忽视技术的进步，拿金钱去糊裱。只是国王的新衣，炫耀财富，得到心理的舒适感而已，层次太低，暴发户。

theurgy

ruanjj2007 发表于 2025-8-30 12:09
虽然用的测试设备很土，得到的结果是客观的！！！VHS的双闭环,DD电机，磁带的高速度走带，高的记录频响，这 ...

FM调频记录可是录像带全宽记录，左右信道（同一音频磁头）和视频信号（单独视频磁头）以不同频率调制后，都记录到一个磁迹中。8mm早期是FM，后期转数字PCM了。VHS、SVHS和WVHS下FM为标准，PCM是选配（相当少见，我到现在都没见过支持的实物机器），DVHS全面转向了数字记录。

bg0abo

前年的某个时候：用摩机后的F55录1khz、10khz、20khz测试李莎宇，稳如老狗，再nb的三磁头卡座，10kh晃动的厉害，没办法~瓶颈！卡座测试条件：-20db时的标称指标。

theurgy

bg0abo 发表于 2025-8-30 16:25
前年的某个时候：用摩机后的F55录1khz、10khz、20khz测试李莎宇，稳如老狗，再nb的三磁头卡座，10kh晃动的 ...

不好意思，理解错误了，想了一下F55指的是HIFI录像机？音频的FM记录，左右声道是调制到不同的中心频率上，用同一个音频磁尖一起先写进磁迹中，后面视频信号使用更高的调制频率复写在这个磁迹上，因此你对FM音频调制的机器测方位角，没有意义呀，左右声道信号是用同一个磁头、在同一地方写或者读出来的，只不过调制频率不同而已……和磁带机器完全不一样，磁带的交流偏磁记录方式，说句实话，更像是AM的方式……

bg0abo

theurgy 发表于 2025-8-30 17:50
不好意思，理解错误了，想了一下F55指的是HIFI录像机？音频的FM记录，左右声道是调制到不同的中心频率上 ...

HIFI录像机：RF宽带调频记录，RF信号只是载频，解调后只需要包络信号（AM），录制端的调制音频信号（FM），不需要RF信号，打个比方（不一定恰当）：从广州发一台麦景图功放，放到新疆，至于是用火车、还是飞机（载波信号），到了接收端，提取货物：麦景图功放即可，只要货物（音频信号），用户不需要火车、或者飞机。与音频信号PCM调制到RF信号不同，模拟/数字编码在转换的过程中，有编码噪声、时基抖动失真，而VHS格式HIFI录像机，是纯粹的模拟调制，概念不一样的。

theurgy

bg0abo 发表于 2025-9-2 23:18
HIFI录像机：RF宽带调频记录，RF信号只是载频，解调后只需要包络信号（AM），录制端的调制音频信号（FM） ...

听君一席话，如听一席话。我解释为什么对HIFI录像机测方位角没有意义，你来相当于和我说42号水泥拌意大利面，不明所以。具体信息请转度娘搜SVHS的百科词条。PS：谢谢顶贴了，嘎嘎

springbro

用sstv发个图片分别记录到HiFi vhs 和 卡座上，之后快退重新播放读取识别sstv信号，你就能发现图像明显不一样，vhs HiFi 还原度非常高，没有某一行错位的现象，而卡座由于带速误差，就会出现明显的行错位现象

theurgy

springbro 发表于 2025-9-4 12:23
用sstv发个图片分别记录到HiFi vhs 和 卡座上，之后快退重新播放读取识别sstv信号，你就能发现图像明显不一 ...

这是AI回帖吗？说得些什么呀？行错位？指的是频谱图中信号频率上下出现的一系列次生频率信号？那不单单因为带速不稳造成的，并且带速不稳只是一个极小的影响因素，那叫谐波，从记录原理到带基到录音磁头到放音磁头到录音电路到放音电路再到放大输出电路全部都影响着谐波失真。甚至这些谐波失真也包括了我的声卡的放音以及录音环节中产生的谐波失真，不过因为这部分失真成级数的低于磁带卡座的，所以默认不会对结果造成错误。
