大家看看厂家怎么改进卡座电路

upc1342

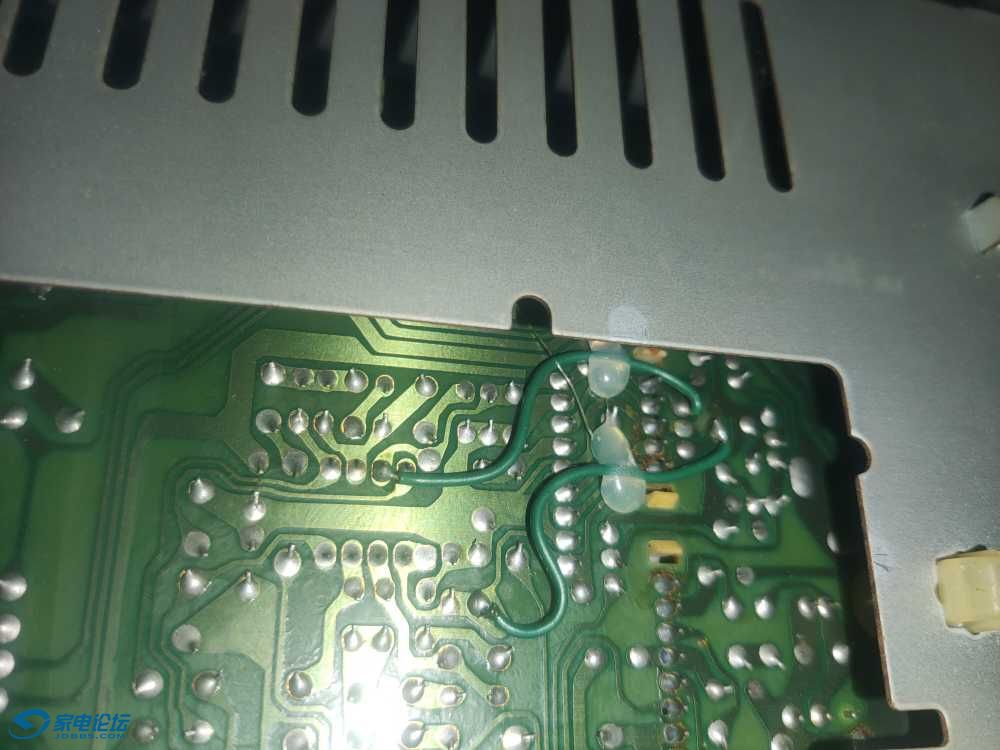

山水的D-E970卡座是配套组合音响，属最高系。双卡双录，两卡均带HX降噪，磁头放大JRC2068，录音cxa1198，机芯双马达。入手第一台时发现应该无修未动，底电路底面焊有导线，看印板线路走向B卡磁头放音输入到运放3和5脚，但印板上其实有铜皮焊点连接的，貌似厂家用飞线再次连接印板上磁头到运放这段几厘米较细铜皮。再看A卡也同样有两根飞线，只是在印板正面，不引起人注意。
不知道是设计就有，还是改进加的，但A卡两根飞线是有焊盘的，应该设计就有，厂家是否用飞线短接这几厘米长细铜皮磁头弱信号来改善放音。
几年期间先后入手多台，均是同样手笔。

qihm

交易区新帖推荐

用跳线加强不一定是为了加强导线音质，
有时候PCB在生产过程中可能因为菲林没有做好，个别线路在生产过程有线路过细，甚至断线，
而PCB已经批量生产完成，报废了太可惜，后续生产时候会全部跳线修Bug。

theurgy

那个时候搞不好PCB电路都是纯手工画，而且大多数都是单层板。难说不飞线需要重新布局，甚至要用多层板，所以干脆一根飞线解决所有问题，哈哈

whswhs1975

这样做会不会提高音质呢

wkz

whswhs1975 发表于 2025-1-15 18:17
这样做会不会提高音质呢

提高不了，要想提高音质至少得用屏蔽线，这么个单线反而有可能会引入杂波干扰。
