电源线屏蔽层

泰山神龙 · 发表于 2025-1-27 17:32

巫毒网线卡斯达网线个人也使用了其他网线也使用很多今天写了很多累了改天有时间再说

泰山神龙 · 发表于 2025-1-28 09:50

本帖最后由泰山神龙于 2025-1-28 09:53 编辑

今天有点时间写一下 HDMI线

用了几种HDMI线如果你是玩家庭影院与玩音乐时钟接解码器的烧友使用IIS 模式 HDMI线对音质影响很大

由于个人玩过一段音乐时钟后来将独立的音乐时钟抛弃了因此HDMI线也仅用了4种就中断了测试否则几千的HDMI线肯定上了

下面将4种HDMI线使用的感受说一下

买数字界面赠送的HDMI线
这种HDMI线信号质量差虽然有屏蔽环但是画质与音质确实不太理想主要是音质不活跃干瘪低频也不行高频不通透

绿联HDMI线
这种HDMI线信号质量与上一种赠送效果一样画质与音质确实不太理想主要是音质不活跃干瘪低频也不行高频不通透

魔兽8K HDMI线
这种HDMI线信号质量比前2种要好很多，特别是画质提升不少，低频与高频表现比前两种好很多，不足的是音质缺乏弹性确少空气感。

NXG品牌HDMI线
这种HDMI线信号质量比前3种都好，音质的清晰度比较高，中低频表现一般，不足的是音质还是缺乏空气感与音质活跃度不足

以上是4种HDMI线体验

泰山神龙 · 发表于 2025-2-9 20:18

本帖最后由泰山神龙于 2025-2-9 21:33 编辑

电源线屏蔽层接线方法

空开端屏蔽网接地线注意电源线方向电源线都有方向有的电源线标记箭头
两条10米电源线这种线只能用于总线其他也不能干 {更不能用于解码音源 } 因为这种电源线芯10平方电源线外径18毫米

电源线都有方向接反电源线声音会很糊

有的电源线标记方向箭头有的电源线没有方向标记没有标记方向电源线不代表没有方向

没有方向标记电源线第一次接线则需要两头反复接一下听听后面就知道了方向接线就容易了

泰山神龙 · 发表于 2025-2-9 20:21

开始接线空开端作屏蔽

把屏蔽网做出线

把地线局部剥皮漏出线芯

泰山神龙 · 发表于 2025-2-9 20:23

把屏蔽网根部用热缩管紧固防止松散

把屏蔽网缠绕到地线上

泰山神龙 · 发表于 2025-2-9 20:26

交易区新帖推荐

温控焊枪与 WBT焊锡准备

在地线与屏蔽网缠绕部位进行焊锡紧固即可不用满锡

泰山神龙 · 发表于 2025-2-9 20:28

把焊锡部位完整的套上热缩管紧固

把裸线部位用绝缘胶布缠绕一下

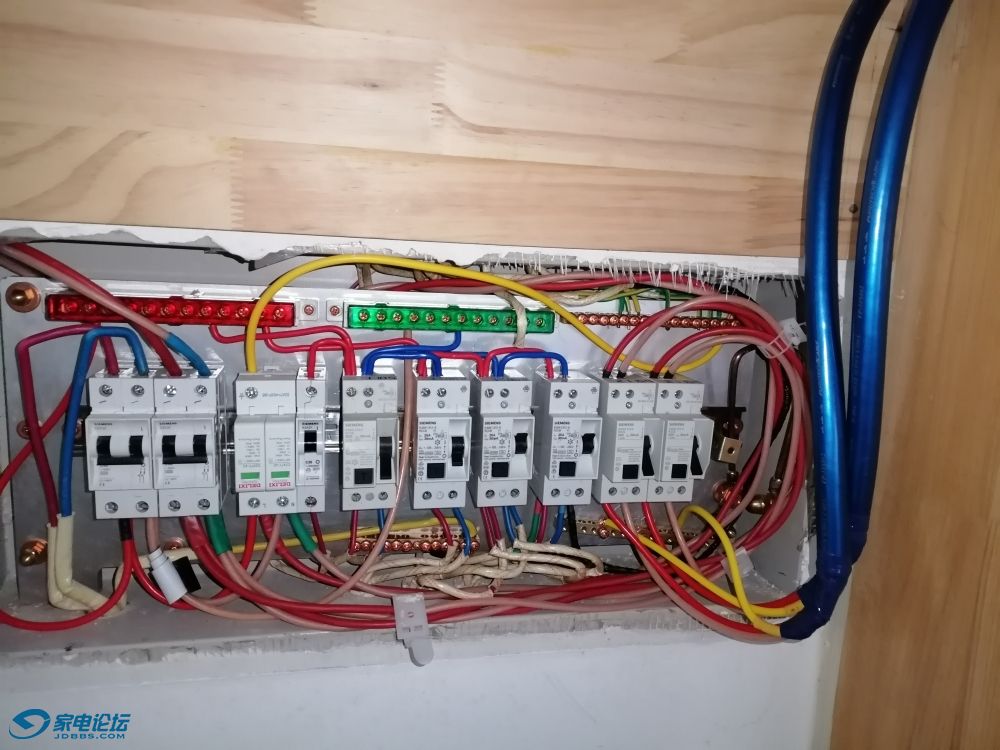

接到漏保输出端

泰山神龙 · 发表于 2025-2-9 20:32

本帖最后由泰山神龙于 2025-2-9 21:35 编辑

一条 PC总线一条音响设备总线两条线完全独立互不干扰

PC干扰比较大必须是独立的10平方总线因为线太粗线直径18毫米墙壁里面电源线管穿不进去只能拉明线

整体看一下电源线就隐藏在画后面与柜子上方仅配电箱部位有漏出来一段电源线

泰山神龙 · 发表于 2025-2-9 20:40

本帖最后由泰山神龙于 2025-2-9 21:47 编辑

进入音响房间

把房间上方搞了一个格子多余长出来的电源线盘到这里

原来的音响配电箱里面是这样接线个人认为这样漏保贴的太紧彼此之间透过壳体会有干扰

现在改成下面的图方式接线  空调线接墙插  用了发烧电源线  给空调用的是墙壁里面的电线与音响总是完全不是一条线
小配电盒是空调专用漏保与插座  大配电盒是音响总线配电箱里面每隔一个漏保放一个不接线的空开作为隔离防止两个漏保之间壳体紧贴有电磁干扰
用不接线的空开作为隔离大配电盒是音响总线配电箱  漏保之间使用的跳线一定是并联不能用串联  一定是并联

空调线接墙插用了发烧电源线用荷宝8300 给空调供电插芯与电源线买多了给空调用上荷宝插芯

空调用的是墙壁里面的电线与音响总线是完全不是一条线
只是空调独立使用了一个配电箱管理空调电源开与关空调用了荷宝插芯发烧电源线音响漏保制冷比其他房间的空调制冷的时间短降温速度也快

下面这个是PC总线配电箱只有一个漏保

完整的布局三个配电箱一个空调专用配电箱一个音响总线配电箱一个PC总线配电箱

空调电源线走的墙插 PC是独立的总线音响设备也是独立的总线三者总线完全独立彼此互相不干扰

泰山神龙 · 发表于 2025-2-9 20:44

所有PC 总线漏保输出端与音响设备总线漏保输出端地线都有屏蔽网接地用于电磁屏蔽

临时接线完毕准备好电笔进行检测电源线电磁

泰山神龙 · 发表于 2025-2-9 20:45

把替换下来的的机线不带屏蔽的电源线整理起来统一扔了

泰山神龙 · 发表于 2025-2-9 20:48

把多余的发烧电源线及其他屏蔽信号线先放入存放起来以后给电视机用上

泰山神龙 · 发表于 2025-2-9 20:52

入户配电箱房间的总线接完开始用电笔检测电磁

泰山神龙 · 发表于 2025-2-9 20:53

音响房间 PC总线与音响设备总线接完总线开始用电笔检测电磁

泰山神龙 · 发表于 2025-2-9 20:56

目前电源线线架与其他PC 分线与几条音响分线还在制作中。。。

目前工作 也只进行了 30% 还有线在墙壁上的整理与电源线支架包括进口电源线 50米进行分线处理还在进行中。。。
