本帖最后由 辨机 于 2025-1-21 12:47 编辑

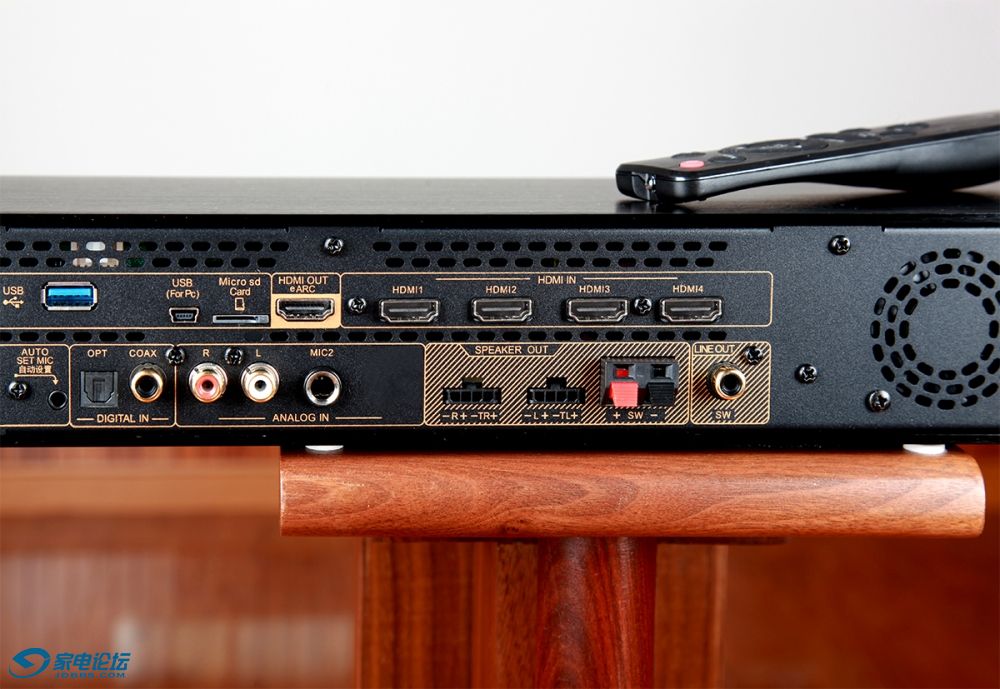

专为小客厅打造的迷你5.1.4全景声家庭影院：天逸“悠享2号” 图/文：辨机 这是一套专门为小型客厅打造的迷你型5.1.4Dolby Atmos/DTS:X全景声双解码家庭影院，支持双频无线环绕、手机APP控制、U盘/TF卡，蓝牙无损传输，eARC音频回传，是一款精致玲珑的“全能型”迷你家庭娱乐中心。 关键词：小巧精致、易于摆放、无需布线，全景声效果确切。 推荐理由： 其一：它的功放集成在中置音响中，确实是货真价实的5.1.4Dolby Atmos/DTS:X全景声双解码，中置音箱/功放做工非常小巧精致，甚至可放入电视柜中。 其二；全套6件器材体积都非常玲珑，但“麻雀虽小，五脏俱全”，专为小客厅打造。 其三：置顶音箱为声学反射式、环绕音箱为无线连接，不用预先埋设喇叭线，安装非常简单。 首先为朋友们展示该套迷你5.1.4全景声家庭影院的全家福照片： 全套器材由一只带中置音箱的全景声功放、两只带反射式前天空声道喇叭的主音箱、两只带反射式后天空声道喇叭的无线环绕音箱、一只8寸的低音炮组成。是地地道道的5.1.4Dolby Atmos/DTS:X全景声双解码家庭影院系统。 以下我将按不同的部件单元，分别向感兴趣的朋友们介绍如下： 一. 关于套装中功放的剖析： 为缩小体积便于摆放在电视柜上，“悠享二号”的功放巧妙的将电路和中置喇叭高度的集成于中置音箱中，使其既是功放又是中置音箱。外壳为铝合金，前面板左/右为两只3寸喇叭的安装位，表面覆盖着加工精细的透声钢网。造型如一只小巧的回声壁。面板中间镶嵌着一张深黑色的亚克力液晶显示屏，所有的指令操控都可触屏及遥控器或手机APP来完成，观感还是颇为精巧时尚的。 此功放的体积三维仅为55X6X13（长X高X宽）厘米，可谓小巧，便于摆放在电视柜上，即使是摆放在电视柜腔体内也刚刚好，下图实拍的是摆放在我家电视柜腔体的照片，（电视柜腔体尺寸为：58X16X40（长X高X宽）厘米，将其放在电视柜腔体中，一点也不局促，反而显得非常的宽敞和整洁美观，宛如量身打造的一般，此处点赞！ 功放背板的接线端子一应俱全，包含光纤/同轴数码音频输入、大标口的USB及小口的USB（For Pc），Micro SD、四进一出带eARC的HDMI端子、用于唱卡拉OK的麦克风输入端子等。输出部分的喇叭线接线端子为卡扣式的，只需将原厂所配的喇叭插入相应的接口插孔锁紧即可。功率输出端子布局分别为右主声道（R）组合右前天空声道（TR），左主声道（L）组合左前天空声道（TL），旁边是两组低音炮功率输出端子（SW）；

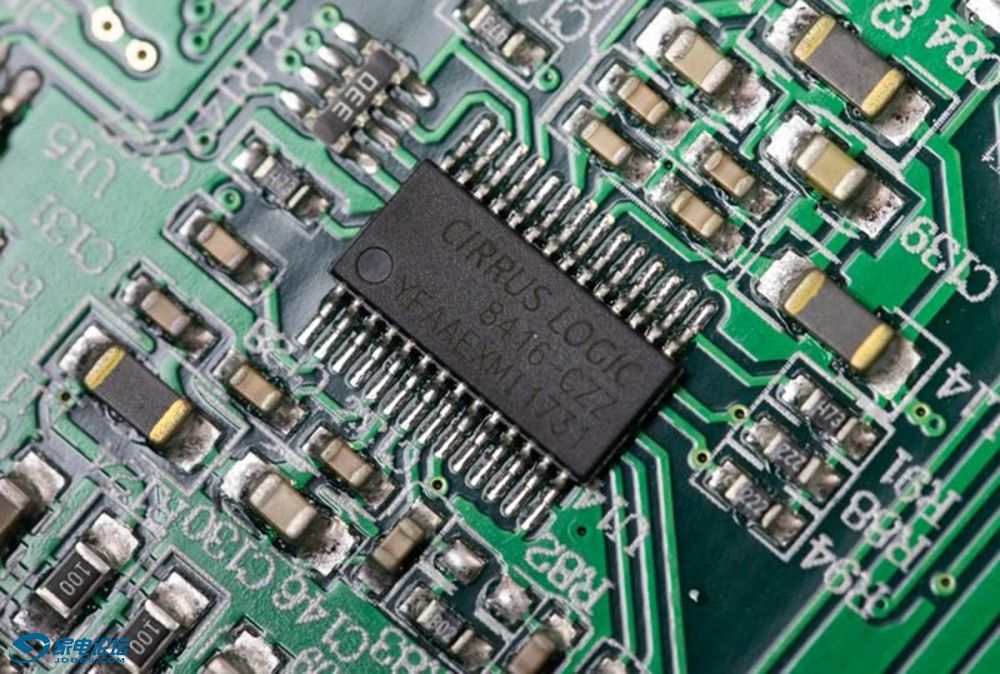

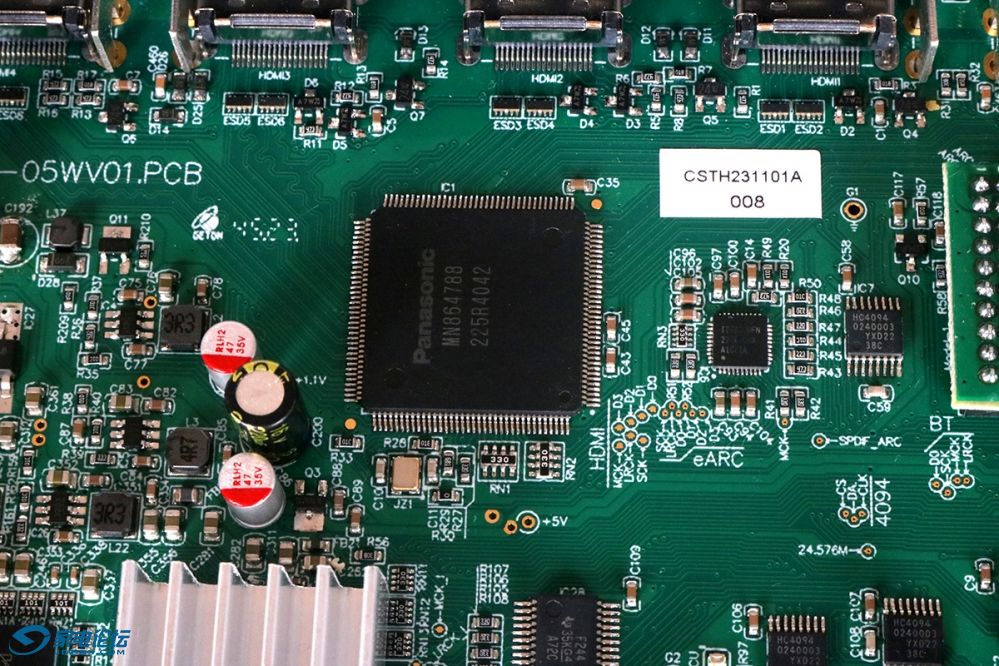

该机的右环绕声道（SR）组合右后天空声道（TBR）以及左环绕声道（SL）组合左后天空声道（TBL）是无线传输的。全套器材安装时，仅需连接前主音箱喇叭线和低音炮即可。这和普通的2.1 HI-FI音响接线无异，从而大大免除了全景声影院预埋喇叭线并需要打孔挂墙环绕音箱、置顶在天花板上安装天空声道音箱等诸多烦恼，效果却是5.1.4全景声。为用家带来了极大的方便！ 为了进一步弄清楚“悠享2号”功放的内部结构与电路形式及用料详情，我用螺丝刀打开了功放背板的固定螺丝并暴力拉出内部电路组合，眼前所见这是一个比较复杂的内部电路制程：但见箱体左右两侧是两只3寸的大音圈长冲程中置喇叭，中间的隔离腔内，是三张满载贴片电子器件的电路印制板分上下两层链接安装，上层这张电路板应该是HDMI及各类数码信号的输入/输出接口电路及高清视频信号的接收处理电路板。 电路板上清晰可见那块硕大的视频解码处理芯片是松下的MN864788视频/音频分配处理器，该处理器支持多达32个通道对象音频、支持超高清4K/60Hz和1080P/60Hz，该芯片体积硕大，散热良好，科技感十足，是目前能够兼容4K超清和HDR动态视频处理的三大主流技术标准芯片之一，其图像色彩艳丽、细节丰富，图像极为清晰，可谓通透空灵、纤毫毕显。 悬浮安装于印版之上的蓝牙接收/解码芯片为台湾矩正的ATS2825，穿墙能力不弱，其稳定有效的信号传输距离为15米，常用于高保真的音乐播放，其音质甚好！放在面积为30平米的客厅中使用，其性能已经有相当大的冗余，无需担心。 位于下层的印制板是功率放大主体电路：左侧独立安装的印制板是300W的数码电源，以保证“悠享二号”工作时有充沛的能源供给。右侧面积较大的大电路板为最核心的Dolby Atmos/DTS:X全景声双解码电路及功放电路主板。 该主板集成了全景声解码体系和10路功率放大电路。为了确保“悠享二号”能长时间工作于高功率大声压的状态，安装工艺要求功放模块最好具备有良好的散热，故该层印制板被牢牢固紧贴合在一块面积很大的厚实铝合金散热板上。安装时还用工业明胶树脂固化粘实以保证功放模块良好的接触传导散热，所以我无法将其打开把第二层这张印制电路板为大家拍照展现。经过电话咨询天逸的设计师得知，该“悠享二号”的Dolby Atmos/DTS:X全景声双解码方案使用的是ADSP-21569芯片+ CS8416双薪搭配芯片，由它们联手来完成整机的DSP数字声场处理，这也是美国杜比/DTS.X认证的全景声解码方案之一。
至于功放电路部分，被紧贴粘合安装在散热板上的元器件我的确无法眼见，也只能电话咨询有关这部分电路的原理和用料情况。咨询中获悉该功放电路是选用的数字电路功放模块是源自ESMT公司的AD-82128，其左/右主声道和前左天空声道/前右天空声道、以及左后天空声道/右后天空声道，共用了3只AD-82128，其余左/右环绕声道和中置声道/低音炮声道，共用了2只AD-82128。 AD-82128是一款较为出色的经典数字音频放大器，其电路为全数字电路设计，比模拟的AB类音频功放电路更优异的特点在于数字功放的效率特高（理论上能达到98%、而实际上至少也可以达到85%以上）。因而采用非常小的电子器件就可以生产制造出很大功率的音频放大器，甚至不需要散热器加持亦可。随着电子技术的飞速发展，现在的数字电路功放不仅在节能环保上贡献突出，在失真度、超低本底噪音、超大动态范围、低频的量感和力度、音质的透明度、解析力、稳定性、可靠性等方面已做得非常不错，尤其是电/声转换效率之高是传统的模拟类功放难以匹敌的！ AD-82128功放芯片每片的额定功率输出在BTL状态时为2X25W（8Ω）可驱动一对8Ω的音箱，在PBTL状态输出时也能提供50W的功率，驱动一对4Ω负载的音箱工作。工作电压为24V，工作时无需散热器和风扇等。可见该功放模块完全可以胜任“悠享二号”的满功率高声压工作。厂家给出“悠享2号”的输出功率为: L/R/C/SL/SR/TL/TR/TBL/TBR共9个声道功率器输出均为≥22W Rms/8Ω；低音炮SW声道：≥75WRms/2Ω；信噪比：≥90dB；失真度：≤0.5%。这几项指标其实已超越了普通家庭影院的技术范围，足见“悠享二号”的实力不俗！ 操作控制方面：到目前为止，天逸音响在产的任何一款功放，不论是HI-FI功放还是家庭影院，其操作控制系统都注入了天逸设计的智能APP操控和红外遥控双重系统，因而无论你是通过遥控器加功放面板数码显示还是通过手机APP加持功放面板显示系统来操控这套家庭影院的各项功能都非常方便，各项功能反应都相当的迅速，人机对话的效果给使用者带来了相当不错的体验，这套“悠享二号”同样如此，具体使用详见说明书。各种操控的截图如下，敬请各位朋友欣赏参考。 二．关于套装中与众不同的几只音箱： “悠享二号”的音箱比较独特，需要重点说明的是：“悠享二号”的这4只音箱其实是8只音箱。因为左/右声道的主音箱是和顶置的前左/右天空声道音箱一起被集成安装在一起的，置顶喇叭是以30度夹角的方式面对天花板，以声波反射式出声并自上而下覆盖客厅的听音区。同理其左/右环绕声道的音箱也是和顶置的后左/右天空声道音箱一起被集成安装在一起的，置顶喇叭亦是以30度夹角的方式面对天花板，以声波反射式出声从天花板自上而下覆盖客厅的听音区。只要将这四只音箱摆放在房间的四角位置，就能在客厅中形成了一个上向左右四面八方的三维立体包围声场。有这样的包围声场笼罩在客厅空间，其听感效果当然就会不同凡响，从而在播放具有的Dolby Atmos/DTS:X制式的节目源时，能够较为理想的营造出全景声的效果，听感确切！ 安装在音箱正前方是两只天然强磁钢3寸全频单元喇叭，该喇叭为原木纤维纸盆，刚柔并济，具有相当结实的韧性，为保证其迅速散热，采用了开孔式金属盆架和多股缠绕无氧铜音圈设计，特别适合在高声压大音量场景条件下长期工作；配合纸盆的悬边为轻量型的丁基橡胶弹波，使得喇叭振盆虽小，但声音的反应速度灵敏快捷，收放自然轻盈，绝不拖泥带水，听感自然醇厚，毫无令人烦躁的刺耳和单薄生涩刻板的听感，声音令人舒服。

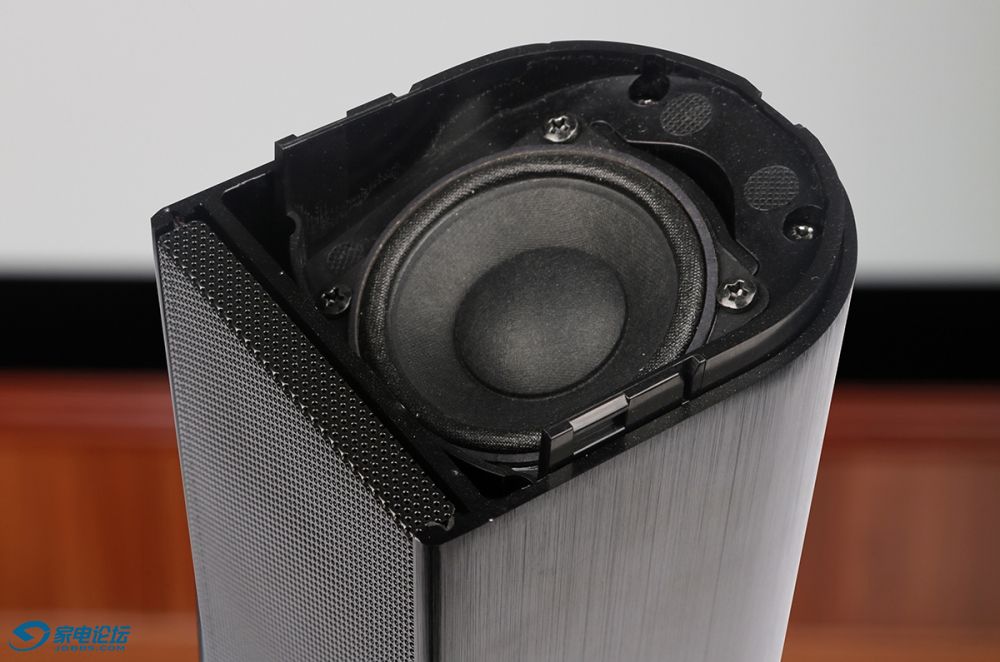

而安装在音箱顶部的喇叭选用的是一只2.25寸的强磁铁全频喇叭，其振盆材料和音圈及悬边弹波以及强磁钢和3寸喇叭同款，它们被与地面倾斜30度角安装在主音箱顶部，与水平面形成特别的反射角度，当喇叭发声时，其声波会以特定的角度射向房间天花板上，再被天花板折射下来，覆盖在聆听者的头顶部位，配合前/后/左/右的声源，形成一个三维的立体包围声场。顶置声道的植入，有效的改变了听感范围，使得二维的平面声场瞬间变为来至前、后、左、右、头顶的三维立体声场，其听感对于影片中表现来至天空的声源如电闪雷鸣、暴风骤雨、空战/科幻等场景的听感有特别真实、特别过瘾的感觉。
而且，这几只全金属音箱可谓长身玉立，风姿绰约，它的苗条修长极大的减小了它在客厅中对使用面积的占有率，而黑色的铝合金拉丝箱体以及被处理成亮黑色钢琴烤漆的独特的金属支架，其工艺精湛，眼缘颇佳！能够与大屏幕的4K高清电视和谐相容、令客厅相映生辉！

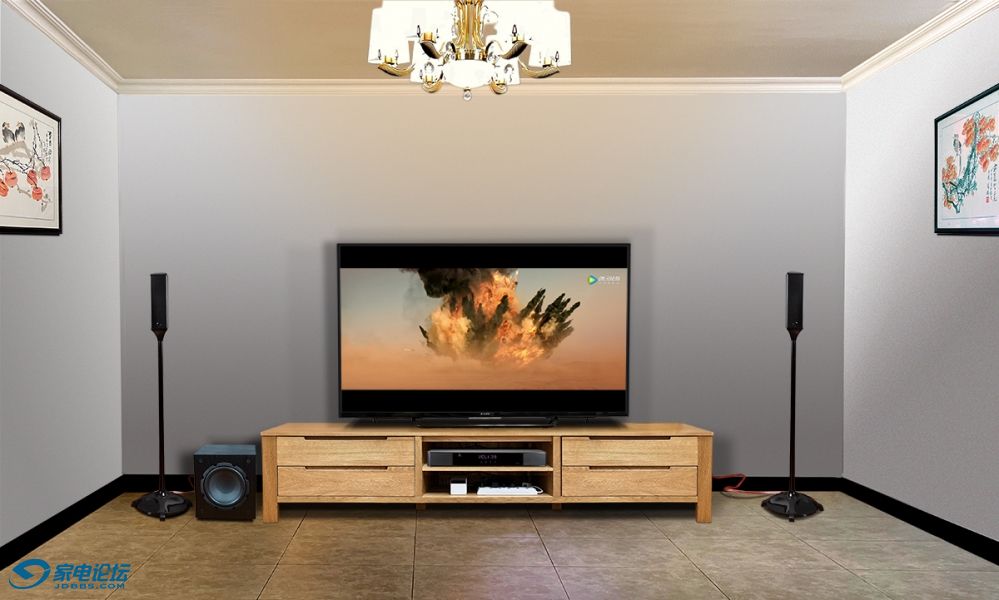

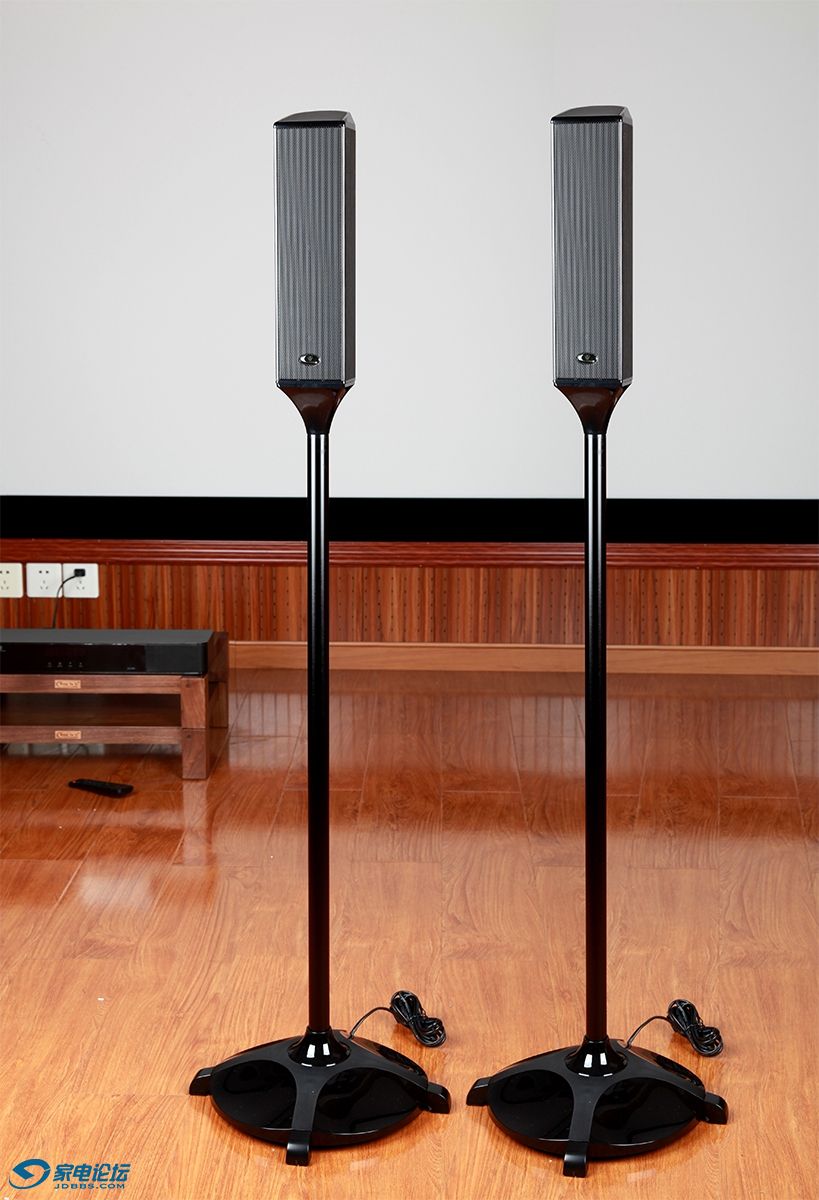

不知大家是否注意到我所拍照的这几只音箱照片中，两只主音箱和两只环绕音箱的区别？两只主音箱是没有电源线的，而两只环绕音箱却有电源线。众所周知：主音箱通常都是摆放在正面电视机左右两侧的，只要将功放中“左/右声道”+“前左/右天空声道”的功率输出端子用喇叭线相连接即可发声，不需要电源线。 而那两只带电源线的“左/右环绕”+“后左/右天空声道音箱”通常是摆在听众沙发后面的左/右位置，它们不需要连接喇叭线，因为这两只环绕音箱是和功放配合自带5.2+5.8G双频速联、自动寻频连接功能的无线接收发声的音箱。只要把这两只环绕音箱的电源线插入市电，打开主功放即可自动联通，因而客厅中不需要预埋环绕和天空声道的喇叭线。这对于患有洁癖和强迫症的朋友而言，自然是非常重要！ 上图为现场实拍的该“悠享2号”全景声家庭影院的正面照，现场无需布线，安装极简，摆放随意，可谓干净清爽，赏心悦目！ 系统中还配搭了一只8寸的低音炮，使得整体的现场听感效果及观影气氛得以大大加强，在播放由厂家提供的Dolby Atmos/DTS:X示范节目效果比较突出的示范碟，如喷气式战机在空中俯冲的声音效果、重狙远程击杀敌人的声音效果铿锵劲爆、森林雷暴的闪电惊雷骇人无比、战争大片中炸弹爆炸的气浪和低频气旋效果惊心动魄，听之让人胆寒......
悠享二号所营造的Dolby Atmos/DTS:X的全景声解码效果的三维空间环绕声效果还是比较明显的，声压和气势显得充盈而震撼。在较小型的客厅环境内搭配高清电视，的确能够营造出听感确切的全景声三维环绕声效果。
当然，这套小型全景声影院器材最突出的优点还在于它娇小玲珑的体积，摆放在小客厅中不占地方，更得益于安装特别简单、无需预埋环绕音箱喇叭线、无需上墙打钉、无需在天花板上安装几只天空声道音箱，因而大大降低了安装门槛，让客厅保持干净整洁宽敞明亮。更详细的咨询及售前指导，敬请朋友们致电广州天逸音响市场部售前电话（020-34789751/34789761），天逸音响有专门的售前工程师为您服务，谢谢大家！
|
