质疑某品牌单晶铜四芯信号线的接线方法

牛一刀

闲来无事，谈一谈五年前的买线材经历，就算是发发牢骚。当时可能是家里地线问题，共地干扰之类，玩电吉他音箱里有较大底噪，不同音箱不一样，而且时有时无，排除其他原因后就想换线材试一下，当时对单晶铜感兴趣，就选择了某YY开头（杨X科技）的国产品牌，销量算是比较高的，现在在网上也常见。当时索性把家里的线材都换，包括吉他用的6.5，RCA线，调音台用线等等，全部是统一的单晶铜线基，每条都是上百元了。线芯如图：

RCA线接CD机用，我没发现任何问题，也没觉得有提升。倒是弹吉他发现噪音巨大，接雅马哈THR10时甚至可以收到本地的广播电台，换上diy的旧线反而没事，于是拆开了看一下，发现四芯线的接法是两条一起接信号端，另外两条一起接地，外层屏蔽层悬空，关键是两端都悬空。然后把这一批线材全部检查一遍，结果发现全部一样都是屏蔽层悬空。
向商家反映噪音接线疑问，商家表示可以换货，奇葩的是，我把这一批线寄回去，商家又寄来一批一模一样的，也就是说屏蔽层还是全部悬空，估计他们的观念就是标准接法就是悬空使用。
后来懒得折腾，就自己把屏蔽层接地处理就解决问题了。我是简单的把屏蔽层接地，原来的不动，这样子似乎浪费两条线芯。疑问是怎么接线最合理？是四条线芯扭一起接信号端，屏蔽层接地？
还有屏蔽层两端都接地，还是一端接地？网上看到结果好像是是一端接地，而且要接地的接头端接吉他音箱，这样子最合理。
    最后说一句，买时的心态看中单晶铜、品牌，实际使用中，要不是我的特殊经历（玩吉他），大概率是不会发现线材有问题的，其余线材用在调音台，CD机，实际使用并没有发现有噪音问题，可能原因是线材短，或者其它器材不敏感，或者说抗干扰强。那么别的品牌，别的线材有问题谁知道呢，没事谁会拆开来看，也不是个个都能拆的开。

sdlaozhou163

交易区新帖推荐

成品线材能这么干

green126

线长了屏蔽网两端都不接地，一定会受到干扰，就是当时没出现，时间长了也会出现。

泰山神龙

green126 发表于 2025-3-6 20:39
线长了屏蔽网两端都不接地，一定会受到干扰，就是当时没出现，时间长了也会出现。

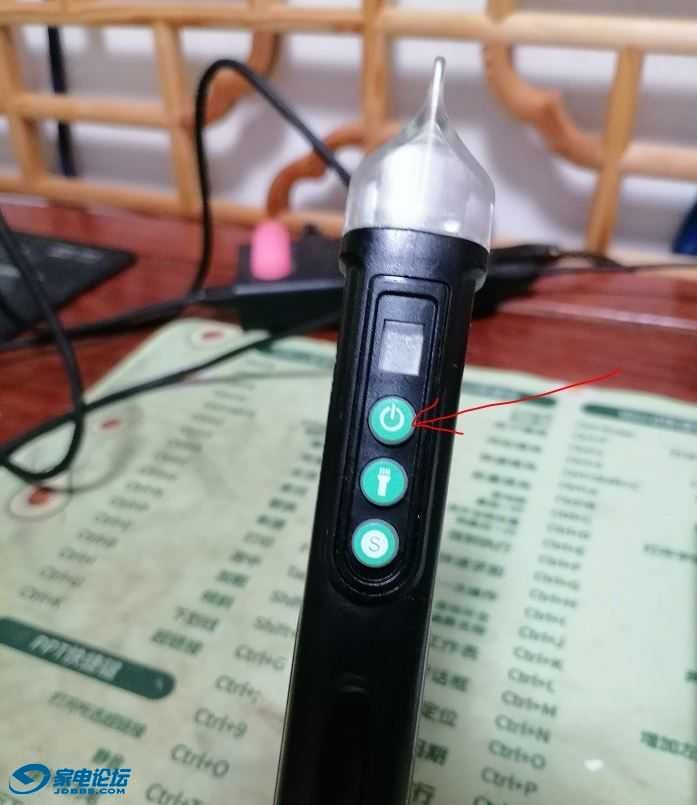

屏蔽网必须接地，如果不接地屏蔽网就失去屏蔽的作用了，用带电池的电笔检测一下就知道了，红灯亮叫，就是电源线没有屏蔽，检测到电磁，绿灯亮不叫，表示屏蔽网接地，屏蔽接大地，把电磁屏蔽了。

泰山神龙

泰山神龙 发表于 2025-3-7 10:16
屏蔽网必须接地，如果不接地屏蔽网就失去屏蔽的作用了，用1带电池的电笔检测一下就知道了，红灯亮叫，就 ...

用电笔 检测 线材无屏蔽层 ，或者有屏蔽网不接地线材工作的状态  {电笔检测 红色灯 闪烁 并报警声}

泰山神龙

交易区新帖推荐

泰山神龙 发表于 2025-3-7 10:23
用电笔 检测 线材无屏蔽层 ，或者有屏蔽网不接地线材工作的状态  {电笔检测 红色灯 闪烁 并报警声}

用电笔 检测 线材有屏蔽层接地线后，线材屏蔽网起到屏蔽电磁的作用 ，线材工作状态

发烧菜友

电吉他防噪声，用DI盒。

牛一刀

发烧菜友 发表于 2025-3-7 10:57
电吉他防噪声，用DI盒。

DI盒有的，两码事，不是我说的问题。

牛一刀

泰山神龙 发表于 2025-3-7 10:16
屏蔽网必须接地，如果不接地屏蔽网就失去屏蔽的作用了，用带电池的电笔检测一下就知道了，红灯亮叫，就 ...

我知道屏蔽层要接地，而且自行处理解决问题了。
我的疑问是怎么接线最合理？是四条线芯扭一起接信号端，屏蔽层接地？还是两根线芯接信号端，余两根和屏蔽层一起接地。（注意这是四芯线）
还有屏蔽层两端都接地，还是一端接地？

发烧菜友

一般，单芯屏蔽线，屏蔽层两端接地。2芯屏蔽线，屏蔽层一端接地。
卖线材商家多数成品线还不是DIY，+避震网很高档吗？真不如买散线+插头自制踏实。

牛一刀

发烧菜友 发表于 2025-3-7 17:32
一般，单芯屏蔽线，屏蔽层两端接地。2芯屏蔽线，屏蔽层一端接地。
卖线材商家多数成品线还不是DIY，+避震 ...

我理解最合理的是：屏蔽层一端接地，而且要接地的接头端进吉他音箱（或者是功放）。
