还是发卡座论坛来求助修理爱华j707的fm收音无声

DALI104

最近在搞这个机器的FM无声故障。磁带和AM是好的，面板up和down按键也可以调整且有滴滴声，测量FM是VT电压只有0.15v左右，且基本不随频率改变，断开排线的12号接点后面板侧只有0v左右，106MHz以上mute电平是低位，以下是高位。TA8152、TD6134、TA8132各脚电位基本正常。请问大侠故障会是在哪里呢？

DALI104

交易区新帖推荐

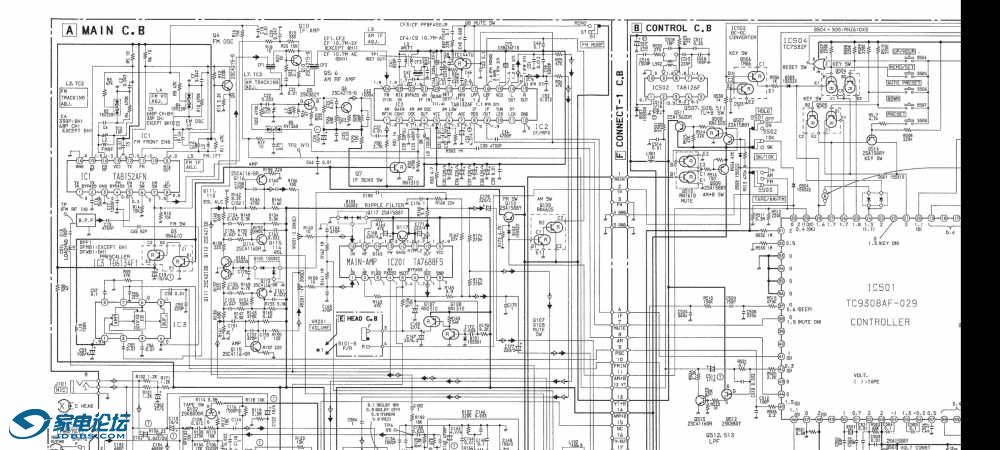

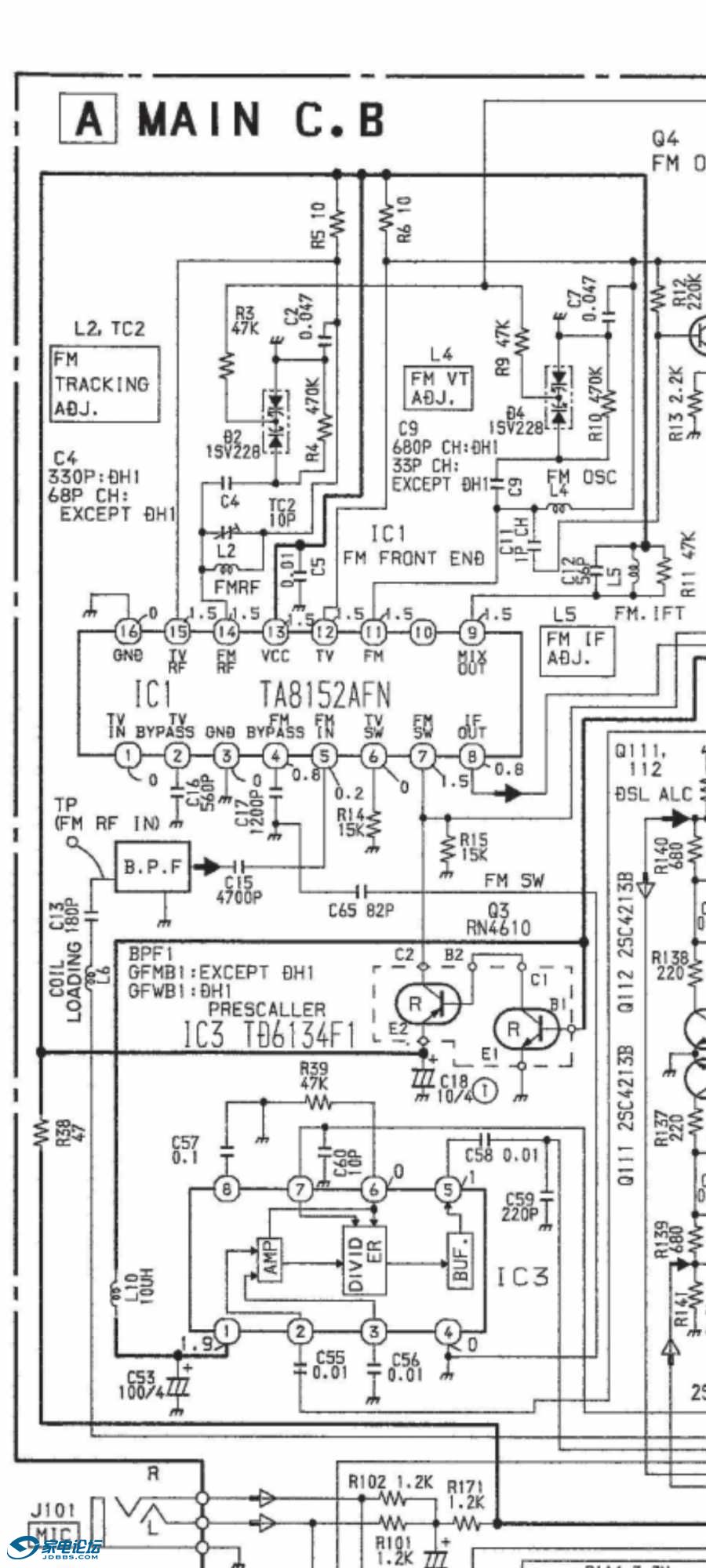

这是电路图

咝咝入扣

理论上TP2（也就是VT）是可变的调谐电压。这个调谐电压由IC502 TA8126F的2脚输出，最高时15.3V。检查C513是不是击穿或漏液了

DALI104

咝咝入扣 发表于 2024-12-11 15:50
理论上TP2（也就是VT）是可变的调谐电压。这个调谐电压由IC502 TA8126F的2脚输出，最高时15.3V。检查C513是 ...

感谢高手的热心指点。
目前进度是:曾经断开FMin信号，断开期间VT电压上升到了14v。后来经人指点查了一下TA8132的16脚，发现无论是在AM模式还是FM模式，甚至在Q109的c2脚断开的情况下，16脚仍是2v。
详细参数:工作电压是2.4v时，
FM模式下，8132的16脚是2v，c2也是2v，b1倒是0v。
AM模式下，16脚和c2也是2v，b1是2.4v。
FM模式下，把c2脚断开后，c2电压变为零。8132的16脚仍然是2v。在线查过c49容量正常。
现在怀疑是8132故障了，等买个备件换一下试试

咝咝入扣

DALI104 发表于 2024-12-11 16:40
感谢高手的热心指点。
目前进度是:曾经断开FMin信号，断开期间VT电压上升到了14v。后来经人指 ...

8132是中放、解码，跟调谐电压八竿子打不上关系吧？

DALI104

交易区新帖推荐

咝咝入扣 发表于 2024-12-11 17:12
8132是中放、解码，跟调谐电压八竿子打不上关系吧？

是啊，我原来的调查反向是Q4回路的本振频率过高这方面。现在发现8132电压不正确，只能先换了再说吧。
停止搜台倒是来自于8132的IF输出，现在不是这个无法停止的问题。
收音机方面我不太懂行

coffee_bean

收音机维修难度比录音机大多了，这个电路又复杂，不谙熟原理修起来是费劲。可以从爱华随身听的通病入手，先看看有无明显漏液或板子腐蚀没处理好的地方。

DALI104

coffee_bean 发表于 2024-12-12 01:30
收音机维修难度比录音机大多了，这个电路又复杂，不谙熟原理修起来是费劲。可以从爱华随身听的通病入手，先 ...

是的，好费劲，查了很多网上经验，琢磨datasheet

lgs1977

先搬个板再说，我修的一台给自己用的j505也是一样，原装板子修了过孔，断线，磁带能用了fm时得时不得，查遍了过孔，还是不行，花几十块买了新板子，搬完板子之后，好了。

DALI104

lgs1977 发表于 2024-12-13 07:11
先搬个板再说，我修的一台给自己用的j505也是一样，原装板子修了过孔，断线，磁带能用了fm时得时不得，查遍 ...

多谢指导
还是想趁这个机会熟悉一下这个机器的调频工作原理

whswhs1975

高手才能修这

和平场

修收音机，最好是有齐全的仪器设备，逐步由高放，中频，控制部分去检查，才能容易找出故障点，从你的描述来看，要着重检查中频部分，如果有仪器（FM信号发生器和频率计），可以给高频电路加上一定的VT电压，检查TA8152有没正常的中频输出信号，如果正常，再检查TA8132的中频信号通道，有没正常。 PLL锁相环控制的收音电路，主控MCU会对比本振OSC电路的频率输出作取样，和自身产生的参考频率做比较，有误差，中频电路会输出反馈信号到MCU,然后MCU就会输出VT电压去调整高频的OSC电路。 你现在调台没VT电压变化，有可能是OSC本振电路没工作，也有可能是中频电路输出不正常。

DALI104

和平场 发表于 2025-1-2 11:01
修收音机，最好是有齐全的仪器设备，逐步由高放，中频，控制部分去检查，才能容易找出故障点，从你的描述来 ...

多谢指导
个人也怀疑是本振工作异常导致MCU将VT电压降至最低值了。因为维修手册上说了低端87.5MHz时VT是1v，而高端108MHz是8v+，所以推测本振频率过高很多才会被MCU一直把VT降到了几乎最低值了。这样的话估计变容二极管故障的可能性就比较大了。

和平场

变容二极管一般不会坏的。

DALI104

和平场 发表于 2025-1-2 16:49
变容二极管一般不会坏的。

好吧，再测一下本振电路各元件参数，实在不行就换元件试试
