索尼555esj卡座 电平表校准疑问

xiatian118

索尼555esj卡座电平表校准如下图。
按照手册的要求，需要通过信号发生器向卡座line in输入315Hz 0.25（-10db）的信号。调整软件信号发生器的输出，并用数字毫伏表进行测量，但是测量值为0.25v时，电平不是-10db。
调整到数字毫伏表检测为-10db时，电压不是0.25。不清楚怎么得到0.25（-10db）的信号，难道是毫伏表不准确？
有些朋友让我以0.25v电压为准，不去管-10db电平，但是下面的第2项目中的+10db应该也是指毫伏表的检测值吧。诸如此类，在手册中不少地方对于检测值既给出了电压值也给出了电平值，不知道以哪个为准。
另外，手册中电平表校准记载为第十步骤，但是能否提前进行电平表校准。

乡村猎手

交易区新帖推荐

得知道你数字毫伏表的dB是dBm还是dBV, 你提到的”调整到数字毫伏表检测为-10db时，电压不是0.25“，那电压是多少呢？
dB是一个相对单位， -10dB 就是1/3 ,  上面提到的-10db 0.25V, 就是用毫伏表的dBm档就是 0.775V的 1/3 , 差不多就是0.25 ,  如果是dBV档-10dB 就是1V的1/3 ,大约0.33V.
上面的说的可能不严谨，但差不多就是这么回事。 你朋友说的对， 输入直接输入手册上要求的电压即可。

liebdeckwm

大概就是二楼卡友说的情况吧。dBm（也有称dBu）的基准是0dB = 770mV, dBV 的基准为0dB = 1 V。 0.25V 大约是-12 dBV。请楼主查验一下吧。好像大多数卡座使用dBm (dBu)，有些公司喜欢用dBV （如先锋，中道等）

gujiecmzx

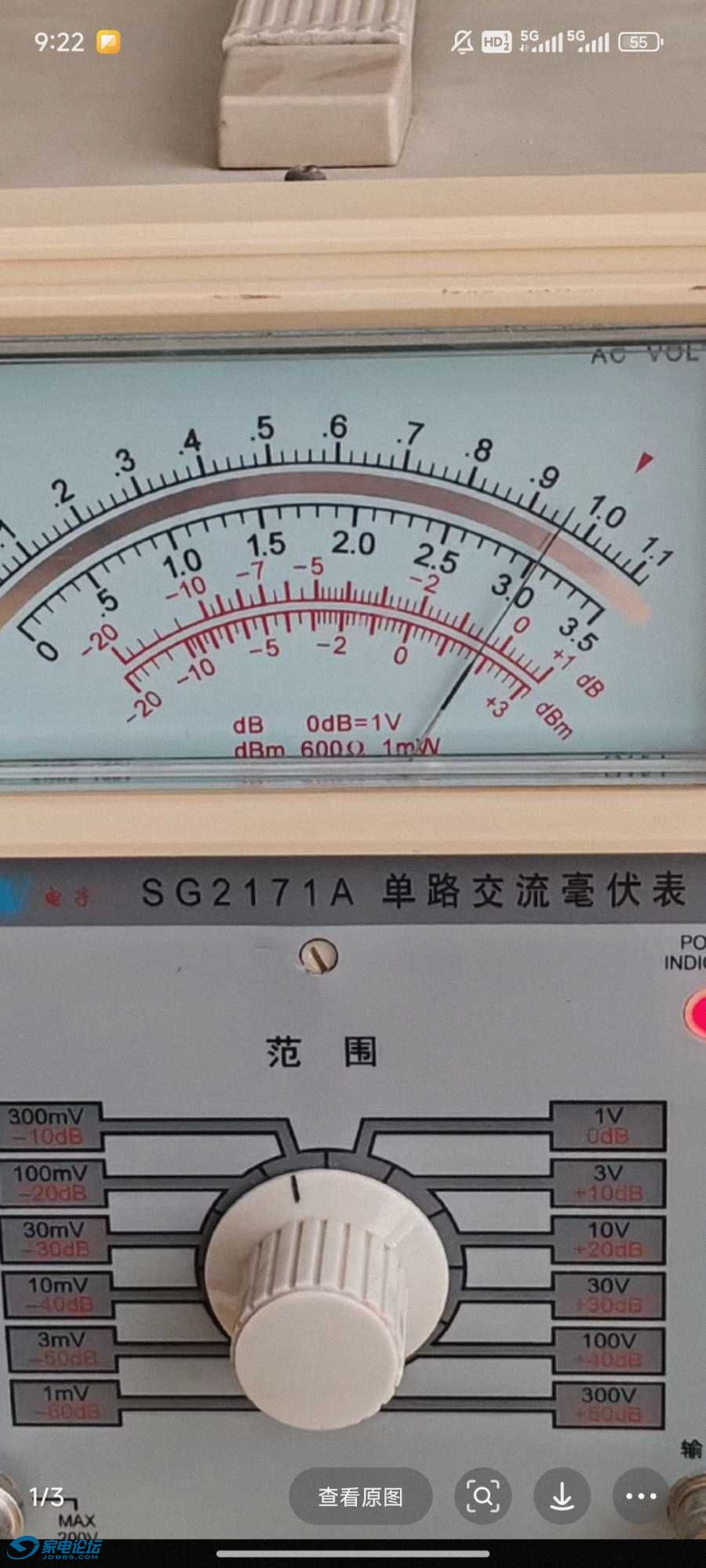

我看了下毫伏表，显然0.25v对应的是-10dBm
有电压值时，当然是以电压为准，因为这个值是不会错的！



不过这个手册的问题是输出10dB没有给出电压，不过我们从电平表灯全亮这句话，可以推算出电压！
其实就是电平表灯10dB，也就是说比0dB大10dB，0dB时的电压维修手册有写，是维修手册值0.32乘250除160等于0.5V，然后再加10dB，大概3.1倍，即是1.55V

如果看毫伏表的dBm档，那也应该是10dBm(是不是？)
索尼这维修手册写的真的是一坨屎！
简单问题复杂化！
校准电平表，简单的方法应该是一个低值(-20dB)，一个标准值(0dB)，一个最高值输入(10dB)，指示和输入线性即可！

医者

这个检测的时候输入和输出为什么都要增加几十K的阻抗（电阻）呢？

xiatian118

交易区新帖推荐

感谢以上各位大佬的解惑。现在毫伏表不在身边，但估计测量时电平选择的是dBv，之后选择为dBm再试下。
另外，电平表校准步骤，虽然是第十步骤，但是能提前进行校准吗。

卡座磁带小店

孰我直言，卡座上有几个地方不建议个人做校准，比如电平表基准校准，磁头方位角，偏磁电流，硬性去校准的话，除非你要对性能参数下几个台阶无所谓，校准方法正不正正确我就不说了，简单一个左右声道一致就很难做到，我觉得你还是尽量选择相信生产厂家的工艺水平吧。

xiatian118

医者 发表于 2024-11-28 15:13
这个检测的时候输入和输出为什么都要增加几十K的阻抗（电阻）呢？

依据我的经验，现在的豪伏表与卡座之间不加47Ω直接连接也是可以的。
我估计可能写手册的时候所使用的设备都比较老式，需要增加一个电阻。
特别是手册中要求在信号发生器与卡座之间还增加一个衰减器（アッテネータ），但是现在的设备明显不需要了。

xiatian118

卡座磁带小店 发表于 2024-11-28 16:00
孰我直言，卡座上有几个地方不建议个人做校准，比如电平表基准校准，磁头方位角，偏磁电流，硬性去校准的话 ...

这台卡座是专门为了学习调标的，为此连实体示波器都买了。
既然将这么老的设备作为爱好，当然不只是为了听个响还需要对其有更深的了解。
投入了很多，不弄清楚不甘心。

卡座磁带小店

xiatian118 发表于 2024-11-28 16:16
这台卡座是专门为了学习调标的，为此连实体示波器都买了。
既然将这么老的设备作为爱好，当然不只是为了 ...

拿旗舰卡座练习手艺，佩服佩服😀😀

卡座磁带小店

xiatian118 发表于 2024-11-28 16:16
这台卡座是专门为了学习调标的，为此连实体示波器都买了。
既然将这么老的设备作为爱好，当然不只是为了 ...

建议同样的机器买两台，一台到处测测看看，一台做对标测量参考值来用。比如这电平表基准问题，你应该先用状态正常的卡座分别测量-40dB-30dB-20dB-10dB-4dB  0dB 2dB 4dB  6dB  8dB的相应电平表点亮电压值并做好记录，不这样做的话，我可以确定你会越调越乱。

gujiecmzx

不管是旗舰卡座还是什么接近全新的卡座，几十年了，都不可能是出厂状态那么标准，一般来说日本过来一手的，完全没有动过的，误差会小些，大家如果要求高的，自己标调下也是没有问题的，这也是一种乐趣，当然需要时间和金钱投资，也可能会调乱。

测试带当然也保存了很久，但是除了电平可能略有衰减外，其他指标只要没有发霉，都是没有问题的。

就像大家用的都是几十年前的磁带，不也能达到很好的录放效果么。

反之，有些卖家在售卖卡座时，说尽华丽之词，什么99新，达到出厂状态，完美标调等，但却不拿出实际的测试结果，买家到手后对效果不满意，就会产生自己动手调整的想法。

举个很简单的例子:个别卖所谓带箱说新机器的，状态是否真的符合描述？飞傲新出的磁带机在出厂检测调整的时候，是否进行了严格调整？使用的测试带和调标仪器是不是太差了？

xiatian118

卡座磁带小店 发表于 2024-11-28 16:21
建议同样的机器买两台，一台到处测测看看，一台做对标测量参考值来用。

机器太贵，买两台一样的机器不现实。而且就是买了，也无法保障机器的各项指标都达标，毕竟30多年快40年的机器了。我手上另一台索尼的卡座用各种测试带测试都很达标，特别是抖晃率0.02左右就和新出厂的机器一样，所以只能拿这台555学习调标了。

xiatian118

在关于相位角的调整时，如下面的图所示，在第2项中要求使左右声道的输出成为最大。
并且，在左右声道的最大输出点不一致时，根据我观看到的一些文字资料和视频资料，以往解读为将左右声道的最大输出点调整为相差0.5dB以内。
但是，在研读日文手册后，我认为手册的真正意图是将左右声道的输出调整为一致，并且调整后的左右一致的输出值与
各声道的原本的最大输出相差0.5dB以内。
不过通过对比，以上两种方法最终的实操结果其实相差不大。不知道各位是怎么操作的。

卡座磁带小店

xiatian118 发表于 2024-11-28 16:29
机器太贵，买两台一样的机器不现实。而且就是买了，也无法保障机器的各项指标都达标，毕竟30多年快40年的 ...

嗯，这样也可以，有一台备用的就可以了。
