松下J27色差板焊点脱落如何飞线？？

扬州支持者 · 发表于 2024-10-18 05:25

您需要登录才可以下载或查看，没有账号？注册

x

一台情感深厚的松下J27之前长期闲置

最近维修，

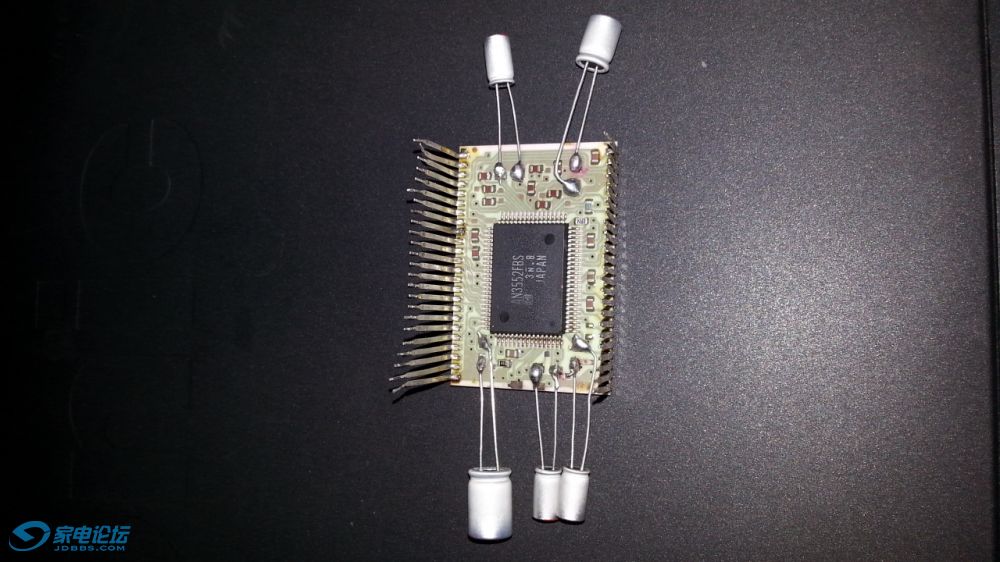

色差板如图

用户反应，带三菱520芯片的色差板换电容成功率比较低

偶用0.6铜线延伸出来，届时换几种电容就容量了

不需要反复拆卸

如今右边第二个电容正极焊点脱落

如图

望高手不吝赐教，指点迷津

扬州支持者 · 发表于 2024-10-18 05:35

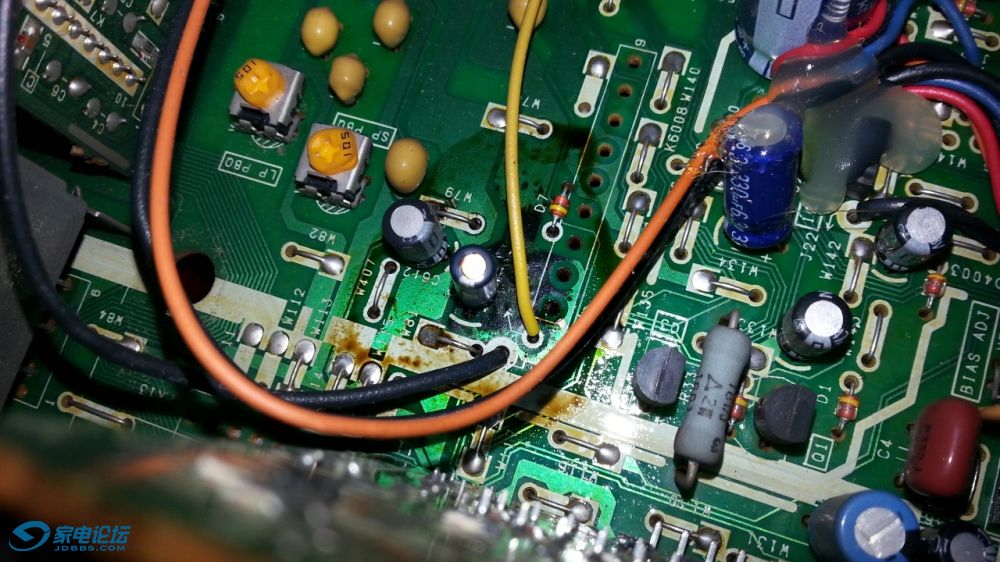

色差板附近的C17 C612两个电容漏液

已经换成固态电容

该机长期闲置，电源盒不通电，全换电容后恢复正常

图像正常，

色差板铝壳通病，偶提前更换一些

如果不提前更换

图像失常，故障点未必在色差板

端子板会一片故障

届时麻烦了

扬州支持者 · 发表于 2024-10-18 05:49

松下J27电源盒一个400V1违法的电容实在是厂家糊弄用户

偶从一台残废的SJ50电源里拆一个400-68电容这次管够

扬州支持者 · 发表于 2024-10-18 05:54

换的固态电容

白白净净圆圆鼓鼓

看得舒服用的放心

有的用户把SJ50 HD82100主板全换成固态电容

出发点都是好的

导致SJ50图像失常有杂纹

82主轴电机不转

固态电容莫能乱换

xiaoganglu · 发表于 2024-10-19 20:21

那里有说法固态电容就耐用？网上一片固态固态的像着了魔似的。

yutaohu · 发表于 2024-10-20 13:18

为了拆换这块小板上的电容，我买了插座，折腾得够呛，最后发现集成电路坏了，气的我把手机都砸了

扬州支持者 · 发表于 2024-10-20 15:02

这块牢房式栏栅式的图像陶瓷板，用户反应为高速电路。
液态电容比固态电容出电快，偶在F55HD100色差板换过固态电容，都失败，液态的仅成功一块

换电容不难，

难的是数次更换后，图像故障依旧，叫人心生顿挫，疑惑不解。

胖没有错 · 发表于 2024-10-20 19:18

本帖最后由胖没有错于 2024-10-22 09:24 编辑

扬州支持者发表于 2024-10-18 05:35
色差板附近的C17 C612两个电容漏液

怪不得,是自己更换的固态电容, 原来还在疑惑J27那里会有固态电容呢?

扬州支持者 · 发表于 2024-10-21 05:16

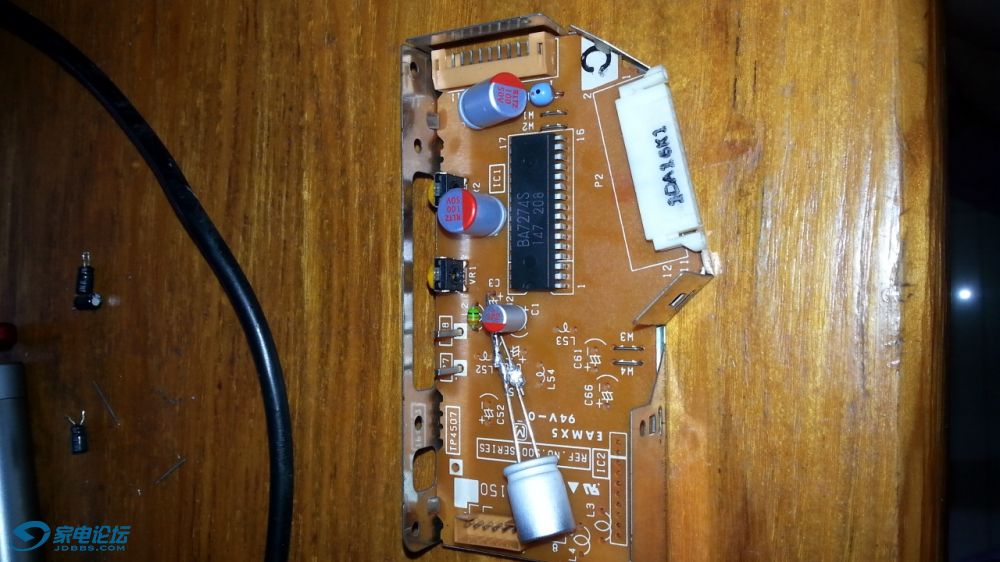

如图 HD82陶瓷板换成五个固态电容

失败无效

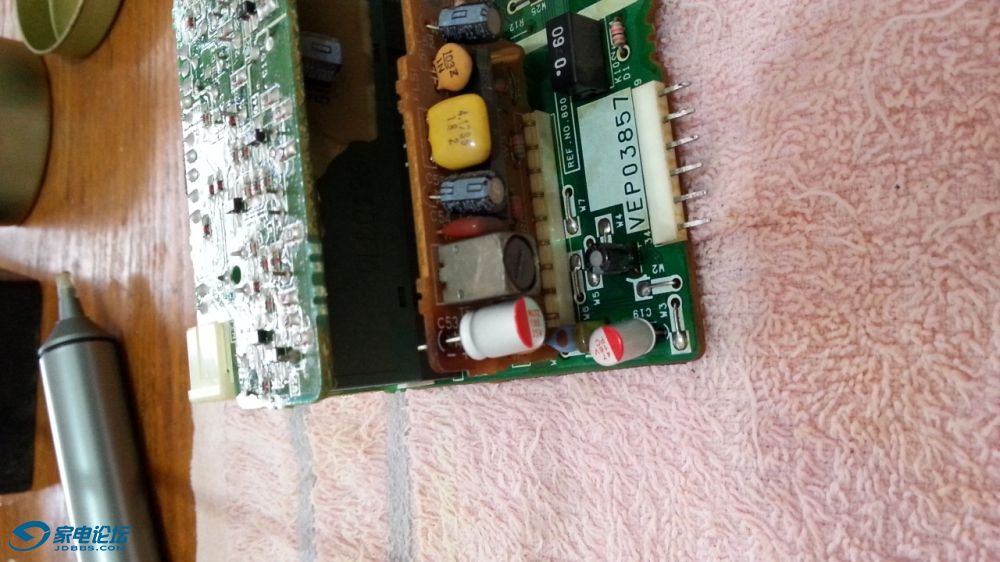

改良版的VEP03A57换成固态电容成功

C21位置为无极电容偶的这块没改过来

如果播放图像暗淡发白

先不急换电容

将该板上的PB LEV电位器旋转试试

如果外接输入图像发暗发白

将该板上的EE LEV电位器旋转试试

扬州支持者 · 发表于 2024-10-21 05:24

常见的松下HD82J27AG4700等机

电源磁鼓放大器面板端子板都可以全换成固态电容

大主板莫能全换

H550磁鼓下面三个无极电容空间特小得换成无极的陶瓷贴片电容

扬州支持者 · 发表于 2024-10-21 05:45

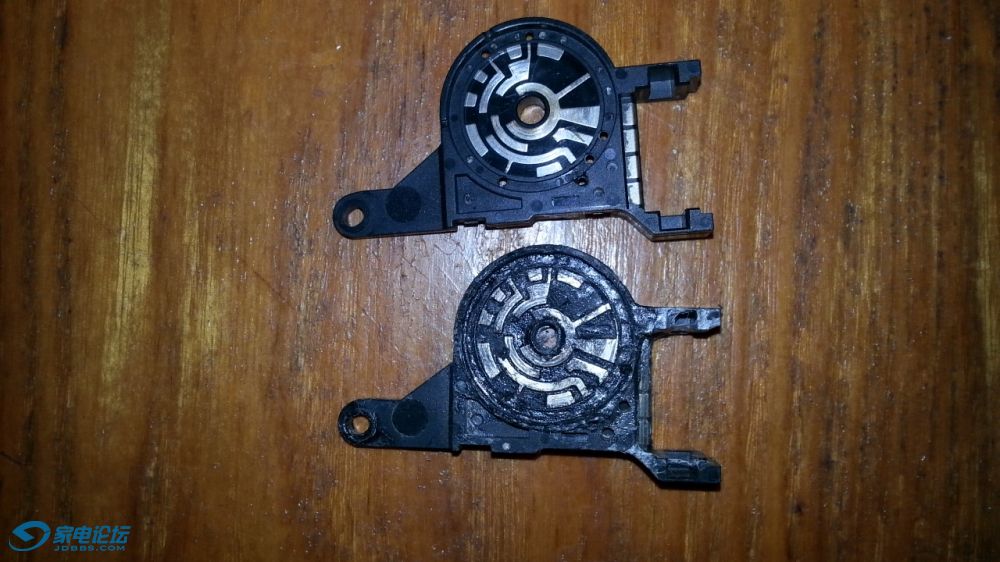

两个方式状态开关

其中一个铜道乌黑乌黑偶贪图洗板水的洗白功能

一洗之下塑料被腐蚀报废了

另外一个用温水泡了，用棉签加白油旋转清洗干净

最后加蓝色雅马哈摩托车机油润滑防止日后再度氧化发黑

至今安然无恙

晗昸 · 发表于 2024-10-21 07:48

J27维修学习了
