爱华组合音响卡座播放无声音

波音707

18073309062 发表于 2024-10-9 15:27
问题出在我圈起来的这块板子上吗？老板大人

那个地方都是卡座机芯控制电路，故障不太可能出在那里。
顺着磁头输出屏蔽同轴线找，就找到磁头输出前置放大板，故障也不太可能出在磁头输出后的第一级放大器上，因为不太可能1卡、2卡共用一个磁头输出第一级放大器。因为1卡、2卡都没有声，在1卡、2卡共用的磁头输出放大部分里面找故障点，或者是1卡、2卡共用磁带静音开关电路坏了，或者是1卡、2卡共用的线路放大器坏了。你去找电路图，找不到电路图看到了电路板上的音频放大集成电路块型号去查它的工作电路图。

18073309062

交易区新帖推荐

波音707 发表于 2024-10-9 16:08
那个地方都是卡座机芯控制电路，故障不太可能出在那里。
顺着磁头输出屏蔽同轴线找，就找到磁头输出前 ...

我把机器里面从磁头出来的走向电路板拍照给你，帮忙看看可能是哪个元器件坏了

18073309062

18073309062 发表于 2024-10-9 10:57
收音，磁带，cd的选择开关在哪里

你是好人，很耐心的指导，只是我才疏学浅，不理解你的意思，我方便加你微信，请你指导吗？

波音707

你就在这里贴照片，大家共同帮你研究吧

18073309062

波音707 发表于 2024-10-9 23:36
你就在这里贴照片，大家共同帮你研究吧

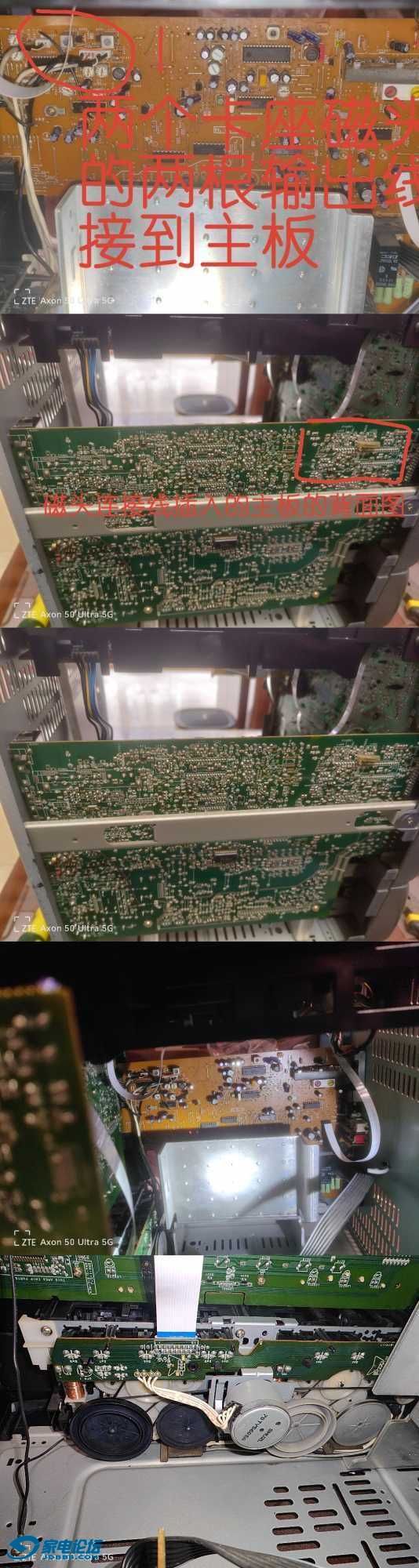

我大概按照磁头输出线编辑了一下几张照片，请帮忙看看哪里的问题，谢谢各位大佬了

18073309062

交易区新帖推荐

波音707 发表于 2024-10-9 23:36
你就在这里贴照片，大家共同帮你研究吧

我大概按照从磁头的输出线的顺序编辑了一下照片，请各位大佬帮忙看看哪里的问题，先谢了

18073309062

18073309062 发表于 2024-10-10 08:23

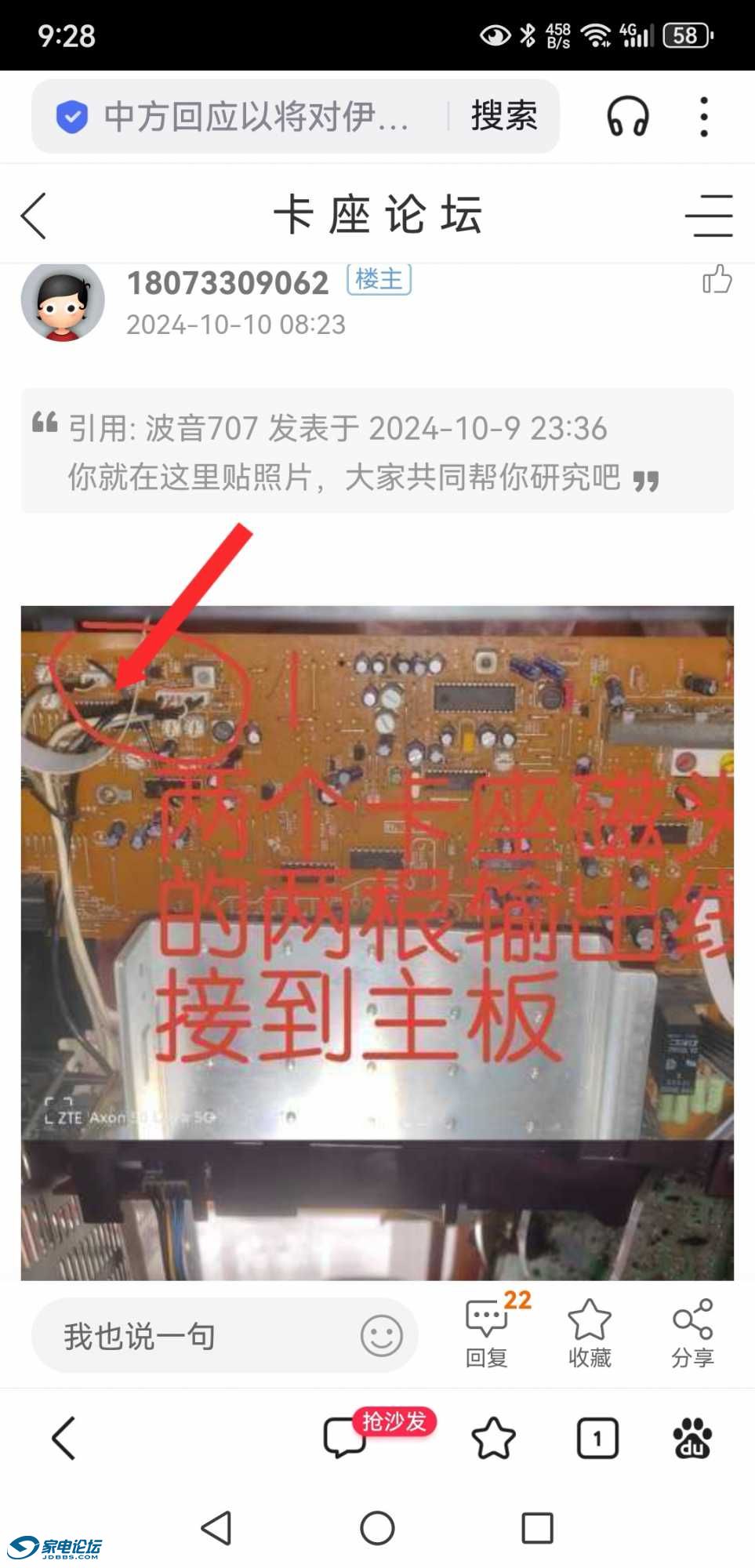

我大概按照从磁头的输出线的顺序编辑了一下照片，请各位大佬帮忙看看哪里的问题，先谢了

照片在手机里很清楚，发到论坛就不清楚了，我不知道什么原因

波音707

18073309062 发表于 2024-10-10 08:23
我大概按照从磁头的输出线的顺序编辑了一下照片，请各位大佬帮忙看看哪里的问题，先谢了

你先去找Z1800的电路图。如果找不到Z1800电路图按照电路板上的音频放大集成电路块型号去查这些集成电路的工作电路图，大概就能判断哪一个集成电路块是磁头输出之后第二级放大集成电路块，第二级放大集成电路块很可能是1卡、2卡共用的

波音707

你先查箭头指向这块集成电路电路图应用电路图。看照片，1卡、2卡磁头输出信号第一级放大集成电路块可能是共用的

18073309062

波音707 发表于 2024-10-10 09:34
你先查箭头指向这块集成电路电路图应用电路图。看照片，1卡、2卡磁头输出信号第一级放大集成电路块可能是共 ...

那就有可能是第一级的放大集成电路芯片坏了吧，能不能从电路板上看走向，确定二级放大的集成电路块？

波音707

18073309062 发表于 2024-10-10 10:40
那就有可能是第一级的放大集成电路芯片坏了吧，能不能从电路板上看走向，确定二级放大的集成电路块？

不一定是第一级的放大集成电路芯片坏了，只是现在从照片看，1卡、2卡磁头输出信号可能共用第一级放大集成电路块，所以有可能是共用的第一级放大集成电路块坏了，只是有这个可能。
我不能从电路板上看走向确定二级放大的集成电路块，你目前的条件可以从附近的集成电路块型号下手。
就目前，还是第二级放大的集成电路块坏了的可能性大于第一级放大集成电路块坏了的可能性

18073309062

波音707 发表于 2024-10-10 11:12
不一定是第一级的放大集成电路芯片坏了，只是现在从照片看，1卡、2卡磁头输出信号可能共用第一级放大集成 ...

我发电路图，麻烦你帮我找到第二个放大的集成电路芯片是哪个好吗
