整理几种常见分离式独立调整三磁头

  [复制链接]
咝咝入扣

77

主题

4860

帖子

78

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2018-4-9
发表于 2024-9-28 18:04 | 显示全部楼层 |阅读模式

马上注册 家电论坛，众多有奖活动等你来参与！

您需要 登录 才可以下载或查看，没有账号？注册

x
本帖最后由 咝咝入扣 于 2024-9-28 18:05 编辑

本帖缘于这个话题：（剽窃）SONY 生产过用68411磁头的 TC-K777ESII 吗。另发主题是为了便于查阅。

目前常见的几种分离式独立调整三磁头结构，笔者知识面有限，欢迎卡友提供更多其它品牌此类型卡座的资料补遗。
一、A&D卡座中使用的分离式三磁头（代表机型：GX-Z9100EV）
组装图
A&D EV_1.png
磁头调节螺丝示意图
A&D EV_1.jpg
A&D EV_3.png
磁头调节特点：录音磁头是在磁头承载体上的调节，因此1、2、3号螺丝的变化会同时影响录音磁头定位参数，4、5、6号螺丝调节只对录音磁头有效，不会影响放音磁头定位参数。4、5号螺丝在维修手册中也没有针对性的说明，看来这一步也是不建议服务站或个人调节。

雅佳A&D 9100系列同样有两种磁头架构，9100/9100EX及此前机型Z7000/Z9000使用的是下图这种一体式的，在此列举一下以示区别：
组装图
A&D EX.png
磁头调节螺丝图
A&D EX_2.png
A&D EX_3.png
可以看出区别。
二、NAKAMICHI卡座中使用的分离式三磁头（代表机型：CR-40）
组装图
磁头调节螺丝示意图
磁头调节特点：磁头高度和倾角调节螺丝除了可以独立调节，还通过一个中间齿轮实现同步调节。放音磁头与录音磁头的调节互不干扰。
三、SONY卡座中使用的分离式三磁头（代表机型：TC-K777ESII）
组装图（无）

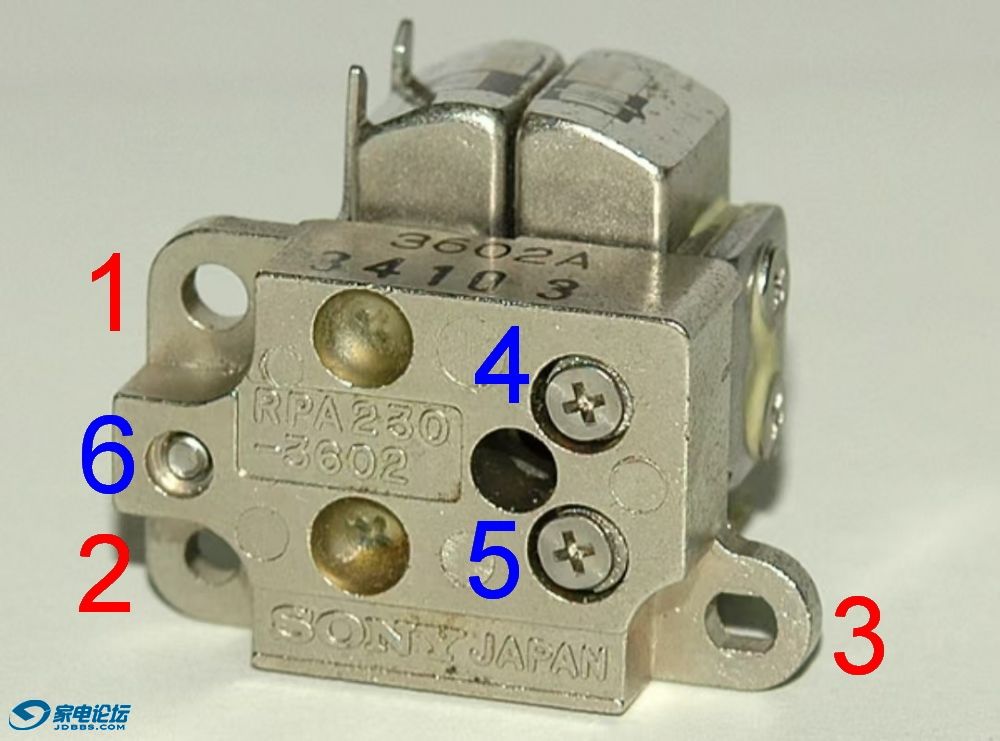

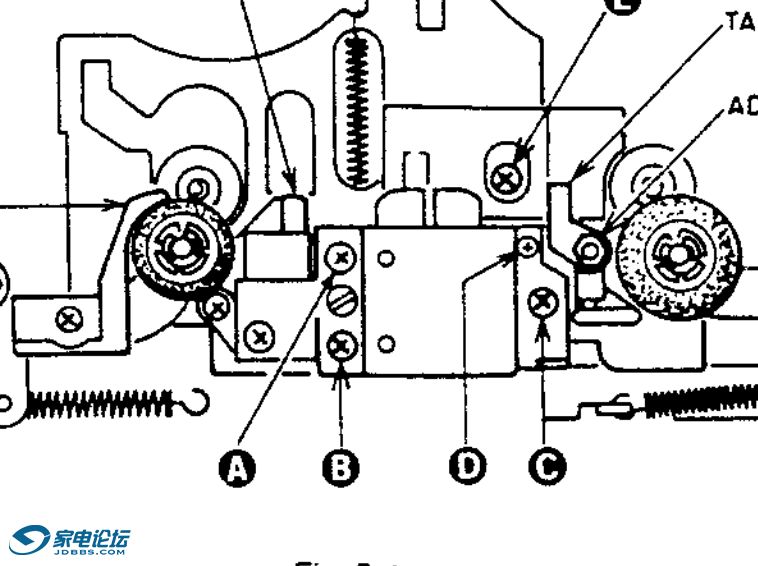

磁头调节螺丝示意图
磁头调节特点：4、5号螺丝正如豆兄所说只能在生产线特殊工装位上才能调节。1、2、3号螺丝的变化会同时影响录音磁头定位参数，6号螺丝调节只对录音磁头有效，不会影响放音磁头定位参数。
四、VICTOR卡座中使用的分离式三磁头（代表机型：TD-V931）
组装图

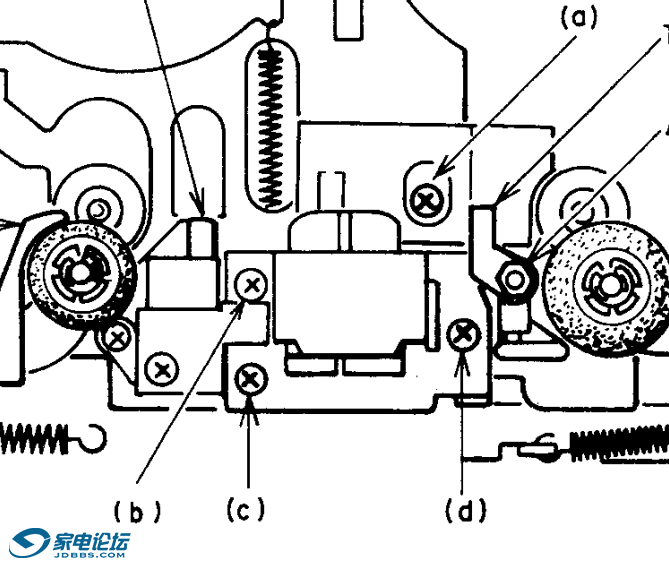

磁头调节螺丝示意图
调节特点：放音磁头与录音磁头的调节互不干扰。
721的维修手册里面还特别说明了放音磁头要比录音磁头凸出：
五、各型分离式三磁头卡座磁头调节螺丝功能表

评分

参与人数 2威望 +5 金钱 +200 收起 理由
ytqfrank + 100 很给力!
棋盘子龙睛 + 5 + 100 赞一个!

查看全部评分

总有一种成就感、满足感、喜悦感伴随着各种折腾之后油然而生
回复

使用道具 举报

天高鸟飞

1

主题

25

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2022-10-24
发表于 2024-9-28 18:34 | 显示全部楼层
谢谢楼主提供资料！
回复 支持 反对

使用道具 举报

宏声3

1

主题

206

帖子

8

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2022-10-18
发表于 2024-9-28 19:43 | 显示全部楼层
学习篇，谢谢分享。
回复 支持 反对

使用道具 举报

liebdeckwm

3

主题

3232

帖子

6

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2015-10-25
发表于 2024-9-28 19:46 | 显示全部楼层
TEAC V-970X / 870 是独立可调式三磁头。20多年前我曾短暂拥有过V-970X，是帮朋友买的。当时发现录音不佳（但磁头完全没有磨损），后发现录音头可调，终于搞定录音。现在具体调哪个螺丝已记不清了。

回复 支持 反对

使用道具 举报

liebdeckwm

3

主题

3232

帖子

6

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2015-10-25
发表于 2024-9-28 21:05 | 显示全部楼层
找到V-970X / 870 的磁头图片了。

回复 支持 反对

使用道具 举报

咝咝入扣

77

主题

4860

帖子

78

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2018-4-9
 楼主| 发表于 2024-9-28 22:59 | 显示全部楼层
射版主加精
总有一种成就感、满足感、喜悦感伴随着各种折腾之后油然而生
香港弦声音响
回复 支持 反对

使用道具 举报

amiable

34

主题

2498

帖子

149

威望

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

交易诚信度
9
注册时间
2002-11-18
QQ
发表于 2024-9-29 10:59 | 显示全部楼层
总而言之，言而总之，工具不全，技术不行，经验欠缺，就别手欠~~
回复 支持 反对

使用道具 举报

lswj

20

主题

797

帖子

0

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
35
注册时间
2004-6-17
发表于 2024-10-2 20:07 | 显示全部楼层
收藏起来
回复 支持 反对

使用道具 举报

hschsc73

0

主题

190

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2011-5-16
发表于 2024-10-4 23:18 | 显示全部楼层
谢谢楼主提供资料！
回复 支持 反对

使用道具 举报

haobian

5

主题

87

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2020-4-9
发表于 2025-2-11 09:40 | 显示全部楼层
呐，这个就叫专业
回复 支持 反对

使用道具 举报

黑子2

0

主题

3114

帖子

0

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
2
注册时间
2006-8-16
发表于 2025-2-11 12:22 | 显示全部楼层
中道那个磁头才叫大工程
回复 支持 反对

使用道具 举报

窗角一抹蓝天

61

主题

2080

帖子

7

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
28
注册时间
2012-2-5
QQ
发表于 2025-2-11 13:24 | 显示全部楼层
热爱啊
F:\图片\1366a768\3-120302164416122
回复 支持 反对

使用道具 举报
