有了维修资料的支撑，就有了动手一试的底气。8月份拍了台日版ST-S333ESG，9月初收到。在经历了一段时间的摸索后，改频实验终告成功。改频后在本地能接收到40个以上的电台。听音感觉是音质明亮、干净，灵敏度高，的确是台好机。
以下是整理的改频要点，过程里的摸索细节就不详述了。
先把机翻的333ESG维修手册发在前面：
-----------------------------------------------------------------------------------------------------------------

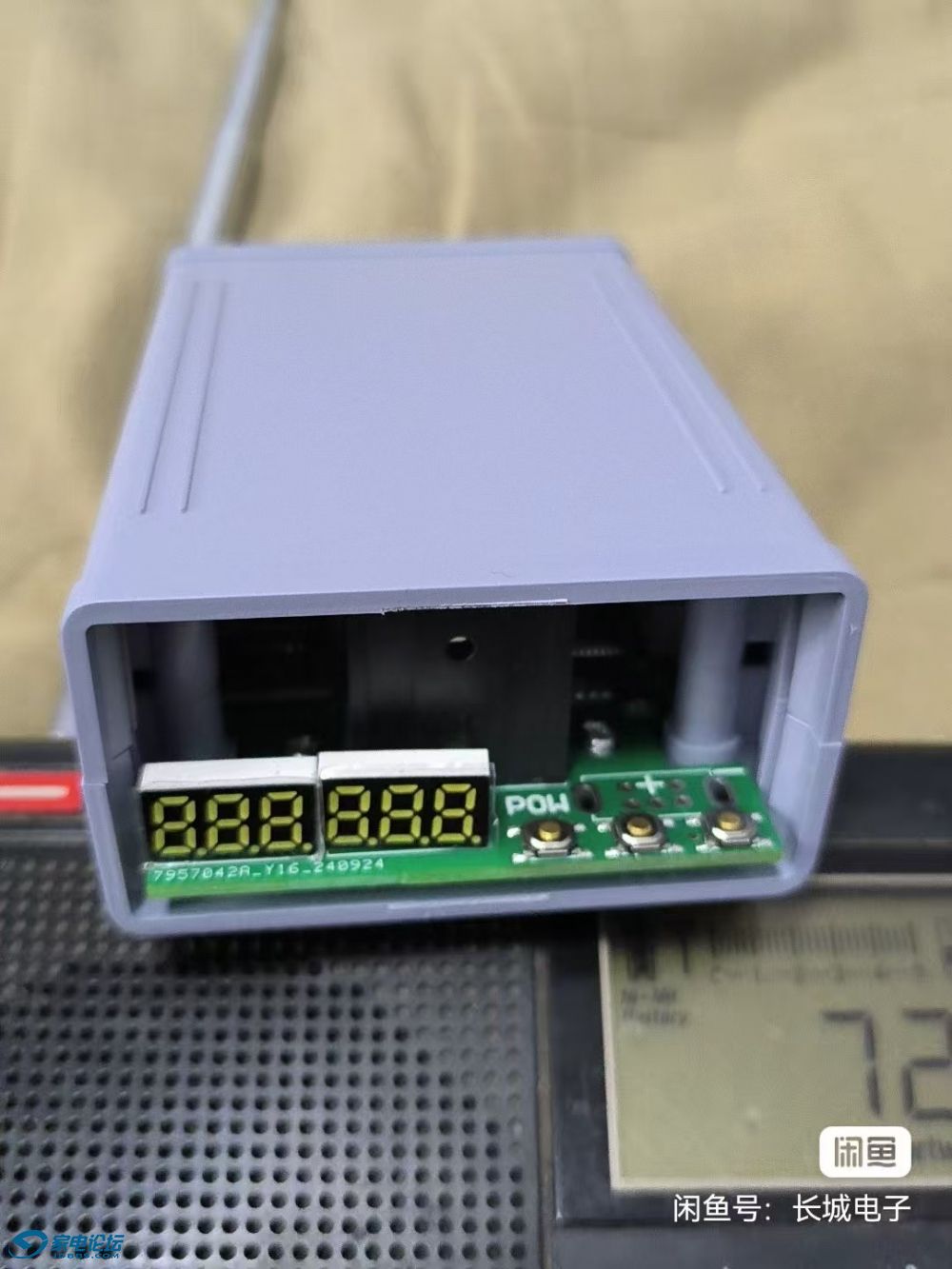

日频原装SONY ST-S333ESG改国频方法 一、显示改频 对照着增加这个二极管就OK，装好后先按住面板上的0和9，再按电源开关按键开机，就会显示87.5了。需要重置是个彩蛋操作。 显示改为87.5~108后锁定在之前能接收到的88.3MHz频率上，无论怎样调都还是那个台。测量Q522的c极电压为29.6V。尝试调节L104，并不能改变Q522 c极电压。 二、改本振线圈 将L104拆下，短接两圈（也就是将紧挨着的三根漆包线刮掉表皮然后焊锡短接起来）后装回主板，通过调节测量R527/R529交点调谐电压已满足手册上标注的8~21V。

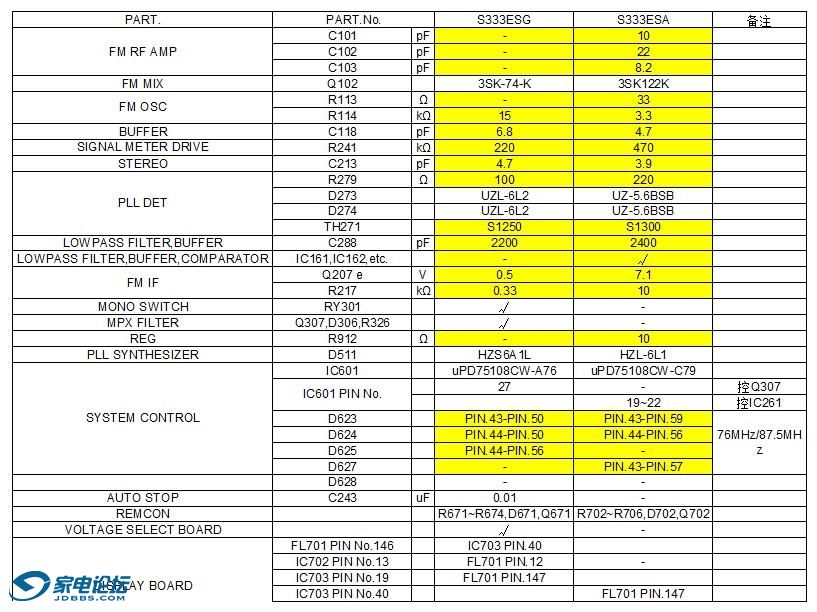

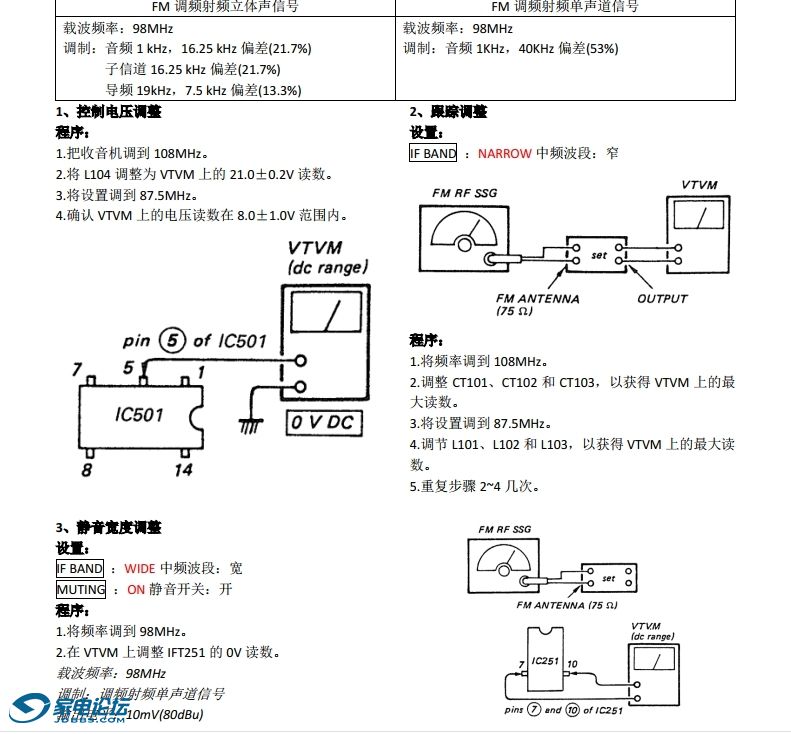

三、改高放LC谐振电路 根据此前对照日频ST-S333ESA与美版ST-S333ESG、欧版ST-S770ES所整理的电路差别对照表，拆下C101、C102、C103、C108，C101处用跳线短接。为便于按维修手册步骤调整，闲鱼上找到了一款迷你FM信号发生器。 根据维修手册2进行初步调整。但调整过程发现CT102/L102调节作用不明显，且所接收的电台信号很弱杂音大，电台空白处不是纯净的白噪音，带有爆豆声。反而跳过高放将天线信号直接连接到混频输入端所得到的接收效果更好。说明高放电路不在工作状态。检查电路，尝试将未拆除的C106拆掉，接收状况马上改良。770ES电路图上CT101、102、103的标值为10pF，而333ESA上并联在侧的C103、106、108为8.2pF，可见其对LC谐振电路的影响有多大。 四、统调 依照维修手册步骤进行就是。若没有FM信号发生器，可利用能接收到的电台进行统调，比如频率高端107.7MHz，频率低端88.3MHz。在此补充一下具体的操作细节： 1、如何量化调节步骤2：用数字万能表测量FM信号电平节点电压，在主板上找到R243，电阻哪一头都可以，通过调节步骤使读取的电压值达到最大。 2、关于步骤5的勘误。步骤5配图中，在电路图和实物上是找不到IC203的所在，IC203根据引脚数量判断实为IC251。 3、在没有专业仪器的情况下，业余标调关键执行步骤1～3，5～7步就可以了，接收效果能达到质的变化。 4、拆改高频、本振的电容和电感线圈时颇考验操作技巧，因为这几个元件都“躲进”了主板与底盘边缘的角落里面，不好下烙铁。最保险的方法是把主板从底盘上拆下来，但这样动作比较大，要拆后板和松掉主板上的螺丝。我是不拆主板把烙铁伸进去小心操作完成的。 最后贴一下改频实操对照图，图中标注白色是改显示，红色是拆除的电容，蓝色是拆下来改，紫色是测量电压，绿色是主要调节步骤：
|
