求助松下等离子显示器TH-50PHW6CH（已解决）

赤心永恒 · 发表于 2024-9-13 22:17

GGGYGYGY 发表于 2024-9-9 21:53
在机内电源，线路负担得了的情况下，尽量多装几个风扇以提高冗余度，我们不差那点电费。

老师：
费经周折，买的合适的风扇和延长线今天终于如愿到了，这台机子风扇安装孔位是呈等边形排列的，一般机子的不好改装，买的58PZ700C的风扇（之前买过一次结果那位卖家第二天发货时说没找到，想要用其它的替换但太高、形状偏差太大只好放弃）。刚开始没有太注意只觉得形状和孔位可修改后改装，58PZ700C的是两个9㎝的一个8㎝的，看了电流参数一致，估量了一下，果断改装开孔安装，两个原来的风扇被我安装在了中间并在了一起，中间可以共用一个螺丝位，这个过程比较顺利。安装好后拔出预留的屏蔽插头，插上新的风扇的插头，试机，一切OK。
盖背板时，发现9㎝风扇的上面顶住了盖板内沿半厘米的样子，只好拆下来，干脆调平，这个过程有点费心思，不过用现有小物件调整了一下。内部有个8㎝的取电是把线引出来，为了风道更好，外面加了两个风扇“堵住”上沿多余的网孔，用的两个9㎝的较高转速风扇串联起来，再与这个内部的风扇并联，接上家里空余的12V的电视机顶盒电源。效果非常的好，运行两小时背板除了出风口外都是凉的。

赤心永恒 · 发表于 2024-9-13 22:20

之中一并加了几个屏蔽磁环

赤心永恒 · 发表于 2024-9-13 22:24

外面的两个9㎝风扇与里面的风向一样，都是一致往外排风

GGGYGYGY · 发表于 2024-9-14 11:45

赤心永恒发表于 2024-9-13 22:17
老师：
费经周折，买的合适的风扇和延长线今天终于如愿到了，这台机子风扇安装孔位是呈等边形排 ...

不错不错，等天气凉快欢迎来我这里帮忙改造一下。

赤心永恒 · 发表于 2024-9-14 11:53

GGGYGYGY 发表于 2024-9-14 11:45
不错不错，等天气凉快欢迎来我这里帮忙改造一下。

好的，向老师学习，愿意效劳！

赤心永恒 · 发表于 2024-9-26 16:55

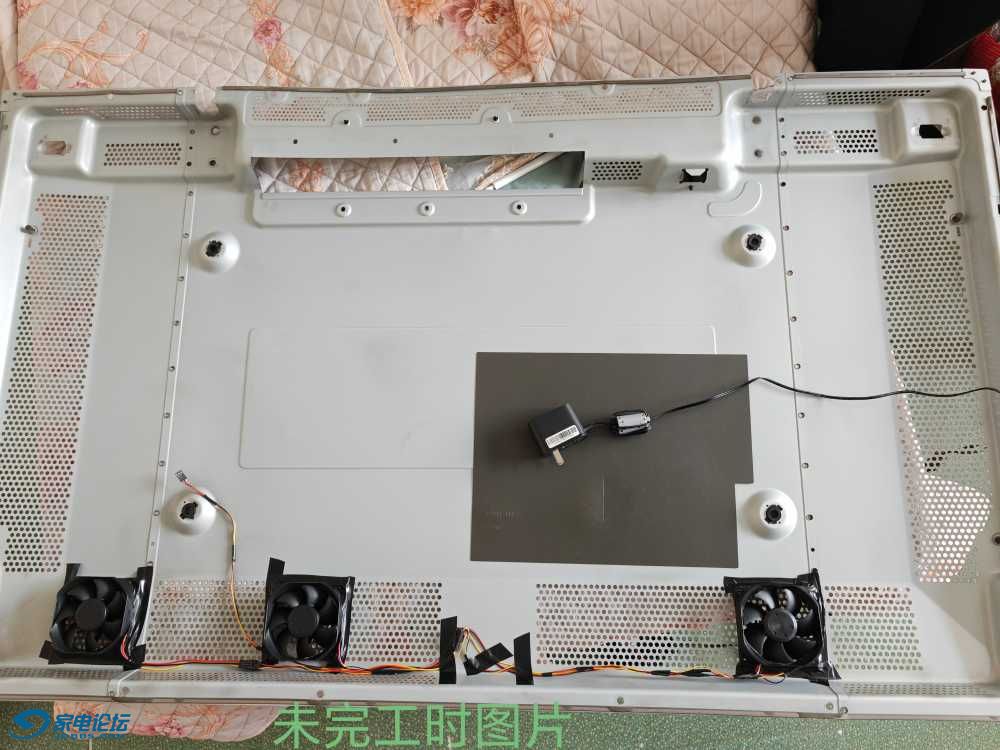

补几张图片，加的几个别的品牌的滚珠风扇尽管串联但声音依旧有点大，换为松下自用的了，里面加了几个屏蔽磁环，顺势把芯片和电源上加了一些散热片，用倍能事达导热硅胶粘的，很牢固取不下来，不用担心松动掉落的问题，就是电源和功放板上的不好看，尤其电源，是原来的三倍以上的容量和散热面积吧，风扇都内置了，4个是主板上供电控制，另外四个引出机外12V机顶盒电源供电，天气凉时用系统的4个，夏天天热时8个风扇同时开启，声音不耳朵贴近基本听不到，故可以忽略。坐沙发上手机拉近摄像头拍了两张图片，比较模糊，但稍正常一点，给大家看一看，不好意思了。这个信号转换器盒子比较旧，因原来使用时间长里面都变颜色了，估计老化严重。已重新买了一个比较新的，明天估计会到，到时换上应该会有变化
