索尼d6c左声道声音很小故障

往昔如梦

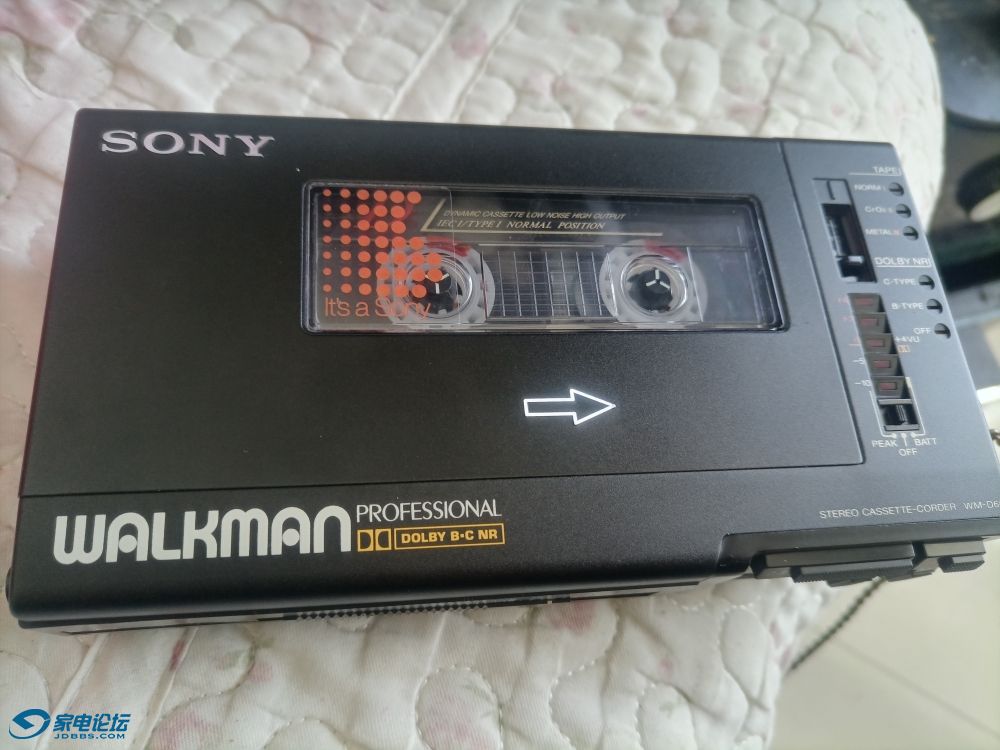

看烧友们都说d6c不错，最近也入了一个玩玩，如图成色挺不错的：


收到后，为了测试电池能用多久，就一直用耳塞边听边上网，听了3个半小时后，左耳声音开始“沙沙沙”的响，响了几秒后，左耳彻底没声了，麻辣个鸡，啥情况？中奖了？

唉，又有得玩了，拆开研究一下：

我的个乖乖，这飞线，看着都头大，网上查了下，居然有电路图下载，看来有戏。

为了方便检修，搭了个单管放大电路并做了个探头，方便音频寻迹，如下图：


首先触碰了下音量电位器，发现有明显干扰声，看来后级没问题，问题在电位器之前，对照着电路图倒着往前查：

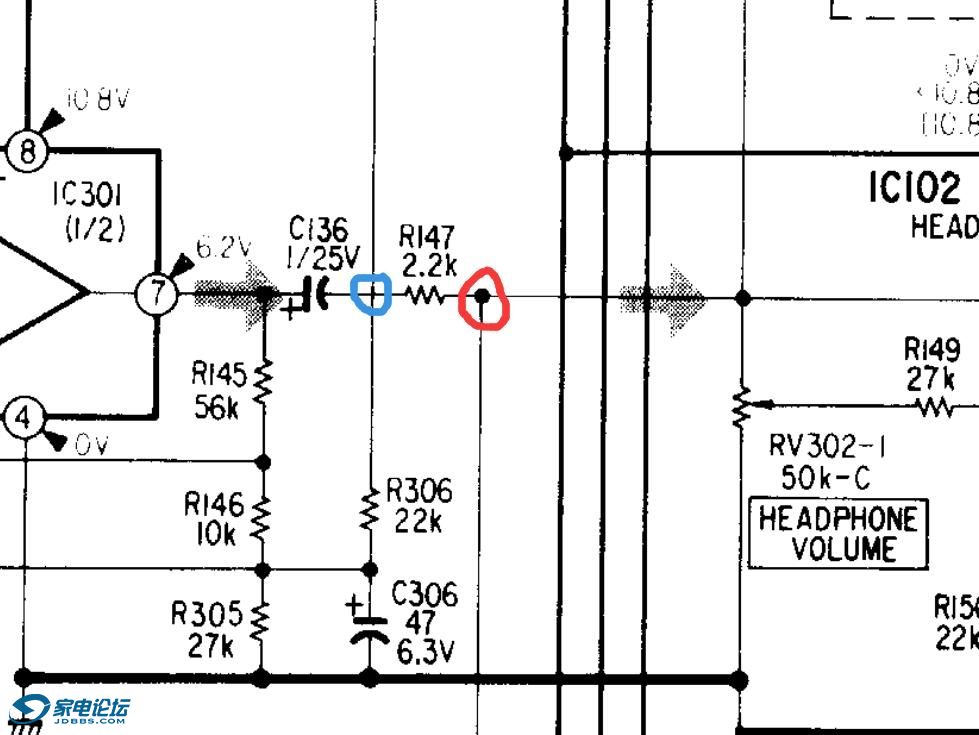

先用diy的探针触碰红圈处，没声，再接再厉，触碰蓝圈处，居然有声，运气这么好？这个2.2k电阻有问题？用万用表量一下，阻值正常，好的啊，上电测量也正常，啥情况？

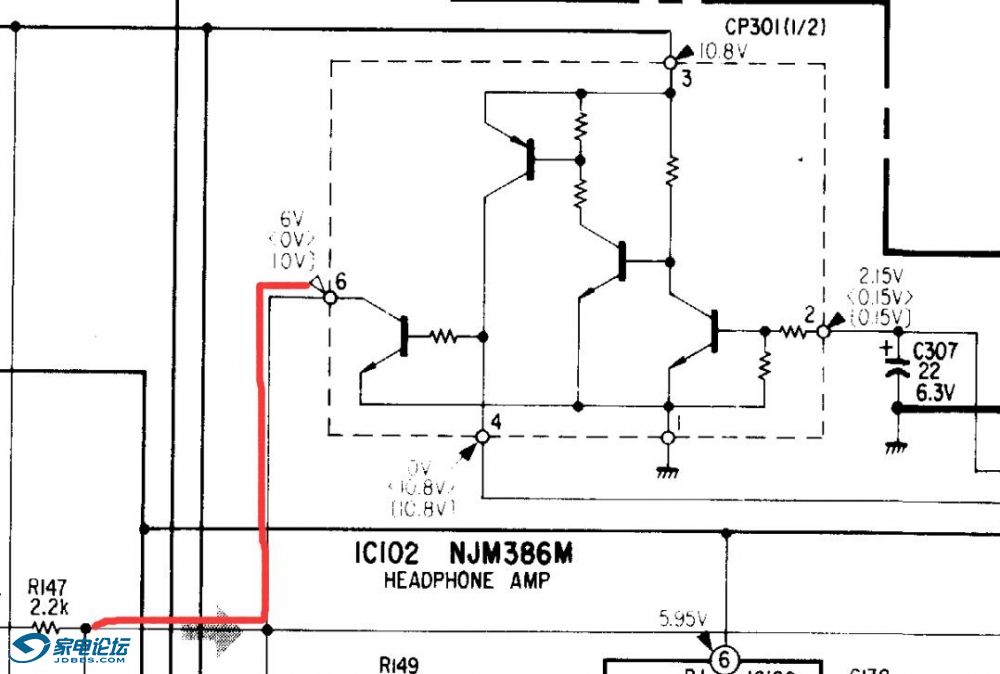

又仔细看了下电路图，发现如下图红线走向，电阻出来这里又进入了一个叫“cp301"的家伙，网上查了一下，这个是静音模块，拆了也能出声？

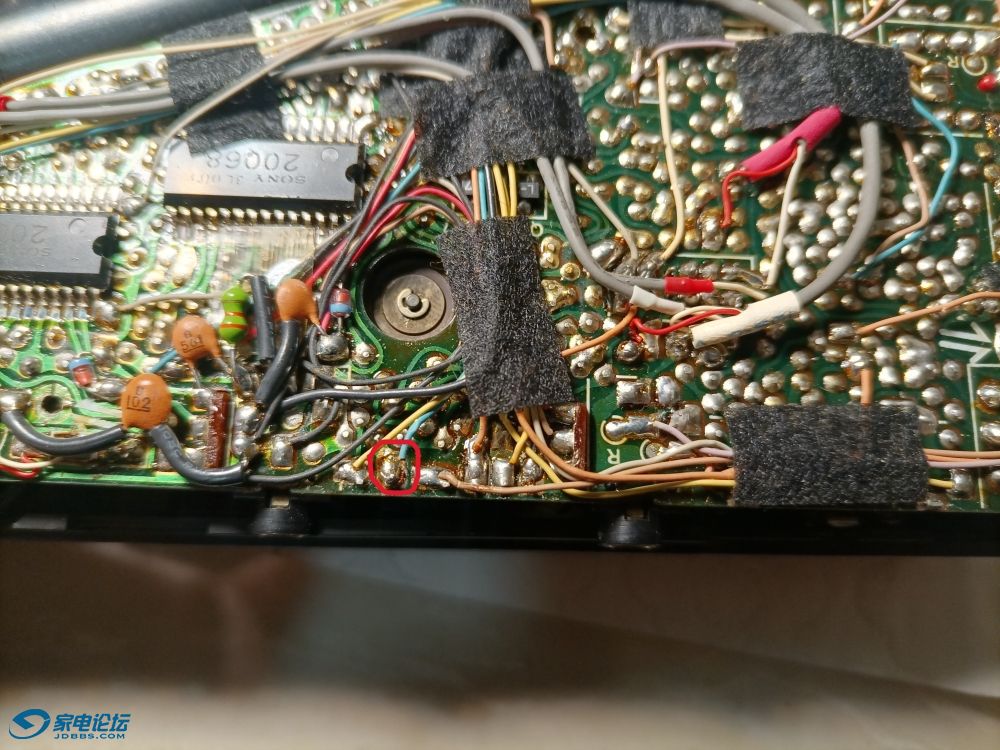

好吧，试下，对照图找过来就是下图蓝色这根进入静音模块的：

把这根线解焊，我的天呐，出声了，果然前辈们的经验靠谱。看来就是这个静音模块出问题了。用耳塞试了下，还过得去，只是音量开大了有点破，因为第一次接触这个机器，手里没有配件，那就把右声道的黄线也解焊了，免得两路不平衡，暂时这样听着吧，下次从树哥那里买配件了再顺便搞一个。

wsy233374588

交易区新帖推荐

静音中奖，稳速千万别中

wwwppp1980

wsy233374588 发表于 2024-5-22 13:27
静音中奖，稳速千万别中

不是说稳速芯片也攻破了？

浮云一切

这个探头咋做

dazedase

D6的奖项实在是太多了 中不过来   还是D5安心

往昔如梦

交易区新帖推荐

dazedase 发表于 2024-5-22 18:12
D6的奖项实在是太多了 中不过来   还是D5安心

你这说得我小心肝直跳，不是说d6c比较皮实么
