从诺丁汉唱盘中汲取设计师的设计精华

marantz2018

从诺丁汉唱盘中汲取设计师的设计精华

诺丁汉唱盘是自己喜欢的唱盘，早在本世纪初自己就开始使用此品牌的产品，断断续续用了约二十年，转盘仍正常运转，轴承磨损甚小，甚至察觉不到有磨损，以使运转精度出现下降。诺丁汉唱盘由入门至顶级共有10个产品。这是根据早期收集到的资料所作的统计，现在可能有些已经停产不出了。自己也是在早期对此产品比较关注，常常到其实体店，听店里的员工介绍产品的特点。但随着实体店的搬迁，代理商的转接，已有多年没有再到过本地实体店现场观摩了解了。但其产品设计所具有的独特风格和特点，一直记忆犹新，深深的留在自己的脑海里。下面就如题所述，作简单的分享：

一、列出诺丁汉（Nottingham) 前六名唱盘的图片及其规格（注：图片及资料源自互联网，有些图片质量不佳，如有不便请多多包涵）

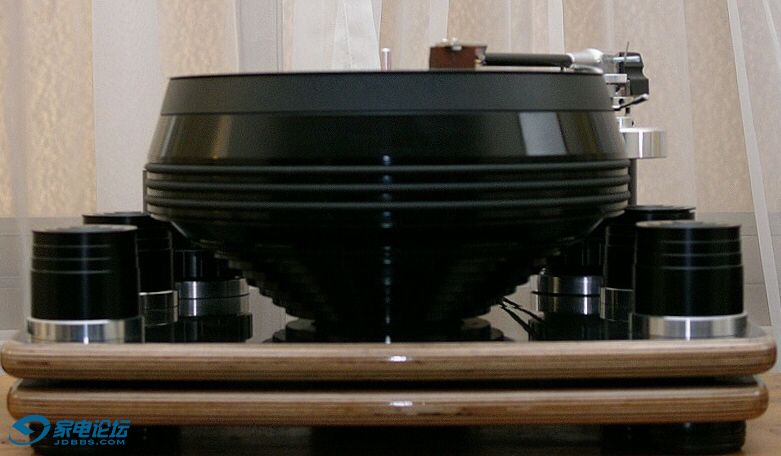

第一，DECO，顶级，唱盘很重。

DECO 是现代工艺登峰造极之作，出品时建议售价：NTD 2,000,000/台

规格：

唱臂型式 ：静平衡单点轴承支撑之12英吋〝Ace Space 〞双层碳纤维管唱臂。

驱动方式 ：极低扭力，极低振动之精密24极附电子调速之AC马达，以圆形硅胶皮带带动。

转盘 ：特殊合金制作，净重28.5公斤，外加3公斤之石墨唱片垫。

转速 ：33又1/3转以及45转

外观尺寸 ：510（宽）x 430（深）x 240（高）mm

重量 ：45 Kg

第二，ANNA LOG。其卖点是用古稀老木做盘托，百年桦木抑震之精品。

荣获日本 StereoSound 杂志 1999 – 2000 年度C.O.T.Y. 大赏。

规格：

唱臂型式 ：静平衡单点轴承支撑之12英吋〝Ace Space 〞双层碳纤维管唱臂

驱动方式 ：极低扭力，极低振动之精密24极附电子调速之AC马达，以圆形硅胶皮带带动。

转盘 ：特殊合金制作，净重22.5公斤，外加3公斤之石墨唱片垫。

转速 ：33又1/3转以及45转

外观尺寸 ：590（宽）x 410（深）x 250（高）mm

重量 ：40.5 Kg

台币价格（缺）

淘宝标价（HK$104,000 ）。

第三，DAIS，也是以体型占优而猴子称王。MENTOR大师的后继机种。

建议售价：NTD460,000/台。

荣获日本 StereoSound 杂誌 2002年度 GRAND PRIX 大赏。

规格：

唱臂型式 ：静平衡单点轴承支撑之12英吋〝Ace Space 〞双层碳纤维管唱臂

驱动方式 ：极低扭力，极低振动之精密24极附电子调速之AC马达，以圆形硅胶皮带带动。

转盘 ：特殊合金制作，净重22.5公斤，外加3公斤之石墨唱片垫。

转速 ：33又1/3转以及45转

外观尺寸 ：480（宽）x 400（深）x 200（高）mm

重量 ：36.5 Kg

第四，HYPERSPACE， – 承先啟后的中坚机种。

建议售价：NTD280,000/台。

日本 StereoSound 杂誌 2001 年度 GRAND PRIX 大赏入围机种。

规格：

唱臂型式 ：静平衡单点轴承支撑之10英吋〝Mentor〞双层碳纤维管唱臂

驱动方式 ：极低扭力，极低振动之精密24极附电子调速之AC马达，以圆形硅胶皮带带动。

转盘 ：特殊合金制作，净重12.5公斤，外加3公斤之石墨唱片垫。

转速 ：33又1/3转以及45转

外观尺寸 ：490（宽）x 380（深）x 250（高）mm

重量 ：26 Kg

第五，SPACE 294– 14英吋特殊大转盘。建议售价：NTD 270,000/台，日本 Stereo Sound 杂誌 2007 年度 GRAND PRIX 大赏入围机种。

规格：

唱臂型式 ：静平衡单点轴承支撑之12英吋〝Ace Space〞双层碳纤维管唱臂。

驱动方式 ：极低扭力，极低振动之精密24极附电子调速之AC马达，以圆形硅胶皮带带动。

转盘：

转盘 ：特殊合金制作，净重9.5公斤，可选购2.75公斤，直径14英吋之HD石墨唱片垫套件。

转速 ：33又1/3转以及45转

外观尺寸 ：570（宽）x 400（深）x 230（高）mm

重量 ：26.5 Kg

第六，MENTOR。曾是唱盘爱好者的首选，建议售价：NTD 180,000/台。

这是一个鬼才的杰作，留意它的马达，是安装在偷空圆孔的木座中，与木座无接触。

规格：

唱臂型式 ：静平衡单点轴承支撑之12英吋〝Ace Space〞双层碳纤维管唱臂。

驱动方式 ：极低扭力，极低振动之精密24极附电子调速之AC马达，以圆形硅胶皮带带动。

转盘 ：特殊合金制作，净重9公斤，可选购2.5公斤，直径12英吋之HD石墨唱片垫套件。

转速 ：33又1/3转以及45转

外观尺寸 ：580（宽）x 400（深）x 200（高）mm

重量 ：20 Kg

二、几点体会

从产品系列中看出，设计是围绕着避震而进行的。从不同时期所产出的不同产品，这个设计理念始终没有改变。具体措施包括：

1、用木质材料（高密度或原木）为主要承载，以积木式的装拼，金属与积木交互相连等方式，已达到避震的目的。

2、电机与唱盘、唱臂分离（大部分产品是这样）。

3、电机用低扭矩、多磁极的交流电机，以减低振动。起动全部要人手“助跑”。

4、采用圆形硅胶作转盘皮带，简单实用。

5、唱盘越重越好，越重档次越高。

6、轴承的材料及设计精度是做好唱盘的关键之一，轴承油建议使用原厂提供的特制油（主要是对粘稠度有要求），以提高运转的平稳和耐用度。

7、“绿色环保”是这个品牌的另一个设计理念，在很多细节上得到体现，例如：外观低调，选材上以木材为基础，供电节能，使用的耐用性，并对入门级产品提供设备升级的可能性，等等。

谢谢大家的浏览关注！

marantz2018

交易区新帖推荐

通过学习设计师的设计方法，自己亲自动手，对本系列入门级的唱盘进行了DIY改造。详见本版块贴文《谈谈我对黑胶唱盘的DIY升级改造》。

marantz2018

如果不考虑资金，你选购哪款呢？
不同人会有不同的考虑，是没有唯一答案的。就我而言，ANNA LOG是我的首选。DECO是顶级，转盘做成类似圆锥体的形状，旋转动态平衡好。但很重，如果换油时，一个人搬起有点吃力。ANNA LOG采用老桦木作为盘座，设计巧妙独到。其实选材也是精美绝伦的。因为桦木是做乐器的首选木材之一。而用老桦木，更是百里挑一的原材料。木纹、密度等都十分适合做盘座的材料。其外表美观，内里具备很好的避震特性。
