【小工程】折腾一台小机器-东芝KT-1100

61 主题	1691 帖子	21 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2003-5-16

发消息

发表于 2024-5-6 09:32 | 显示全部楼层 |阅读模式

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

最近这段时间玩了一个小机器，还挺有意思的
在B站做了一个合集，一共9个视频，这里貌似无法贴合集，
有兴趣的朋友可以移步B站看视频合集，视频的内容更详实些。
下面是合集的开篇视频

下面是精简的图片版本。

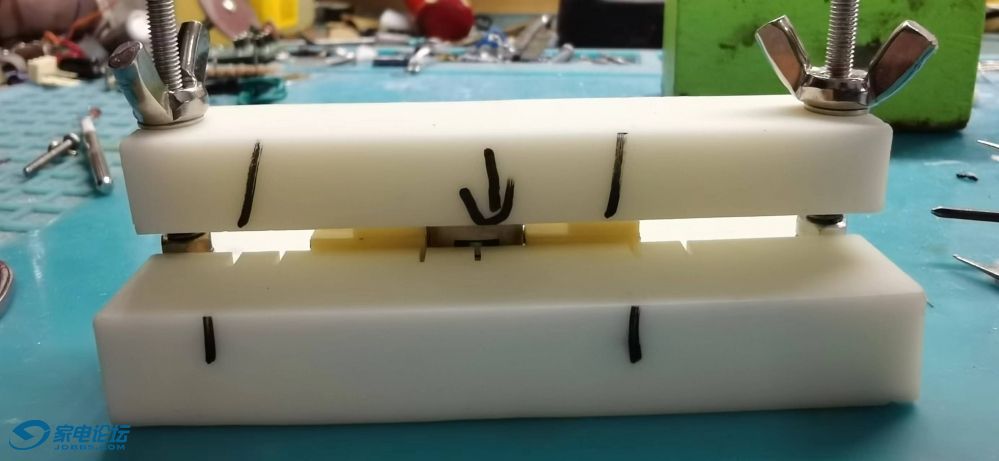

首先是改造磁头支架，这个机器磁头支架是非标的，为此还专门做了一个工具。。

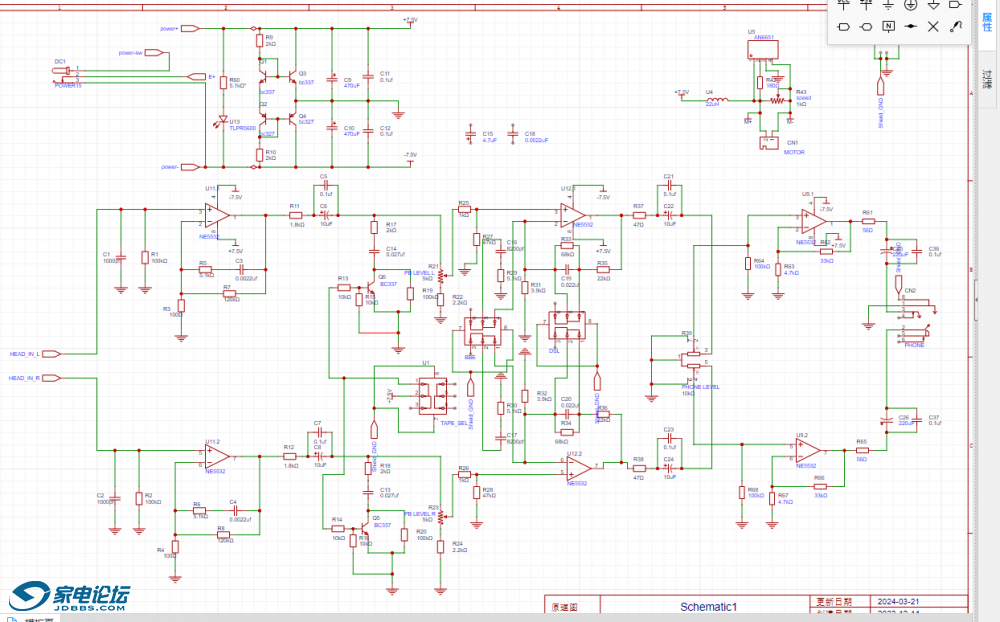

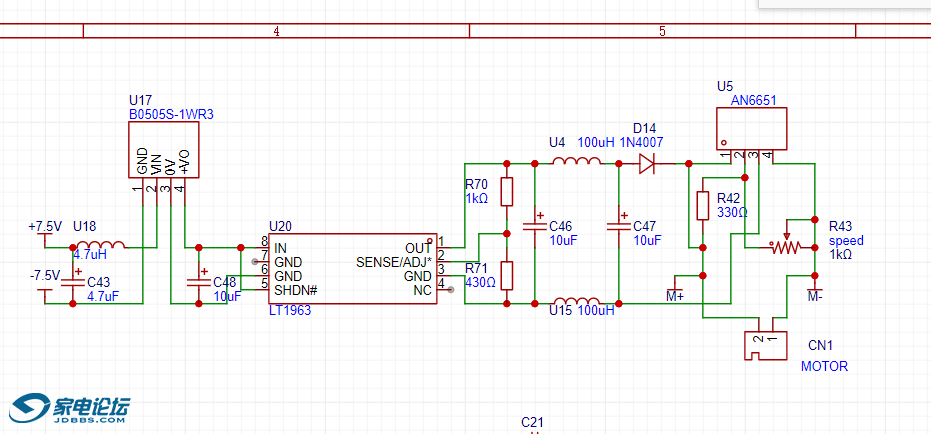

接着是电路制作，计划只做放音，且期待耳机推力足够大

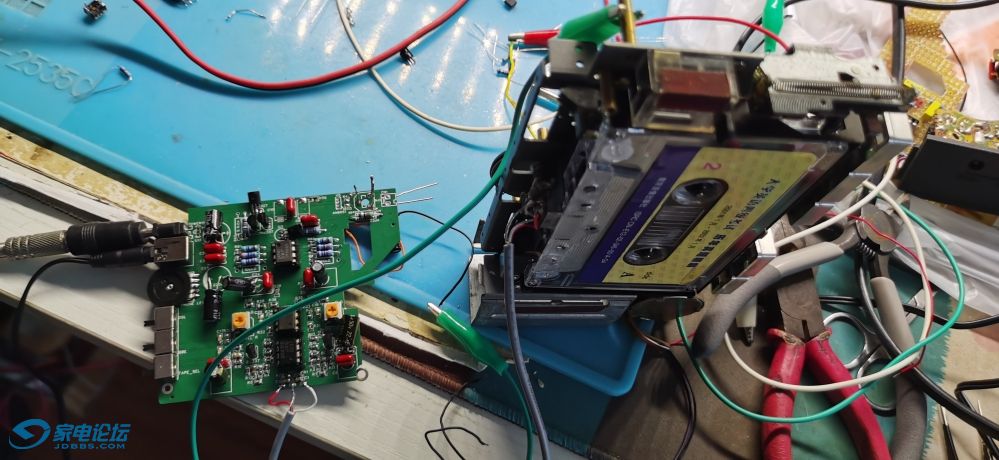

打样归来，初步联调



第一次测试中出现了一些问题，进行改造优化，重新打样。




第二次打样到位，继续测试。。。


新老对比


不出意外的话，出意外了。。。电容炸了。


手也。。。


炸电容的问题解决后，进行调音
下面是开音效状态的频响补偿曲线


这个图是不开音效状态的放音频响曲线


最后总装
电源接反了，，又炸电容。。。。


电路接错了，电池正负极直接短路，电池盒毁容。。。




这玩意儿还挺沉。。。平时听音乐，关键时刻防身，一机多用。。


I'm RockMan~！骗子杀手~！

回复

使用道具举报

10 主题	952 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2016-12-14

发消息

发表于 2024-5-6 15:17 | 显示全部楼层

交易区新帖推荐

牛逼～可以砸核桃不？

点评

等我玩儿够了，我试试。。。详情回复发表于 2024-5-6 15:59

交易区管理员QQ895456697

上海·润影音

nuxus roon核心专机

马兰士官方旗舰店

发现帖子无故被删联系管理员恢复

回复支持反对

使用道具举报

61 主题	1691 帖子	21 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2003-5-16

发消息

楼主| 发表于 2024-5-6 15:59 | 显示全部楼层

本帖最后由 x_rockman 于 2024-10-6 14:54 编辑

前言

第一集

第二集

第三集

第四集

第五集

第六集

第七集

听个牧羊曲

音效对比

I'm RockMan~！骗子杀手~！

回复支持反对

使用道具举报

1 主题	41 帖子	0 威望

Rank: 1

交易诚信度

0

注册时间

2009-12-13

发消息

发表于 2024-5-7 20:47 | 显示全部楼层

确实厉害了

点评

纯属折腾。。。详情回复发表于 2024-5-7 20:57

回复支持反对

使用道具举报

61 主题	1691 帖子	21 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2003-5-16

发消息

楼主| 发表于 2024-5-7 20:57 | 显示全部楼层

wzx740120 发表于 2024-5-7 20:47
确实厉害了

纯属折腾。。。

I'm RockMan~！骗子杀手~！

回复支持反对

使用道具举报

11 主题	973 帖子	105 威望

Rank: 6 Rank: 6 Rank: 6 Rank: 6 Rank: 6 Rank: 6

交易诚信度

0

注册时间

2008-11-30

发消息

发表于 2024-5-7 21:21 来自家电论坛网手机触屏版 | 显示全部楼层

交易区新帖推荐

乐在其中，楼主威武

点评

确实是自娱自乐详情回复发表于 2024-5-7 22:42

香港弦声音响

回复支持反对

使用道具举报

61 主题	1691 帖子	21 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2003-5-16

发消息

楼主| 发表于 2024-5-7 22:42 | 显示全部楼层

dd-wmt 发表于 2024-5-7 21:21
乐在其中，楼主威武

确实是自娱自乐

I'm RockMan~！骗子杀手~！

回复支持反对

使用道具举报

38 主题	2482 帖子	4 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

0

注册时间

2020-6-20

发消息

发表于 2024-5-8 00:38 来自家电论坛网手机触屏版 | 显示全部楼层

太厉害了，自己设计磁带机

回复支持反对

使用道具举报

我就是爱音乐

35 主题	2852 帖子	8 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

0

注册时间

2019-6-25

发消息

发表于 2024-5-9 18:14 | 显示全部楼层

这个还是很需要基本功的

回复支持反对

使用道具举报

shenlongpaodate

23 主题	399 帖子	8 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

0

注册时间

2022-6-10

发消息

发表于 2024-5-9 18:30 来自家电论坛网手机触屏版 | 显示全部楼层

太牛逼了，对着机芯尺寸自己做电路板，膜拜，问下楼主，现在的电路技术，电路板是不是比以前可以做小了？

点评

理论上可以，不过我是做不到，我这个电路用了部分原件，自己去焊接的时候都感觉好费劲。。详情回复发表于 2024-5-9 21:34

回复支持反对

使用道具举报

61 主题	1691 帖子	21 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2003-5-16

发消息

楼主| 发表于 2024-5-9 21:34 | 显示全部楼层

shenlongpaodate 发表于 2024-5-9 18:30
太牛逼了，对着机芯尺寸自己做电路板，膜拜，问下楼主，现在的电路技术，电路板是不是比以前可以做小了？

理论上可以，不过我是做不到，我这个电路用了部分贴片原件，自己去焊接的时候都感觉好费劲。。

I'm RockMan~！骗子杀手~！

回复支持反对

使用道具举报

172 主题	2769 帖子	0 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

0

注册时间

2010-7-18

发消息

发表于 2024-5-11 14:45 来自家电论坛网手机触屏版 | 显示全部楼层

牛逼用的啥软件

点评

哪个软件？？测频响的？audio tester？详情回复发表于 2024-5-11 15:24

qq172213186微信Killer-papa维修q群870876369店铺http://cassetteboy.taobao.com/

回复支持反对

使用道具举报

61 主题	1691 帖子	21 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2003-5-16

发消息

楼主| 发表于 2024-5-11 15:24 | 显示全部楼层

zazazz3123 发表于 2024-5-11 14:45
牛逼用的啥软件

哪个软件？？测频响的？audio tester？

I'm RockMan~！骗子杀手~！

回复支持反对

使用道具举报

6 主题	98 帖子	0 威望

Rank: 1

交易诚信度

0

注册时间

2020-7-10

发消息

发表于 2024-10-7 11:38 | 显示全部楼层

工程量太大了

点评

还好，还好。。详情回复发表于 2024-10-7 13:36

回复支持反对

使用道具举报

61 主题	1691 帖子	21 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2003-5-16

发消息

楼主| 发表于 2024-10-7 13:36 | 显示全部楼层

陈海涛发表于 2024-10-7 11:38
工程量太大了

还好，还好。。

I'm RockMan~！骗子杀手~！

回复支持反对

使用道具举报
