索尼rh1 menu按钮维修拆机

清空clear · 发表于 2024-4-29 13:30

您需要登录才可以下载或查看，没有账号？注册

x

平时用线控播放，今天中午搓机子通电屏幕防止瞎眼，然后就发现menu按钮按不下去了,立马拆机
楼下附图

防删出ej01带线控1k8

清空clear · 发表于 2024-4-29 13:31

拆开底盖两侧螺丝和电池盖内部螺丝即可侧翻过来看到主板

清空clear · 发表于 2024-4-29 13:34

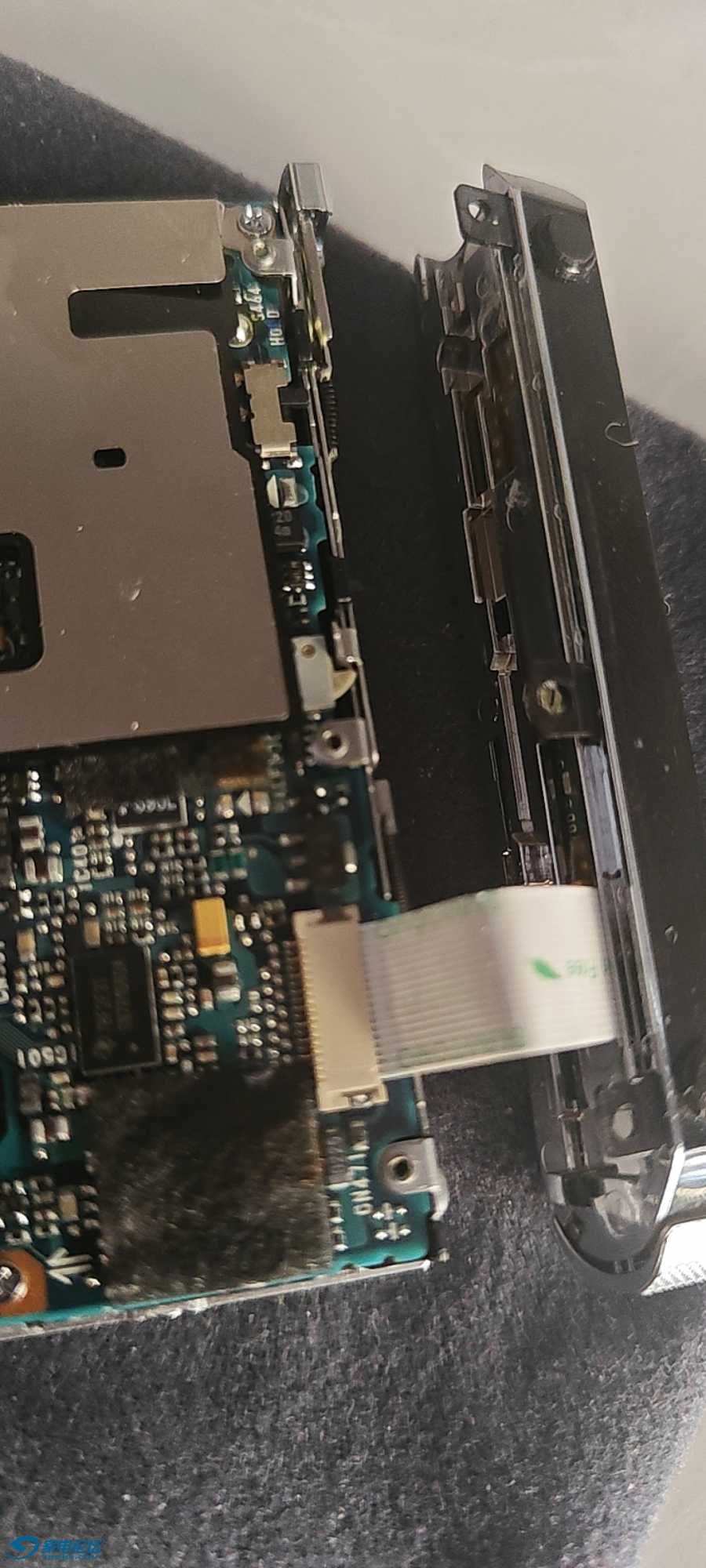

将前面板两个卡扣向外部轻扳就可将面板从主机分离

清空clear · 发表于 2024-4-29 13:36

捏住前面板排线往外面拔即可拔出，这个排线没有卡扣，属于大力出奇迹即可

清空clear · 发表于 2024-4-29 13:39

将螺丝拆除，前面板背板拆除即可看到pcb，发现一片小铜箔掉出来了

清空clear · 发表于 2024-4-29 13:43

将铜箔插入按键和触点中间测试能回弹有按键声响，准备装回测试

清空clear · 发表于 2024-4-29 13:45

这根排线拔出很容易，插回非常困难，用手硬挤回去了

清空clear · 发表于 2024-4-29 13:49

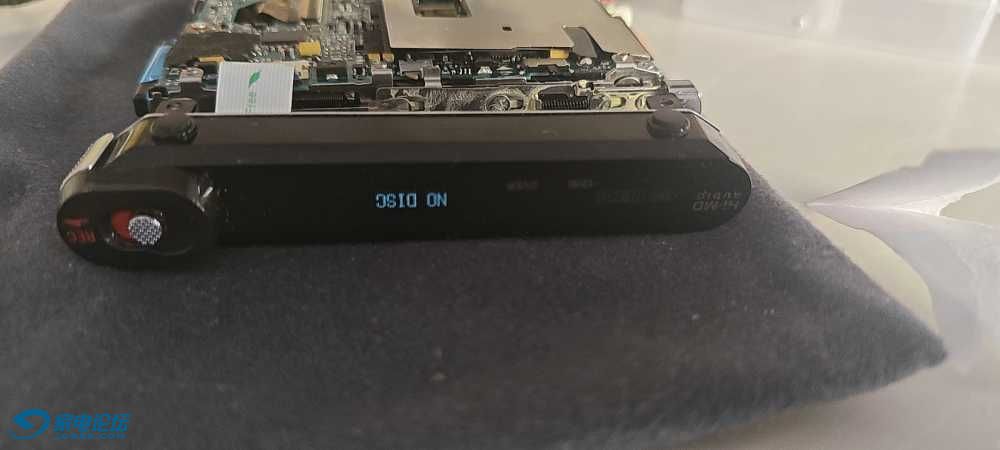

测试menu完美修复，另外这个塑料固定铁片竟然还负责压住menu铜片，有点离谱

清空clear · 发表于 2024-4-29 13:51

最后酒精擦拭装会，希望我这台屏幕不要这么快瞎掉

清空clear · 发表于 2024-4-29 13:53

最后再吐槽一下rh1外壳两边的塑料件居然是热融柱子栓住的，怪不得这么大缝隙

轻舞疯刀 · 发表于 2024-4-29 19:58

很佩服有些人，把酒精当清水，擦拭万物

four511 · 发表于 2024-4-29 21:47

我的R910滚轮串键也很严重，一般的是拆出来喷一喷crc

zy0778 · 发表于 2024-4-30 08:49

前不久有人要买我的rh1，，结果拿出来左边瞎了。。成独眼龙了。。

xtumu1983 · 发表于 2024-4-30 16:00

楼主你这台的左边已经瞎了吧，正常的机子左边会显示电池电量以及碟片类型的

whfq · 发表于 2024-4-30 20:18

不错
