谁有三分频器的电路图？本人想DIY

hehuayuan

有对三分频空箱，想买套件回来装，喇叭容易找，但是想找好点分频器电路图有点难，谁有三分频器电路图的不妨能否提供一下，谢谢！！

不懂先生

交易区新帖推荐

我的头像是两分频的

DIY才是正道

都是先选喇叭再设计箱体的，你倒是设计思路反过来搞，本来DIY音箱就是难上加难失手率超99%，你这一搞失败率直上100%了

kerrysun

按照你的思路装起来响没有问题。要出好声音，应该不容易。还不如电子分频可靠。只是成本高点，需要3台功放推3分频音箱。当然电子分频对功放的要求大大降低。最普通一般的功放就可以了。

lxmggg

浪费精力别瞎折腾。

jackosnn12

交易区新帖推荐

去音响DIY论坛吧，这里没几个diy的

熟猪

——坛友给您泼冷水，都是出于好意，请您理解。

熟猪也算玩DIY的，啰嗦几句供您参考：

原理图式的分频器电路图，随便一本教科书上都有，抄给您一点不难，但是不合用的。

合用的分频器，要配合喇叭+箱体；而箱体，要配合喇叭。（厂家可以定做喇叭来配合箱体，业余恐怕没这样的条件了。）

业余音箱DIY的通常程序：
——定目标（花多少钞票、音箱大小、低频到多少、最大声压到多少等等等等）
——选定喇叭
——设计箱体（Lspcad、Leap等软件仿真）
——做箱体（有时候做一次还不够，如果有缺陷、后面的步骤又调整不过来的话）
——喇叭装箱测量
——设计分频器（分频器在这一步）
——组装调整（导相管、加强筋、减震、吸音棉等）
——测量复核
——调整改进
——主观试听
——调整改进……

音箱会响很容易，想要不难听，过程就比较麻烦了。

熟猪的建议也是不要买那些东西了，已经买的，能不能退了？

音箱DIY是个“大坑”，如果您真的想跳进这个大坑里玩，也有些思想准备，那另说……

冒昧了！握手！

DON_BJ

去海鲜市场找个理想品牌的箱子的分频器 然后照着规格买单元

比自己折腾强

不再伤心

有那时间折腾，不如买对成品箱了  入门的也就几千

程永

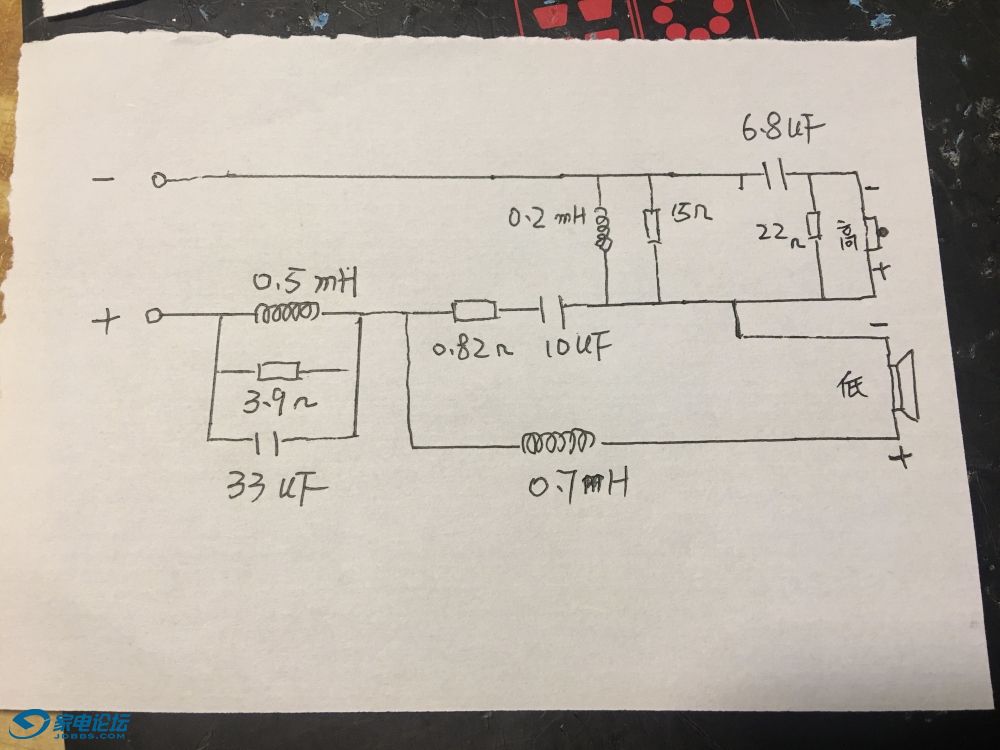

三分频比二分颁更难调普通人基本做不好。这个是原厂二分频电路6.5寸4欧低音灵敏92十8欧灵敏度89高音。高音正与低音负同极。音箱11升后倒相管。

lxmggg

非要自己DIY音箱建议你去HIFIDIY论坛看两个礼拜 帖子基本保证能打消你DIY的念头。
