[磁带随身听] 索尼gx674特殊故障维修一例 及fx888收音故障维修一例

[复制链接]

11

主题

73

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2023-1-7
发表于 2024-2-6 20:09 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x
在此  再次感谢坛友快乐好宝宝73 提供电路图  热心帮助使我修好了手中索尼GX674 及FX888随身听各一台


前几日闲着无事拿出674听听磁带  发现机器出现问题  磁带A反面B后 机械部分正常运转 而磁头却没有翻转到B面  机器运行但耳机里出现的声音是 A面的声音 是倒着唱的  说明磁头转换出现问题  手头没有图纸 无从下手修理随后在坛里发帖求助  坛友快乐好宝宝73 热心回应并发来gx688电路图,看电路图磁头转换电路是由IC301TA2123AF来完成的 TA2123AF是磁头磁迹转换 耳机放大电路管理芯片    磁头信号经过TA 2123的1、2、 4、5脚进入经过转换从7 10脚输出到杜比芯片NJM2185的输入脚4 脚11脚后经NJM2185的5脚10脚输出返回到TA2123的27脚28脚再经TA2123的20脚22脚输出到耳机插座 这一路没有其他开关类的器件 怀疑TA2123有局部损坏  手头有废料板查找有TA2123芯片  更换后故障排除。这种故障极少出现 故写出来供大家借鉴。
方框图
电路图



gx688与gx654图纸是一样的  参考面板布局  是换脸操作  内部电路一样      与fx888仅是有无录音部分的区别  其他部分一样

fx888故障是收音部分  中波无调谐信号  调频正常  切换到中波后滴滴滴几声后无台 有底噪  沿电路后级逐级往前检查到IC2 TA2022AFN无果 便在该芯片处仔细检查 用工具触碰各脚  最后在IC2  2脚处发现管脚移动  虚焊  补焊后正常。IC2  2脚是中波振荡信号端  由于虚焊导致无振荡信号而中波无法调谐。

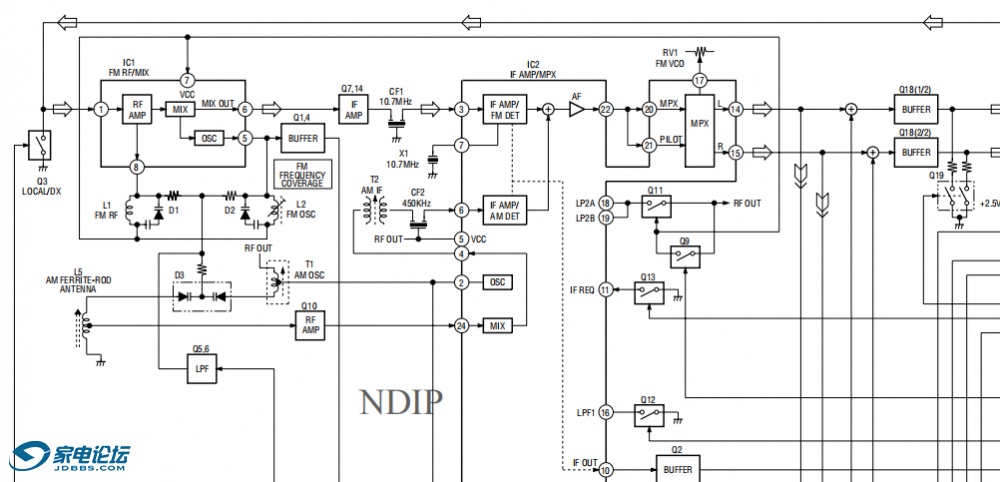

方框图

电路图
新手发帖 如有失误还请各位大侠担待指正
