请教一下铜飞轮的皮带槽的问题

fnsjp

先说个消息，老夏闲鱼的皮带降价50%，运费降价20%,相信不少朋友已经知道了，货源一样。
借用了一张网络图片表示感谢。飞轮皮带槽最底下是细沟，这细沟起啥作用？有些飞轮皮带槽这细沟里个别位置还有金属毛刺似的东西，镊子尖滑过时杠手有阻滞感，不知道是否影响抖晃，不知道是原厂加工就这样，还是几十年来生长出来的化合物，十分坚硬，得用力用镊子尖数次才能弄下一点来，出来的是铜粉沫了，用牙签、用细棉绳拉，是根本弄不掉弄不平整的。恳请不吝指教。

clshine

交易区新帖推荐

机器原装极细的0.5皮带刚好勒在细槽里防止打滑，才能达到高倍速倒带的要求

hgsjf

细槽是垃圾槽，机器上的皮带轮也有的。同时也是车床加工的退刀槽，不然车刀车到底没法退刀。做机械加工的人知道，特别是做过车工的人。

fnsjp

clshine 发表于 2024-1-8 18:42
机器原装极细的0.5皮带刚好勒在细槽里防止打滑，才能达到高倍速倒带的要求

同样原装0.7皮带也会进底沟里，电机的皮带铜轮也有这么个沟。那么沟里有硬东西，必然影响抖晃了

fnsjp

hgsjf 发表于 2024-1-8 19:20
细槽是垃圾槽，机器上的皮带轮也有的。同时也是车床加工的退刀槽，不然车刀车到底没法退刀。做机械加工的人 ...

但是皮带换向塑料轮里没有这个沟

月之骑士

交易区新帖推荐

哪个老夏？okxia，看了下价格5快一条，以前10快？

轻舞疯刀

fnsjp 发表于 2024-1-8 19:28
但是皮带换向塑料轮里没有这个沟

塑料轮是模具做的，无需机加工。

mybox80

装方形皮带当然要有细沟，这是一个菱形沟，防止皮带滑脱的

阳阳九号

老夏的鱼号是多少

fnsjp

mybox80 发表于 2024-1-9 10:07
装方形皮带当然要有细沟，这是一个菱形沟，防止皮带滑脱的

十分感谢回复。
就这么个事，我问了好几个人，没一个说出个所以然的。我感觉方形皮带并不是只有一个面在磨擦。麻烦详细描述一下方形皮带在皮带槽中是什么位置状态，运转时与槽的两个壁、底部细沟是怎样的关系。

mybox80

fnsjp 发表于 2024-1-9 10:21
十分感谢回复。
就这么个事，我问了好几个人，没一个说出个所以然的。我感觉方形皮带并不是只有一个面在 ...

你用的方形皮带大小不对，如果是SONY的磁带机，大部分用0.7x0.7mm的方形皮带，而不是0.5x0.5mm 或者 0.6x0.6mm的皮带，如果皮带截面小了，一方面会存在你说的情况卡在里面，而且还驱动力不足，抖晃率偏高！
另一方面驱动力不足导致收带轮拉力不足而吃磁带。

0.5x0.5mm 是用在SONY 的计数器上的，如：WM-D3和WM-D6,D6C的计数器。

即使是SONY的Mirco cassette Recorder（采访机），也是用的0.7x0.7mm的方形皮带(驱动部分)

fnsjp

mybox80 发表于 2024-1-9 12:16
你用的方形皮带大小不对，如果是SONY的磁带机，大部分用0.7x0.7mm的方形皮带，而不是0.5x0.5mm 或者 0.6x ...

我没用过小于0.7的皮带。这么说吧，方形皮带在飞轮的槽里，是只有一个面参与摩擦吗？还是以菱形状态套在槽里？

mybox80

fnsjp 发表于 2024-1-9 12:34
我没用过小于0.7的皮带。这么说吧，方形皮带在飞轮的槽里，是只有一个面参与摩擦吗？还是以菱形状态套在 ...

是两面，不是一面，难道你没有看到皮带是侧面菱形角度卡在飞轮的凹槽里的吗？
皮带不是橡皮筋，弹性没有这么大，延伸度不是很大，除非你用0.5x0.5mm的皮带，
磁带录音机的皮带需要有一定均匀的摩擦力和韧性。

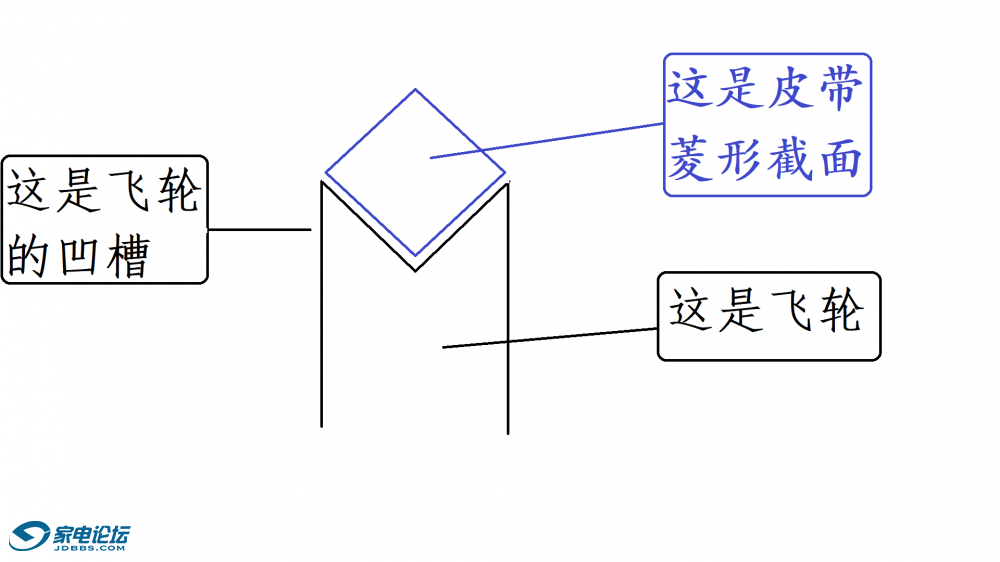

见图：

fnsjp

mybox80 发表于 2024-1-9 14:13
是两面，不是一面，难道你没有看到皮带是侧面菱形角度卡在飞轮的凹槽里的吗？
皮带不是橡皮筋，弹性没有 ...

兄弟这描述与图示再次令人赏心阅目，看你的回复简直是享受，这图文编辑的真好看。
图示如果加上V型槽的最底下的凹槽（细沟）就更完美了，那个细沟到底起什么作用呢？问了老夏，他说不清楚

mybox80

fnsjp 发表于 2024-1-9 14:32
兄弟这描述与图示再次令人赏心阅目，看你的回复简直是享受，这图文编辑的真好看。
图示如果加上V型槽的 ...

铜飞轮槽内的细钩是为了使皮带的两个菱形侧面更加贴合铜飞轮的八字面，而尼龙的飞轮槽内不容易沾污，而且比较光滑。
