  1.回忆流年

        新三年，旧三年，缝缝补补又三年。第三季土炮15寸音箱收官之后沉寂良久，最近收拾一台中古前后级功放，外壳摔的细碎，让我懊恼。这台机器对我意义非凡，还得从头说起。

  时间来到二十多年前，深圳万商电器城，一楼卖手机，二楼卖发烧音响，初入职场的我，揣着刚发的3000块工资直奔二楼，目标购买一台功放和一对书架箱。走过丹拿档口，声音吸魂，高频华丽，把我脚步按住，动弹不得，仔细一看，好家伙！3000块只够买对脚架。走吧！人总要学会面对现实。

      来到下个档口，老板是个丰满少妇，热情的介绍她的天朗M20音箱，播放一曲卓玛，中频极为清崔，听感发烧。1500元的价格在承受范围之内，听了几曲，还算满意，在即将付款之际，对喇叭进行必要检查，发现一个低音橡皮边与纸盆之间有少许裂缝，老板说没有问题，胶水补一下就稳当。我说播一曲大鼓试试，果不其然，动态起来可闻啪啪声，不协调。算了，放弃，看下一家。

下一档口全店中古二手器材，其中一对铝制面板前后级功放引起我的注意，到不是它多么精致，而是价格不偏不倚的刚好3000块。于是和老板聊起来，他说功放是香港收的，日本原产，电压230V是重点，关键声音还甜。那试试吧，老板利索地接了一对杰士书架，音乐起，听感细腻，功率不太大，效果却拉满，不错，就它了。进入砍价环节，几个回合下来2000块成交，另外那对杰士书架1000块，刚好3000花干净。

后来又淘了台SONY  CD机耗资1000，合计4000元的配置，是我踏入社会的第一套器材。发烧之路走来，一路跌跌撞撞到今天，那套器材还保留着，时不时通电保养一下，最近功放前级外壳摔碎，于是想重新给他配个铝合金机箱，理想很丰满，现实骨感，问题接整踵而来，土炮集中营第四季就这样猝不及防启动。

前级细碎，拆开来了。

土炮功放内部

整体外观

第一季回顾：【新提醒】土炮集中营_≡ 家 电 类 ≡_Hi-Fi 音响_家电论坛 (jdbbs.com)
第二季回顾：【新提醒】土炮集中营第二季_≡ 家 电 类 ≡_Hi-Fi 音响_家电论坛 (jdbbs.com)

第三季回顾：【新提醒】土炮集中营第三季《最后一炮》_≡ 家 电 类 ≡_Hi-Fi 音响_家电论坛 (jdbbs.com)

举人

交易区新帖推荐

2.器官移植

    功放原来是前后级两层设计，改造计划把前后级塞进一个机箱里，变成一体机。


   原来的后级，外观低调沉稳，音质也不错的，温暖细腻，难得日本机英国声。

外观也不是常规日本机套路，颇有欧洲机风范。不搞花里胡哨那套，强调内敛。听过这机器的烧友凤毛麟角。品牌非常小众，为日本京瓷。

打开外壳，功放内部的110V及234V选择开关，说明它当年针对日本及欧洲市场，奇葩的是，此功功放设计有无信号自动关机功能，和现在真力一样，突出节能环保。

后级内部构造，采用4只三肯管放大，方牛带屏蔽罩。量好尺寸，网上下单定制一个全铝机箱。

收到机箱后，开4路信号输入孔，卖家开孔需要10元一个，8个孔80元，敲骨吸髓啊，我这咔咔几秒钟搞定。

手工开孔完成效果，有画线定位，布局整齐。

音量控制线路板和插件

插件焊台

音量控制线路板需要手工焊接

采用日本ALPS27型音量电位器，纵享丝滑。

拨杆式电源开关

开关电源线焊接完毕

万用表测试接通

简单易用

喇叭端子焊接，采用佳耐美线材

      把方牛，功放管，前后级独立电路板从老功放移植到新机壳，开心的准备上电测试，以为万事大吉，料不到器官移植手术成功后，命保住了，后遗症接踵而来，前级入新壳出现水土不服症状，带轻微的接地噪声，我从前级引出一根地线，接入机壳地线，涛声依旧，噪声没有改善，但用手捏住前级地线，噪声变轻，手放开，噪声恢复。

机壳接地，噪声未改善。看来原功放前级离开原机壳，与后级一起装箱不可行，缺了屏蔽罩，难以消除噪音。改造计划暂停，陷入困境。

举人

3.推倒重来
      土炮改造停了个把星期，去忙其它事。等稍有空闲，思前想后，何不重新换块放大版，把方牛和散热器留下，其他撤走。在淘宝挑板子的过程中，看到这样一段文字：“Naim是英国非常有号召力的老品牌，原机的售价数万,NAP 200后级功放更是获得了英国What Hi-Fi音响杂志的五星推荐，让人体会到了这款后级功放的强大,NAP 200可长时间承载2欧姆的低阻抗，而在8欧姆时提供输出功率则有100瓦.大多数烧友都觉得具有英国味，高音亮丽中音饱满，低音不算的上太霸道，但人声结像好，耐听是共性的，有电子管感觉。”我手上刚好有一台Naim功放，是我喜欢的声音，耐听。好了就它了，NAP 200复刻版。

3天后，NAP 200复刻后级板到手安装，4枚摩托罗拉2N3773金封管相当漂亮。还没开声都信心满满。

适应新的放大板 ，原散热器重新开孔

打散热硅胶

上胶

板子安装到位，准备开机测试。为板子配了一对ELNA电容10000UF80V FOR AUDIO音频滤波电容。

最后焊接4档信号输入开关，另外留一路无源前级输出，关机可以当无源前级用。

整机布局，把好牛留下。喇叭接线头怼进去，开机。

举人

4.没有对比就没有伤害

测试播放器材配置如下：

播放器用带光纤输出的专用数播电脑（数字转盘）

解码器用美国APOGEE 200光纤输入

音箱用贵族T50S签名版，模拟卡座播放器用SONY333ESA，

对比参考的功放英国茗Naim Nait 5i

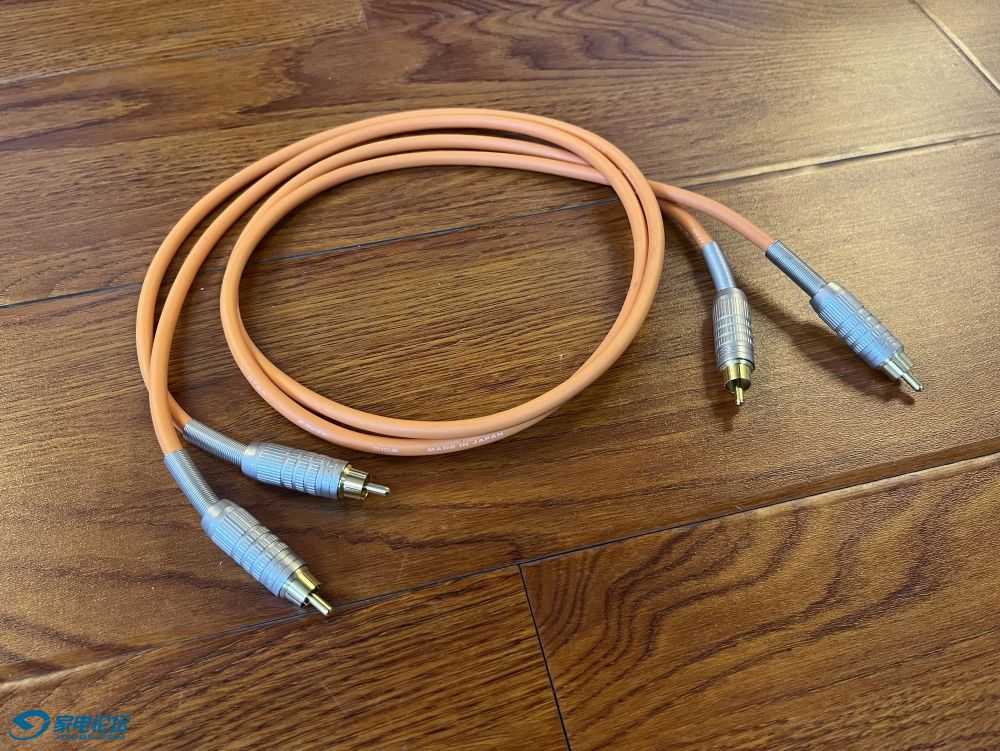

信号线，DIY土炮，采用佳耐美线和同品牌RCA插头焊接，喇叭线佳耐美自制

电源线，DIY土炮，美国百通线，荷宝插头。

       土炮功放推动贵族t50S音箱，先试底噪，没什么底噪，优秀！再试声音，小娟《如风往事》专辑。初听与名功放声音风格相似，听了3首，分不清区别。

       小娟《如风往事》

      不对啊，土炮声音怎么和厂机一样，不甘心，把左音箱接铭功放，右音箱接土炮功放，播放第4首《往事随风》进行AB切换和A+B播放，懵了，区别很小，难以区分。声音细腻，温暖，音量旋钮运转丝滑，久听不累。数字播放难分仲伯，那模拟器材播放呢？

      打开两盒普兰老师送的磁带，听了张学友《祝福》和叶倩文《真心真意过一生》，张学友声音醇厚一如既往好听，倒是叶倩文惊到我了，空气感十足，听感泼辣，十分过瘾！没有对比就没有伤害，在房地产下行，经济波动的当下，可别大手大脚地霍霍，节约型发烧，用几分之一的价格实现相当的效果，乐趣十足。自此，老功放改造圆满完成，把心脏留下，驱动新的摩托罗拉4核心。很欣慰，人生第一台功放重现青春，希望再战十年！

CGP

     上星期五拜访举人兄弟，有幸听到这台DIY合并功放，与Naim Nait 5i 合并功放的 PK，这台DIY功放的表现虽不能完胜Naim Nait 5i合并功放，但播放音乐的音效绝不逊色于Naim Nait 5i 合并功放。我和当天一同前往的吴老师都觉得举人兄弟的这台DIY功放是成功的。

hifisxf

交易区新帖推荐

请教举人兄，NAIM的功放管的偏流情况如何？是甲乙类？还是乙类？

举人

hifisxf 发表于 2023-12-18 20:22
请教举人兄，NAIM的功放管的偏流情况如何？是甲乙类？还是乙类？

乙类

ou85

   有爱好就是好的，我平时也经常打理一些旧器材过一下手瘾，当看到焕然一新的旧器材，这种成感非常舒适。

真好运

动手能力强

响应消费降级，符合潮流

真好运

恕我直言，楼主似乎对丰满少妇有偏好

chen2003

面板设计有些味道。 936烙铁不行，不要原装的JBC，也要弄个 DIY的 JBC 245，效果非常好

hifisxf

举人 发表于 2023-12-18 20:31
乙类

普兰

赞举人玩得(｡･∀･)ﾉﾞ嗨

ou85

刚才看图片，有一个锣钉有点危险：距离大管太近了，很容易起烟花。因为大管外壳是带电的，散热器基本是接外壳地，这个短路一下，烧的东西真不少。

举人

ou85 发表于 2023-12-19 11:11
刚才看图片，有一个锣钉有点危险：距离大管太近了，很容易起烟花。因为大管外壳是带电的，散热器基本是接外 ...

拍照角度问题，距离还有1公分多，多谢提醒。
