手工搭个TL431+LM358镍氢电池条形电池充电器

fengyi_123

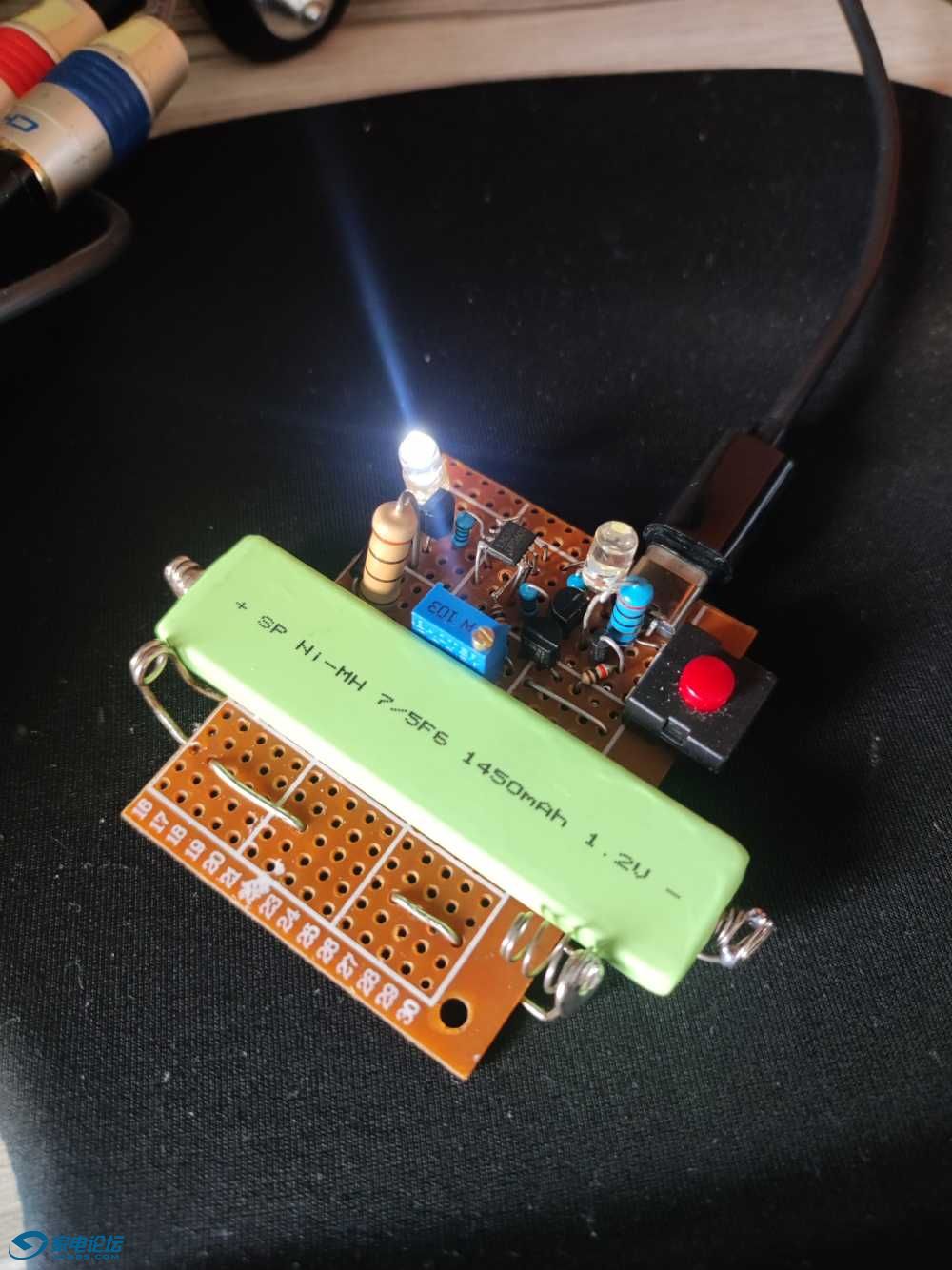

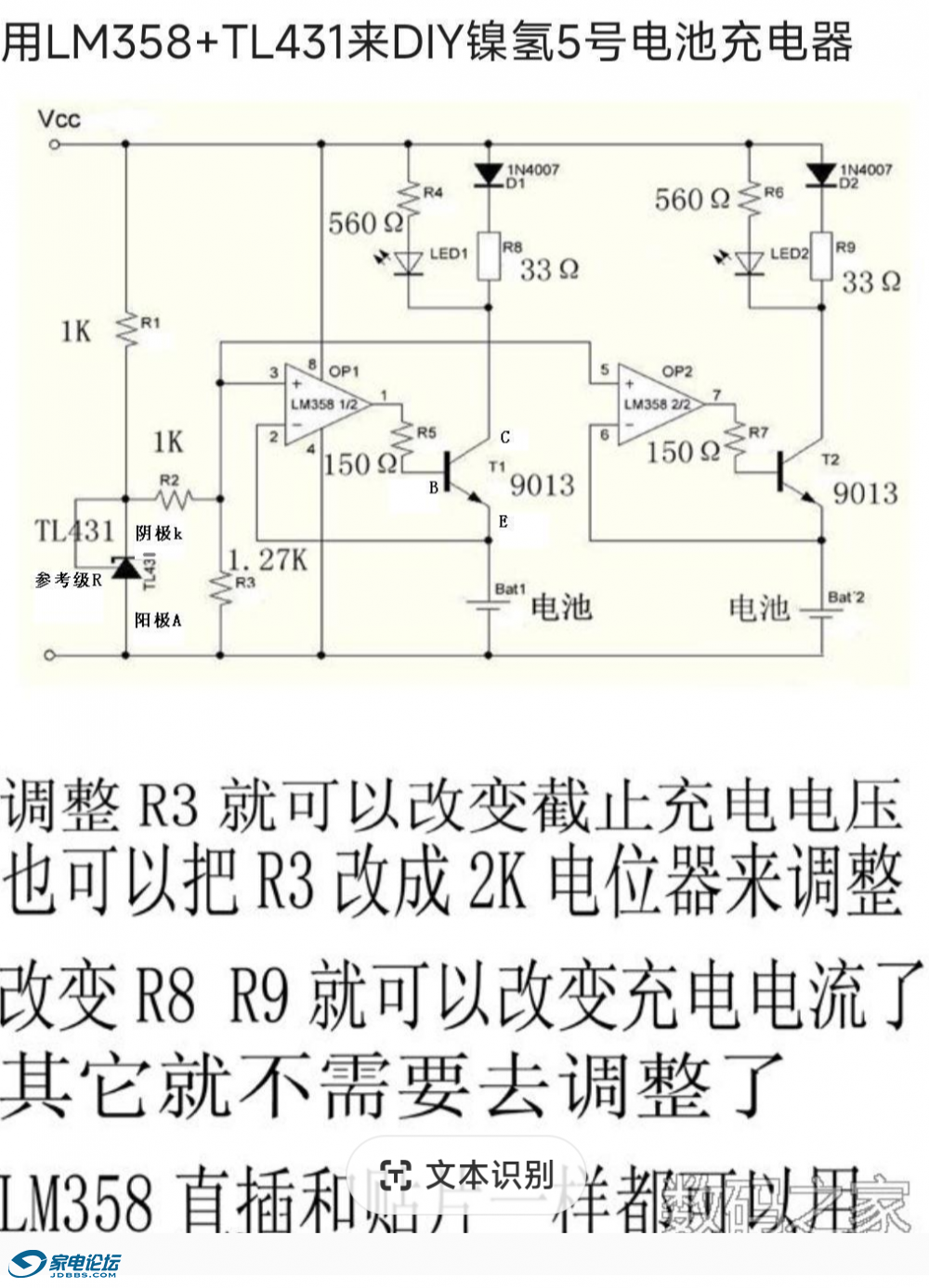

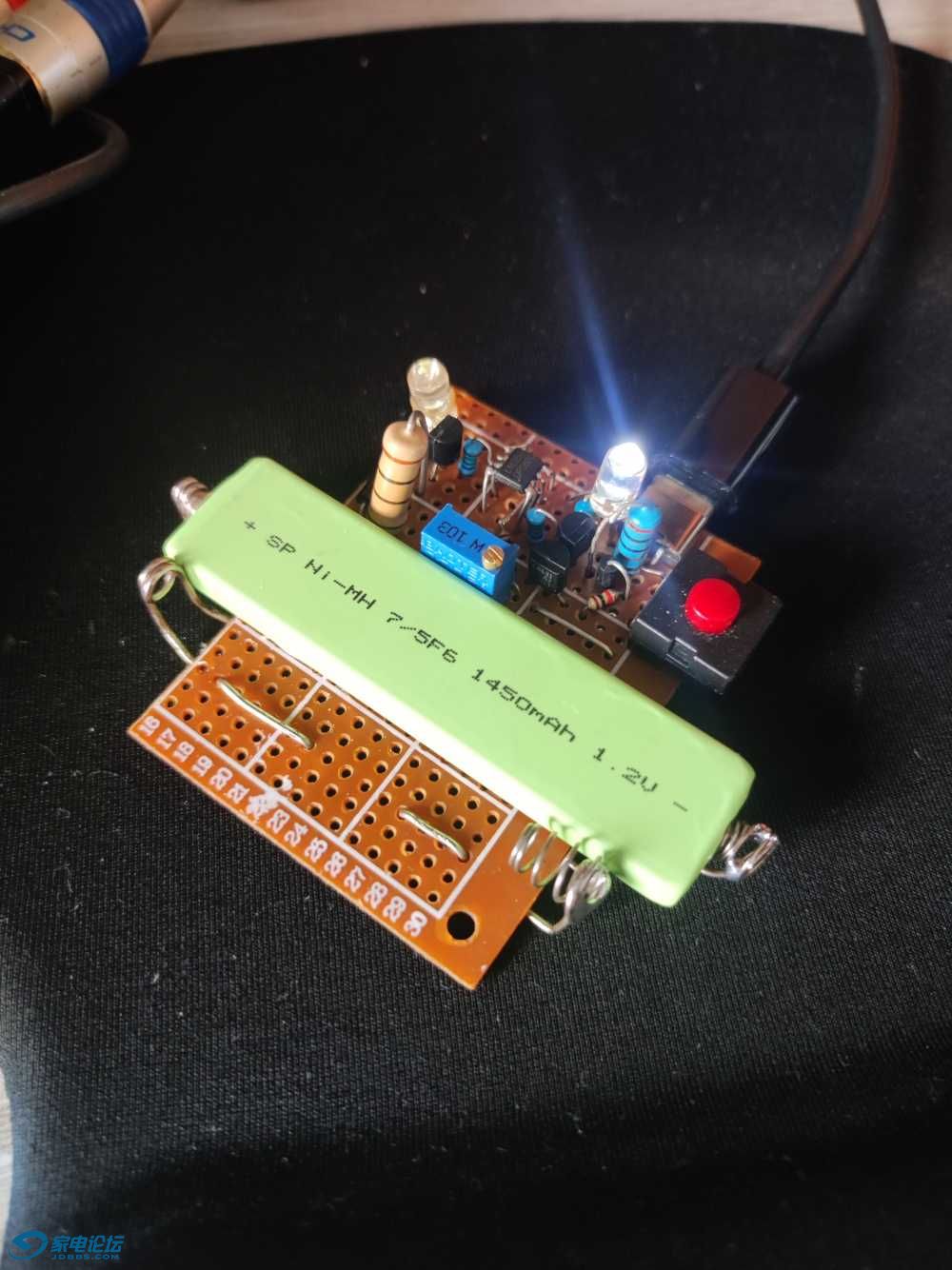

做这个源于最近又开始玩磁带随身听，买了块电池，但 没有条形电池充电器，懒得买，买来可能最高充电截止电压也不一定合适，电池会充不满或者过充，于是就自己来吧。电路网上都有，我主要加了一个电位器方便调节最高充电截止电压，根据我的电池设定到1.52v，充满灯灭停止充电，以后用其他电池只要调电位器设定最高充电电压就行。

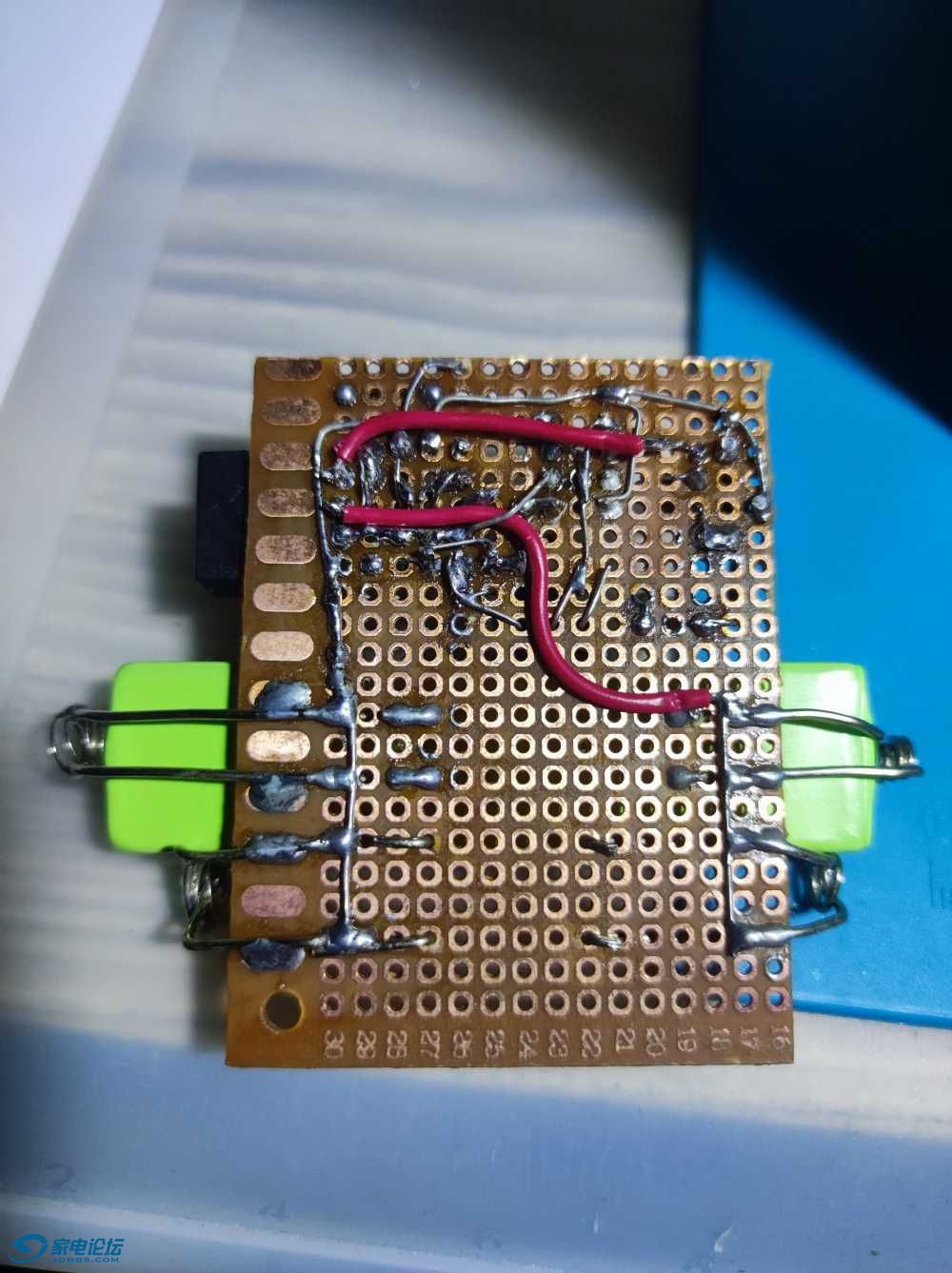

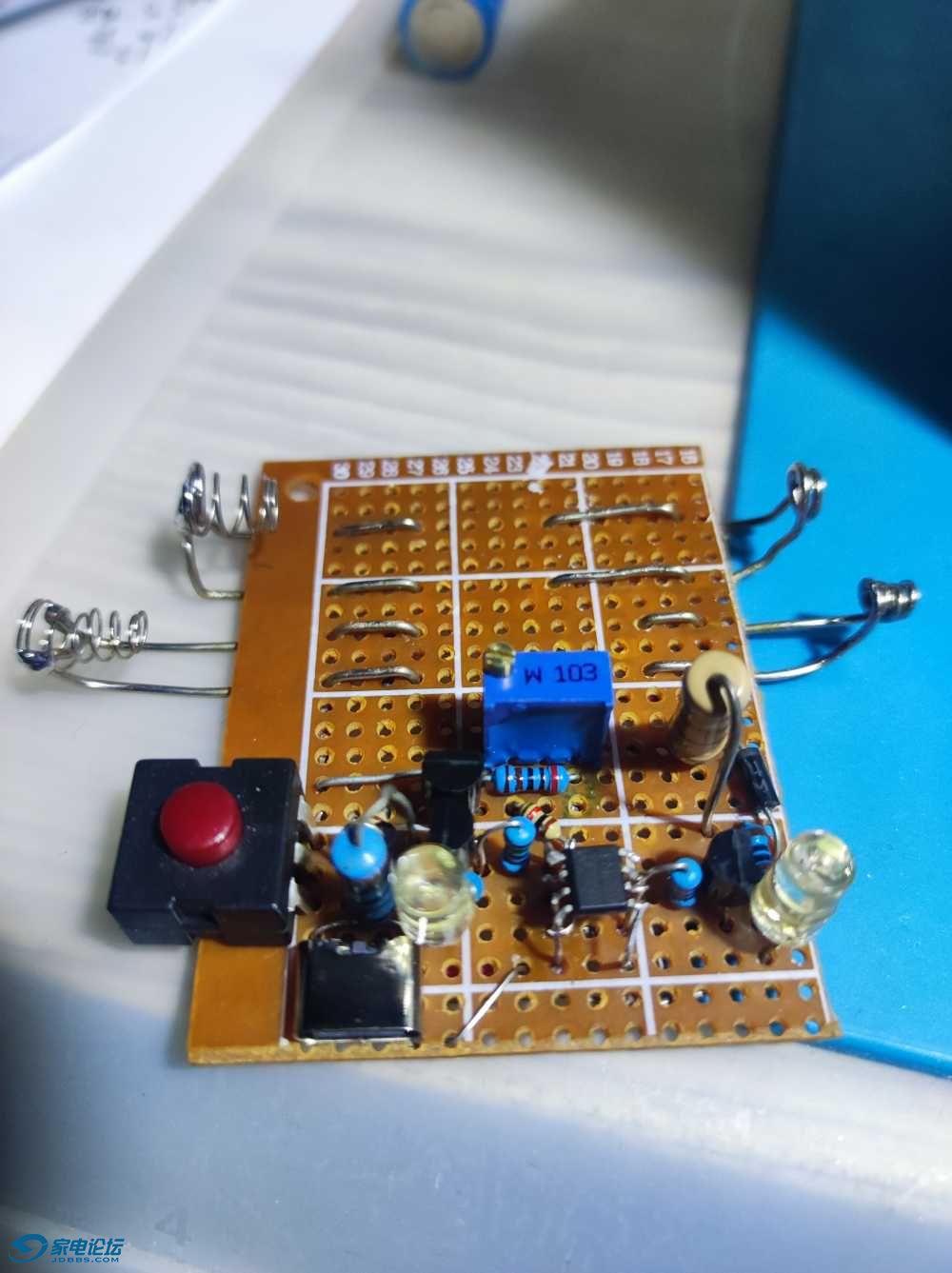

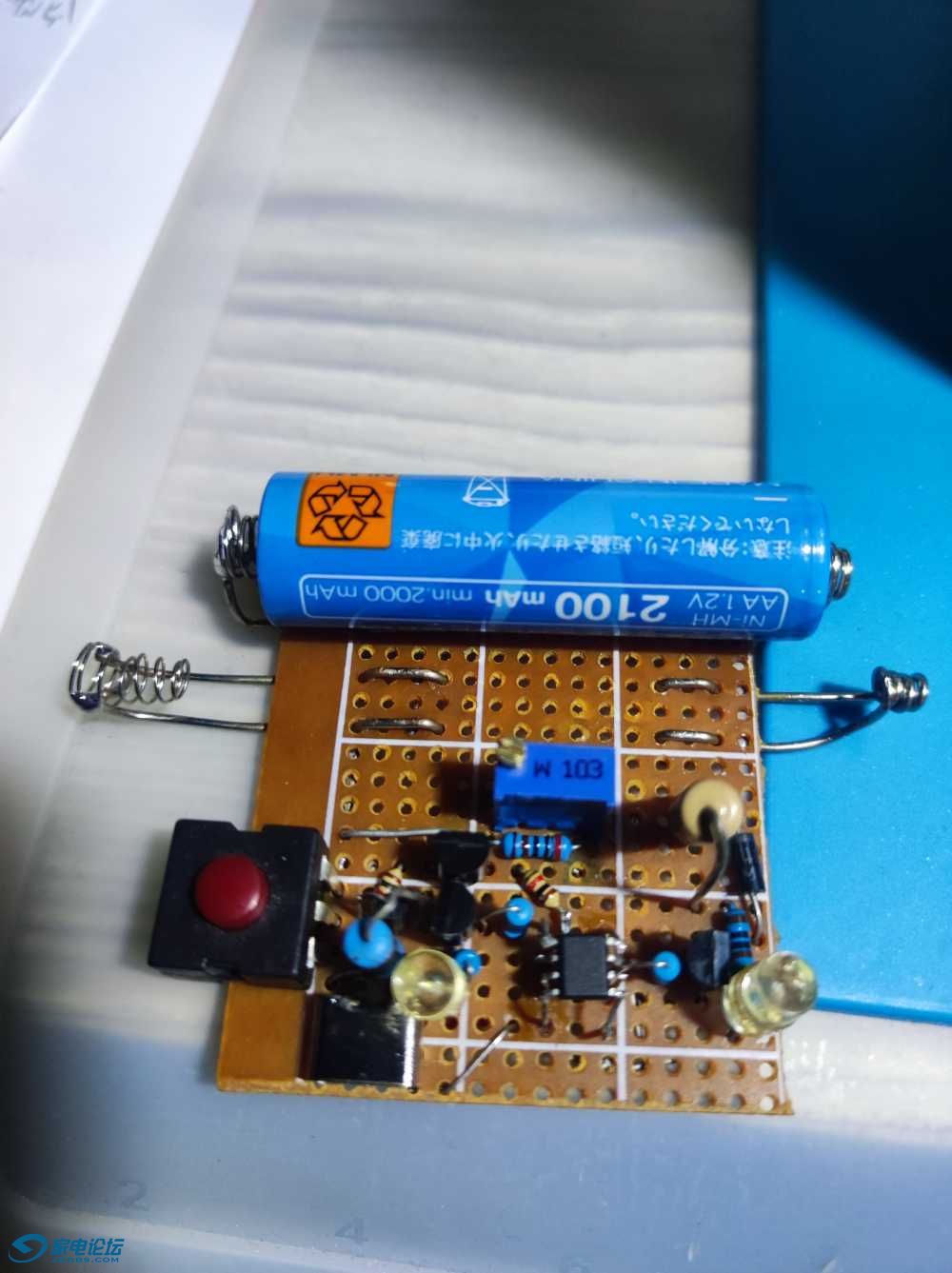

  另外我做了两档充电电流，快充和慢充分别占用一路运算放大，限流电阻分别是10偶和22偶，用一个手电筒开关切换充电档位，电源输入口用的type-c，这样到处都能找到电源，充电座用曲别针加弹簧做的，做了条电和5号电池的座子，反正所有配件都是手上现成的，没单独花一分钱，如果要算成本，应该不超过3元，但实测效果很好。

fengyi_123

补张图

cosmoslogic

靠截止电压来停充能充满吗

fengyi_123

cosmoslogic 发表于 2023-11-27 14:37
靠截止电压来停充能充满吗

是的，不过不同电池最高截止电压不一样。要先测一下，如果不确定一般早年的电池1.44-1.45，近年出的电池可以到1.5。

宏声3

谢谢楼主分享

河州小剑客

谢谢分享，已收藏，抽空做一个

szxw

电池正极直联运放负端，简单粗暴

guyi168

镍氢电池不能用最高截止电压判停，需要用-dV判停
