狗麦仔TD-V721带速慢维修，附上压带轮、靠轮尺寸

wyf46459 · 发表于 2024-2-6 22:39

不应该是压带轮弹簧问题，直驱电机上的两个电容有没有更换，16V10UF这两个电容很容易出问题

逆行鲨 · 发表于 2024-2-7 07:12

交易区新帖推荐

玩呀玩发表于 2024-2-5 11:36
维修机器时，减小压带轮压力有时可以解决问题，但我不会轻易去减小压带轮压力，因为旧机器弹簧的压力不会无 ...

你这个思路是正确的。jvc无刷电机驱动板上故障相对多一点，霍尔元件性能衰退导致电机带负载能力下降

chengyabcd · 发表于 2024-2-18 11:33

逆行鲨发表于 2024-2-7 07:12
你这个思路是正确的。jvc无刷电机驱动板上故障相对多一点，霍尔元件性能衰退导致电机带负载能力下降

张兄，721的电机板上的霍尔元件可以用什么型号的霍尔元件代换呢？准备把它们都换了。

CHENGYONG · 发表于 2024-2-18 11:44

gh1522 发表于 2024-2-5 09:47
721带速慢应先换一下飞轮皮带试试

对，肯定不是扭簧问题，扭簧扭力只会变小不会变大

逆行鲨 · 发表于 2024-2-18 16:33

参考林大师的吧https://www.jdbbs.com//forum.php?mod=viewthread&tid=8625842&extra=

咝咝入扣 · 发表于 2024-2-18 16:58

交易区新帖推荐

北京老卡友发表于 2023-11-5 14:27
副压带轮的精度及压力对抖晃及带速影响非常大主轴皮带也会影响带速 721带速不可调此机DD马达转速稳定度非 ...

过年期间排查了一台天龙M4走带不稳的问题，这台卡座是石英锁相直驱，磁带起始段带速稳稳在3000Hz的测试带频率，但到了磁带末端就下降到2980Hz左右，带头带尾相差了15~20Hz，而且还发现个问题，当磁带走了3/4左右的时候压下副压带轮速度会掉得比较明显，下降至2950且速度不稳抖晃大增。按理说单轴驱动也不应出现这样的带速差别，分析问题出在送带轮阻尼上。通过调整主压带轮压力（增加）和送带轮阻尼（减弱）后再测试，副压带轮脱离时带头带尾速度差已缩小到8~10Hz，且抖晃指标已有改良，副压带轮闭环后带头带尾速度差更缩小至2Hz之内。

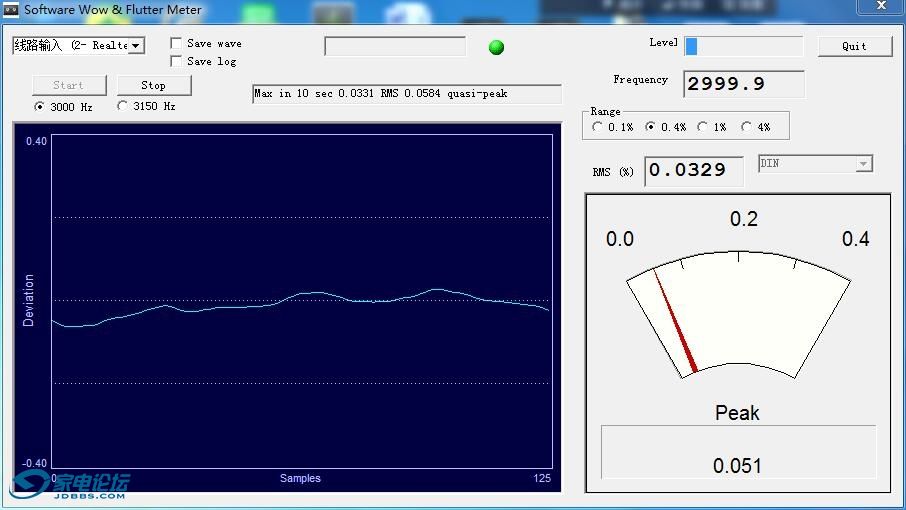

以下是排查前的速度抖晃值
带头
