索尼222ESJ电流声修复记

road_0001

首先告诫大家，没事不要瞎瘠薄乱动磁头右边的那俩螺丝，不然你就得花好几百买测试带、镜带去调！


前段时间在某海鲜市场收了台JVC W354，卖家声称已全面调标打理，机器到手也确实不错，里面很干净，压带轮都是新的，磁头也很光亮，声音挺不错，唯独在放部分磁带时会抖晃变调。问了一圈，调标的费用都够再买一台了，遂放弃，准备咸鱼上出掉。刷了一阵论坛，动了三磁头卡座的念头，找了半天，收了一台222ESJ。

机器到手，就有几个问题，高频衰减严重，跟卖家反馈后，卖家指导我调方位角螺丝，调来调去有所改善，但不大。接着折腾，调了右边那俩螺丝，高频确实有改善，但录音时就出了问题。原音的人声是居中的，录音会把人声录到偏右（偏磁调到中间箭头里的），然后用354播放，人声又会偏左……这时候光靠听已经解决不了问题了，只好老老实实购买测试带和镜带去调。终于调好了，走带路径一条直线，方位角45度线偶有开合，但10Khz -10db的测试带播放时只能到-15db，卖家的商品页里用的8Khz -10db的测试带也只能到-13db，看起来磁头表面还是挺光亮的，但高频状态确实一般……不过这都可以通过EQ补偿解决，不算啥大问题。最令人头疼的是左声道的滋滋滋电流声。

这电流声可太奇怪了，只有左声道有，而且和普通的没隔离好那种交流声（如各种国产收录机，熊猫F539这种）还不一样，正常电流声是嗡嗡嗡的，偶尔电源不干净会有轻微的滋滋声，并且是左右声道都有的。而这台机器的滋滋声是很明显的，比较刺激的那种声音，手摸机壳没有任何变化，换变压器也没有作用。这电流声只有在播放磁带时才会出现，前面耳机口和后面的Line Out都有。如果切换到Line In监听，就完全没有，录音时也不会把电流声录进去。问了卖家，卖家说他手里有几台也这样，可能是哪里接地不好。既然磁头都调好了，那就尝试解决一下吧。

遂拆开机器，里面还是很干净的，杂七杂八的线一大堆，不过都还比较规整，接地目测了一圈，也没发现哪里有啥问题。于是一边播放磁带，一边顺着磁头线看（带电危险操作，坛友请勿模仿）。很偶然地，手扒拉到了放音磁头插头附近的一根灰色的排线，发现电流声奇迹般地消失了！放开手，让线自己恢复形状，电流声又一点点增大了。原来罪魁是这根线！这根线在靠近放音磁头线的时候并不会出现电流声，唯独将这根线靠近插头时才会出现，怀疑是插头这里的电磁屏蔽做得不好，产生了干扰。调了下位置固定好，电流声彻底消失。

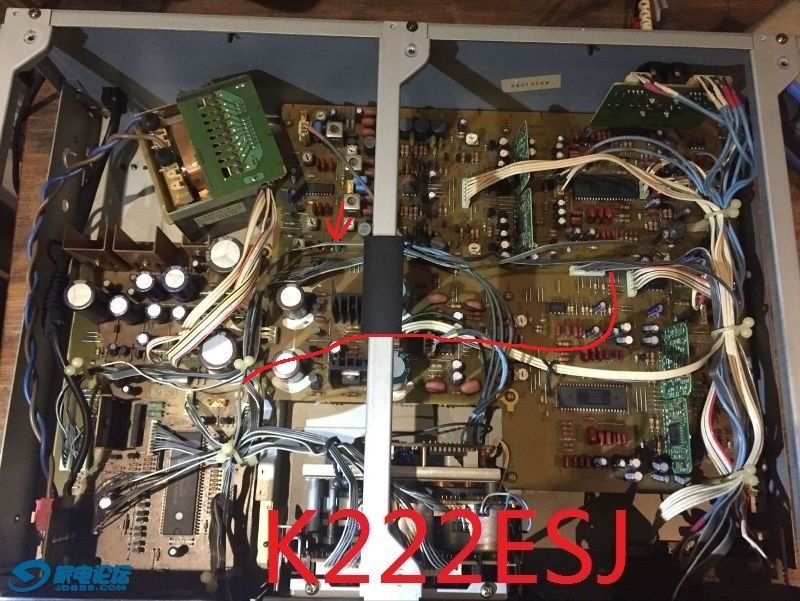

内部结构如下图，自己调的时候忘拍照片了，借用一下坛友的图。箭头所指的就是这根灰色排线，它在机箱里的走线是红线这条路径，可见它离放音磁头的插头非常近，这里屏蔽做得不好，导致产生了干扰。将这条线恢复原位，并用从主板上伸出的黑色铁丝固定好，装上机壳，听了一晚上，完全没有任何电流声，声音非常干净。看来调标的时候，走线也是重要的一环，尤其在一些电磁屏蔽做得不好的角落里，比如插头这些地方更要注意。

songuner

交易区新帖推荐

太偶然的故障！

gujiecmzx

磁头右边两个螺丝决定了磁头高度，要配合镜面带调，无异常不要调。
电磁干扰导致的噪音解决，要么就是磁头线接地不良，要么就是受干扰了，当然最坏情况是电路有损坏的元器件。
222系列电路较为简单，其实很适合作为标调的练手，同时磁头磨损问题也较为常见，期待楼主的eq调整方案，其实也很简单，动几个电容试试看。

road_0001

gujiecmzx 发表于 2023-10-11 15:42
磁头右边两个螺丝决定了磁头高度，要配合镜面带调，无异常不要调。
电磁干扰导致的噪音解决，要么就是磁头 ...

我是调电子EQ的，不会去动电路，手里也没工具。电脑连声卡输入音频，用Audition监听、采集，这时候就可以加EQ效果了。目前测试下来，母带处理给10000hz加5db的增益，Q值调到12，形成一个从6000hz开始，从0db逐步上升的曲线，到15khz时到达10db，趋于平缓，基本听起来就很正常了。

toojain

楼主的这个案例让我想起了一个类似的经历：
我的KA3ES曾经在校准状态下，无论怎么调节Level、Bias和EQ，显示条都一动不动。
送修的时候，师傅分析来分析去，说可能是某个IC坏了，但是更换IC以后，却故障依旧。而且特别蹊跷的是，当把机器侧着竖起来时，故障就莫名其妙地消失了。
最后才发现某根线的走位有问题，可能造成了干扰，重新理线捆扎好以后，故障彻底消失。
结果就是，明明只是布线的问题，却让我的这台无修无磨的机器白白地挨了一枪。
PS：最后原装的IC还是焊回去了。

road_0001

交易区新帖推荐

toojain 发表于 2023-10-11 16:21
楼主的这个案例让我想起了一个类似的经历：
我的KA3ES曾经在校准状态下，无论怎么调节Level、Bias和EQ，显 ...

我这机器刚到手时调偏磁，bias要往左转好多，两条线才能对上，然后调level顶到箭头位置。重新调好磁头并理好线后，EQ在中间，bias就在中间刻度内就能对上，虽然low会有一点点闪。往右拧一点点level就能顶到箭头位置。EQ打左，high会减2格，EQ打右，high会加2格。
