上篇文章对DNP-2000NE这台流媒体播放器的功能介绍的差不多了，接下来介绍一下它硬件和技术，看看它都有哪些亮点。毕竟作为一台万元以上的流媒体播放器，功能配置可能看不出什么差距，真正有含金量的，是外壳里面的这些东西。所以咱们先来看看DNP-2000NE的内部电路结构。

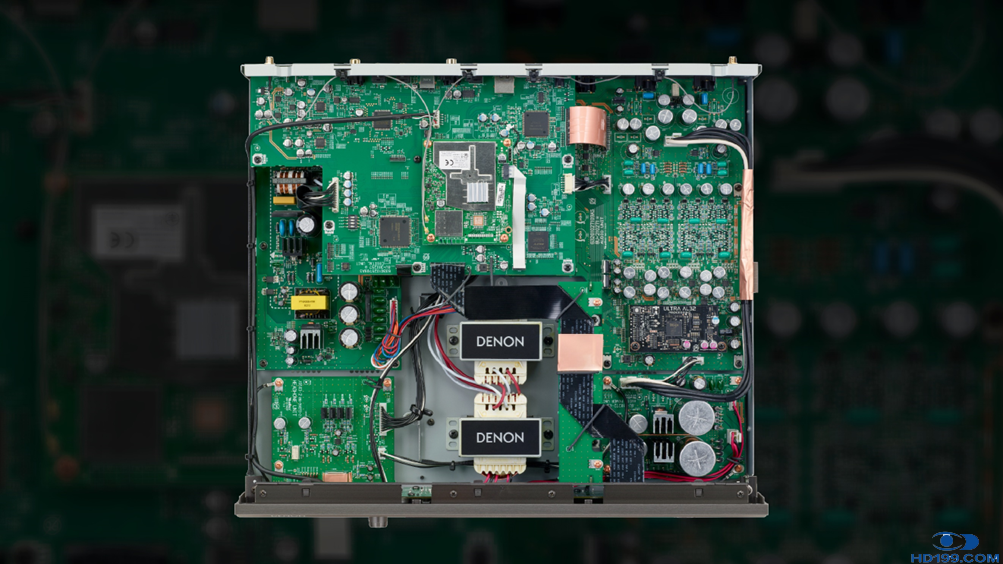

它的电路采用模块化设计，结构很清楚。左上方这张大板是数字信号电路板，它上面还插着一块小板，是天龙HEOS无线模块。右上方这张大板，是模拟信号电路板，负责数字信号的解码和放大。左下角这块小板，是耳机放大电路板。
正中间是两个变压器，左上角下面这张板，是开关电源板，它和中间这个变压器，负责给数字信号电路板供电。右下角是它的线性电源板，它和旁边这个变压器，负责给模拟信号电路板还有耳放电路板供电。通过这种物理隔离的方式，来消除数字电路和模拟电路之间的干扰。这是它整体的结构。接下来咱们来介绍一下它的技术细节。
1. Ultra AL32
首先就是天龙自己开发的Ultra AL32模拟波形再现技术。

它在本质上是一种数据插值的算法。它是对各种载体的数字音乐信号，通过这只FPGA可编程芯片，对这些音乐数据先进行升频处理，然后再交给DAC芯片进行解码。
通过这种插值升频的处理，让数字信号在解码后尽量接近原始模拟信号的平滑波形，来提升声音的细节表现力。这个技术最早叫作AL24，经过这些年的发展，在现在的旗舰碟机DCD-A110身上，采用的是最高版本的Ultra AL32算法。
在拆机之前，我知道天龙一定会给它配置这个技术，不过客我的想法是它会采用低一档的AL32算法，不是这种最高档的Ultra AL32算法。没想到天龙会把旗舰碟机上的这个技术，移植到这台流媒体播放器上。
2. Dual Clock
[img]blob:http://lt.hd199.com/5a4a514b-546f-48c9-a38a-3be0277b64e0[/img]
[img]blob:http://lt.hd199.com/693100f6-9e37-443f-aab4-2c56cea6a15b[/img]
如果我们这块算法芯片的小电路板拿开，就会看到在它下面的大电路板上，有两只银色的时钟晶振。左边这只标着45.158的时钟，负责为三种采样率的音乐文件提供时钟信号。
右边这只标着49.152的，负责给另外三种采样率的音乐文件提供时钟信号。 这样就能避免如果使用一只时钟来处理这两组基础采样率不同的信号，就会产生时基抖动失真的问题，确保信号的准确性。这也是很多中高端CD机普遍采用的方案。 3. QUAD DAC 接下来是第三个技术点，也就是DNP-2000NE采用的Quad DAC四片式解码芯片。 首先，2000NE采用了四只美国ESS公司出品的ES9018K2M解码芯片。 采用多只芯片的目的是什么呢。比如说这只9018，它是一只双声道芯片，入门级的CD机或者播放器，用一只解码芯片，就可以对左右两个声道的数字信号进行解码。 中端的碟机，可能会采用两只解码芯片，每只芯片只负责一个声道的解码，通过这种物理隔离的方式，来提升信号的分离度、信噪比，还有总谐波失真。 在天龙旗舰碟机DCD-A110身上，天龙就采用了这种Quad DAC四片式的解码方案，一个声道的解码工作交给两只芯片去处理，两个声道就是四片。之所以采用这种多DAC的方案，一方面是应对Ultra AL32算法产生的大量数据，另一方面也是为了进一步提高各项指标，让声音有更好的表现。 另外呢，大部分的播放器和解码器，在DAC解码芯片后面，一般来说，都会安排运放芯片，对信号进行缓冲和放大。但是在这台2000NE上面，我们可以看到，它的DAC后面没有专门的运算，而是通过采用离散式滤波电路，替代了广泛使用的运放芯片，来进一步消除信号噪声。 4. 数字隔离器
然后我们来看这个位置，数字信号电路板的这条排线，连接到模拟信号电路板上，在接口旁边有6只芯片，这里是2000NE的高速数字隔离器。前面说过，DNP-2000NE配置了丰富的连接功能，有各种不同的数字信号输入端口，这些数字信号里含有大量的高频噪声。通过这组隔离电路，就可以消除这些噪声信号对音质带来的负面影响。 说了这么多，对这台DNP-2000NE流媒体播放器介绍的也就差不多了。如果大家对这台设备有什么问题，可以在评论区留言，继续讨论。
|
