关于先锋T-770S维修手册错误的问题

wyf46459

手册中偏置振荡调整数值是210KHz，实际测量是105KHz，是不是210是1100S的。
偏置线圈调整测量点tp3、tp4根本没有反应
是不是测量点不对，以为后面就有一处测量点不对

wyf46459

交易区新帖推荐

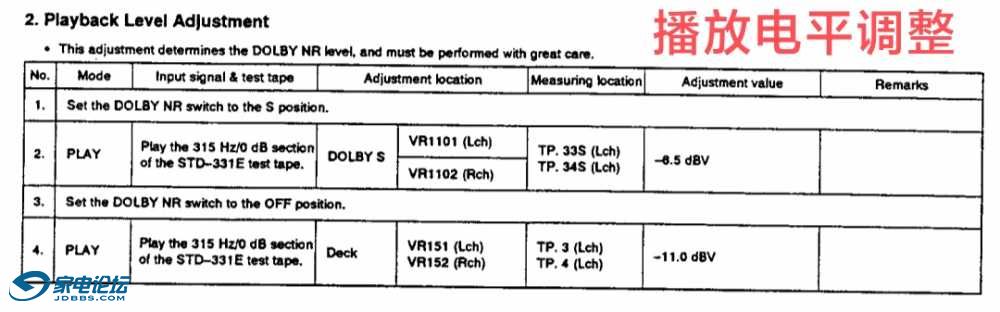

录音电平调整中要求录音暂停位置调整大旋钮使tp3、tp4输出-15.2dB，但这是不可能的tp3、tp4在录音暂停位置是没有输出的，只有播放时才可以测到。 这是播放电平调整，测试点就是tp3、tp4所以我认为录音暂停的情况下测量tp3、tp4是不对的。

wyf46459

这也就是我怀疑偏置线圈调整的测试点也是不对的，有了解电路的卡友看看这个偏置线圈调整应该测量什么位置。

javaio008

这部分手册是对的，
1. 1100S是210KHz正负300Hz，770S应该是106KHz正负300Hz。
2. Bias trap最小输出也是对的，因为你是在录音走带模式下，偏磁振荡器已经工作，带后肯定有输出。
3. 杜比S部分也是对的，杜比S打开后会从-15.2上升到-14.5dbV,同样的测试点。

javaio008

wyf46459 发表于 2023-7-31 12:19
录音电平调整中要求录音暂停位置调整大旋钮使tp3、tp4输出-15.2dB，但这是不可能的tp3、tp4在录音暂停位置 ...

这个部分手册肯定是印错了，你把 1. REC PAUSE改成REC PLAY 然后TP3,TP4就有了。不过Bias+REC Level 这部分要是按手册步骤去整就太繁琐了，大家都是走捷径其实。

wyf46459

交易区新帖推荐

javaio008 发表于 2023-7-31 21:48
这个部分手册肯定是印错了，你把 1. REC PAUSE改成REC PLAY 然后TP3,TP4就有了。不过Bias+REC Level 这部 ...

   录音暂停改成录音播放也是不对的，改了后边调还有什么用，第一步是基准，如果第一步改成录音播放打旋钮把tp3、tp4都调到-15.2dB，后面就不用调了，已经是-15.2dB还怎么调，没有第一步后面根据什么调。



wyf46459

javaio008 发表于 2023-7-31 21:22
这部分手册是对的，
1. 1100S是210KHz正负300Hz，770S应该是106KHz正负300Hz。
2. Bias trap最小输出也是 ...

Bias trap调整到最小置，我是想知道测量点用哪一个，说明上说的tp3、tp4前面播放电平调整就是这两个点VR151、VR152。偏置线圈调整L151、L152测试点也是tp3、tp4还怎么调，而且我测量这两个测试点调整L151和L152没有任何反应。所以我就想请教手册上是不是不对，调整L151、L152测试点应该是那两个。
