向大神们求助维修爱华CX-50一体机

mengfankun · 发表于 2023-7-16 23:40

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

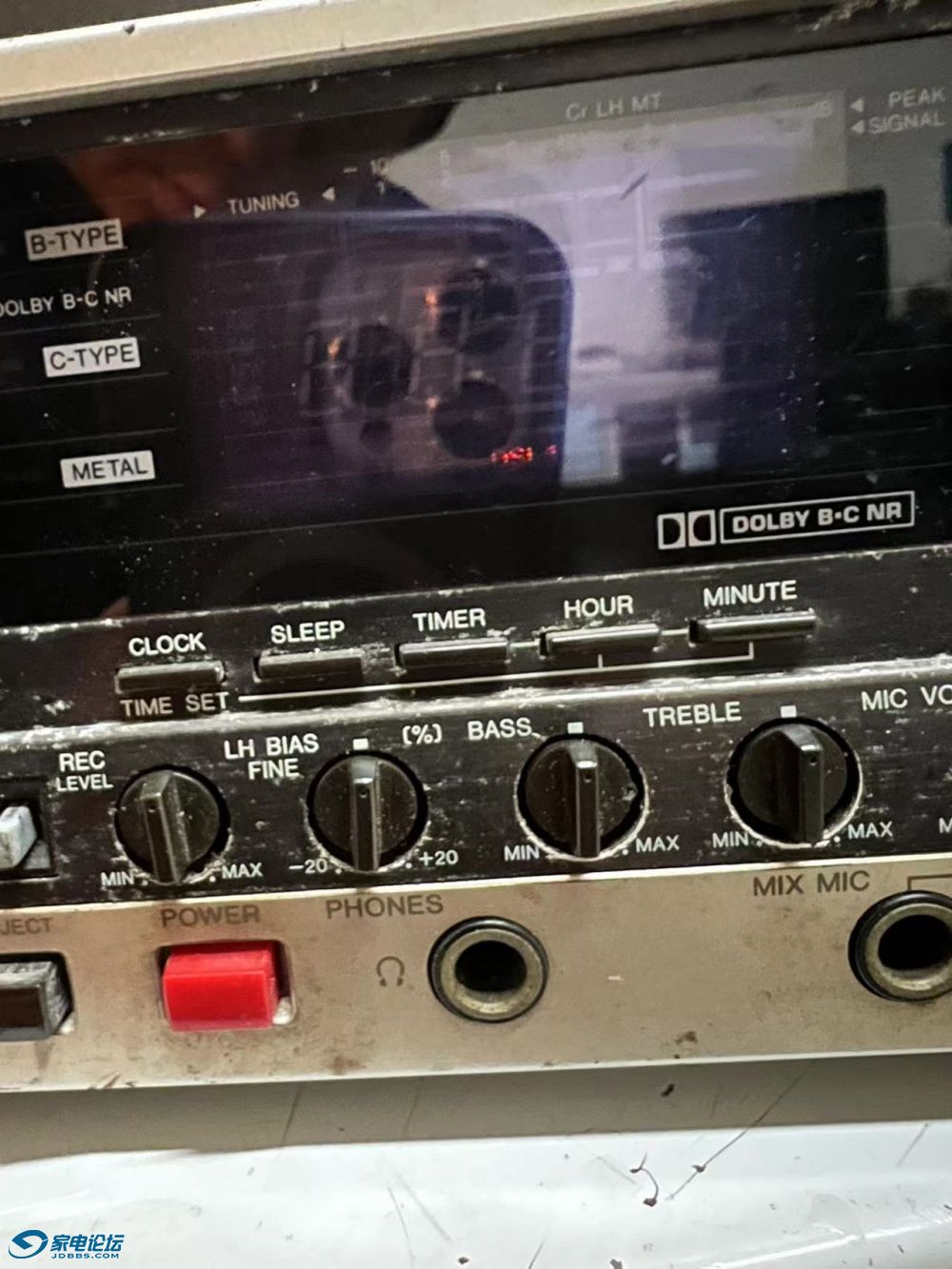

如题，前几天在鱼市上收了一台爱华的CX-50一体机尸体，请大神们帮助维修~

mengfankun · 发表于 2023-7-16 23:47

交易区新帖推荐

为表达谢意赠送大家此机器图纸一套。但是不知道该怎样上传~

mengfankun · 发表于 2023-7-16 23:47

图来了~

mengfankun · 发表于 2023-7-16 23:57

https://pan.baidu.com/s/17wbFEvjsysFIzCjdxOJA0w?pwd=1234

mengfankun · 发表于 2023-7-17 00:09

机器到手后状态为尸体，插电无任何反应。打开后发现音量电位器内部支架已经断裂。本以为是插错电压了，结果经测量变压器是好的。这个机器设计很有意思，查看图纸大约是1982年的产品，好家伙比我都大。经过检测基本确定CPUMSM5524R损坏，导致屏幕没有显示，但是早期的机器CPU似乎只是用来显示和计时器睡眠等鸡肋功能。目前机器的状态是：CPU坏，收音机开机时会卡在AM，过一会又会卡在FM，怀疑是受CPU影响，刚才把CPU拆下来后故障依旧。买了两块TC9135P还没到，刚开机时AM灯亮，过一会就不亮了。变成FM亮，AM能收到台，FM收不到台。卡座无反应。AUX输入是好的，PHONO输入也是好的。等同于我200+元买了一台爱华功放。

mengfankun · 发表于 2023-7-17 00:10

交易区新帖推荐

有懂的大神给指导指导呗。~谢谢~

mengfankun · 发表于 2023-7-17 00:11

这个图纸和我手头的机器并不完全一样，有些许的细微差别，但是也大差不差。

mengfankun · 发表于 2023-7-17 00:12

收音机的空气连很漂亮，比较期待调频修好后的声音~

mengfankun · 发表于 2023-7-28 23:05

更新一下，买的TC9135P到了更换后FM AM切换已经正常了，但是FM还是收不到台
