分享一起因一颗独石电容引发的带速不稳定的维修案例。

781307560

分享一起因一颗独石电容引发的带速不稳定的维修案例。

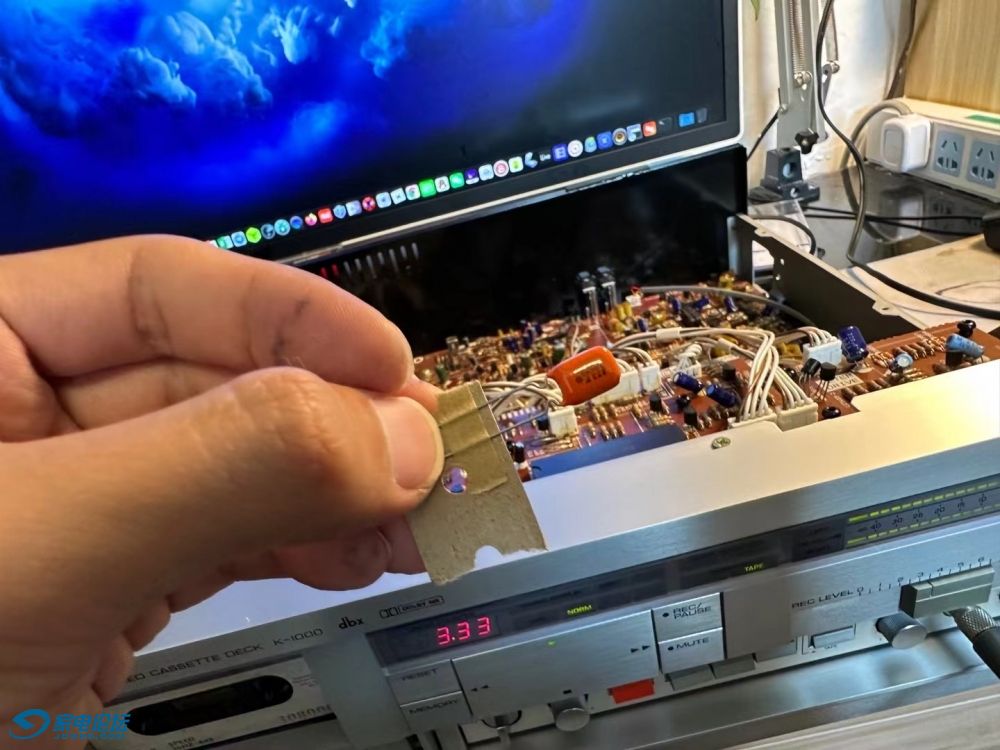

一台YAMAHA K-1000直驱卡座，来时主导轴不转，经检测是一颗0.002uf的无极电容损坏导致的，随手就换了一颗相同容量的独石电容，主导轴转了，直接装机测试没发现有啥问题。等正式使用时发现带速随着机器开机时间不断上涨，用3khz测试带测试，冷机时频率为3000Hz左右相对标准，但开机时间一长带速会越来越快，最快时能达到3034Hz，一般官方手册要求是带速应无差应小于正负15Hz，目前的情况显然超标了。怀疑过驱动芯片VC1029稳定性不好导致此类问题，但更换过全新芯片没有解决。又测量外围其他芯片也没啥可疑的地方。于是想到用热风枪在直驱板周围吹，当吹到之前换的独石电容时转速发生改变，原来是这颗新换的电容热稳定性不好。找了一颗全新的同款独石电容用电桥做测试，常温下和轻微受热的读数差的太多。带速不稳的问题估计是这个电容影响无刷电机转速，猜测此电容参与震荡电路，震荡频率参与电机速度比较。
正好手中有更好的进口日精金属膜电容，先用电桥测试，效果非常好，常温和受热指标变化不大。更换金属膜电容后长时间烤机带速非常稳定，点了两个小时带速只变化了2Hz非常理想！
至此这个算不上故障的故障解决了。
此案例适用于sankyo直驱电机板，VICTOR DD系列机器，D系列机器，松下WE6500，yamaha k-1000 k-2000，还有一些老直驱机芯机器。
无故停机等问题也要着手查看此电容，位于C8位置。

名字不重要

交易区新帖推荐

谢谢分享！

d6x

不错。

coffee_bean

目黑测的貌似晃动而不是抖晃

音乐中穿梭

老机器电容失效的多

gujiecmzx

交易区新帖推荐

值得借鉴

aak

学习了

hwd6

谢谢大师分享

烽火台01

技术贴

顺顺顺

感谢老师分享，学习了

云的线条

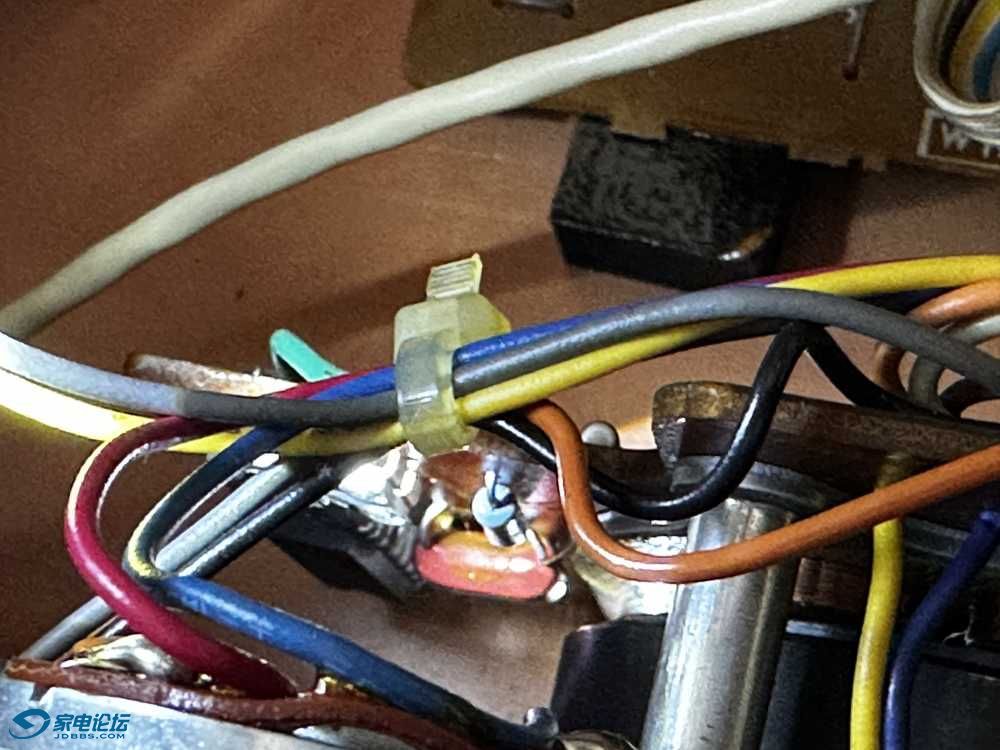

同型号机，播放偶尔发生带速慢了许多，刚开始以为是调速电经器接触不良，后检查发现是C8电容的容量0.22uf变成了0.57uf，换好后正常播放。

aibpo

云的线条 发表于 2023-7-8 18:40
同型号机，播放偶尔发生带速慢了许多，刚开始以为是调速电经器接触不良，后检查发现是C8电容的容量0.22uf变 ...

头回听说电容容量上升的

咝咝入扣

谢谢分享经验

wwr0325

手上的cr40也会热机比冷机快个6hz带速，看情况也应该和电容老化有关，但误差范围这么少，想想也懒得换了。
橙色的电容
