搞了台老卡座，有几个有趣的问题。

x_rockman

最近得到了一台老机器，TEAC A-300


到手后看到内部基本是原生态的


初步研究了一下，发现了几个问题：

1.对于维修打理非常不友好，拆个机芯费死劲；

2.感觉布线有很大的问题，下图红色是录音磁头的信号线和地线，蓝色是放音磁头的信号线和地线，
这不明显地线成环了吗？这噪音应该比较大吧。。。。

3.整个电路居然没有稳压，整流后经过滤波电容，就直接去给电路供电了，这玩意儿设计的那么豪放吗？
我只是知道大功率的功放电源通过整流滤波后直接接电路，声音会比较鲜活。这卡座这么小电流，不上稳压？
或者，这就是早期卡座模拟味足的设计理念？



玩过这类机器的朋友来聊两句。。。

yeeypc

交易区新帖推荐

电子行业中把几十年（甚至上百年）前的东西当宝的，也就是音响了。

suline

这机很不错了啊，三磁头，直流伺服电机，杜比芯片
全新的时候很好看啊

x_rockman

suline 发表于 2023-4-28 12:00
这机很不错了啊，三磁头，直流伺服电机，杜比芯片
全新的时候很好看啊

电源部分感觉比价敷衍，听感如何？？

huzuyuan668

同楼上问？？？

suline

交易区新帖推荐

x_rockman 发表于 2023-4-28 12:10
电源部分感觉比价敷衍，听感如何？？

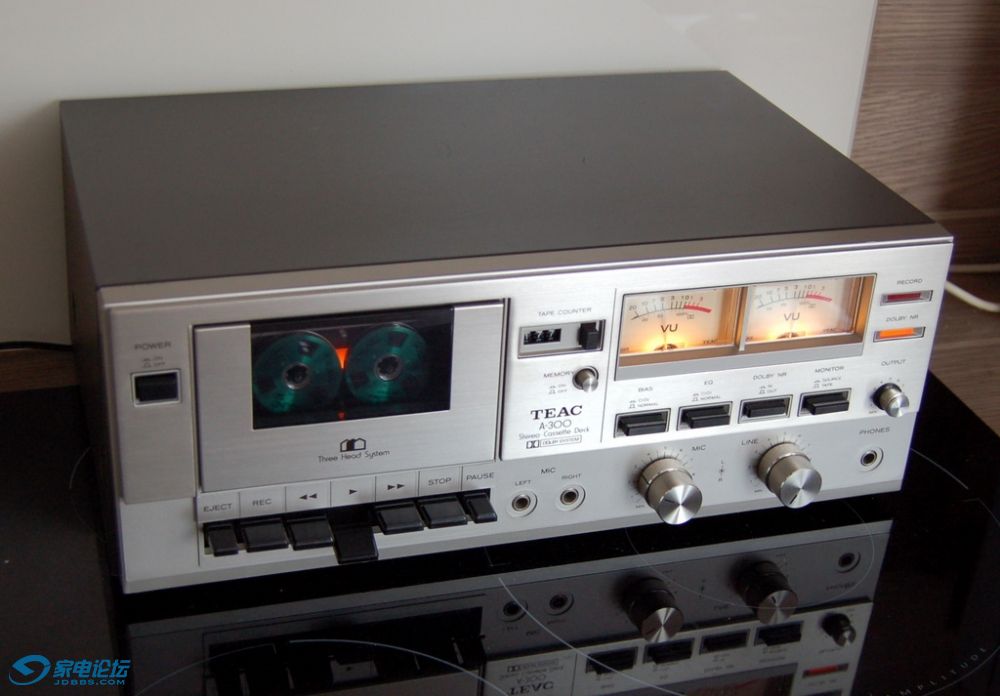

我没有这个机子，盗图的

x_rockman

suline 发表于 2023-4-28 13:02
我没有这个机子，盗图的

coffee_bean

还别说，一些发烧友就是认为稳压电源的声音不好
当然我不认为这些老机的设计者是为了发烧故意这么干的，可能就是为了节省零件，认为这样已经满足设计要求，没必要再搞得复杂。 音响这玩意很神奇，那些又是孪生管又是全对称，各种花样玩尽的复杂前级，未必比电路拙劣的quad 33好听。

szchenjdbbs

大功率的功放电源通过整流滤波后直接接电路--------你说得有道理,  这个具体得看电路设计, 比如功耗很小的电路负载，你非得加个稳压后再供给后面的电路,这个可能是卖家说的用料足，实测信号时，有没有稳压电路，都没有区别(我说的是部分电路),可想而知,  一个好的电路，对电流回路，信号的处理,很多巧妙的地方,见到过电工仔出身的师傅，做出来的效果，也有很不错的，这台机子，楼主打算上多少补品？期待楼主打理好后,分享历程，我倒是看到了卡座的小牛，会不会是有人怀疑，这个小牛能出多大的力?

x_rockman

szchenjdbbs 发表于 2023-4-28 16:36
大功率的功放电源通过整流滤波后直接接电路--------你说得有道理,  这个具体得看电路设计, 比如功耗很小的 ...

嗯，小电流的电路，一般来说，并联稳压的效果是公认的。。。主要是看到这个玩具居然连普通的稳压都没有，有点咋舌。。。
这个机器，我计划先原样修复，听一段时间，先有个基础的认知，录一些音视频，保留一些资料；然后还是考虑上个并联电源，这个心里得坎儿真心过不去。。。哈哈。。。其他的至于是不是要上其他的补品元件暂时还没有计划，先假装尊重原有音频设计理念。。。。。

x_rockman

szchenjdbbs 发表于 2023-4-28 16:36
大功率的功放电源通过整流滤波后直接接电路--------你说得有道理,  这个具体得看电路设计, 比如功耗很小的 ...

牛是有点小，回头关注一下发热情况。。。

whswhs1975

好听就行  ！！！！！！！

天崖浪人

首先 磁头引线这种走法  和PCB布局的“地线环路” 是两回事  不是同一个概念
第二  小信号放大部分是有稳压电路的   并不是你没找到   就是没有     也不是稳压电路就必须要一个大功率管加上散热器才行

x_rockman

天崖浪人 发表于 2023-4-30 10:09
首先 磁头引线这种走法  和PCB布局的“地线环路” 是两回事  不是同一个概念
第二  小信号放大部分是有稳 ...

机箱布线，也存在地线成环的问题。。。
稳压有吗？我仔细研究了几遍电路板，真心没找到，还真的是希望是我没找到，但是好像是真没有，你有这个机器？愿闻其详。。。。

670394641

没有IC稳压更好声，对声音爆发力好点。
