胜利711磁头性能衰减调整

xzpppp007 · 发表于 2023-3-26 22:42

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

我的胜利711在在磁头性能衰减了，在顾杰先生处购买频响测试带之后，通过维修手册的调整方法，调整电路板上的相应电位器，已恢复过来了。现在把过程记录如下：
1.放入频响测试带。

2.放音电平调整，调整vr102左声道，vr202右声道，直到毫伏表指示0.3v。
3.放音eq调整，调整vr101左声道，vr201右声道，直到测试带的10k，1k，125k分别在毫伏表指示一致，我机器调到10k和1k相差0.02v。

4.取出测试带，放入一盘空白的一类带，我用的是全新索尼ef。
5.分别录制50hz，1khz，12.5khz的音频信号，调整vr302左声道，vr402右声道，直到两个声道的三段频率在毫伏表指示一致。
6.录制-10db白噪声信号，调整vr301左声道，vr401右声道，使左右声道毫伏表指示相同的数值一致。
7.调整完成。

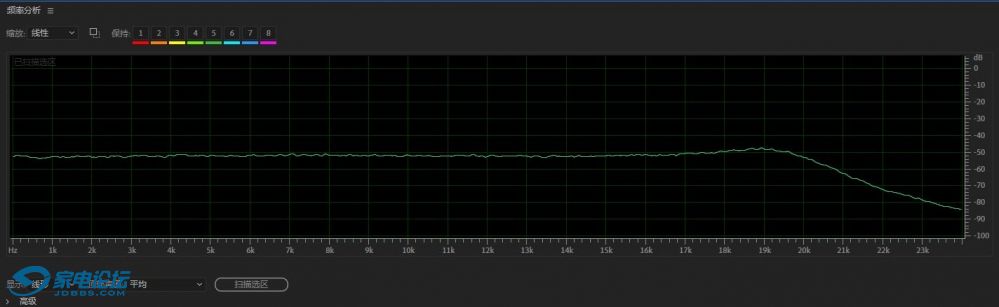

附上调整前后对比曲线图。
