求助，d121通电光盘不转！

hjshuang

请教坛友，早前在论坛收的1台d121，光头总成是完好的，移到别的机秒切秒读，但这台d121启动时光头亮有聚焦动作，光头由里往外来回移动3次就断电，其间主轴电机有轻微转动动作，像想转又没力气转起起来那样，贴片电容有漏液，自己把部分有同规格的直插电容换上，问题依旧，有了上次d321的经验，自己也用万用表测量了板上的贴片电感，都是通的，所以求助坛友，指点一下维修方向，顺便也求一求d121的维修手册

轻轻留步

交易区新帖推荐

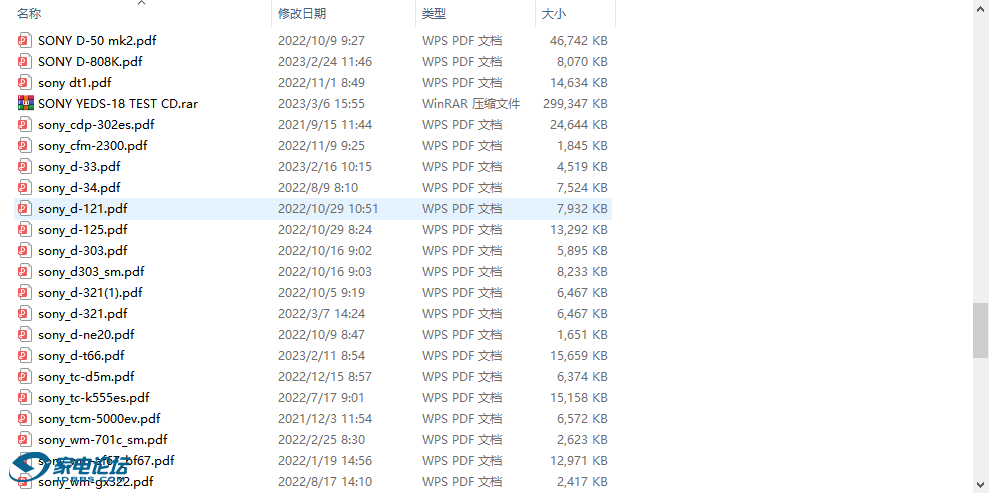

查腐蚀的地方吧 邮箱给我给你发手册

hjshuang

轻轻留步 发表于 2023-3-15 08:22
查腐蚀的地方吧 邮箱给我给你发手册

谢谢坛友，已私信邮箱

轻轻留步

hjshuang 发表于 2023-3-15 08:35
谢谢坛友，已私信邮箱

已发送 查收

huhalahu

修机说简单也简单，如果后续想自己动手打理，建议先把原理这块弄明白，CD机到底是怎么回事，正常工作需要什么条件，多思考多动手，慢慢积累经验，这种针对性很强的故障，即使现在告知你怎么处理，以后需要同样故障也不见得能整明白

hjshuang

交易区新帖推荐

轻轻留步 发表于 2023-3-15 08:52
已发送 查收

收到了，谢谢你！

hjshuang

huhalahu 发表于 2023-3-15 08:54
修机说简单也简单，如果后续想自己动手打理，建议先把原理这块弄明白，CD机到底是怎么回事，正常工作需要什 ...

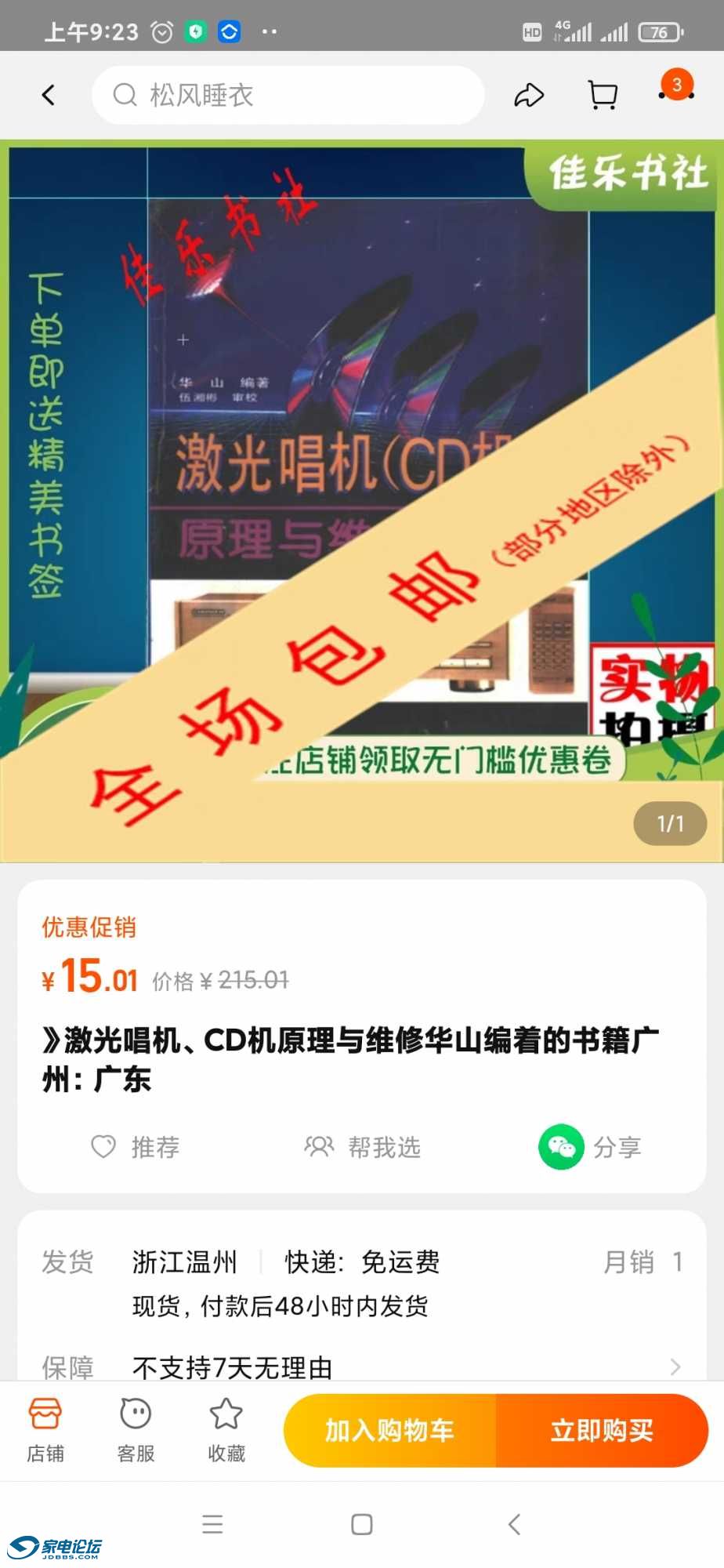

是的！受顾老师等论坛前辈和大哥你的维修激光头贴子影响，自己也决定要学自己打理，刚开始从最简单的换电容开始，并开始恶补相关电路基础知识以及了解cd随身听的运作原理，买的一本书昨晚刚到货！希望自己能坚持，终极目标是能像你一样能更换激光管！

feiyoun

很奇怪，一般只有松下的机器光头才会在关盖时候预先读碟，才会来回移动光头去看有没有光碟，索尼一般是按下播放键才去读碟，光头则不会来回移动，一般读不到就显示nodisk，或者直接断电，不过没有接触过D-121，说不定和松下机器一样，光头来回移动检测有没有碟，有碟才开始转主轴。
一般索尼是调试步骤是
1.短路开盖检测器
2，把光头拨动离开限位检测开关
3.按播放键，然后看光头回位，说明进给驱动和齿轮正常
4，不装光盘的情况下，光头到位，限位检测器检测到，光头发出红光，主轴开始转动三次，此时因为没有碟片，显示nodisk
5以上都正常说明机器基本正常，然后可以装一张碟试
看你的描述，写的主轴轻微转，按道理主轴不放碟都要飞快的转动三次，所以可以先查
1\主轴电机有没有卡，拔下插头直接上稳压电源，1-2V都应该转，部分正负
2、如果整体光头组件都在别的机器试过正常，那么就看主轴电机插头有没有虚焊，
3、插头正常再看主轴驱动驱动芯片，周边。电路图上一般表有电压，可以一个个测试，不过没有光头排线延长线，测试起来比较麻烦。

以上个人建议，供参考，讨论。

huhalahu

huhalahu 发表于 2023-3-15 08:54
修机说简单也简单，如果后续想自己动手打理，建议先把原理这块弄明白，CD机到底是怎么回事，正常工作需要什 ...

青蛙收音机

哈哈！121可不是一般人能修的，我手头5台121整好的只有一部，两部半残废，能读，一部能通电，一部尸体。某鱼有个能专修这机的，主攻这台机。可见有多难。据描述，这机电源部分是关键。好像有个通病，我的感觉也是，好像是某个电容漏液，必定会把电源部分破坏。

青蛙收音机

我手头的，都有这通病，有颗三级管发热巨大，就算是好的，搞几下就开始出这毛病。给你看张图片。

青蛙收音机

这个是截取某鱼上专修121的那位，修机的一些提示，我也截图给你，希望能帮助到你。这里注明，如果冒犯了那位，请通知我，撤回。

hjshuang

feiyoun 发表于 2023-3-15 09:43
很奇怪，一般只有松下的机器光头才会在关盖时候预先读碟，才会来回移动光头去看有没有光碟，索尼一般是按下 ...

非常感谢坛友的详细回复，光头总成是完好的，如果不放碟启动，光头发亮聚焦然后就提示no disk，光头是不会移动的，目前的症状就是放上碟启动，光头应该是检测到有碟片，然后反馈信号给主轴电机，要电机旋转启动，但电机只有轻微的动作转不起来，光头就从里到外来回移动三次后断电

hjshuang

青蛙收音机 发表于 2023-3-15 10:23
这个是截取某鱼上专修121的那位，修机的一些提示，我也截图给你，希望能帮助到你。这里注明，如果冒犯了那 ...

我闲鱼问过他了，人家认为我是小白，我又没购买他的电容，所以没提供技术指导，也不怪他，人家是做生意的，换我也懒得跟我说，只是我脸皮厚去问人家而已

青蛙收音机

你这机还是电源出了问题。估计就是他说的，3.5伏升压不够，那肯定读不了碟了。
