求助，d321秒读目录但寻迹电机不工作

猛猛的喝可乐

hjshuang 发表于 2023-2-11 21:57
换了插座附近的4个电解电容，依旧不行

这4个小电容就是控制主电机和进给电机动作的，极性有没有接反？容量是不是一致的？按理应该能解决的。

hjshuang

交易区新帖推荐

猛猛的喝可乐 发表于 2023-2-12 02:08
这4个小电容就是控制主电机和进给电机动作的，极性有没有接反？容量是不是一致的？按理应该能解决的。

极性没接反，容量都是4v47uf的，换了后都是只能读出目录，循迹电机不移动

hjshuang

青蛙收音机 发表于 2023-2-11 22:15
我猜一下啊，光头读取了信息后，交伺服芯片，伺服会把步进信息交到电源管理芯片，电源芯片输出步进电流推动 ...

你好朋友，想问一下你的那台是不是把所有电容都换了也解决不了问题？

670394641

我那台更恐怖，显示屏显示很暗，播放时电机狂转，也无法读碟，全换电容也没有用，是上家长年不取电池，电池夜腐蚀应该造成主板短路了，问题比较严重了，芯片估计都烧了。

hjshuang

裸奔皇帝 发表于 2023-2-10 23:41
主轴电机跟寻迹是互相配合作用的。能请出曲目证明寻迹没有问题。主轴电机电流供不上去。换旁边那几个电容应 ...

换了电容同样不行，还有其他可能吗？

bughuihui

交易区新帖推荐

大卫是搞321的专家。

hjshuang

bughuihui 发表于 2023-2-12 16:00
大卫是搞321的专家。

谢谢提示，找回大卫的贴看，这问题可能是驱动芯片问题！小白的我想放弃了

青蛙收音机

hjshuang 发表于 2023-2-12 11:09
你好朋友，想问一下你的那台是不是把所有电容都换了也解决不了问题？

那还不换，都换直插电容，跟你的一样，东倒西歪的。能盖上上盖就行。

hjshuang

青蛙收音机 发表于 2023-2-12 22:28
那还不换，都换直插电容，跟你的一样，东倒西歪的。能盖上上盖就行。

参考大卫的贴，可能是驱动芯片问题，那我就基本不用搞了

hjshuang

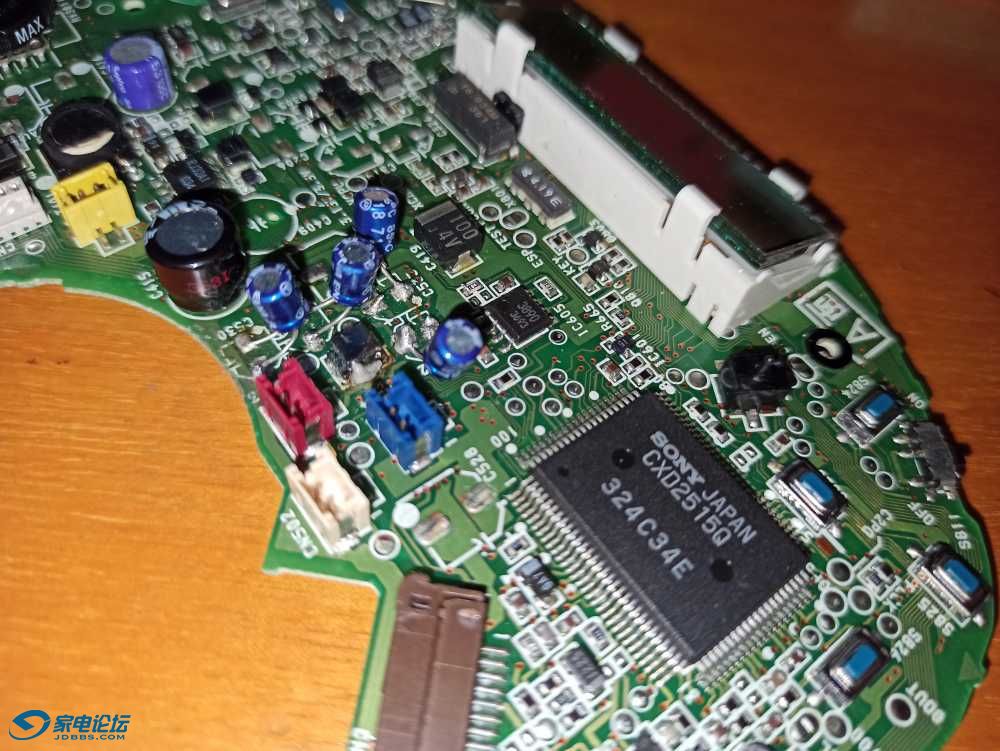

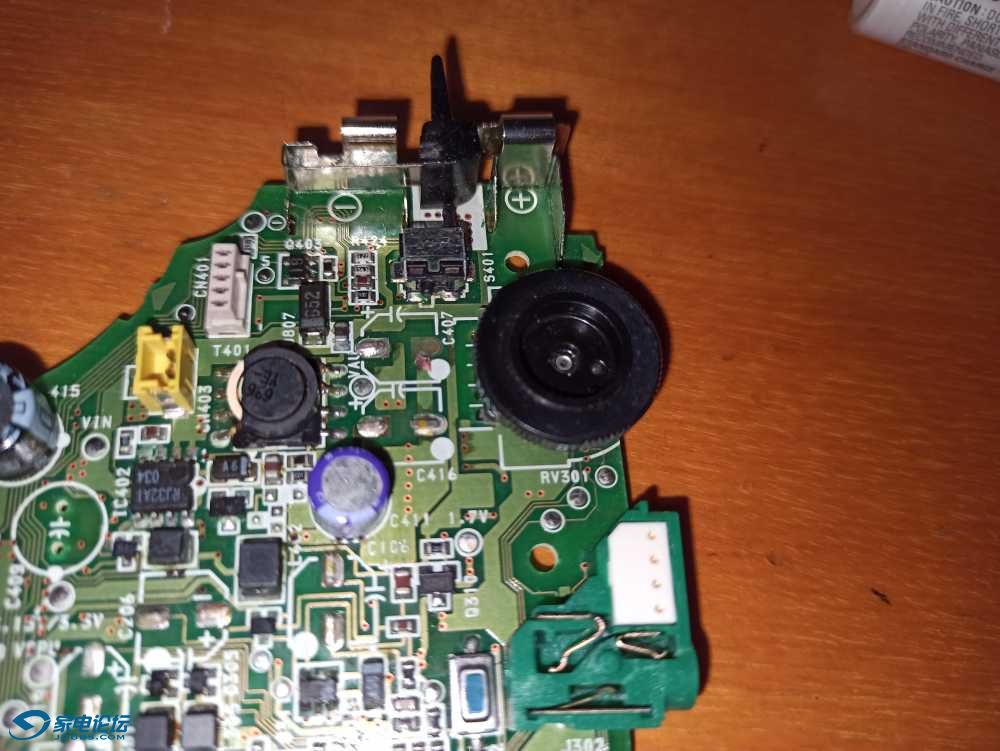

更新一下，感谢大卫兄和小扭扣俩前辈的提示，循迹电机不移动的原因是小电容围着的那个贴片电感被电解液腐蚀断路，把电感短路后，循迹电机正常工作，装机能读碟了，但又发现读碟能力有问题且声音不正常，于是把剩下的电解电容都拧掉，可能经验不足拧的时候不够快狠准，电位器旁的那个电容腐蚀厉害，拧的时候把负极的焊盘也拧掉了

青蛙收音机

哥们的提示，如醍醐灌顶啊。真是绝，躺尸两年的321，我的也复活了。秒读，秒切。问题一样，只是不同位置的。那两颗330uf的电容，位置真是小，5毫米高的直插电容（坚决不用贴片，怕以后又漏了）都盖不上盖子。不过现在是电池不能用（显示低电压），只能电源用。也知足了。

青蛙收音机

负极焊盘，你可以用刀片轻刮，露出铜片再上锡，造一个焊盘出来，要心细，慢慢来，或者直接漆包线飞线，我看你的图片，刮焊盘出来比较容易。

hjshuang

青蛙收音机 发表于 2023-2-17 22:23
负极焊盘，你可以用刀片轻刮，露出铜片再上锡，造一个焊盘出来，要心细，慢慢来，或者直接漆包线飞线，我看 ...

嗯，顺便学习一下如何补焊盘，再请教一下坛友，焊锡用松香好还是助焊油好？松香很容易弄得焦黑脏脏的，是不是用洗板水就能清洁掉？焊锡丝是不是用低温锡含铅的比较好焊？

猛猛的喝可乐

hjshuang 发表于 2023-2-18 07:18
嗯，顺便学习一下如何补焊盘，再请教一下坛友，焊锡用松香好还是助焊油好？松香很容易弄得焦黑脏脏的，是 ...

焊盘淘宝上有卖的，松香更好用，焊接好了，用洗板水洗干净即可，洗板水要注意封闭好，否则，半个月就挥发掉！

hjshuang

猛猛的喝可乐 发表于 2023-2-18 14:55
焊盘淘宝上有卖的，松香更好用，焊接好了，用洗板水洗干净即可，洗板水要注意封闭好，否则，半个月就挥发 ...

好的！谢谢意见！等洗板水到了就大胆尝试！
