请教胜利卡座偏磁频率的调整

xg_zgy · 发表于 2023-1-15 22:35

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 xg_zgy 于 2023-1-15 22:36 编辑

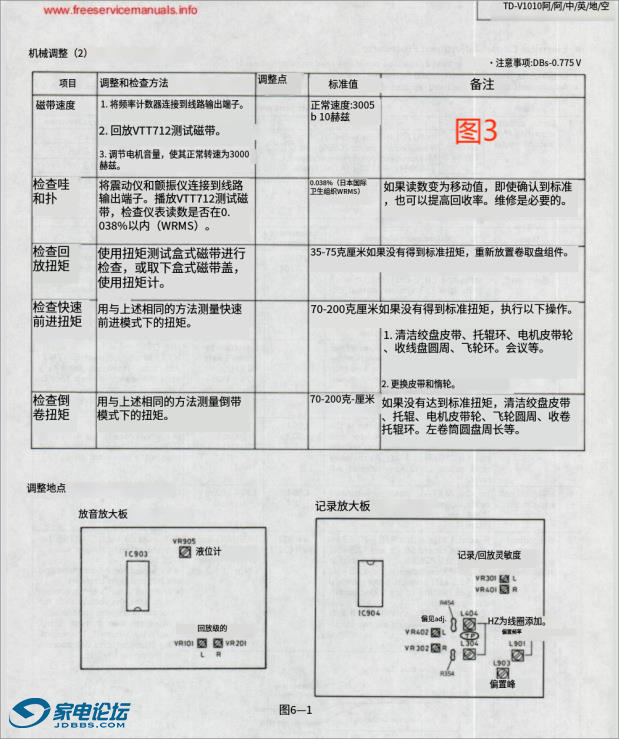

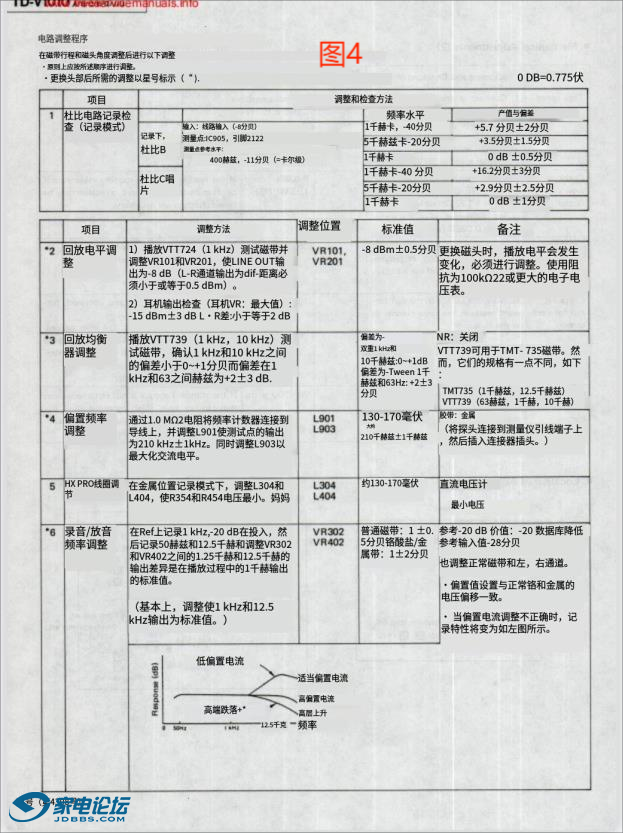

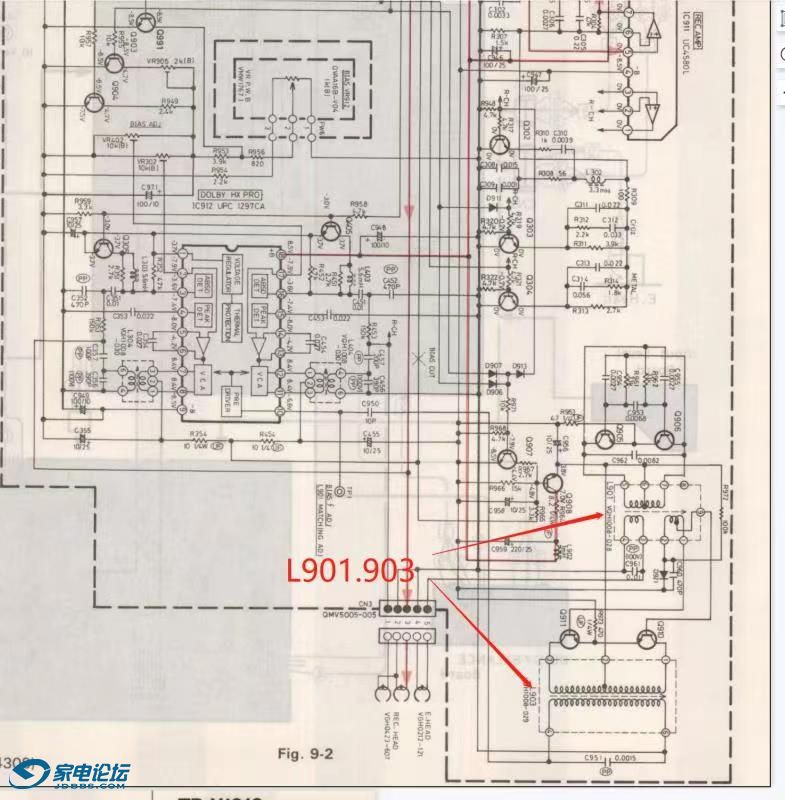

对手里的胜利731的偏磁频率调整。手册套用胜利1010的手册，我直接上图，请大神告知频率测量点和电压测量，也就是第四项，求分别调节L901和L903的测量点。


	关闭 [url=]上传图片[/url] [url=]网络图片[/url]

点

xg_zgy · 发表于 2023-1-16 13:26

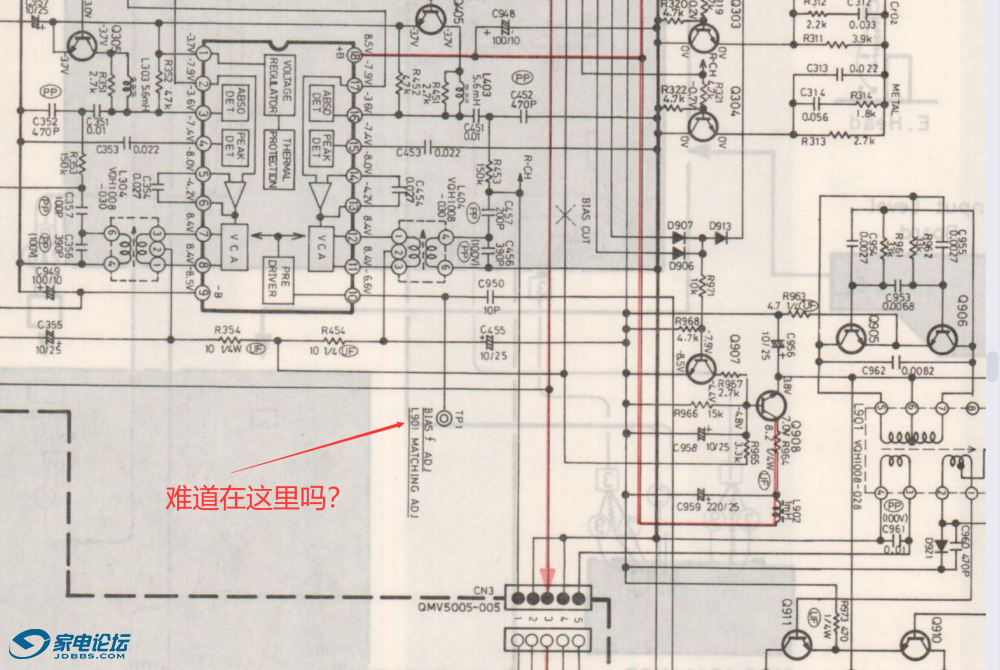

难道在这里？

宏声3 · 发表于 2023-1-16 23:12

学习了，谢谢分享

applefix · 发表于 2025-6-23 08:37

文档是翻译的有的语句不能理解，原文有吗

咝咝入扣 · 发表于 2025-6-23 11:21

xg_zgy 发表于 2023-1-16 13:26
难道在这里？

没错。就是这里

applefix · 发表于 2025-6-23 11:57

频率测量点对，那两个电阻，一端是供电，电压不会变，肯定是测另一端，另外老哥手册能分享个嘛

applefix · 发表于 2025-6-23 12:01

手册提到那两个电阻只有10欧姆，两端电压变化应该不会大，我觉得是不是测量电阻的两端压降，压降小的话，通过的电流小
