【大工程】把松下6600利用起来！【全文完】

x_rockman

一直以来想自己动手折腾一台卡座，但是限于我们能搞到的机芯素质，这个愿望一直无法实现。

直到有一天看到了6600的内部结构，感觉挺不错的，就有了改造利用的想法。。。




初步想法是：只保留控制部分和机芯部分，其他电路全部替换，看看能做出来一个什么样的玩意儿。




--20221231已更新首次试听视频，在第三部分

--20230103已更新至偏磁电路

--20230104已更新至第七部分控制电路

--20230112已更新至第九部分机箱安装

--20230116已更新总装图

--20230118已更新总装后自录自放视频

--20230120已更新总结

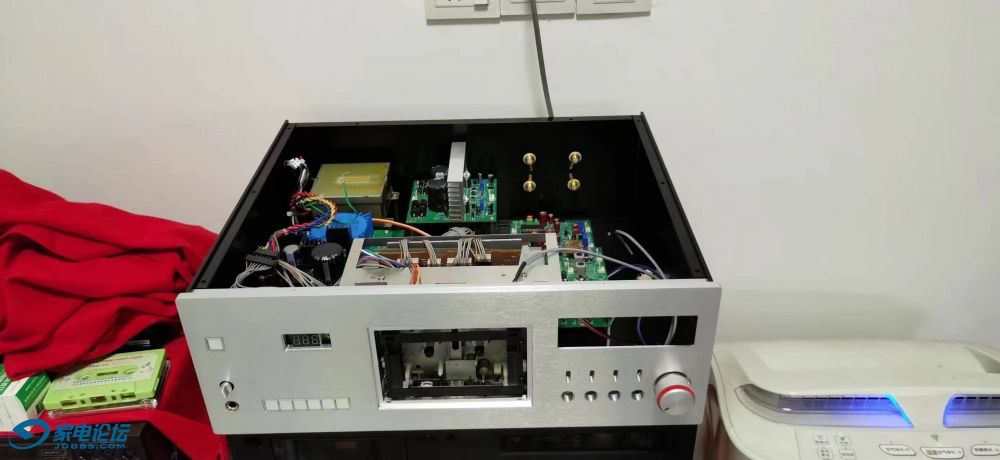

--20230121 放上一张完成度接近90%的图，对比一下。。。最终就是整出来了这么一个玩意儿。。。

x_rockman

交易区新帖推荐

很快买了一台，到手后测试了一下，基本没问题。

先拆开看看再说，原来就这么几块东西：





想了想决定这么做：
1.重构电源部分，控制电源和音频电源分开。
2.重构磁头放大电路。
3.重构杜比电路。
4.重构录音驱动电路。
5.重构偏磁电路。
6.增加400Hz和10kHz用于校准的信号发生电路。
7.增加卡座面板操作控制电路。
8.增加表头及表头驱动电路。
9.设计个能看的过的机箱。
10.其他。

x_rockman

1.重构电源部分，控制电源和音频电源分开。







先重构控制部分的电路，驱动机芯和控制电路。


先研究一下原机芯和电源电路的控制原理


发现有一块核心的D8243HC集成块要搬下来

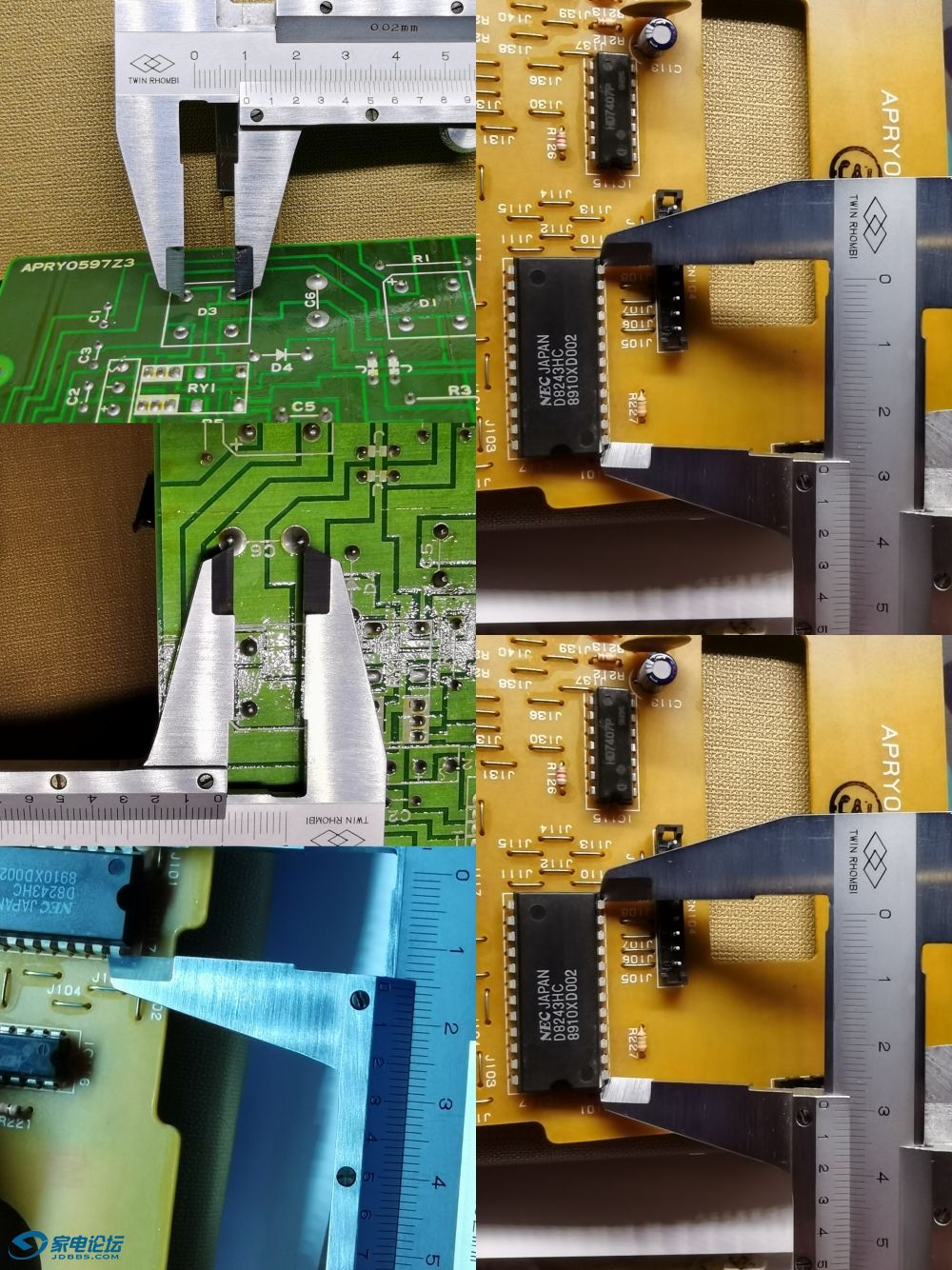

各种测量


搞清楚了控制原理和关键元件的参数，开始设计电路：


画出PCB


发去打板，等几天，到了。




开始干。。。。
电源板原样，开拆


主要元件拆掉



主要元件拆掉




主电路板上的D8243HC芯片也要拆过来，这里忘记拍图了，焊好了。。。



焊好迫不及待测试一下。。。左上角那个就是重构的驱动电源板。。。。嗯，功能都正常。。。。操作无误。。。


音频电源板电路设计，这里采用的是并联电源，两块板子，分别提供 正负15v和正负7.5v输出。

画电路图。。。。


三维效果图看看。。。。


打样制版。。。。。。到货。。。。。焊好。。。。



未完待续。。。。。

x_rockman

2.重构磁头放大电路。



磁头放大部分做了两种准备分别是：基于中道680zx的分离元件方案和ha12017方案

基于680zx的分离元件方案嘛，分离元件嘛，玩卡座总感觉分离元件就是好听一些，另外，中道的这个电路在高频段有上翘，声音会比较讨好耳朵。。。

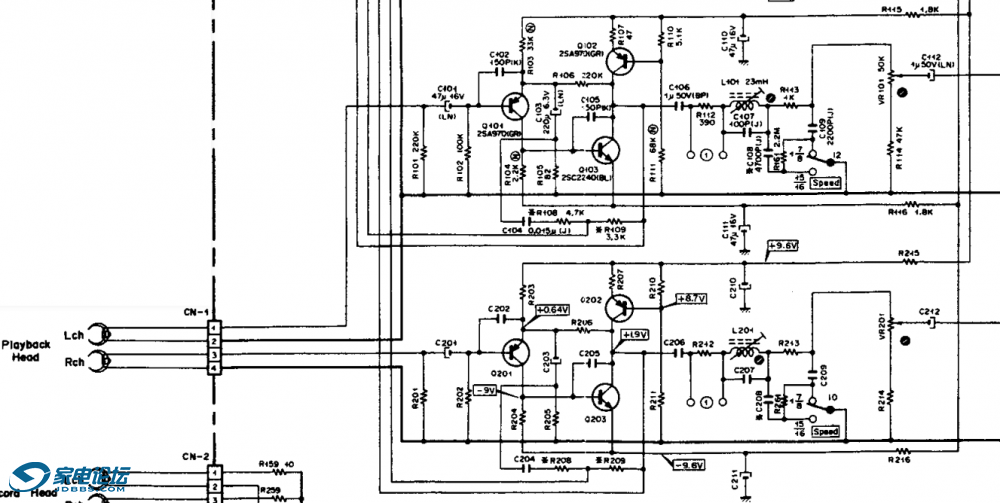

中道磁头放大的原理图

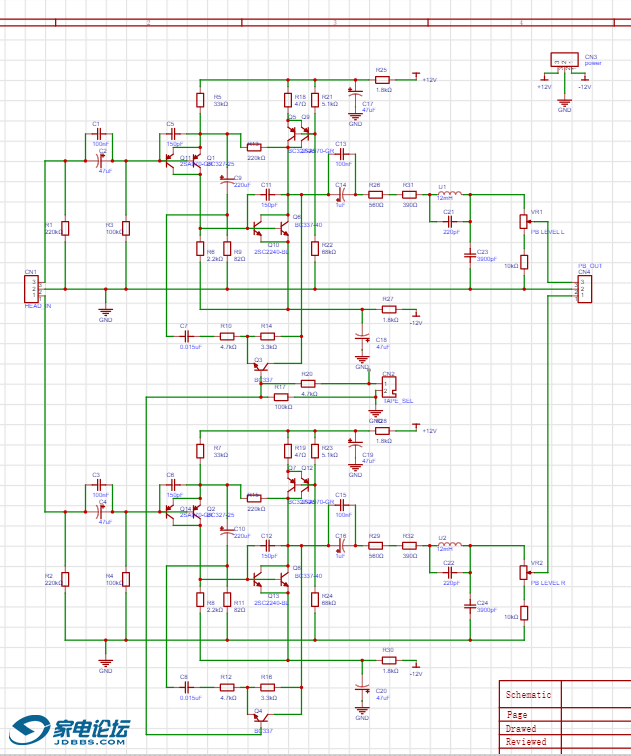

画电路图。。。。

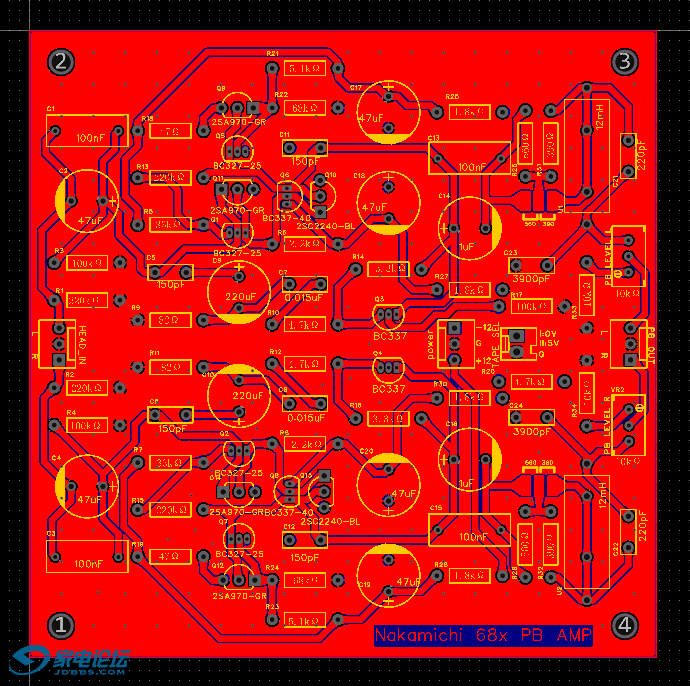

画PCB


打样到位。。。


焊好就这样的。。。





选ha12017的原因是低噪声指标异常优秀，想尝试一下。
电路图飞起。。。。。


PCB，3D走一波



收到货焊好，备用。。。





3.重构杜比电路。
对于杜比我本来计划只弄个dobly B拉倒，反正也几乎不用，后来想想算了，带上C吧，
芯片选的是cxa1331s,便宜，且也有不少三磁头卡座用的是这个芯片，两片，一片负责放音、一片负责录音。
其实心心念念的还是分离元件的杜比电路，目前还没找到特别合适的，物色中，先用这个过渡吧。


cxa1331s


cxa1331s原理图，录放双通道


杜比PCB


打版完成


杜比板焊好



这几部分完成之后，机器就具备初步试听的可能性了，赶紧的联调一把试试


联调成功，用原机磁头听了一把还是可以的
录了段视频大家欣赏下


。。未完待续。。

x_rockman

3.5番外篇

构思改造计划的时候，对于是否设置耳机输出电路有点犹豫，后来想想自己平时检测录音带前带后的时候，都是用耳机的，所以决定还是设置耳机输出电路。
这里我选择的是solo耳放电路，记得solo在07年前后非常的火，当年自己也是种草了很久，终于有机会尝试一下，就当解解馋吧。
耳放电路和电源整合在一块板子上，电源采用lm317稳压，双15V。原理图、pcb、3D和实物图如下：




耳放的调试居然也遇到了不少挫折：
1.开始用双18v供电，发现扩流的337和327温度比较高，后来把限流电阻从3.3加大到了6.6，同时供电电压降至双15v，扩流管温度降至可以忍受。
2.反复烧扩流管，应该是一个声道开始有一只管子有短路故障，我鬼使神差的猛换另外一只管子，结果来回折腾烧掉了4、5对管，后来直接把两个声道的四只管子同时全部换掉，才退出了恶性循环。

x_rockman

交易区新帖推荐

4.重构录音驱动电路。


录音驱动电路脱胎于k555esj，做了适当的优化，比较简单且调试顺利，这里一笔带过。




5.重构偏磁电路。


偏磁电路选在tc-k333,电路简单可靠，如下：


这两部分电路焊好以后，就具备测试录音的条件了。。。测一下。。。好急。。。




偏磁电路是所有电路中调试时间比较长的电路过程比较曲折：
第一次上电，直接烧掉了偏磁震荡盒里的三极管和电阻，原因是我的偏磁驱动电路和6600的偏磁震荡电路有冲突，产生自激震荡；
第一次烧了之后，我还发帖求助：https://www.jdbbs.com/thread-8644666-1-1.html 得到了lkwqf1朋友的帮助，并提醒我尽量先修好原机震荡电路。。非常感谢。
拆开原机的铁壳以后，发现就是烧了一个电阻和三级管，换掉以后就好了，同时修改了原偏磁驱动电路的冲突点后，震荡就正常了，震荡频率为150KHz。

开始测偏磁
偏磁电路驱动电压设置为7.5v时：1类带基本正常，声音比较好；2类带抹不干净。
偏磁电路驱动电压设置为15v时：1类带基本正常，声音比较好；2类带还是抹不干净。

偏磁电路驱动电压设置为20v时：；2类带居然还有一丢丢抹不干净。

偏磁电路驱动电压设置为25v时：2类带居然还有一丢丢的一丢丢抹不干净。

恼了，偏磁电路驱动电压设置为30v时：2类带好像基本听不到抹不干净的声音了；但是30秒后，振荡电路那个小铁盒，又又又冒烟了。。。。。。
然而还有更惨的，我一个偶然的机会发现，抹音磁头裂了裂了，，wocao！裂了！



看来这个抹音磁头的只能支持一类带，二类带力不从心。。。。。。
下图就是两次烧掉的玩意儿，和修复偏磁振荡电路时画的6600的振荡电路。





换吧，反正支持二类带不行，从网上买了一堆抹音磁头，挑选一个参数和原机较为接近的换上。
偏磁驱动电压调整为11v，测试，嗯，二类带抹干净了，好开心好开心。






弄完又粗测了一遍录音，感觉基本正常了，可以往下一步推进了。。。


未完待续。。。。。

x_rockman

6.增加400Hz和10kHz用于校准的信号发生电路。


信号发生电路采用经典的文氏电桥电路原理图、PCB、实物三连。



联调，顺利调出400Hz和10kHz波形。



。。未完待续。。

x_rockman

7.增加卡座面板操作控制电路。


其实进展到这里，就逐步的开始做机箱及面板设计了，操作板每个旋钮和钮子开关的位置都会影响到后面机箱面板的设计，两边需要保持一致。




按键板原本计划是没有打算重构的，但是还是因为机箱的问题，原机的按键板高度太大，超过15cm了，而我计划使用的机箱就是高度为15厘米，机箱再高就显得有点过于厚重了。。
所以极不情愿的重构了按键板，去掉了那些乱七八糟的功能，保留了那几个最基本的功能，所有材料重新买，不动原板，以防万一，如下图：




重构按键板时，对按键也进行了挑选，按键板的布局考虑了机箱安装的问题，下面的图是重构了按键板以后，在测试录音，录音时，录音键还有灯光提示。。

x_rockman

8增加表头及表头驱动电路

表头到了，初步测试后发现动态范围比较小。


由于表头的问题，这个第一版表头驱动电路智能暂时用，后续要搭建对数放大电路，或者直接用ta7318p,这个待完善。

x_rockman

9.设计个能看的过的机箱。


机箱设计是个系统工程，要考虑到的方面比较多一步一步来。

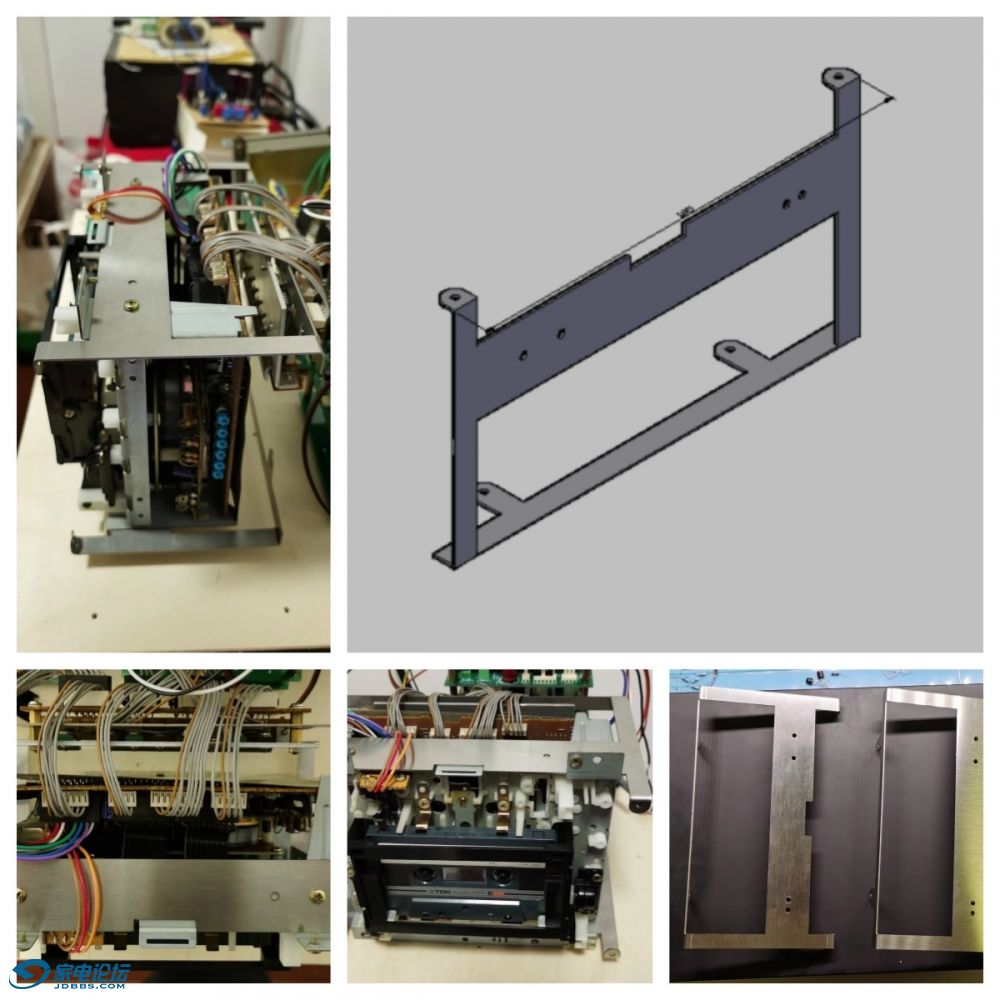

1.1 设计和定制机芯控制支架，各种测量



1.2 设计和定制机芯控制支架，根据数据设计支架，并试装
设计支架时考虑到了6600有个单独的小板，也集成到支架上了。



2.1设计耳机插孔，电源插孔的安装方式，并制作辅助电路板


2.2设计机箱面板，各种量尺寸


2.3设计机箱面板，设计定制机箱，初步试装。


2.4整体试装正面图。其中还是有不少翻车事项，各种打磨修正后，基本成型。



3.总装，过程比较艰辛，翻车不断。。。。
耳放扩流管再次报销。。。。音频电源+7.5供电也因连错线报销了。。
周日一整天都在排查问题。。。。
又烧掉的三个管。。。

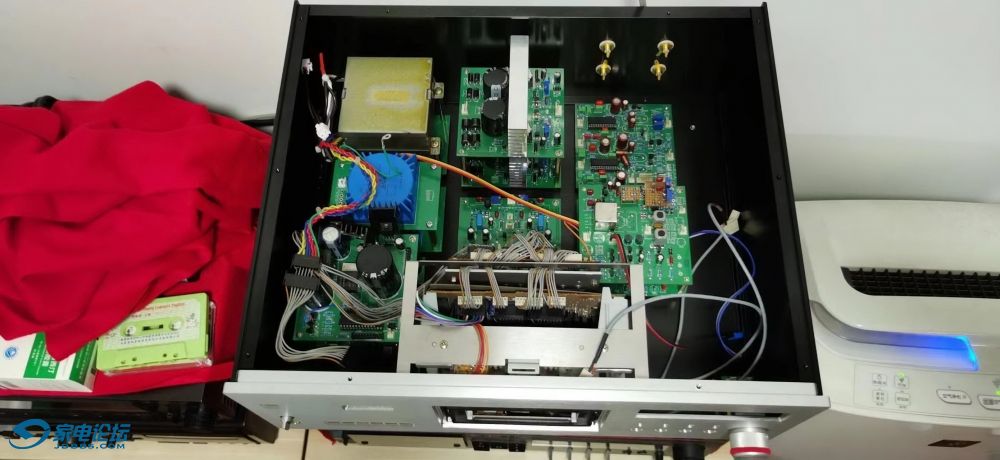

初步总装基本完成
用手机当音源，播放了一段beyond,找了盘二手ef60,录了一段，感觉还不错
发个播放自录磁带的视频，大家感受感受。

x_rockman

总结
到这里改造的主要工作都已经完成了，其实刚开始做得时候也没有特别确信一定能完成，走到今天只能说运气不错，下面总结一下希望对朋友们有帮助

1.音质如何?
刚刚和手头的yamaha两磁头卡座AB了一下，一耳朵的区别，改造后6600在高低频延伸，声音的结相等方面明显有优势。

2.之前的机芯噪音还有吗？
没有，完全没有。由于我在制作初期就做了数模电源分离，且所有涉及控制信号、继电器等都采用光耦隔离，严防数字控制信号窜入模拟地。所以最终出来的效果相当好，在尚未整线的状态下，噪声都比较低。

3.6600机芯有什么要注意的吗？
我觉得要注意的有两点：
第一，你要玩二类带录音的话，抹音磁头是短板；
第二，下图这个红圈的小板，开机状态下干扰非常大，磁头放大、杜比等电路应远离。


4.投入多少资源？
第一，时间成本：买入6600的时间为2022年7月15日，到今天2023年1月20日，有半年多得时间了，按平时晚上干2小时，周末干两天计算，大块时间超过600小时，如果算上平时上班的时候悄悄干私活的话，总时间应该超过1千小时。
第二，物料成本，刚才翻了一下账单，目前总物料成本应该是在2千5上下。

5.下一步计划。
第一，研究表头驱动，搞定对数放大电路。
第二，给机器命个名，或者搞个型号。
第三，搞定机器面板丝印。
第四，搞定带仓和表头照明。
第五，研究分离原件的杜比电路。
第六，再把所有电路重构一遍，因为第一遍还是以验证为主，再重构的话一个是改进以前存在的BUG,另一个是把所有耦合电容的封装进行调整，换一些优质薄膜电容，同时把录音驱动的炮灰5532换掉，录放音应该还会有不少提升。
第七，想演练一下偏磁线圈绕制。

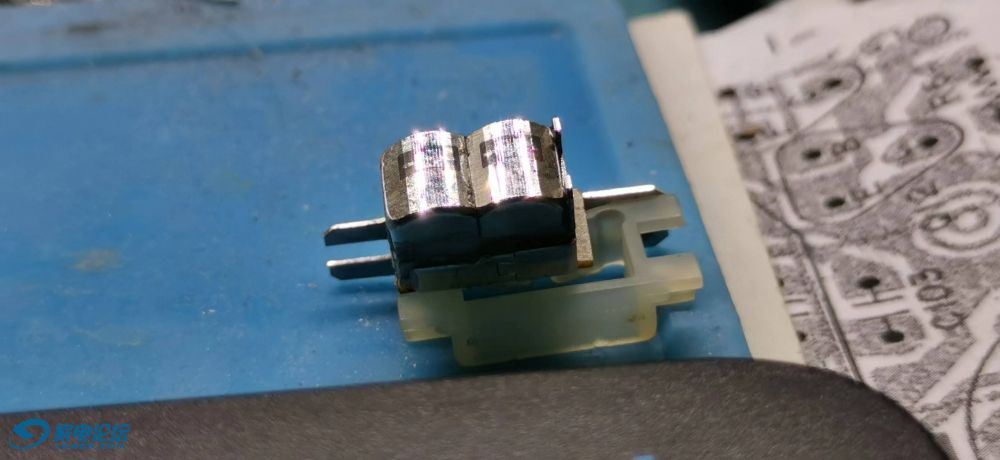

第八，搞定三磁头状态。其实我早已自己封装了一个录放组合磁头玩，且所有主要功能都已经过测试。问题在于业余状态下，自己封装的磁头的录放磁迹偏差比较大，录音仅限于能录而已，就不拿出来献丑了。那个yamaha的录放组合磁头我也买了，已经在路上了，等到了希望把整个玩具提升到一个新的高度。当然需要先去研究kx1020的维修手册，搞清楚磁头的偏磁频率等关键参数。


都是一些比较细碎的事儿，对整体不构成决定性影响，其他事宜如有必要将另行开贴交流，本帖就此结束，感谢关注。
