音箱买的是什么？什么是分割震动 怎么抑制分割震动

rocky1234

买音箱买的是什么？或者说音箱最重要的是什么？答案是唯一的就是喇叭单元，各品牌都有自己的独家技术。我来说几家大厂的看家振膜技术

比如：“丹拿”高音的磁液技术丝膜涂层 低音镁PP振膜、“宝华”的鹦鹉腔体技术，钻石高音，多层防弹布振膜、“ELAC”气动高音，钻石切面三明治振膜、“KEF”同轴技术、迷宫后墙体技术、ATC馒头中低音、“劲浪”铍高音、特殊纤维三文治低音。还有一些使用的是绅士宝伊顿等大厂的定制单元，更有像“美之声”这种结合了丹拿ATC魔雷等单元......能说出来的特殊技术真的是一大堆一大堆的。只要是大牌厂家出的音箱你绝对能在它所用的单元上面看到“技术”二字！

今天要跟大家分享的就是单元音质最大的敌人分割 震动

这是一张很老的分割震动图片，基本上音响基础知识书籍上都有，这也是典型的普通平面振膜的一个频率与震动状态。

所有单元扬声器发声都会产生分割震动，这种东西是绝对无法避免的，只要您的扬声器在工作分割震动就绝对会存在。那既然不能杜绝能做到的就只能是尽可能抑制振膜的分割震动，将影响降低。或者通过特殊振膜形状把这相应频率震动区域切割掉！

加强结构刚度

加强筋这种形式就是成本低效果也一般，肯定不如振膜本身材料刚性强好。

然后就是增加阻尼胶，现在有的叫UV图层什么的都有 玩的比较好的就是ATC单元

美之声

这种绅士宝的西瓜就是两种方式的结合体刻痕+涂胶，可以改善纸盆振膜的效果。

绅士宝

增加材料刚度或者减轻材料密度，这种成本最高

伊顿蜂巢

美之声碳纤维三文治

以下举一个例子下面的图四940HZ频率下的分割震动区域是里面黑色点点的地方

例如这张图940HZ产生的分割震动是在振膜中心和外圈，中间部分只要把音圈做大防尘帽做大就可以避免对不对？那外圈呢？那只有振膜做成特殊形状或者增加振膜刚性！本质还是振膜本身材质和特殊图层等等

看这款POLK的低音外圈涡轮压痕了没有？这就是典型的通过改变振膜的形状来避免某个频率的分割震动。

那讲完了低音那高音呢？这就是普通球顶单元的分割振动图

可以看到分割震动主要集中在最顶点的位置，其实这也是根据频率所变化的，频率越高越接近振膜的顶点中心位置

以丝膜来说想要解决这种问题有两种方式以下就是第一种绅士宝的尖鼻子，把中心位置换成固定的相位锥多折环设计，这么设计可以改善丝膜高音的指向性，也可以消除多余共振。

绅士宝

还有一种就是丹拿的这种特殊丝膜图层了，丹拿玩丝膜敢说是第二没有一家敢说第一。

丹拿

美之声

还有一些特殊的单元形式也可以避免分割震动例如气动高音

ELAC气动高音可以到50KHZ

还有一个是被动盆，也有叫辐射扬声器的，也可以通过这个东西来减少主动单元的分割震动

AV风暴

交易区新帖推荐

分割振动不都是坏事，有的喇叭有意用分割振动来拓宽频响。

popow

据说有喇叭发声原理分析认为，喇叭振膜毕竟不是纯粹的刚性结构，多少都存在随中心线圈震动源而在喇叭振膜面发生的膜震动波传播，并且在比如膜边缘的折环时，由于震动的刚性结构不一样，从波的传输原理来讲，一定会产生波的反射的，这时反射回来的波会与从中心传播过来的波发生多种作用，分割震动也是表现形式之一吧？

AV风暴

软球顶与陶瓷、钻石振膜的同时存在又说明了什么？

csdmq

据我多年的研究，分割震动是不可能被消除的，不同喇叭不同音色都是分割震动造成的

控制喇叭的频响只能靠调整分割震动来实现，即使是中低音喇叭，也不可能是绝对的活塞震动

您引用的图片里有一张就是我的BOSE 125全频喇叭的纸盆照片，是我亲手拍摄的。

比如这是BOSE 120的全频喇叭图片，纸盆大部分面积覆盖一层和悬边一体的橡皮

这就是典型的控制分割震动调整音色的例子

csdmq

交易区新帖推荐

AV风暴 发表于 2022-12-10 10:26
软球顶与陶瓷、钻石振膜的同时存在又说明了什么？

软球顶是利用材料高内耗去消耗分割震动的能量

金属球顶，特别是铝球顶，厂商一般会在球顶中心部分加个遮罩，去阻挡球顶中心的大分割震动带来的失真

铍膜和钻石膜，都可以把分割震动的失真延申到听力范围之外。

popow

比如说喇叭的三文治结构，就是为了增加膜震动的阻尼，在一定程度上增加因多重反射波带来负面作用的衰减？

AV风暴

csdmq 发表于 2022-12-10 10:40
软球顶是利用材料高内耗去消耗分割震动的能量

金属球顶，特别是铝球顶，厂商一般会在球顶中心部分加个 ...

对于分割振动，软有软的招、硬有硬的法，所以说用软盆硬盆都是减少分割振动，分析分割振动是分了个寂寞?

csdmq

这两种全频喇叭，一个纸盆完全是刚性设计，一个是柔性设计，他们都能达到自己的设计目的，

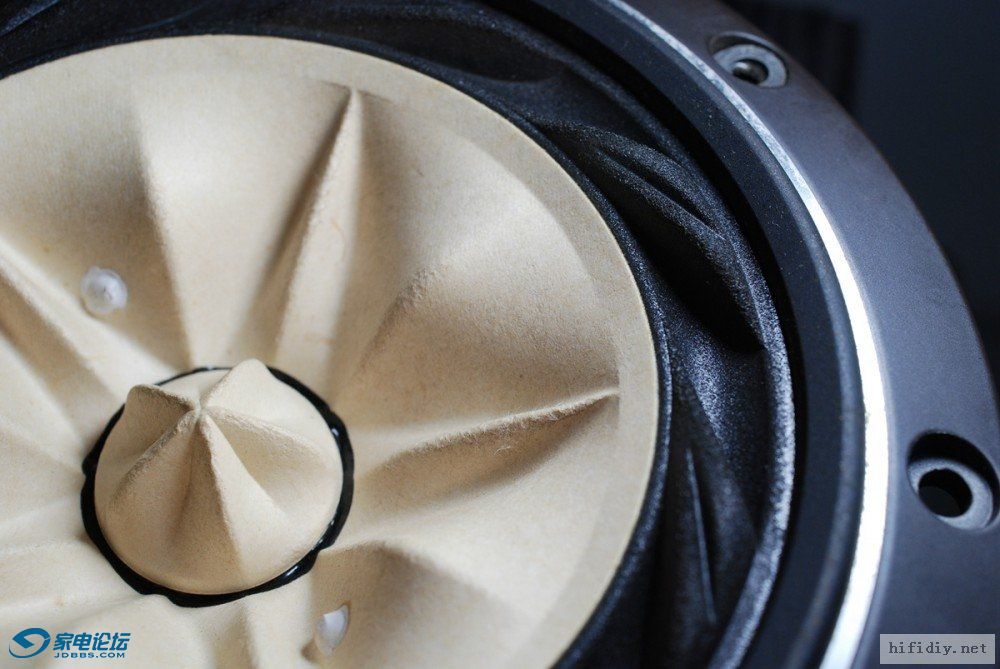

FOSEX FE168EX，整个纸盆都是棱角加强，甚至连防尘帽都是刚性设计
而BOSE 125的纸盆，中心硬，边缘特别柔软，整个纸盆涂软胶
没有哪个喇叭能完全抑制分割震动，哪个喇叭厂商说他们的设计是为了抑制分割震动，那纯粹就是营销宣传而已。
设计师要做的就是利用各种方式去达到自己想要的声音而已。
只有谐振频率上的失真才是要避免的。

csdmq

AV风暴 发表于 2022-12-10 10:49
对于分割振动，软有软的招、硬有硬的法，所以说用软盆硬盆都是减少分割振动，分析分割振动是分了个寂寞?{ ...

没错，各种措施都是为了调整音色，抑制失真

csdmq

高音喇叭是铝球顶，基本会在振膜中心加盖子，主要目的不是为了保护振膜，而是为了抑制振膜中心部分分割震动带来的失真


中心带相位锥的高音就更直接了，直接把中心振膜给钉住，不让它震动

还有森海塞尔HD800耳机，就更直接把耳机振膜的中心球顶给挖掉

AV风暴

这种结构特点是谐振频率高，整体频响向高频段移：超高音喇叭振动系统往往采用这种悬挂方式。

csdmq

其实很多厂商会搞一些所谓”抑制分割震动“的噱头来给产品带来卖点

比如下面这个JVC的偏心喇叭，这是我最近买的两对便宜的小箱子，声音不错，但是不是偏心单元带来的优势就不得而知了。

csdmq

AV风暴 发表于 2022-12-10 11:00
这种结构特点是谐振频率高，整体频响向高频段移：超高音喇叭振动系统往往采用这种悬挂方式。

中心被固定了，不改变其他条件谐振频率必然提高，当然也还是有其它手段把谐振频率降低的
