最新科普神贴《SONY的TCD-D7 D8 DAT机到底主板是几层的板--以事实爆笑辟谣》

david-ease

偶然发现了全中文说明书在2022年写的最新“科普神贴”，
《SONY的TCD-D7 D8 DAT机到底主板是几层的板--以事实爆笑辟谣》，我的三观又再一次被全中文说明书颠覆了。
正如全中文说明书标题说的，这确实是一篇“爆笑”的科普辟谣神贴，不过最后“爆笑”的是各位看客，而“小丑”也毫无意外正是全中文说明书本人。
这帖子有多少人看得懂？看懂了的朋友不防先来跟帖说说。。。。。。

以下是全中文说明书帖子的内容：
===================
《SONY的TCD-D7 D8 DAT机到底主板是几层的板--以事实爆笑辟谣》

最近和个老友在聊到D7,D8的时候，他说有人说老卡座天地论坛的人常说D7,D8的主板是四层的说法不对，明明是6层板，抗干扰应该没问题，而且SM手册的PDF文档里面也说了是6层的板。

其实我知道所谓的“D7D8 乃是6层PCB板说”的原始出处，是几年前某网一个非常恶心的人搞出的非常恶心的事件中产生的。当时只是认为是可有可无的一个傻人没啥影响力，没怎么去管。但是没有想到现在这种传言已经开始蔓延，对D7,D8输出耳机的干扰问题，烧友的各种因素的辩证和判断，都可能由原本简单的因素被干扰，结果变成复杂的不对路的问题。所以有必要以事实来澄清一些问题，就算是辟辟谣吧。

SONY的TCD-D7 D8是一种使用DAT数码音频小磁带的发烧级别的小砖头，在D3推出几年后出品，D7的推出最重要的是为了赶在电影《真实的谎言》上映前作为电影道具让斯瓦辛格拿手上摆弄，因此TCD-D7的设计实在是很仓促，可以说是错漏百出，不如后来出品的TCD-D100成熟，只是由于暂时可以正常播放音乐，且音质还行，又在大片上露脸，勉强也被一些爱好者捧到了神砖的地位。

在老卡座论坛上，有朋友玩耳机的，通过对比发现D7,D8的EL背光对直推耳机以及利用外接耳放来推耳机的都会有干扰，还发现EL高压走线竟然从主板内层走线走了好长一段，途径板中央附近的区域，而且板子的接地层比较单薄，而且怎么看都是四层板，至于某网的“高人”教训说PDF的SM手册里都说了是“6层板”，那么我们就且来看下SM手册是怎么讲的。

翻了几十遍PDF文档，愣是没找到叙述PCB板层的文字线索，不过通常来说，还真没有听说过日本人的维修手册里面有说明过PCB的板层是几层的板子。而且这个“6层”板确实非常尴尬的存在，就我原来的部门手下布线，这些年也布了几百块电路板，按说是4层以上通常都给整成8层了，虽然我是见过不少6层布设的内存条PCB，但是通常需求不是2层板就是4层，8层，6层在行业内真的尴尬，至少几乎没有人找我的部门布设成6层。
至于SM手册中“看到日本人明确写出是6层板”的地方，不会是@_@
哦，哈哈，别笑抽筋了！

在元件表中，SYSTEM CONTROL BOAND UNIT 系统控制板单元，Ref,No的编号是6，

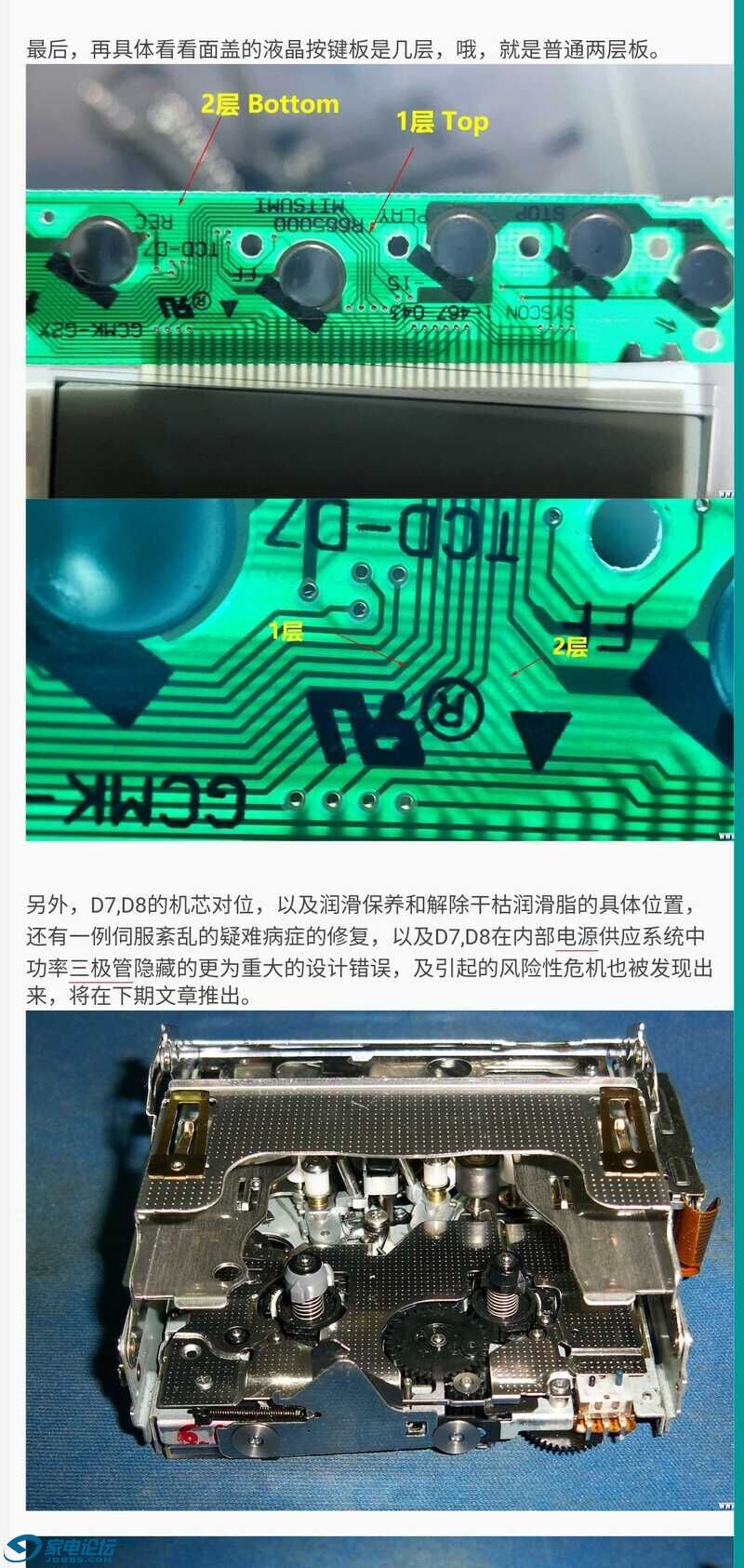

这个SYSTEM CONTROL BOAND UNIT板是什么东西？就是图中的红框部分，就是面盖上的液晶驱动及按键板。
而这个Ref,No是什么东东？其实就是是reference number的缩写，就是参考编号的意思，参考编号不是部品的库存号，也不是工业标准的料号，而是在手册中作为图示例表达的一种临时性的编号而已。你们看可以将电路图编号R562,Q513也搬到Ref,No中，而25,104等非电路图编号也可以凑合到这里作为标示，主要是用做在整个PDF手册中对部品关联的指引，和部品的本质技术特性完全没有任何关联，而全手册翻遍了，6这个数字唯一可以和电路板挂钩的也就是只有液晶按键板的参考编号是6号了。
怎么样？肚皮都笑抽了吧！
这就是所谓“日本人都在手册里明确说了，主板是6层板”的“根据”所在。哈哈哈！

好了，再仔细看看主机里的主板是几层，说是四层应该没人反对吧？？

另外，D7,D8的机芯对位，以及润滑保养和解除干枯润滑脂的具体位置，还有一例伺服紊乱的疑难病症的修复，以及D7,D8在内部电源供应系统中功率三极管隐藏的更为重大的设计错误，及引起的风险性危机也被发现出来，将在下期文章推出。

轻舞疯刀

交易区新帖推荐

bamming

david-ease

SONY的TCD-D7 D8 DAT机到底主板是几层的板？？？
不了解的朋友可以先猜一猜

大风吹666

全中文说明书回归论坛了？
他在论坛上显示的最后访问日期还是2020.11.21

david-ease

交易区新帖推荐

全中文不敢再登录家电论坛了。
他最新的这个神贴不是发在卡座论坛，是2022-01-8发在了胆艺轩论坛。
http://www.tubebbs.com/thread-360573-1-2.html

blsxmz

路过者都在看

冬语

“真实的谎言”里面施瓦辛格拿的是Sony的tcd-D7，你确定？

大风吹666

除了这一段说D7是为了赶“真实谎言”上映，给施瓦辛格做道具，所以机器设计仓促错漏百出。
除了这一段觉得很扯蛋之外，其它地方看不出问题在哪里。
等着看楼主又是怎样打脸全中文说明书的

david-ease

冬语 发表于 2022-9-21 10:59
“真实的谎言”里面施瓦辛格拿的是Sony的tcd-D7，你确定？

“真实的谎言”里面施瓦辛格手里拿的确实是Sony的tcd-D7，电影里面不过是一个一晃而过的模糊镜头出现了D7。不过全中文说明书把这一段故事情节扯几把蛋一番，解释为d7设计不成熟的原因，就纯粹是他的意淫。

冬语

等我回家再仔细看看这电影，再说D7哪里有喇叭外放的功能？

david-ease

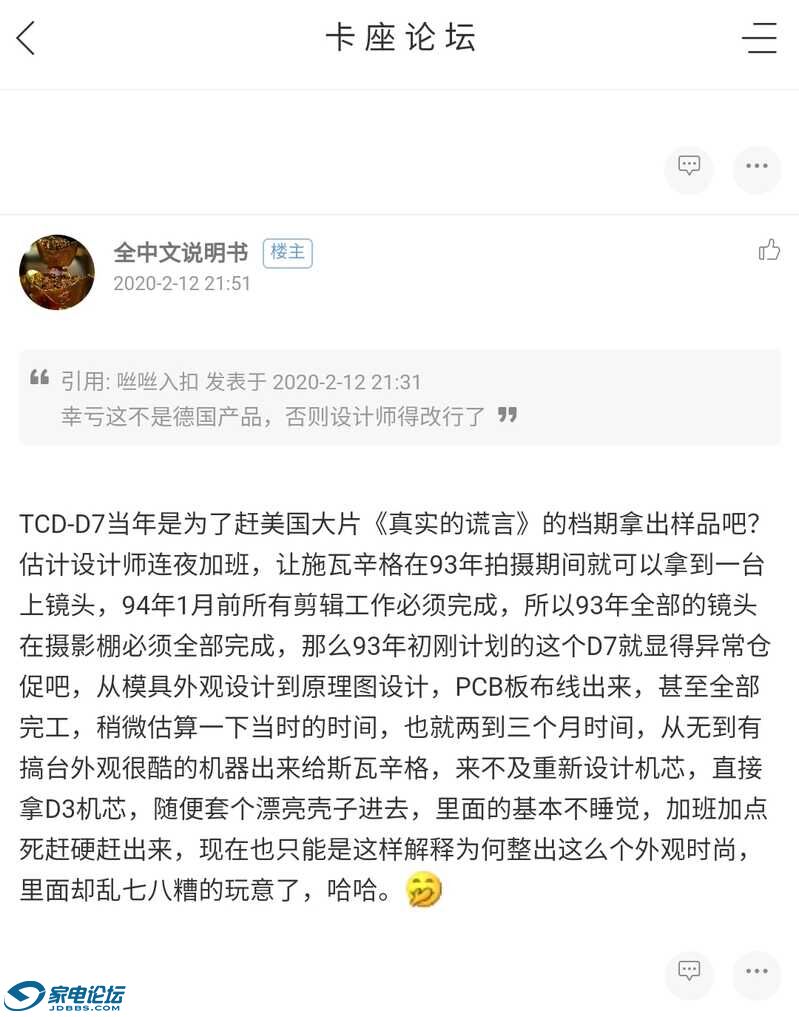

“D7的推出最重要的是为了赶在电影《真实的谎言》上映前作为电影道具让斯瓦辛格拿手上摆弄，因此TCD-D7的设计实在是很仓促，可以说是错漏，不如后来出品的TCD-D100成熟，只是由于暂时可以正常播放音乐，且音质还行，又在大片上露脸，勉强也被一些爱好者捧到了神砖的地位。”

全中文说明书以上言论，不了解他品性的还以为他什么都懂。其实把谎言假话说得一本正经，这才是他的一贯风格，这才是现实版真真正正的“真实的谎言”，哈哈
全中文的人格也极其分裂的，之前说d7/d8用料极其考究的是他，把d7/d8说成是神器的也是他；后来被打脸后，说神器已千疮百孔的是他，错漏百出的也是他。

david-ease

回到这个帖子的主题上来，“SONY的TCD-D7 D8 DAT机到底主板是几层的板？”
正确的答案是：6层

david-ease

下面才是真正的“爆笑辟谣”！

大风吹666

你说6层，他说4层。
他说你是在造谣，于是他发帖劈你的谣；
你说他的辟谣是在造谣，于是你辟谣他的辟谣
