Studer A721运转机芯欣赏

低温_

Studer A721运转机芯为瑞士生产，机芯框架为铸铝合金，4马达双主导轴全电控，两个主导轴马达为PLL锁相驱动(光电相位检测)，供/卷带电机为有刷直流电机。
机芯没有一根皮带。

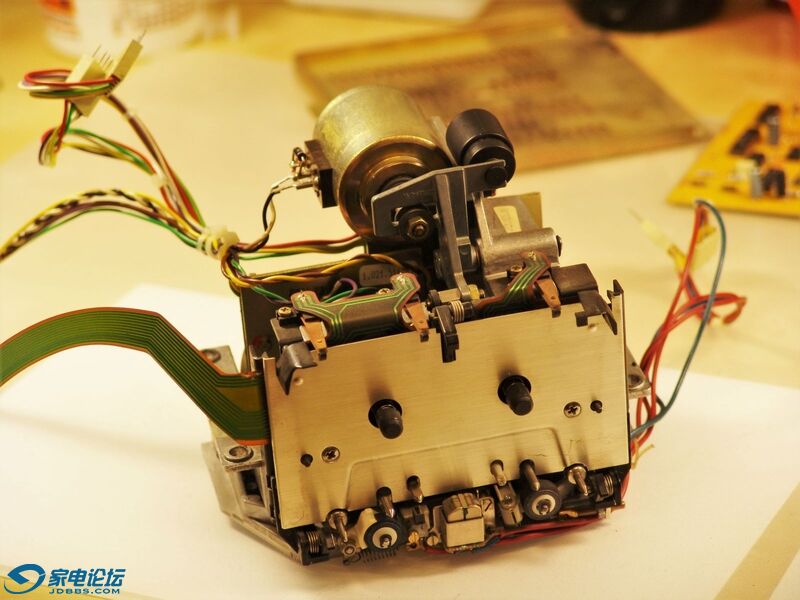

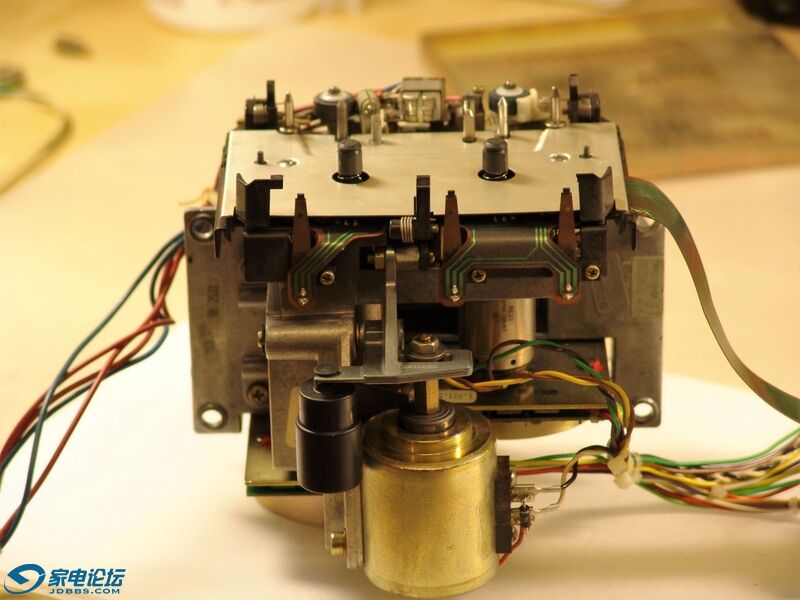

正面全貌

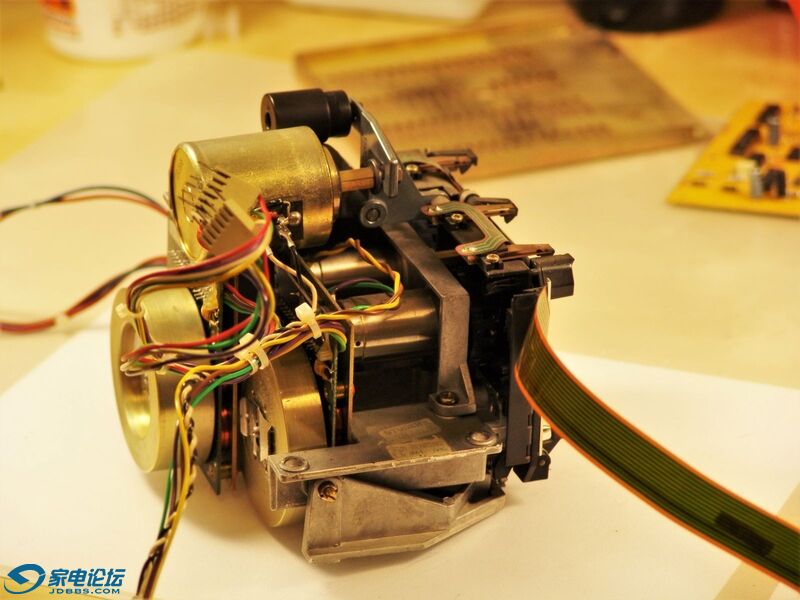

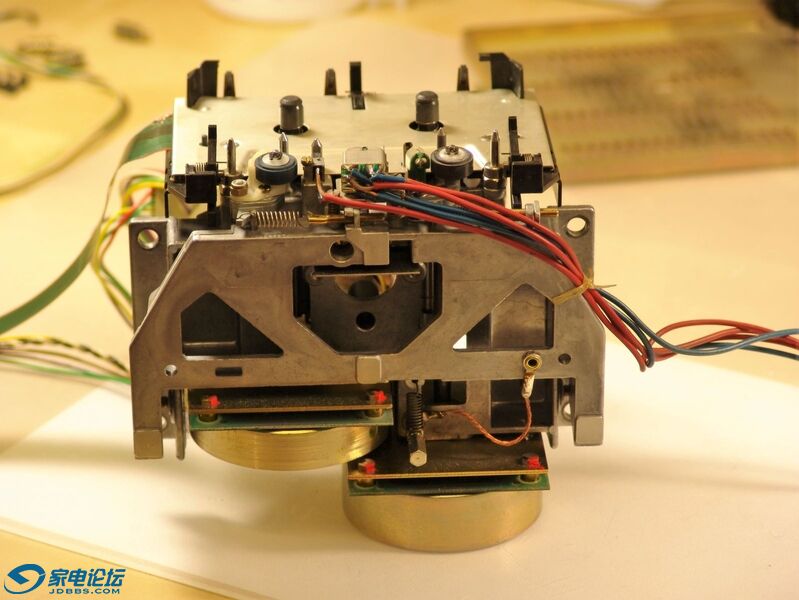

左侧

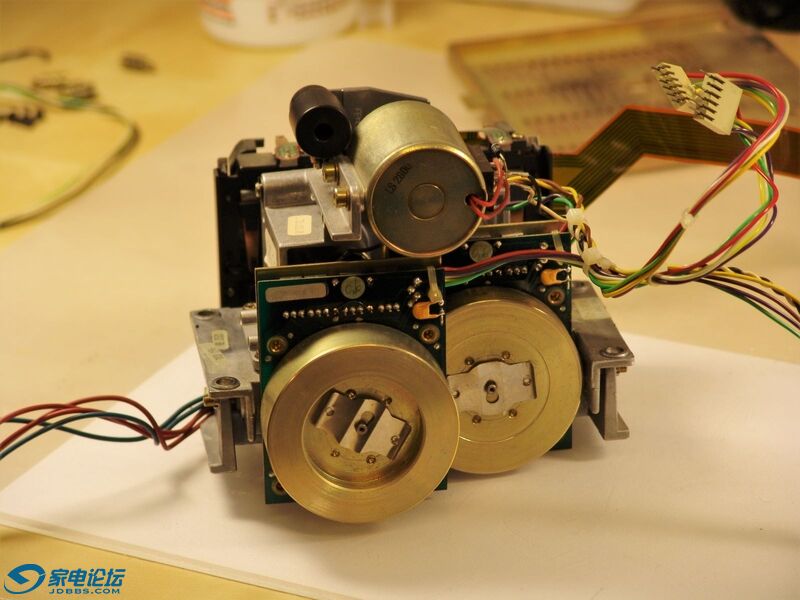

后面

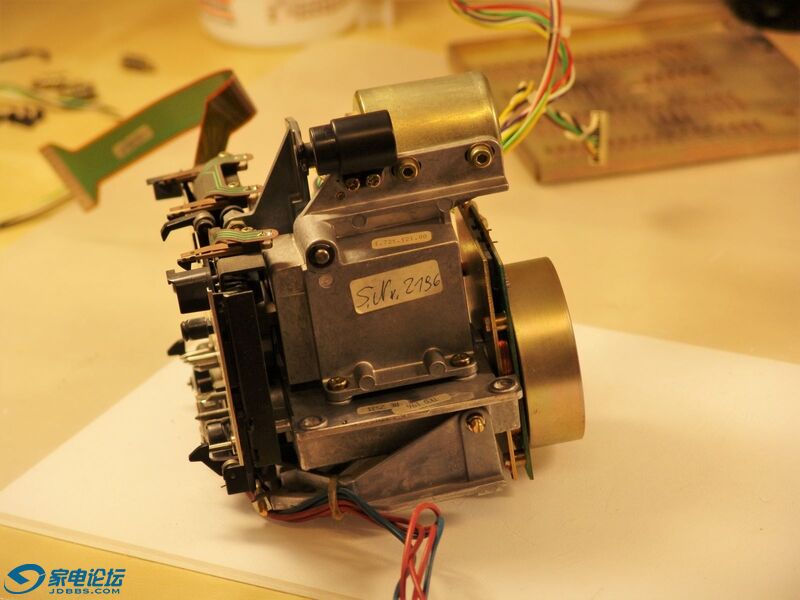

右侧

底部

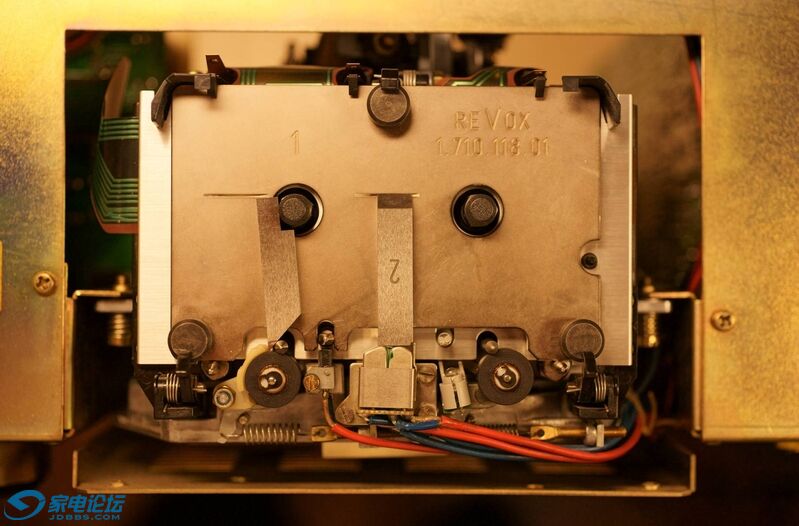

顶部

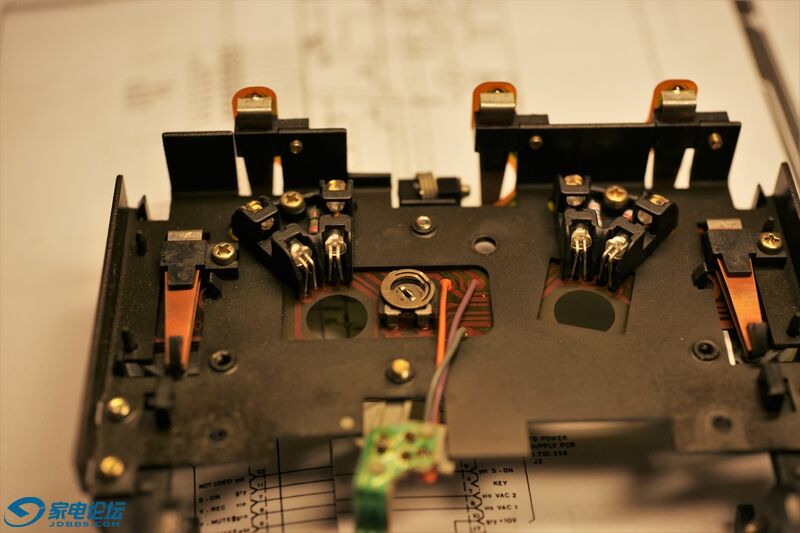

中间，传感器层

配用磁头规测量

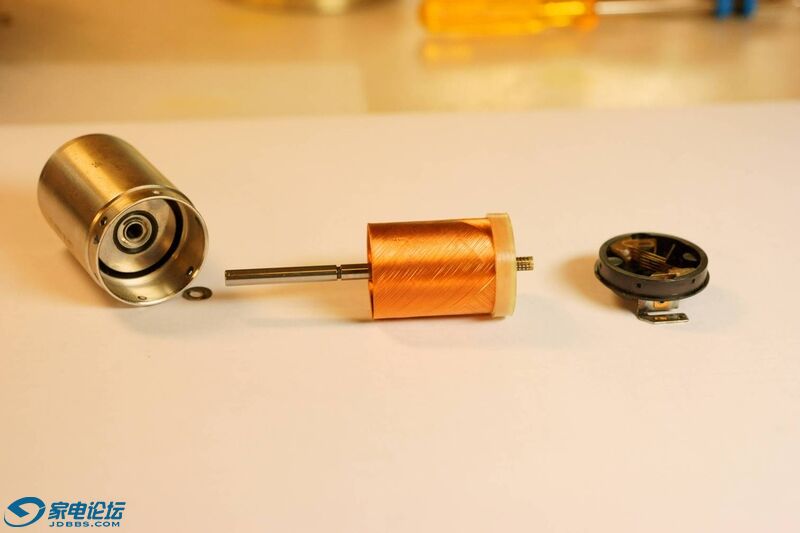

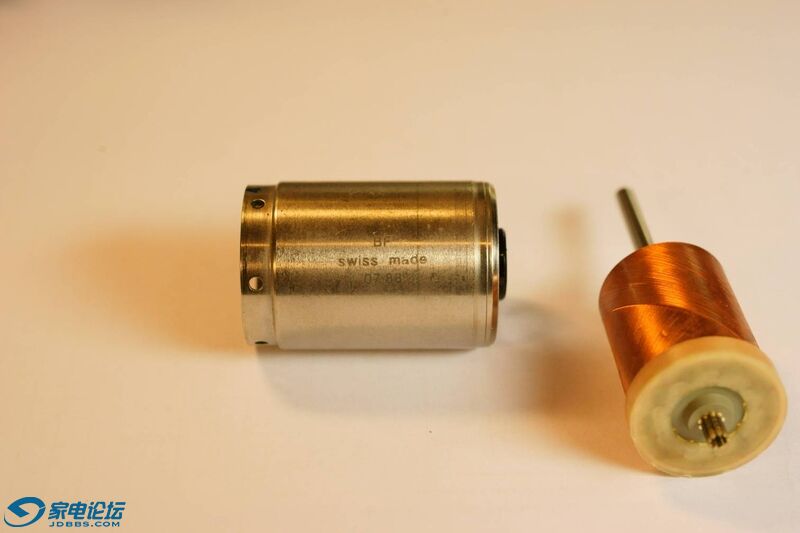

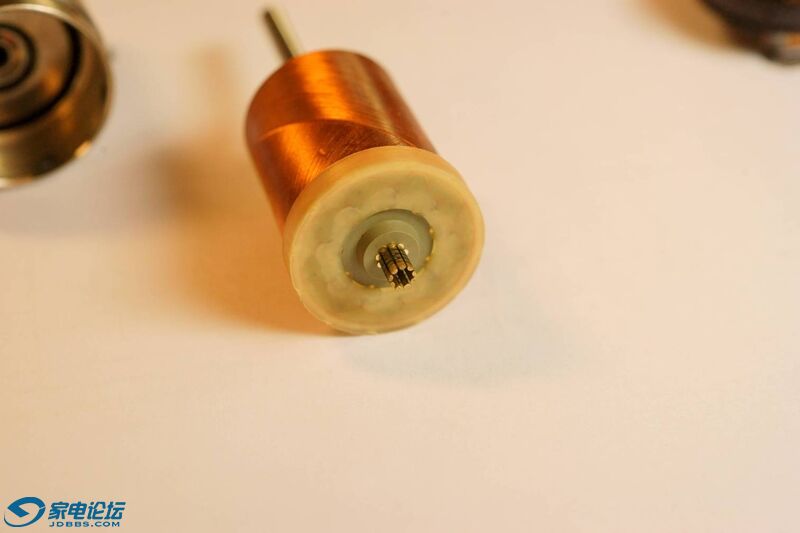

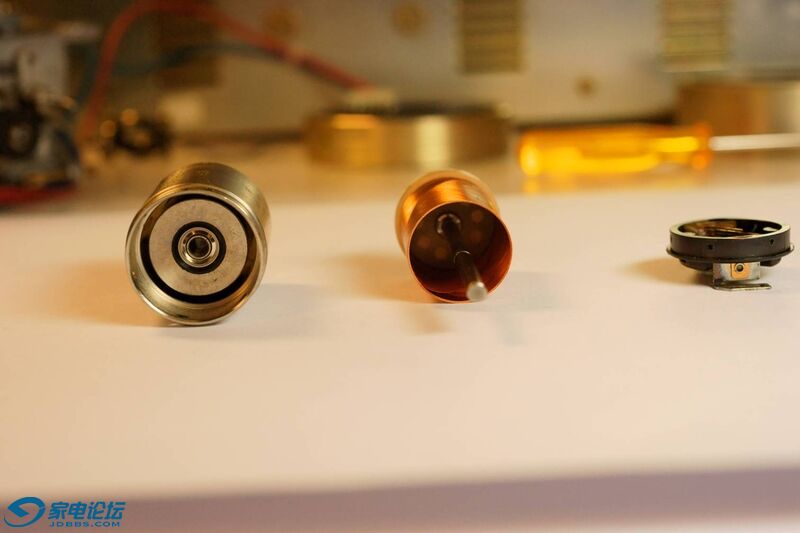

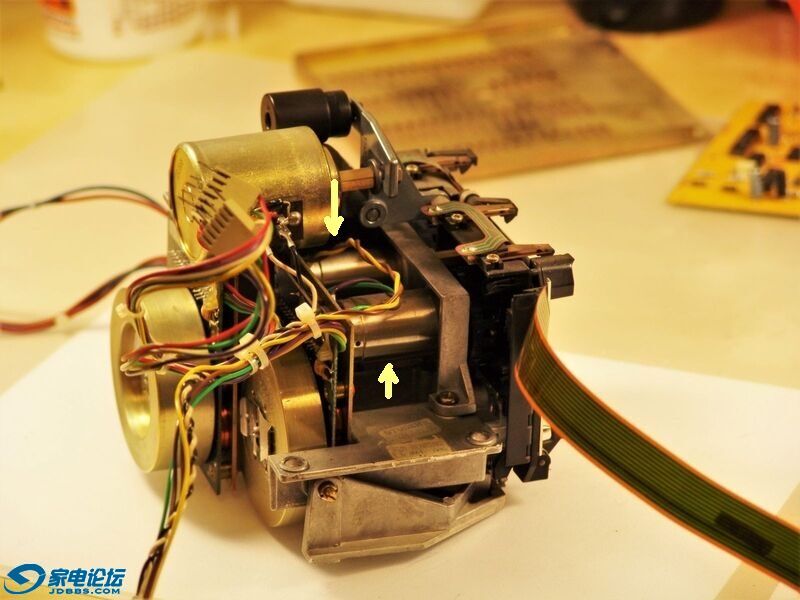

快进、退空心杯马达。

lht750801

交易区新帖推荐

看起来确实高档。

乡村猎手

低温老师好雅性。

何勇

咝咝入扣

德国工艺，牛B。特别是双主轴锁相直驱不用皮带的设计。看机芯图应该是5电机吧？顶部那个是加载电机么？

低温_

交易区新帖推荐

咝咝入扣 发表于 2022-8-19 09:16
德国工艺，牛B。特别是双主轴锁相直驱不用皮带的设计。看机芯图应该是5电机吧？顶部那个是加载电机么？

这是瑞士产的机芯，顶部是加载电磁铁。

低温_

乡村猎手 发表于 2022-8-19 09:03
低温老师好雅性。

这些片子陆续拍了有10多年了，都是维修中的记录。

何勇

看见有个人卖4000大洋

wildeo

分立元件最辉煌的年代

低温_

wildeo 发表于 2022-8-19 09:40
分立元件最辉煌的年代

该机机芯是电脑控制，大量采用IC，只是没有大面积使用表面安装工艺。

szchenjdbbs

机芯应该耐操,请大神科普下，这机芯的原配磁头耐磨指数如何|?

lkwqf1

太漂亮了！楼主有没有收带盘部分的照片 ，那个瑞士制造的小电机是什么位置的电机呀？

ddy55

低温老师好雅性

低温_

lkwqf1 发表于 2022-8-19 12:37
太漂亮了！楼主有没有收带盘部分的照片 ，那个瑞士制造的小电机是什么位置的电机呀？

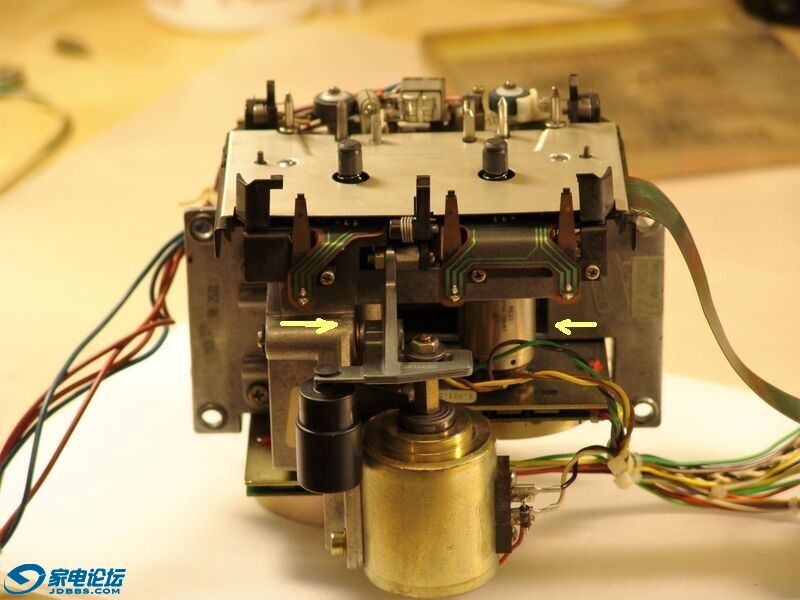

箭头所指的位置
