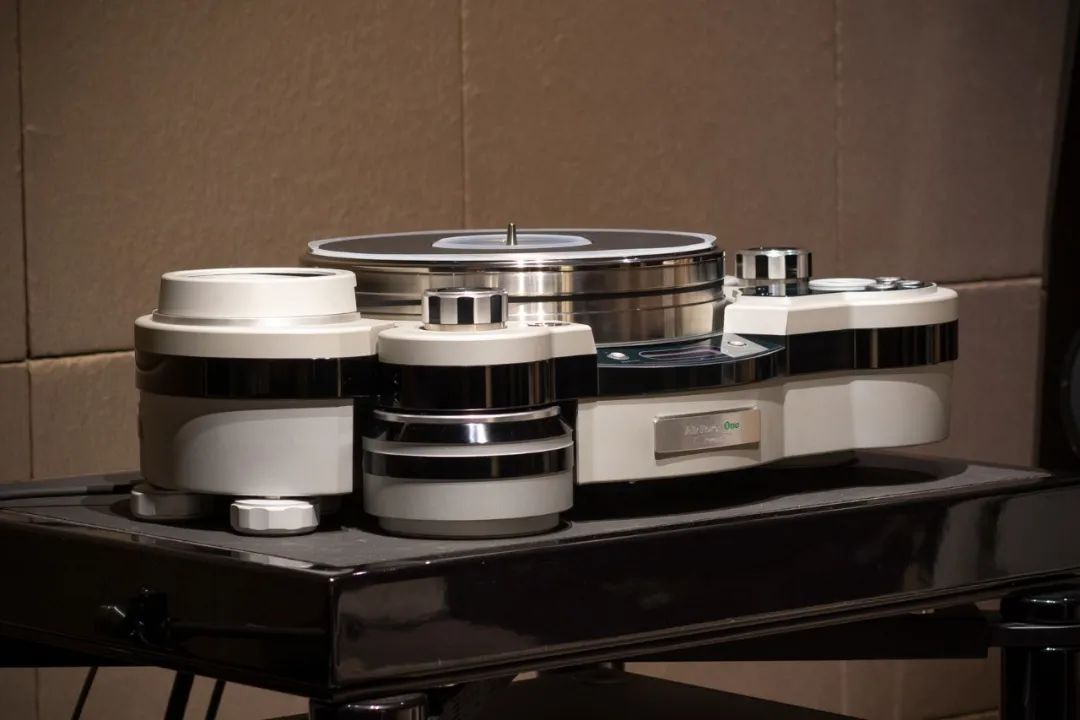

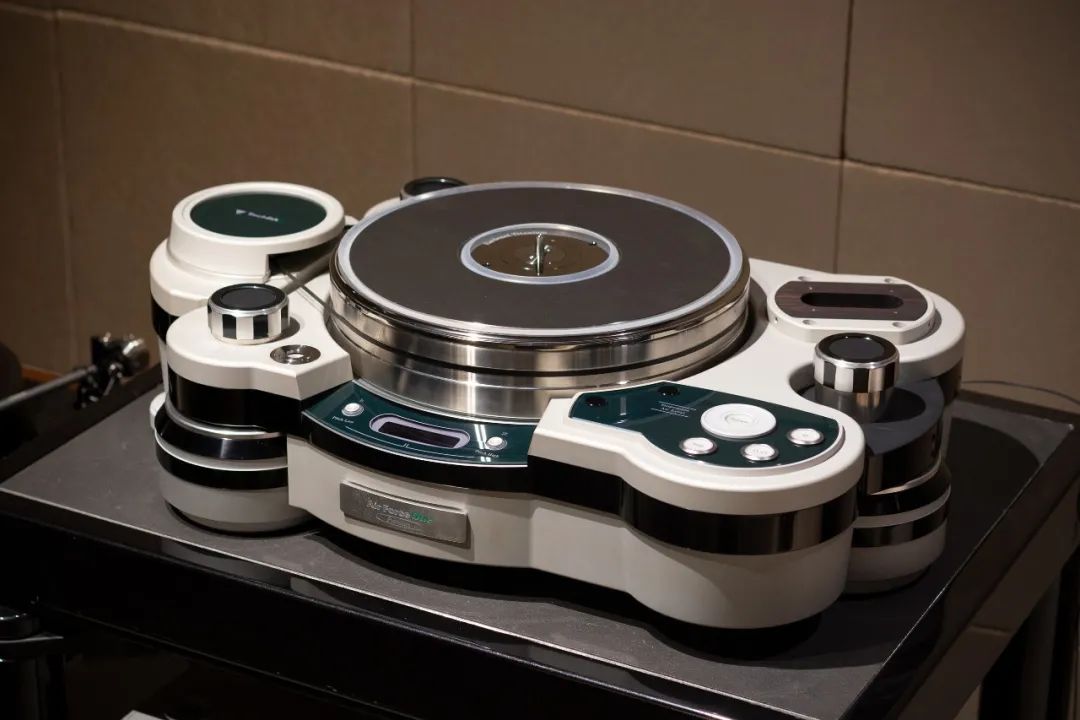

TechDAS Air Force One Premium「空军一号」极致版

王涛

“ TechDAS极致版 空军一号 模拟转盘采用 精致的设计理念，积极利用相当于声能的空气动力，而不是弹簧或缓冲材料。它是基于使用“Air Force”的减振设计的终极机构，仅使用具有足够质量的高精度成品部件，以完全避免声音的任何“颜色”，没有添加或删除任何内容。通过“空军”的空气动力学工具，终极模拟播放的真正规模和本质现在已成为现实。曾经是模拟唱盘的死对头的各种障碍性振荡所带来的不良影响已被“空军”彻底消灭。

令人难以置信的音乐是空气振动产生的结果，人们的心被感动并沉浸在声音中。在模拟录音及其回放的情况下，创建了一个非常高精度的系统。包含这种模拟数据的波形被印在微槽中，然后将其提取为振动，然后在音乐系统中再现。在这个过程中，转盘是一个重要的元素，它可以让磁带完成拾取唱片中印记的音乐的作用。由于其对微振动极为敏感，因此需要采取谨慎的方法来确保从源头系统彻底地消除任何令人不快和不需要的振动。”

-西川英章-

空气轴承

首先，重要的是转盘要实现准确且无噪音的稳定旋转。由于需要足够的惯性才能获得稳定的旋转，因此转盘必须是重量级的，如下所述，此转盘也是重量级的。然而，另一方面，由于轴承上的转盘负载如此之大，即使是精密产品，轴承也会随着时间的推移而退化并导致摩擦振动或旋转精度下降。

为了避免这些问题，我们的转盘使用独立的空气轴承系统，不需要传统的轴承系统。我们的转盘没有传统轴承，简单地安装在玻璃板上，抛光平面与中心轴对齐以进行定位。在这个阶段，转盘完全与底座连接，完全静止，但一旦辅助电动气泵开始将空气强制进入转盘，您会看到沉重的转盘盘片立即漂浮到上方 3mm (30μ) 的高度底座在深沉的寂静中旋转，绝对平稳。由于盘片负载不再在任何地方施加，不仅完美消除了由于摩擦噪音或各种振动引起的长期变化，而且无限保持了最高质量的初级性能。

即使盘片以极其安静的方式旋转并且具有最高的精度，盘片上的翘曲盘也可能导致唱臂垂直运动。在这种情况下，无法实现高质量的信号拾取。这不仅可能对唱头造成最恶劣的条件，而且唱针的任何俯冲和抬高都可能导致各种因素，这些因素可能会导致大的低频信号并损害源播放的保真度。我们在这个系统中的真空吸盘机构为那些由于“空军”的空气动力而产生的有害因素提供了有效的解决方案。

圆盘吸力和空气悬挂系统

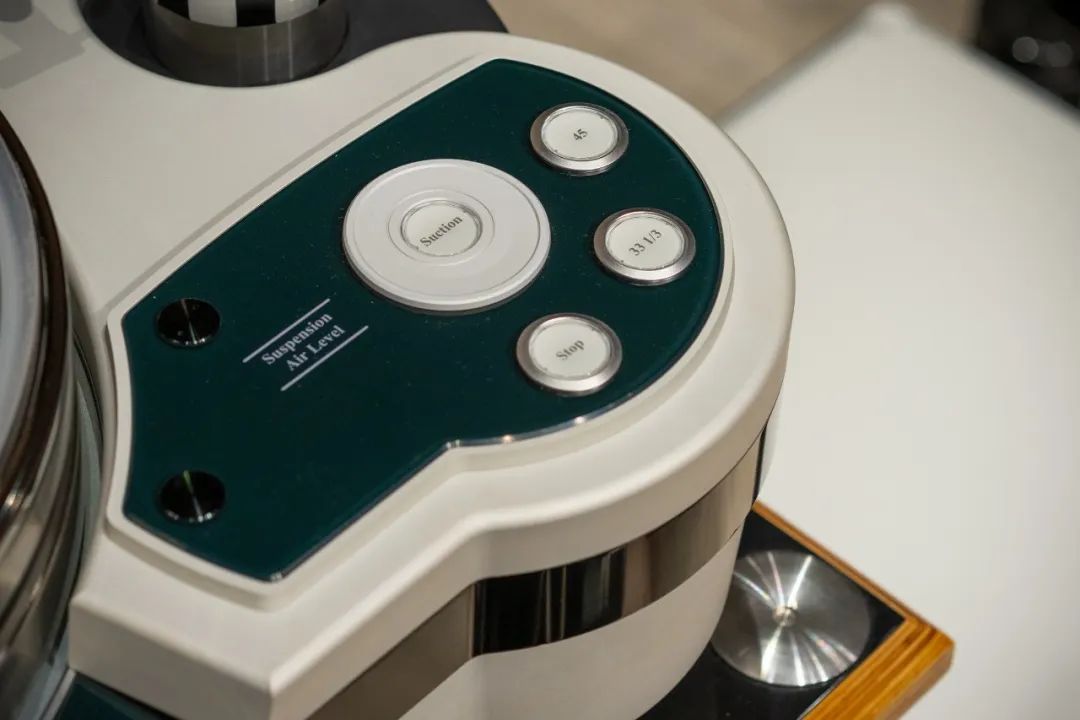

在盘片上放置光盘后，只需按一下 SUCTION 按钮即可在盘片本身浮动时按住光盘。您可以在一瞬间看到，因此，一个完全平坦的磁盘表面和唱臂的大部分垂直运动消失了，唱头的潜在能力发挥了它的全部性能。

由于真空吸力，圆盘与盘片合二为一，有害的交感振动被清除。此外，由于盘片通过降低盘片内部气室中的大气压力而被吸引，该系统增强了盘片本身的阻尼特性，抑制了共振，从而大大提高了信噪比。之后，再次按下 SUCTION 按钮可以立即完全抽空，同时释放圆盘板的吸力。

空气动力学“空军”的第三个机构是空气悬架系统。

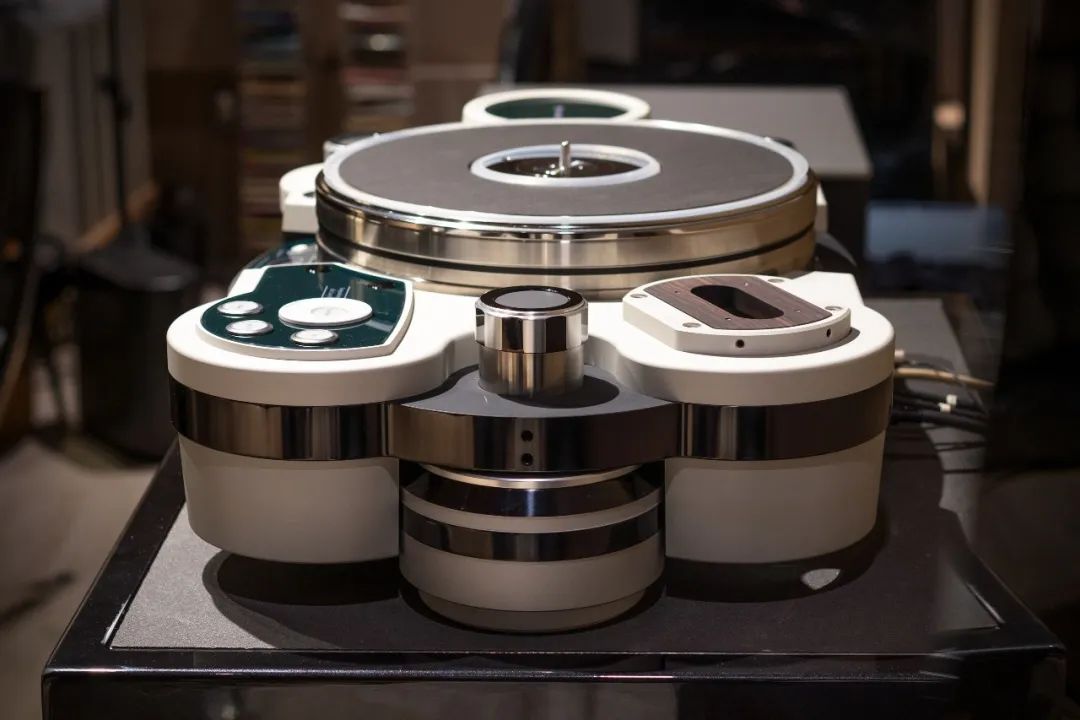

对于模拟转盘来说，最棘手的问题之一是如何将其与通过地板传播的振动隔离开来。当转盘安装在地板上时，即使使用隔振材料，也经常会出现不同的振动问题，因为扬声器的振动或人的运动可能会通过同一地板传播。过去，为了防止出现这些症状，许多产品都采用了弹簧隔离或缓冲材料等各种纠正措施。在该系统中，再次采用了借助气动力的空气悬架系统。三个支撑转盘的大尺寸支脚，内部包括能够改变气压并增强隔离振动的巨大效果的空气悬架。

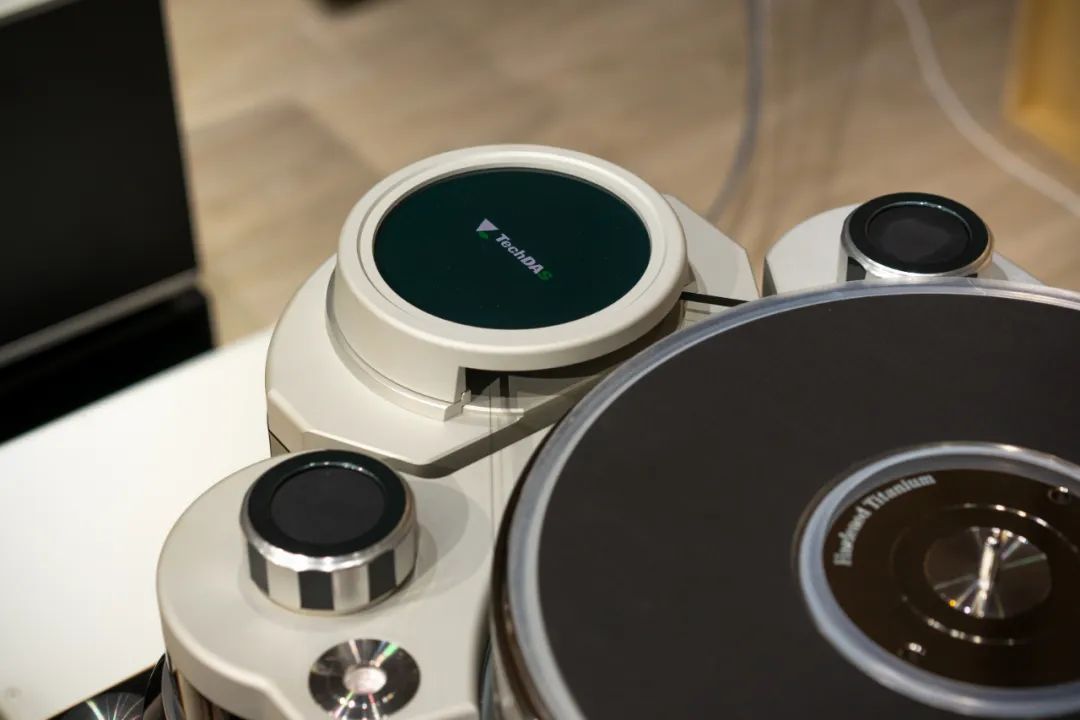

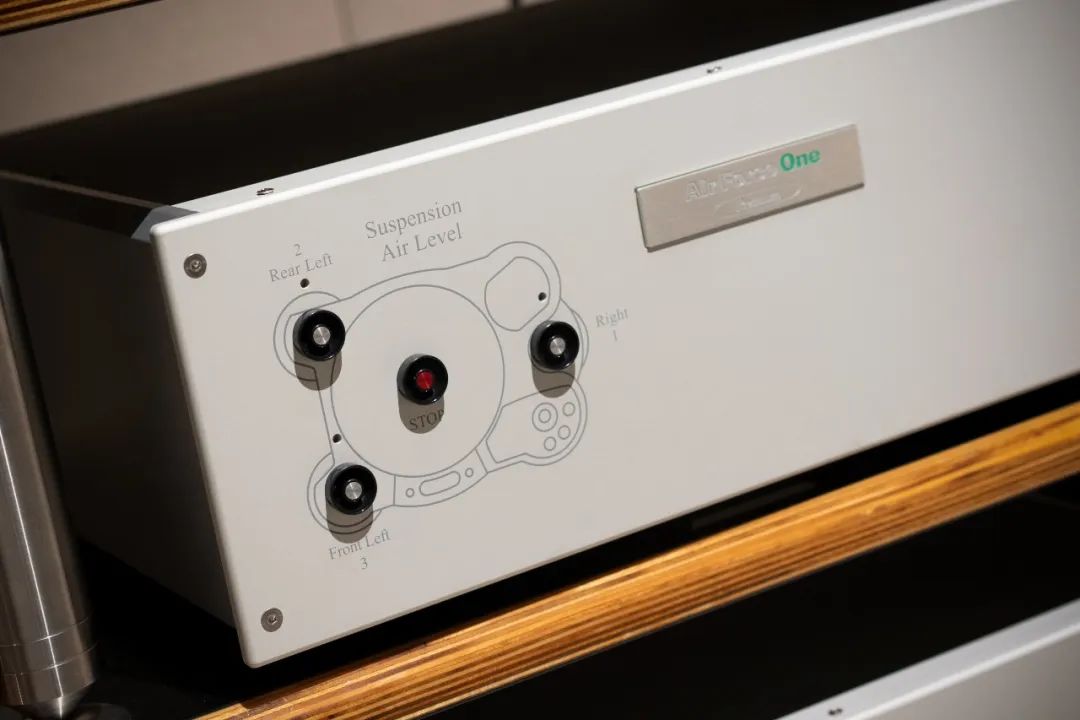

这三个支腿容纳了旋转高度调节机构和空气悬架，通过控制它们，主体的水平调节和阻尼特性的变化都可以实现。因此，各种复杂的应用，包括通过为使用中的特定唱头或唱臂设置最合适的阻尼特性来实现更好的播放，都是可能的。

底盘结构

主机架为三层结构。底座采用重型底盘和不同材料组合而成，总重量为 43Kg。

主体底盘由三个大脚支撑，是由异种铝合金组成的复合三层夹层结构，能够抑制自然共振的产生。厚底底盘由镁基合金A5052制成，具有用于飞机和汽车车轮的高强度以及出色的可加工性。其上方底盘的中间阳极氧化层由锌基铝合金 A7075 制成，这是铝合金中强度最高的常用于飞机的超硬铝。机箱顶层同样采用铝合金A5052，强度与底部机箱底座相同，可加工性极佳。这种表面涂有硬质阳极氧化处理的系统产生平静的美感。

此外，可以安装两种不同的唱臂，例如 10 英寸型或 12 英寸型。由于该系统是无臂设计的转盘，因此不包含唱臂。上述底盘可以容纳两个不同的唱臂安装在其上。有效长度为 10 英寸的标准唱臂可以安装在标准规格内的转盘右侧，但也可以将第二个唱臂的可选臂底座安装在底盘的最左侧，其中有效长度的唱臂可以安装 12 英寸。因此，这两种类型都可以安装在转盘上。我们希望你们所有人都能享受到您最喜欢的唱臂和唱头的各种组合，以充分享受模拟播放的丰富性。由于每个安装座都需要额外的工作以满足个别规格。

拼盘

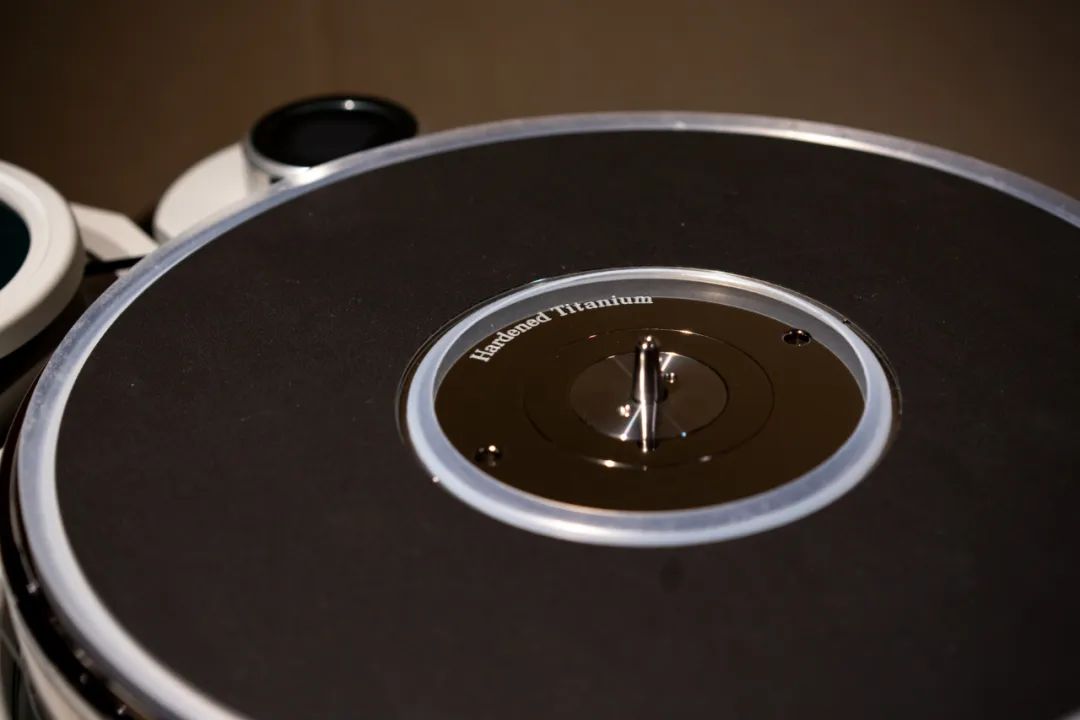

主盘由非磁性锻造不锈钢制成。上盘由额外的超级硬铝（A7075，重量 4Kg）制成。每个盘片都附有一个非常薄的辅助片盖，该片盖使用具有优异静电消除效果的特殊材料。

转盘盘是定制设计的，以补充重量级的底盘。如前所述，该系统的盘片配备了真空盘抽吸机构，与简单的实心盘不同，它由一个组合式主盘片和一个上部盘片组成，上部盘片具有内部容量为 1.1 升的气室。主盘采用豪华无磁不锈钢SUS316L精心锻造而成，外径310mm，高54mm，重19Kg，周长40mm，转动时产生很大的惯性力。

驱动系统

在该系统中实施了织物皮带驱动方法，我们相信它是最佳选择。历史上的皮带传动方式有线传动、橡胶带传动、织物带传动等多种方式。在该系统中，由于重量级盘片的恒定转速应在短时间内达到并应固定，因此采用了非拉伸纤维带。材质为4mm宽的聚氨酯扁平纤维带，表面抛光，光滑度高，具有优异的耐用性和静音特性。

驱动电机存放在单独的坚固铝制外壳中，安装在与主体底盘隔离的位置。电机为交流同步电机，重量为 6.6kg，由自动转数调节电路和两相驱动直流放大电路。

这种转数自动调整电路可以通过安装在底座中的非接触式传感器检测每转的每一个旋转误差，并通过微处理器通过自动调整电路纠正每个误差。当达到一定的恒定速度时，电路被锁定以保持速度。同时，驱动电机的电压减半，电机的振动显着降低。

然后电机切换功能以帮助盘片由于惯性旋转的恒定旋转被保持而不被停止。因此，确保了无与伦比的安静性和非常高的旋转精度。

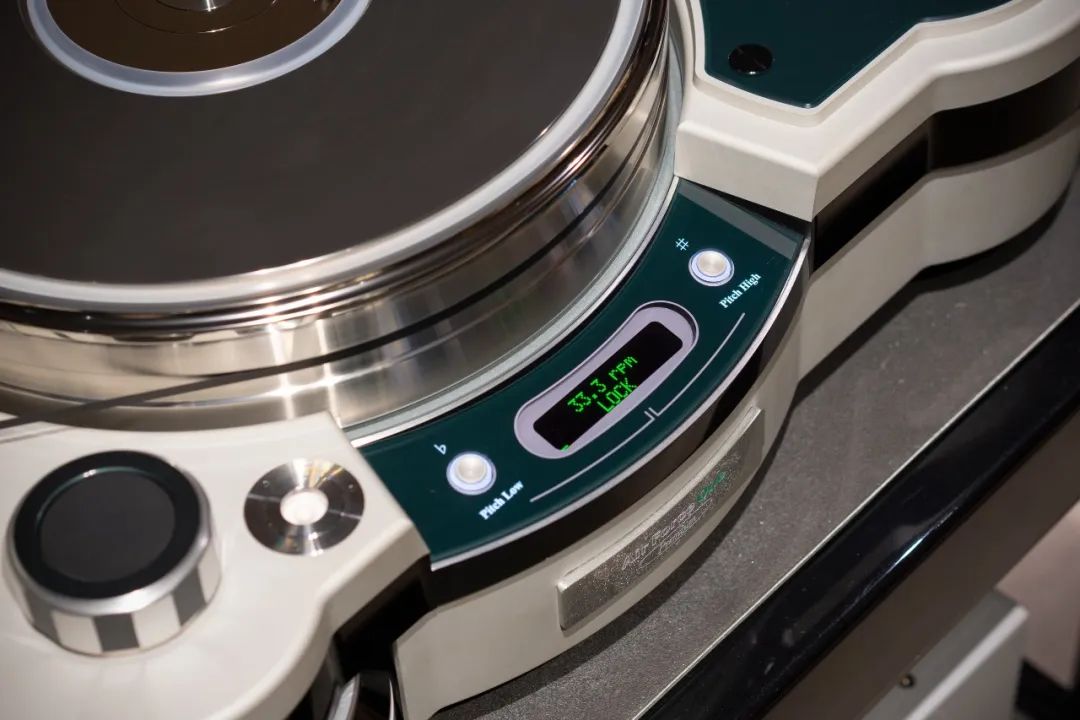

可以在 33 1/3 rpm 和 45 rpm 之间切换转速，此外，还可以在每个恒定速度的 +- 0.1% 步进中进行最大 10% 的音高控制，以您喜欢的音高播放，以适应诸如乐器等光盘专辑成为可能。

气泵和电源

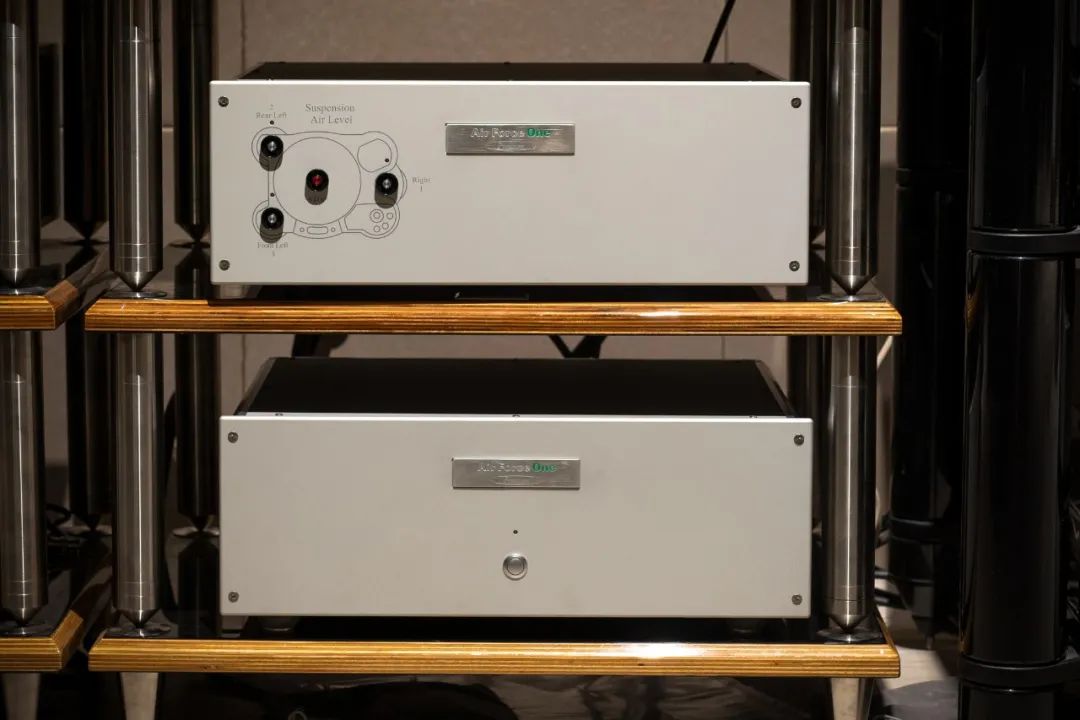

该系统由转盘主体、气泵/电源单元以及空气冷凝器单元组成。除了一个转盘主体外，空军一号由三个单元组成，位于两个独立的底盘中。白色较大的底盘包括一个电机驱动的气泵单元和一个电源单元。

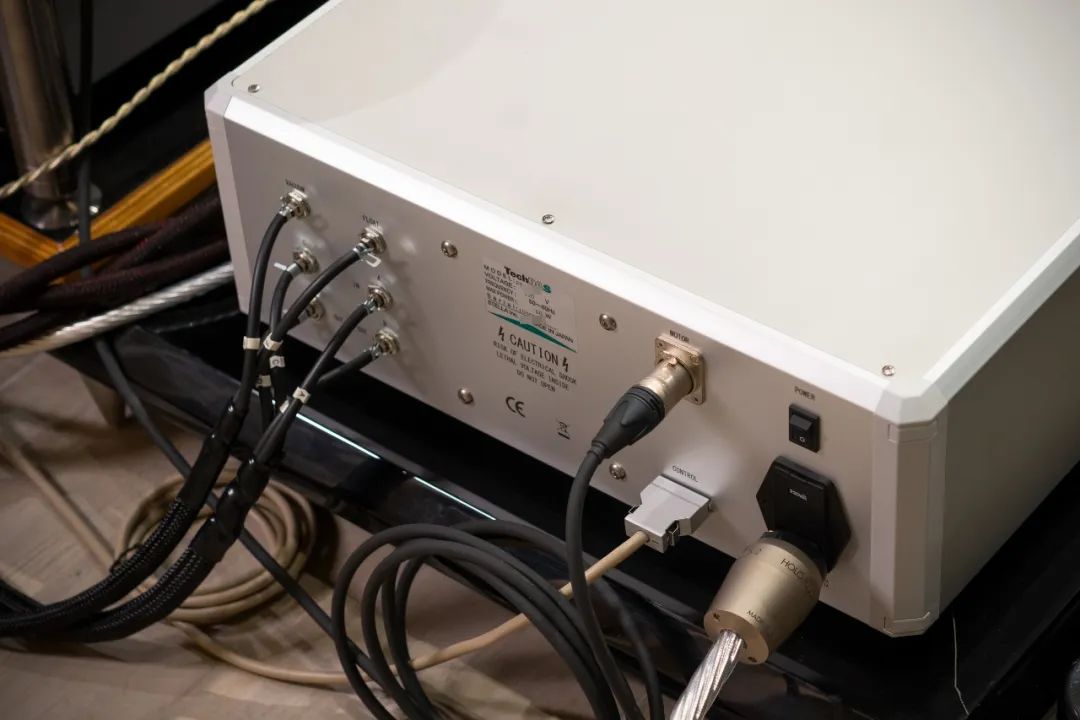

气泵是封装在压铸外壳中的高性能电机驱动气泵，与传统的简化振动电机相比，提供无与伦比的安静性，另外，独特的橡胶悬架严格消除了微振动。除上述机构外，该单元还包含用于电机驱动、旋转控制电路、操作电路和 LED 的总共 4 个不同的电源。各部分专门配备专用电源，确保有足够的功率驱动电机，提高各部分的性能。此外，通过将这些电源与转盘主体隔离，消除了对从盒式磁带传输的音乐信号的电干扰，从而获得了出色的播放效果。

在一个较小的黑色底盘中，安装了一个空气冷凝器，内部封闭了一个不会被气压充气的钢化玻璃室，从空气泵中抽出的空气被储存起来，处理过的空气也被送入。由于这种机制，脉动气流被完全吸收，空气轴承和圆盘吸入平稳地进行。
