松下XP7读碟，无声，求助。。。

phy1413

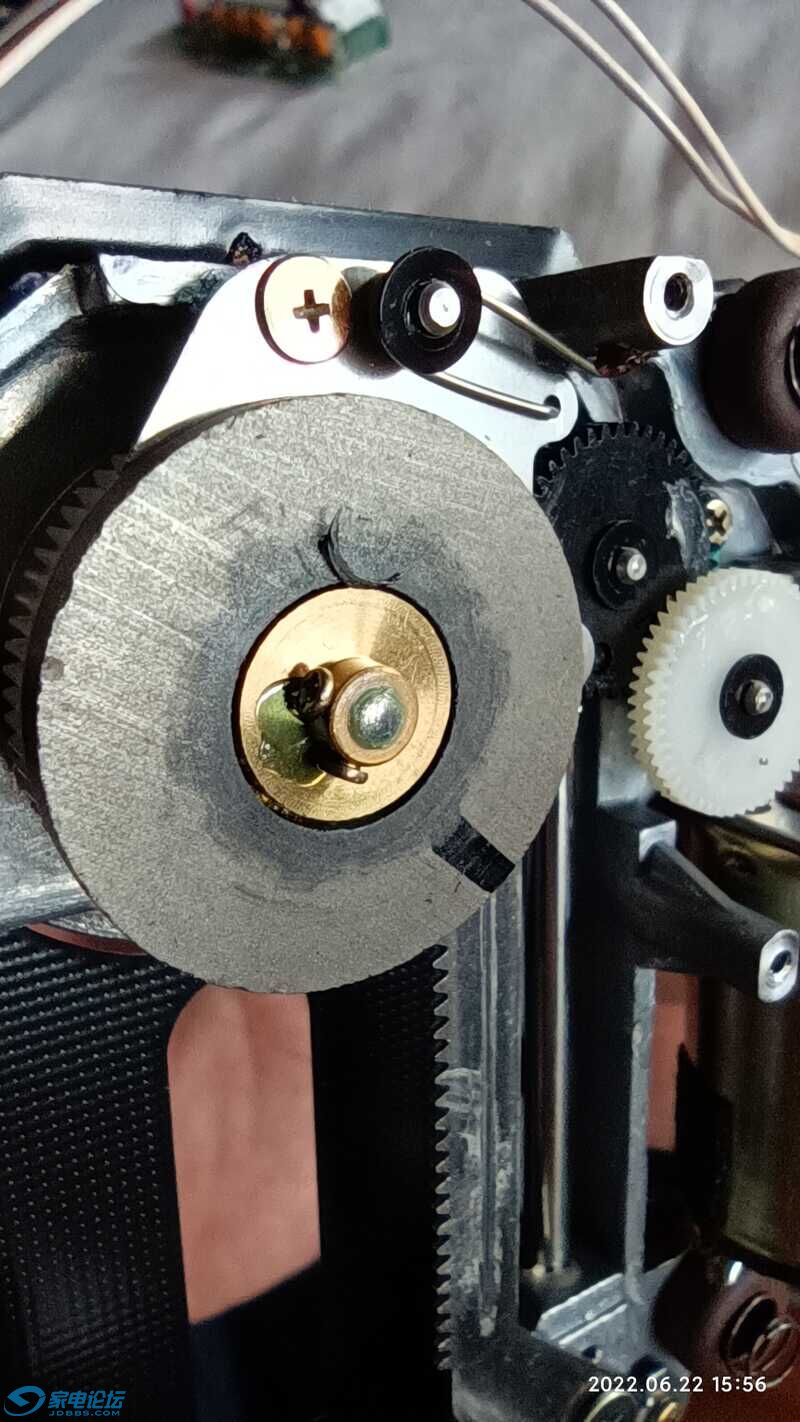

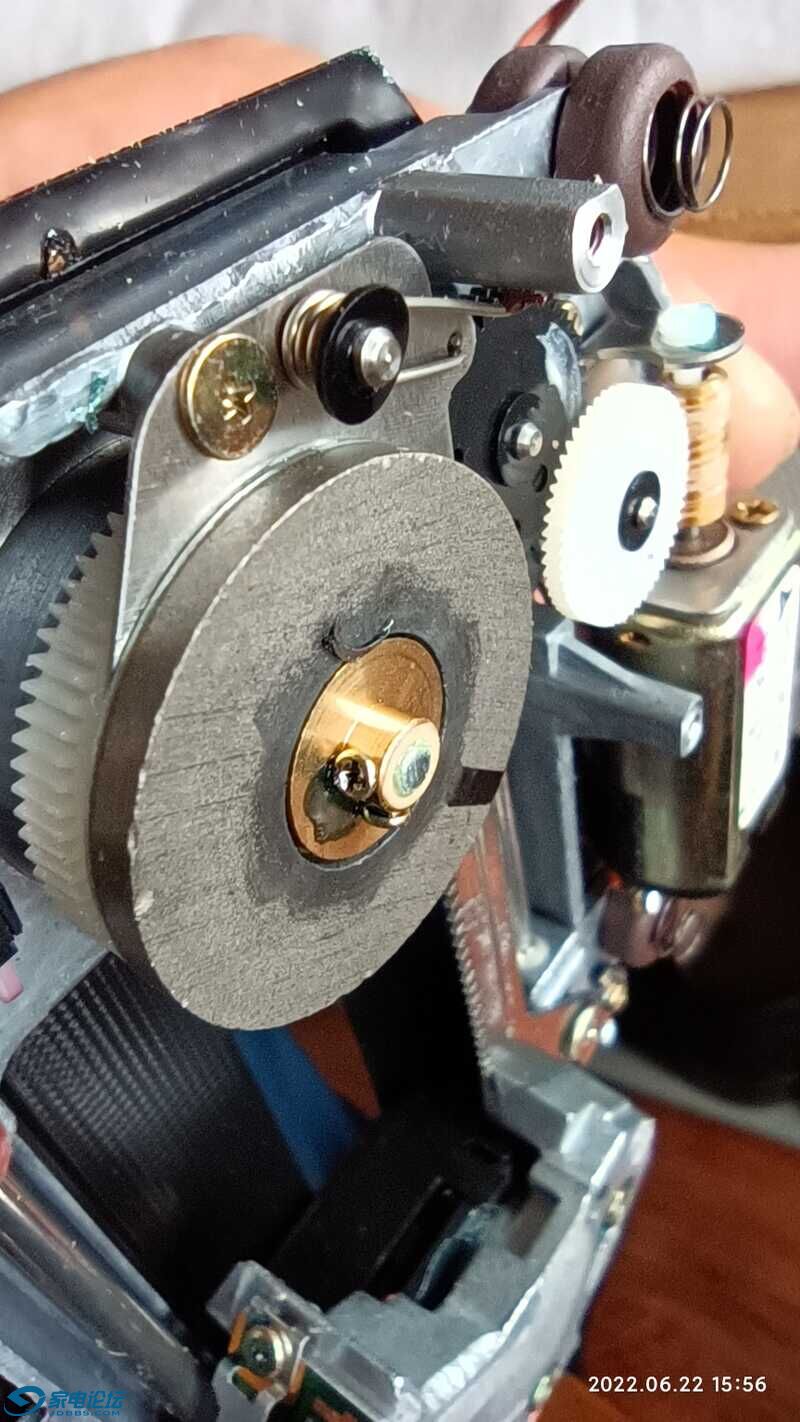

最近到手一个松下XP7，卖家说不读碟，本来以为就是换个光头的事，到手后检修了一下，发现不读碟的原因比较简单，就是主轴无刷电机磁铁与驱动线圈之间吸附着一个指甲盖一样的小铁片，导致主轴电机转动不畅，所以读不出碟。后面清洁后读碟可以了，读碟能力还不错。

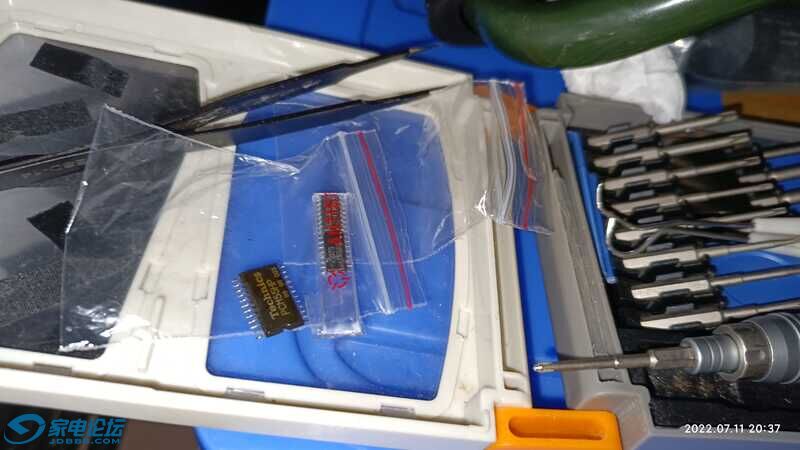

但是没有声音输出，线路和耳机都没有，用手触碰IC804，D4053切换开关的4、14脚输入输出脚，有噪音，证明切换开关芯片后面电路应该是正常的，感觉应该就是IC804，d4053芯片或者pcm55dac芯片有问题了，于是下单买了两个芯片，但是pcm55没有全新的，只有拆机的。芯片买来后马上换上，发现依旧没有声音，但是相比之前在播放的是多了有规律间隔的“噗噗”声，暂停或者停止时没有“噗噗”声。
难道买到的dac也故障的？或者是别的地方有问题了？

还有一个疑惑请教各位大神，为什么pcm55hp输出只有一路？输出是17、18脚，但是两个脚是并联的，然后通过两个600多欧的电阻又分成了左右声道，这个是什么原理？

Philips828

交易区新帖推荐

播放噗噗声？光头信号不太好，有可能光头，也有可能伺服放大问题，示波器一级一级查吧

phy1413

Philips828 发表于 2022-7-11 21:57
播放噗噗声？光头信号不太好，有可能光头，也有可能伺服放大问题，示波器一级一级查吧

感觉不像，读碟能力还是比较不错的，换曲基本半秒之内能“哒”一声读出来，我就怕是dsp到dac之间有问题，这个nm6617dsp还不容易找。。。

黑鸟战士

小白表示看着头大

phy1413

黑鸟战士 发表于 2022-7-12 09:15
小白表示看着头大

黑鸟不可能是小白，莫要扮猪吃老虎。。

cxlmichael

交易区新帖推荐

D4053 换上了没有，这个常见坏，PCM55反而不常见坏，都不行的话，考虑DSP有点问题

xsox

找专业师傅维修吧

黑鸟战士

phy1413 发表于 2022-7-12 10:35
黑鸟不可能是小白，莫要扮猪吃老虎。。

电路小白

phy1413

cxlmichael 发表于 2022-7-12 18:21
D4053 换上了没有，这个常见坏，PCM55反而不常见坏，都不行的话，考虑DSP有点问题

换了，第一个换的就是它，但是有两个，只换了一个，IC804，另一个ic805没换

phy1413

xsox 发表于 2022-7-12 19:54
找专业师傅维修吧

这不是想自己博一把么，我觉得论坛里大神也挺多的

feiyoun

买个简易示波器，
1、下载维修手册，可以看到测试流程和电路图。
2、刻录一张1K信号的光盘，或者SONY的测试碟，短路节点，让CD机进入TEST模式，
3、播放后测试RF信号看有没有，有RF的话再看下一级DSP，然后看DSP有没有出I2S信号（SONY格式），I2S信号包括SCLK，LR,DATA,都对的话再看DAC对不对，DAC出来后就有音频信号了，用示波器就能看到1K信号，然后再查电位器，最后耳放，耳放接口，--结束。

维修跟着信号流程走，走过一遍后就容易了。

窗角一抹蓝天

等大师上线。

phy1413

feiyoun 发表于 2022-7-13 08:04
买个简易示波器，
1、下载维修手册，可以看到测试流程和电路图。
2、刻录一张1K信号的光盘，或者SONY的测 ...

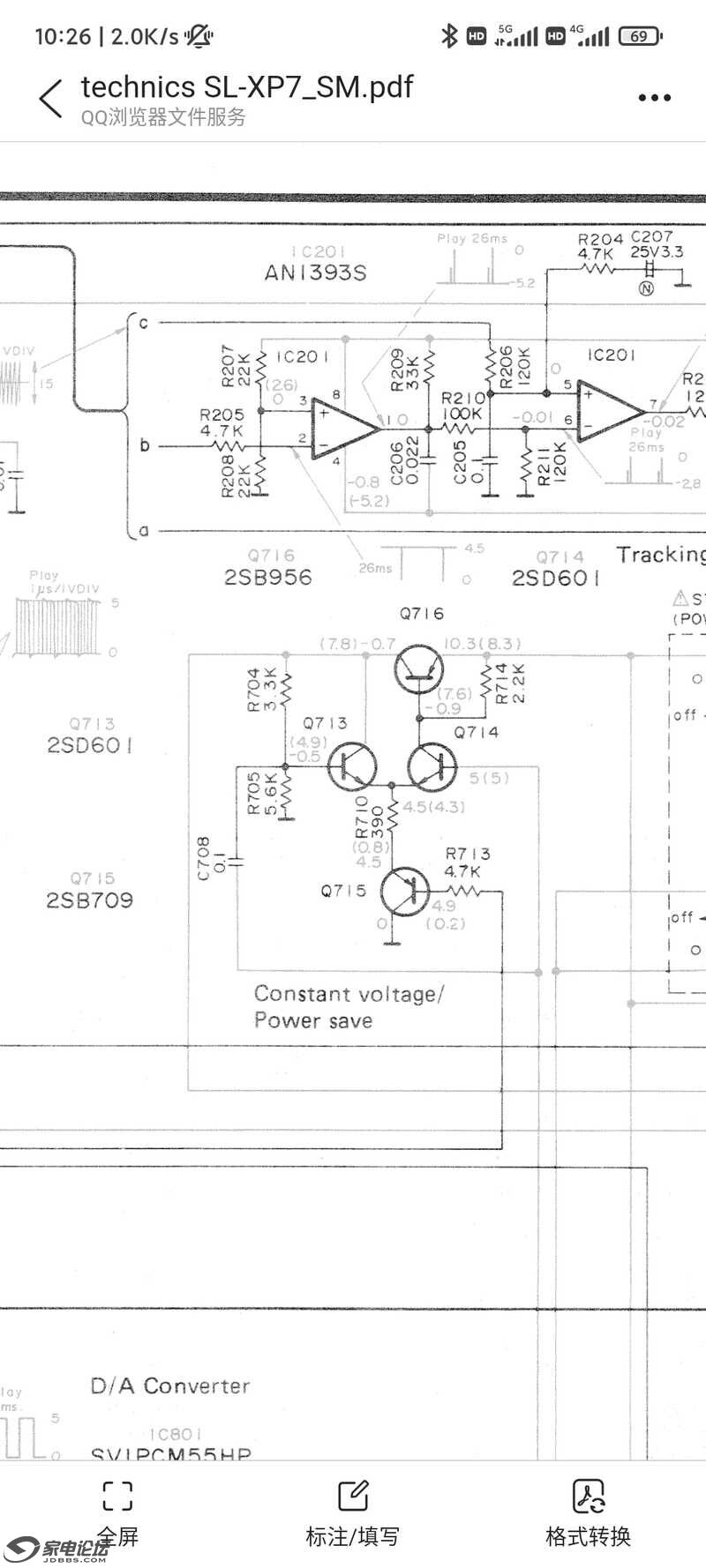

思路非常清晰了，我也想到这样操作，但是真心不想因为这个买个示波器，后面再试试看吧，昨天刚把dsp补焊过一遍，测量了dsp到dac的所有连线正常，测量几个三极管Q713，714，715，716播放和待机电压不太正常，特别是Q716发热很大，不知道是不是供电的原因，但是测量dac供电又正常，不知道原因了，寄希望于换上去的拆机dac有问题吧，准备再买一个干上去看看。。。

phy1413

phy1413 发表于 2022-7-13 10:30
思路非常清晰了，我也想到这样操作，但是真心不想因为这个买个示波器，后面再试试看吧，昨天刚把dsp补焊 ...

排故后续:
其实这个机子发帖子后不久就修好了，修这种东西还得是大师出手才行。我自己换了两片D4053，换了两片pcm55，甚至为此还买了一个模拟示波器，但是测量了RF信号又很正常，三板斧用完了，完全没有思路。最后还是福州吴凡师傅亲手操刀搞定的，原因是DSP 6617芯片损坏，输出到dac的信号不正常，导致dac解码不出音频信号，更换6617后故障排除。这里提一下，6617有许多版本，xp3，5，6，7上的dap都是6617，但是并不通用，甚至xp7版本不一样，6617也不通用，必须要严格甄别。好在吴师傅手中配件无数，也难不到他，松下xp系列老光头在他手里更是手到擒来，尤其专修xp5光头。

phy1413

feiyoun 发表于 2022-7-13 08:04
买个简易示波器，
1、下载维修手册，可以看到测试流程和电路图。
2、刻录一张1K信号的光盘，或者SONY的测 ...

确实如您所说，确实是dsp故障，高手啊
