STUDER A721 卡座问题求助！

逆行鲨

这种有过流、发热现象的故障检修时应该先断开后面的所有负载线路，单独检测电源是否正常后再逐一接上负载。

咝咝入扣

交易区新帖推荐

低温_ 发表于 2022-7-6 14:48
电路在此，你问的那个电容是C11.

C11正极有一根引线连接到截图底部的D16阴极，那里并联着一个应该是电磁铁或继电器吧？不要排除这个线圈烧了造成短路的可能性

咝咝入扣

xwdwj 发表于 2022-7-6 20:16
R92决定输出电压参数，它要是击穿整流桥不热才怪

R92/R93组成分压点给317提供调压采样点，R92(1.2k)一般情况下不容易损坏，就算击穿了最多就是317输出电压为0

长征2

重器坏了不只是换个保险丝解决的，寄给专业人士吧，不能这样搞下去。

lkwqf1

虾米爱摇摆 发表于 2022-7-6 18:49
感谢大哥指点！其实变压器输出前面的保险丝一开始就是烧断了的，我是硬接通电源几秒然后摸到整流桥迅速发 ...

即使变压器输出后面的保险烧毁，也不能说明整流桥击穿，如果上电困难，还是要以查静态电阻为主，逐级断开负载，然后测量静态电阻。如果有实验电源或者维修电源，可以外加电源做辅助检修。加个小电压检查发热情况。以快速确定故障位置，也就是所谓的烧机法。电源电流大小视检修情况。但记得要小于额定电压。

虾米爱摇摆

交易区新帖推荐

这不像电容的电容元件拆下来了，测量了下是短路了，想不明白这么高级的德国电容居然短路，长见识了。还不止这个，旁边的那压带轮，居然化做了一滩胶水，你们见过吗？我也是醉了，德国货就这么环保？话说这两压带轮是啥尺寸啊？还得上某宝找找看有无替代

lkwqf1

虾米爱摇摆 发表于 2022-7-7 11:24
这不像电容的电容元件拆下来了，测量了下是短路了，想不明白这么高级的德国电容居然短路，长见识了。还不止 ...

工业领域各有所长，就电子元件来说电解最好的还是日系。

低温_

虾米爱摇摆 发表于 2022-7-7 11:24
这不像电容的电容元件拆下来了，测量了下是短路了，想不明白这么高级的德国电容居然短路，长见识了。还不止 ...

器件生产取决于技术、工艺和材质，由于电子部件不断被小型化，每次改进都会在这三个因素中进行创新，但同时也会出现问题，这和品牌没关系，无论欧洲还是亚洲的名牌器件在这上面都栽过跟头，但后续会不断改进，机器维修多了就都会遇到。

这种压带轮是80年代后期，欧洲流行的一种橡胶产品大量被用来生产做压带轮，颜色发绿，多数都是第三方厂家生产的替代品，开盘机居多，国内也曾经买过不少，估计价格比较低，但在卡座上比较少见。从图中看你这台机器的压带轮已经不是原厂的了，原厂的压带轮是铜芯的。

所以在此可以提醒各位，凡遇到颜色发绿且稍有透明的压带轮务必绕着走。

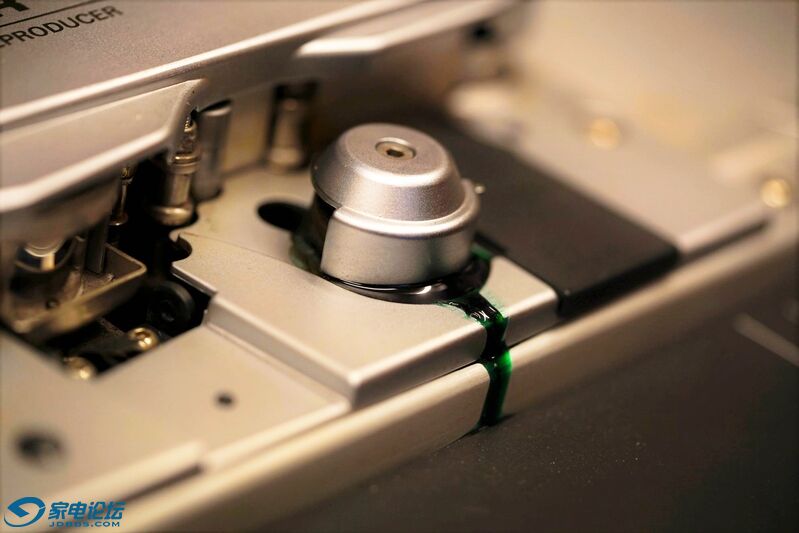

上一张Studer A807的压带轮融化的片子，和你这个是同一种橡胶材质。

sunbinkun

虾米爱摇摆 发表于 2022-7-7 11:24
这不像电容的电容元件拆下来了，测量了下是短路了，想不明白这么高级的德国电容居然短路，长见识了。还不止 ...

这电容看上去蛮高大上的

也别抱怨了，任何东西都有其寿命

过了寿命期，过一天赚一天

建议把坏电容内部掏空，填一个质量好的普通电解电容进去封好装回原位

不过机器出手的时候要说清楚，否则诚信就有问题

百分百数码

我手里有台B215也是这个电容坏了，外表看不出来，换了就好了。现在机器功能都好，该换的电容也换了，就是播放或录音看波形有毛刺，无从下手了，顺便求份图纸，手里有的坛友麻烦给一份。zxyj1228@163.com  感谢！

老冒

真佩服楼主，电容不认识也敢动手

lswj

佩服楼主的胆量

d6x

百分百数码 发表于 2022-7-8 16:43
我手里有台B215也是这个电容坏了，外表看不出来，换了就好了。现在机器功能都好，该换的电容也换了，就是播 ...

b215这种没有什么维修价值了，不如当备件出掉，随便一个日本93年后的三头肌都能把b215秒飞掉。

在85年当时，铁氧体磁头是为了耐磨，但牺牲了音质，b215就是这样(对于需要24小时播放的情况下这种机器就有价值)，后来铁氧体磁头在高档机中就淘汰了，中道一直偏爱坡莫合金是有道理的，当然后期高档货大多用非晶磁头了。

blsxmz

楼上有REVOX_B215卡座吗？我拿功能全好的狗仔931JVC顶级三头机与你更换可否？

blsxmz

或者用SONY 666ES全直驱电机的三磁头卡座与楼上更换REVOX_B215可否？
