sx400音量电位器修复

ptcar

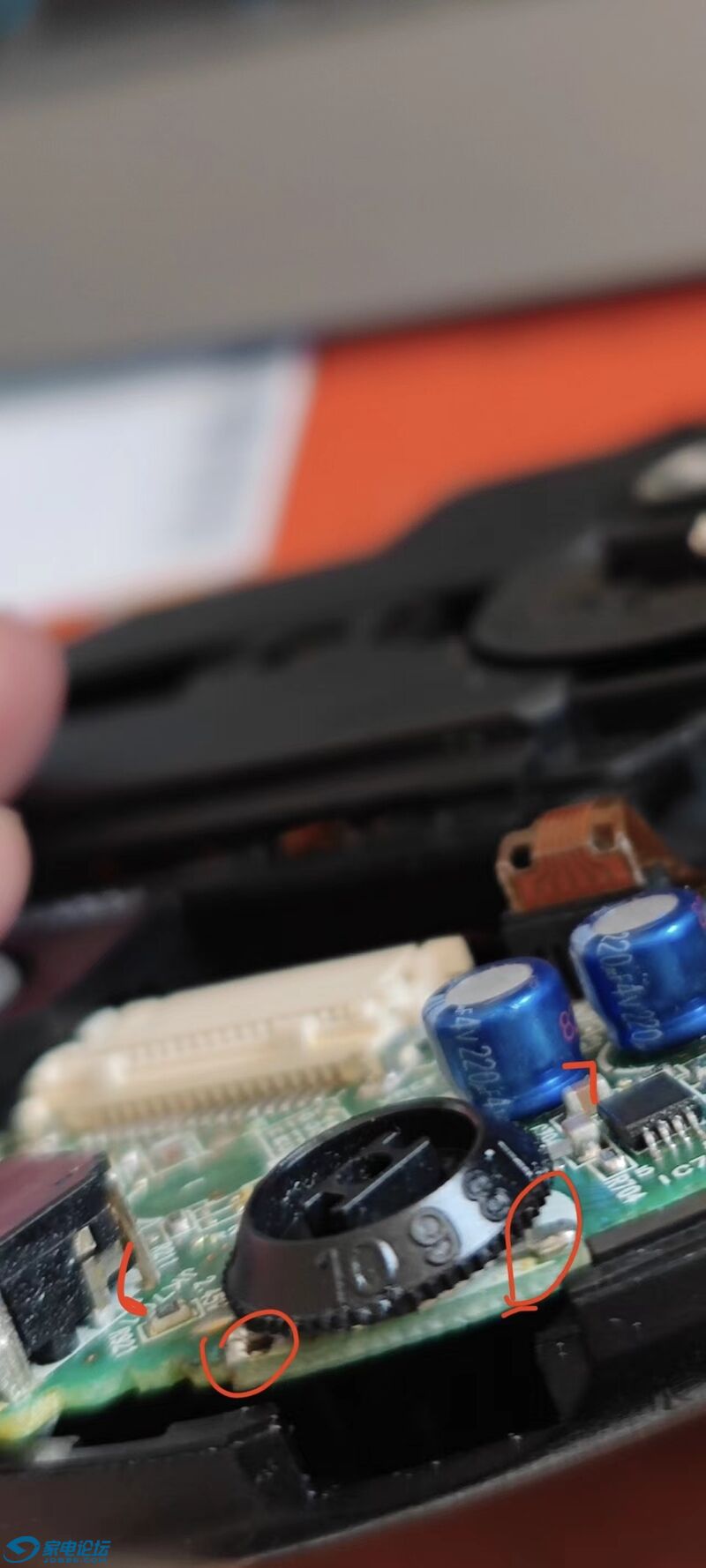

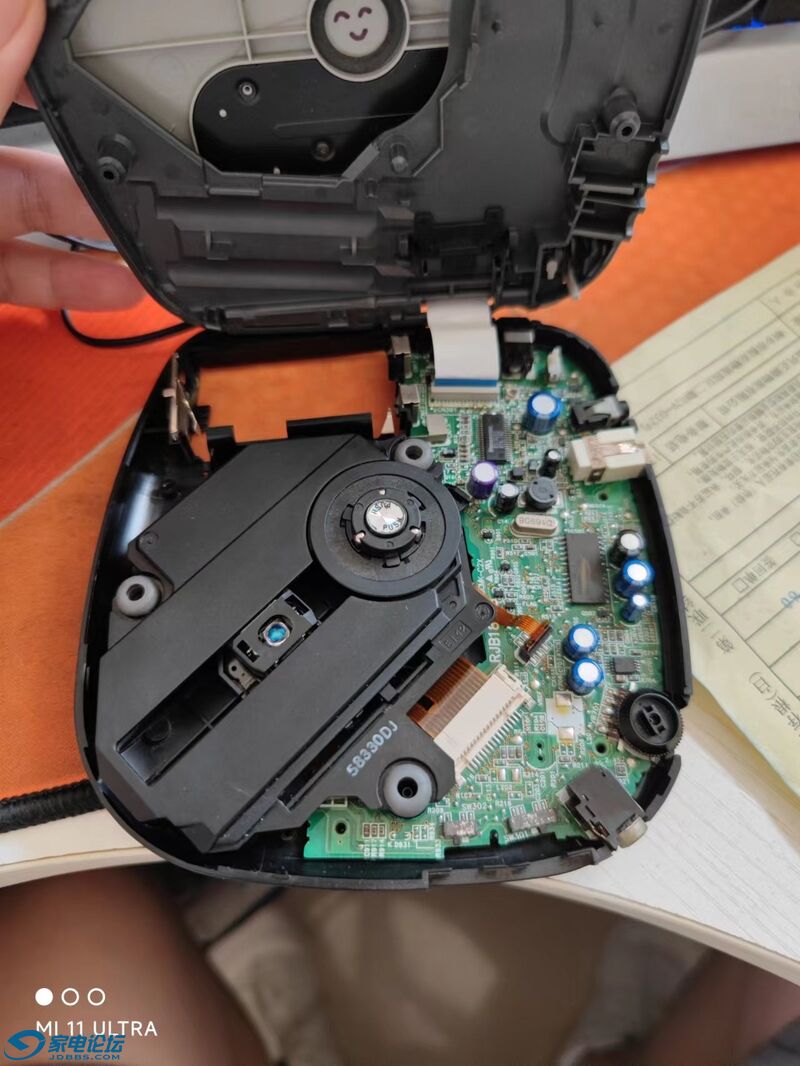

sx400这个音量电位器收到以后发现只有左声道，右声道需要向下用力按压才会出声，后面拆解以后一折腾，现在彻底挂了，两个声道都不出声了，观察了一下焊点，那个标注7的那个焊点被我连根拔起了，12345都是正常的，6那个焊点也脱焊了，不过底座还在我加焊了一下。
现在问下这个电位器6跟7是为了加固用的还是确实有信号输入输出的，还是只要12345那五个焊点是控制音量的，另外求购这个电位器配件。
防删出这台sx400 价格：999元不包邮

huaianwang

交易区新帖推荐

找电路图啊、

生鱼片7219

如果这个电位器已经挂了，我会把5个脚全部剪断以后再解焊前面两个脚，这样就容易得多，也不容易损坏焊盘

衬衣1101

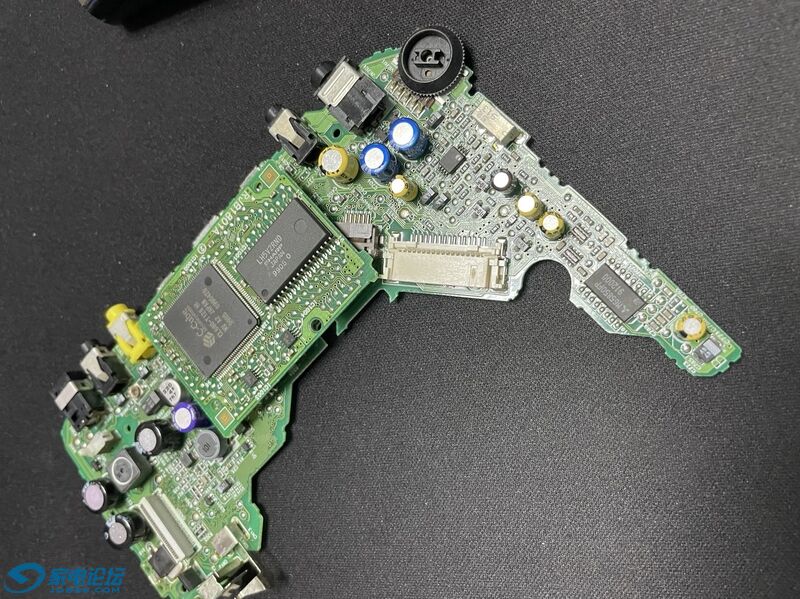

VP45主板上的，这个主板只能用电池，不能用电源，电位器应该和你的一样

ptcar

衬衣1101 发表于 2022-6-21 17:13
VP45主板上的，这个主板只能用电池，不能用电源，电位器应该和你的一样

怎么出

青蛙收音机

交易区新帖推荐

我没记错的话，你标的6和7是固定用的，好像还接到了地线上去了。贴片的电位器，我没有记错的话，是1进4出，一个声道。2进3出一个声道，第5脚公共对地。但是谁是1谁是5就不清楚了。而且这种贴片的，如果焊接没有水平行于主板，不能有的高有的低，不然里面的划动触点会接触不良的。换起来得损失几个才有心得。过来人，给你的建议，采不采纳随你。

衬衣1101

ptcar 发表于 2022-6-21 17:30
怎么出

15元邮费自理

青蛙收音机

再普及一个知识，免得后来人走弯路，像s400.s600.还有s270用的直插电位器是1进3出，2进4出，5脚公共对地，那种就好换一些，碳膜是硬底座的，不容易变形。松下vp30和35恰好用的就是直插电位器，vp40和45用的是贴片电位器，碳膜是在软基上，如果焊接不平整，会让低坐里面的软基变形，造成无声或者杂音等问题。两种不能互替，如果非要互替也行，飞两根线就行。损失了4个才摸索出来的。

ptcar

青蛙收音机 发表于 2022-6-21 17:32
我没记错的话，你标的6和7是固定用的，好像还接到了地线上去了。贴片的电位器，我没有记错的话，是1进4出， ...

大佬，我看到淘宝里确实有电位器能买，不知道能否提供下型号，我看阻值是不一样的。还有双联单联不知道是什么概念

-李鬼-

青蛙收音机 发表于 2022-6-21 17:48
再普及一个知识，免得后来人走弯路，像s400.s600.还有s270用的直插电位器是1进3出，2进4出，5脚公共对地， ...

S400的和啥通用？以前有个给朋友S600换过去了 结果发现自己找不到代替品了

liuxuan1216

这个电位器6跟7是为了加固
